DWS无负压变频供水设备
提供整套无负压供水设备/机组管路代工
广州市浩雄泵业有限公司制造
产品简介
DWS无负压变频供水设备（以下简称无负压供水设备）是升级版的变频恒压供水设备，其工作时可直接与市政管网对接，充分利用管网原有压力，因此又称为管网叠压供水设备。

无负压供水设备摒弃了原始变频供水设备所需的水池，水箱，避免了水箱所必需的定期清洁、维护、水质检测等环节；安装方便、占地面积小，可大幅节省基建投资并缩短施工工期，彻底根除水池水箱带来的二次污染，确保了水质的新鲜与纯净。

与市政管网串接，有效利用市政管网压力，节能效果十分显著。

可用于市政供水稳定的，一切需要额外增压的并且用水量不断波动的建筑或工业类场合。

数百个型号足以满足各种规模大小、各种不同场合的用水需求。

功能特点
性能可靠。

采用技术成熟的轻型立式多级离心泵，并配备了备用泵，增压系统确保万无一失。

紧凑美观。

采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。

更加卫生。

所有过流部件均为304不锈钢材质，并且无水池蓄水，确保水质的新鲜与纯净。

保持恒压。

进口变频技术和最新PID系统结合，确保各个用水阶段管网压力趋于恒定。

更加节能。

充分利用市政管网压力，且不干扰管网，至少比传统变频供水节能30%-50%不等。

多模供水。

软件内置多套市面主流的供水模式，无论是工业还是建筑增压都适用，必要时，一键切换供水模式满足不同用水需求。

调试简便。

中文液晶汉显，无需专业人员和借助专业工具即可通过界面菜单自由设定用户参数。

缺水保护。

稳流罐和控制器具备双重缺水保护功能，一旦市政停水或供水不足，系统会自动停止运行以保护水泵，当供水恢复后，系统自动恢复运行。

节省费用。

无论是前期的设备投资、泵房空间以及后期的各种清洗和消毒等费用都大幅降低。

性能范围
结构及组成
示意图以四台泵设备为例，无负压供水设备无需稳压泵，市政压力充当了稳压泵角色。

隔膜式稳压罐规格及进出水总管可根据现场实际情况灵活变动。

出水端备用传感器可起防爆管或应急自动供水功能，需要定做，默认无此装置。

型号意义
参数表（两台泵，深色为额定流量及对应扬程）
参数表（两台泵，深色为额定流量及对应扬程）。

合集下载

叠压、无负压供水设备的行业标准

叠压、无负压供水设备的行业标准

叠压、无负压供水设备的行业标准
叠压我们指的是管网叠压,即水泵从城镇供水管网直接吸水的供水方式。

叠压、无负压供水设备的行业标准据不完全统计有以下几种:《管网叠压供水设备》CJ/T254.2007(中国建筑金属结构协会给水排水设备分会等23个单位)
《箱式无负压供水设备》CJ/T302.2008(北京威派格)
《稳压补偿式无负压供水设备》CJ/T303.2008(北京威派格)
《高位调蓄叠压供水设备》CJ/T XXX(北京威派格)
《无负压管网增压稳流给水设备》GB/T XXXXX(青岛三利集团) 《箱式叠压给水设备》GB/T 24603.2009(上海熊猫机械集团) 《罐式叠压给水设备》GB/T XXXXX.201X(上海熊猫机械集团) 《变频调速无负压供水设备》CJ/T XXX(北京威派格)
《无负压给水设备》CJ/T XXX(青岛三利集团)
这些标准关于供水设备的名称,以行业协会或设计科研单位为主编写的称为“叠压"的为多,以企业为主编写的称为“无负压的为多。

就其内容实际
上是相似的。

其中《管网叠压供水设备》CJ/T254.2007是最早出台的一本。

该标准于2005年3月建设部以建标函[2005181号文“关于印发((2005年建设部归口工业产品行业标准制订、修订计划的通知》"下达计划,于2007年6月1日发布,于2007年12月1日实施。

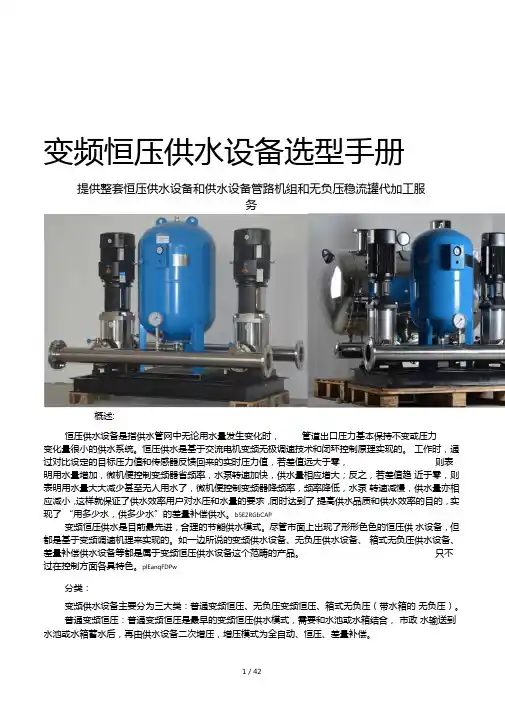

变频恒压供水设备选型手册

变频恒压供水设备选型手册

变频恒压供水设备选型手册提供整套恒压供水设备和供水设备管路机组和无负压稳流罐代加工服务概述:恒压供水设备是指供水管网中无论用水量发生变化时，管道出口压力基本保持不变或压力变化量很小的供水系统。

恒压供水是基于交流电机变频无极调速技术和闭环控制原理实现的。

工作时，通过对比设定的目标压力值和传感器反馈回来的实时压力值，若差值远大于零，则表明用水量增加，微机便控制变频器省频率，水泵转速加快，供水量相应增大；反之，若差值趋近于零，则表明用水量大大减少甚至无人用水了，微机便控制变频器降频率，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，实现了“用多少水，供多少水”的差量补偿供水。

b5E2RGbCAP变频恒压供水是目前最先进，合理的节能供水模式。

尽管市面上出现了形形色色的恒压供水设备，但都是基于变频调速机理来实现的。

如一边所说的变频供水设备、无负压供水设备、箱式无负压供水设备、差量补偿供水设备等都是属于变频恒压供水设备这个范畴的产品。

只不过在控制方面各具特色。

plEanqFDPw分类：变频供水设备主要分为三大类：普通变频恒压、无负压变频恒压、箱式无负压（带水箱的无负压）。

普通变频恒压：普通变频恒压是最早的变频恒压供水模式，需要和水池或水箱结合，市政水输送到水池或水箱蓄水后，再由供水设备二次增压，增压模式为全自动、恒压、差量补偿。

DXDiTa9E3d无负压变频恒压：无负压变频恒压是普通变频恒压供水的升级产品，摒弃了传统普通变频恒压依赖的水池水箱，设备直接对接到市政管网二次增压，可以充分利用原来市政管网压力，差量补偿的同时，更加小功耗节能。

RTCrpUDGiT箱式无负压变频恒压：传统的无负压变频恒压明显的劣势是无水池蓄水，当市政停水时，无法继续供水，箱式无负压变频恒压很好的弥补了这个缺点。

顾名思义就是在无负压的基础上加了水池，不仅可以充分利用市政原有压力，还能蓄积更多的备用水，以防停水或市政波动较大无法正常供水的局面。

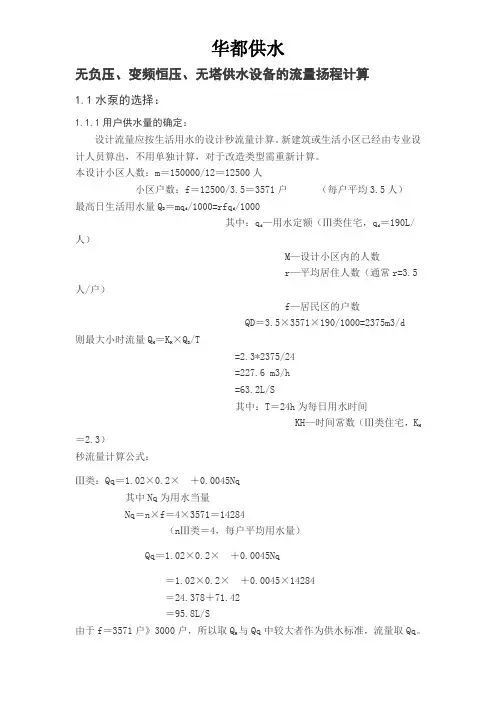

无负压,变频恒压,无塔供水流量扬程选型依据

无负压,变频恒压,无塔供水流量扬程选型依据

无负压、变频恒压、无塔供水设备的流量扬程计算1.1水泵的选择：1.1.1用户供水量的确定：设计流量应按生活用水的设计秒流量计算。

新建筑或生活小区已经由专业设计人员算出，不用单独计算，对于改造类型需重新计算。

本设计小区人数：m＝150000/12＝12500人小区户数：f＝12500/3.5＝3571户（每户平均3.5人）最高日生活用水量QD ＝mqd/1000=rfqd/1000其中：qd —用水定额（Ⅲ类住宅，qd＝190L/人）M—设计小区内的人数r—平均居住人数（通常r=3.5人/户） f—居民区的户数QD＝3.5×3571×190/1000=2375m3/d则最大小时流量QH ＝KH×QD/T=2.3*2375/24=227.6 m3/h=63.2L/S其中：T＝24h为每日用水时间KH—时间常数（Ⅲ类住宅，KH＝2.3）秒流量计算公式：Ⅲ类：Qq＝1.02×0.2×＋0.0045Nq其中Nq为用水当量Nq＝n×f＝4×3571＝14284（nⅢ类＝4，每户平均用水量）Qq＝1.02×0.2×＋0.0045Nq＝1.02×0.2×＋0.0045×14284＝24.378＋71.42＝95.8L/S由于f＝3571户》3000户，所以取QH与Qq中较大者作为供水标准，流量取Qq。

考虑选泵时留有裕度10％～15％，所以Qq按Qq×（1＋10％）＝Qq×110％＝105.4L/S选泵。

消防用水量根据规范，人类小于2.5万人时，一次灭火用水量为15L/S，本小区人数为12500人，消防用水量选为15L/S,选泵时留有裕度10％，所以Qq消防＝Qq×110％＝15×110％＝16.5L/S。

1.1.2供水的扬程计算：在供水系统中，一般把最远最高层作为计算依据。

无负压培训资料

无负压培训资料

无负压设备选型步骤一. 客户或者设计院提供设备的参数（即已知流量、扬程、设备配置数量等）1.选用水泵的类型：①多级泵、单吸泵（扬程高低决定）②国产泵或进口泵（客户的要求决定）③一般选用KL、 KCDL、KDG、CR(E)格兰富水泵。

2.水泵的匹配：根据总流量选用一用一备或两用一备或其他配匹（注意总流量是不包括备用泵流量）3.稳流罐的选配：①KLSW（第一代无负压）：总流量≤14m /h，稳流罐选用φ600*1600；14m /h＜总流量≤66m /h，稳流罐选用φ800*1800；66m /h＜总流量≤100m /h，稳流罐选用φ1000*2060；注：卧式稳流罐，有真空抑制器②KLⅡ(第二代第三代无负压):总流量≤36m /h，稳流罐选用φ600*1200；36m /h＜总流量≤66m /h,稳流罐选用φ800*1600；66m /h＜总流量≤100m /h,稳流罐选用φ1000*2000；注：立式稳流罐，无真空抑制器，进出口压力传感控制注意事项：KLSW（第一代）报价，不管选用哪一类别，控制柜均不带触摸屏；无负压成套附件报价，不带倒流防止器，需要时另外报价，并注明材质要求；KLⅡ（第二代）无负压配用立式稳流罐，不是象第一代无负压一样靠真空抑制器消除负压，而是采用两个压力传感表进出口各一个的进出口压力再对进行检测控制避免负压。

二．客户或者设计院未提供设备的具体参数1.应根据公司无负压样本中《用户工程基础参数表》中的要求信息提供后进行选型；①根据建筑物高度与供水压力对照表确定选泵的扬程；②根据当地生活用水量并参照建筑规范确定总流量；2.应了解无负压设备当地使用时的市政自来水管网的压力（用水高峰时的压力）①在选用水泵扬程时，应考虑自来水管的压力，因无负压供水是利用自来水进口压力叠加供水的；求算无负压设备的流量和扬程第一部分：建筑物、居住小区无负压设备设计流量计算一、住宅、居住小区的设计流量计算1、单栋住宅楼和居住人口在3000人以下的居住小区的设计流量：方法一：计算步骤：确定U。
