无负压变频供水设备与恒压供水设备有什么区别

无负压供水与变频供水无负压供水与变频供水区别在于无负压供水设备是与自来水管网相连接的，而变频供水设备是与水箱或水池相连接的。

无负压供水设备叠加市政管网压力，进行二次加压供水，变频供水设备是先将水打入水箱或水池，设备直接与水箱或水池相连进行加压供水。

无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

变频供水是，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。

当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。

无负压供水原理稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。

此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。

水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

无负压变频供水原理+优点+使用条件，另一种很常见的供水方式！相对于变频恒压供水系统而言，无负压变频供水系统在实际工业生产和生活中的应用也是相当的广泛，很多电力作业人员都对变频恒压供水系统相对熟悉，但是对无负压变频供水系统却是了解的很少，可以很确定的说：无负压变频供水系统相对于变频恒压供水系统而言也是有很大的优势的。

一，无负压变频供水设备工作原理：无负压变频供水设备投入使用,自来水管网的水进入稳流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。

当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转数恒压供水,若运转水泵达到公频转速时,则启动另一台水泵变频运转。

水泵供水时,若自来水管网大于水泵流量,系统保持正常供水,用水高峰时,若自来水管网小于水泵流量,稳流罐内的水作为补充进行供水。

二，无负压变频供水系统的优点。

1、不用建水池或设水箱,与自来水管网直接连接,可以充分利用自来水管网原有压力,差多少补多少,自来水压力能满足负荷要求时,设备便停止工作。

系统大部分时间在低频率下运行,耗电较少,因此节能效果显著,可达到50%以上。

2、自来水经设备加压后直接供给用户,全程密封运行,水源不易受污染,供水质量好,是环保型供水设备,采用微机变频软启动恒压控制,水压平稳,水压质量好。

3、施工周期短,占地面积小,安装方便,工程总投资可减少60%以上,使用该无负压设备水质没有二次污染,不需要净化设备,进一步节省了投资;因为利用了自来水自身的压力,能耗小,节省日常的用电开支。

因为没有水池和水箱,同时又节省了定期清洗消毒的费用。

4、运行成本低。

由于加压泵选型较小,而且采用多泵制,在用水低峰期,一台泵足以满足用水需求。

用水高峰期时,才会启动其它水泵,因此设备运行能耗非常低。

5、物业管理方便、简单,该供水设备为数字控制全自动运行。

无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。

关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。

一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。

自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。

水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。

当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

负压解除后，系统自动恢复正常运行。

夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。

无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

一、机械部分
1、启动
•
在启动泵前，要完全打开泵吸入侧隔离阀，而让排出
侧隔离阀几乎关闭着。
•
启动时，通过旋松泵头上的排气螺钉让泵排气，直至
有一股平稳水流从排气孔流出为止，再将排气螺钉旋紧。
当管道系统已灌满水时，缓慢地打开隔离阀，直到完全打
开为止。
• 2、起动频率与停止频率
•
电动机起动次数不得超过每小时20次
• 无水自动停机功能：若自来水因故停水本系统会自动停机，一旦自来水压力 达到设定值时就自动开机。
• 水泵状态自动调节功能：在持续低用水量的情况下，为保护各水泵状态正常 ，系统会定时切换运行的水泵。
• 保护功能：具有缺相、过压、欠压、过流、过载、短路、过热、失速功能保 护。
• 瞬时断电自恢复功能：因电网变化发生瞬时停电，来电后自动恢复运行状态 。
，水质净度好。采用微机变频软启动恒压控制，供水压力平稳，水压稳定。
•
3．节水：全封闭结构，杜绝了:跑、冒、漏、滴、渗，定期清洗、消毒
等浪费水资源的现象与自来水管道直接串联。
•
4．节电：可充分利用自来水管道原有的压力，差多少补多少，自来水
压力满足要求时，设备就停止工作，节能效果极其显著。如某小区高6层，用
•
泵的轴承和轴密封是不需维修的。如泵长期不用要排
净时，可拿掉其中联轴器护板的一块，在泵头与联轴器间
的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结
。当装上联轴器护板时，注意它们在泵头的凹口里是要垂
直对中的。
无负压供水设备运行原理
• 无负压供水设备的应用，是以市政管网为水源，形成密闭 的连续接力增压供水方式，其应用与通常的经水池（水箱 ）中转二次增压供水设备相比大为不同。 为了减小直 接抽吸对市政供水的影响，一般应在设备入口管道上串接 一个承压贮水容器。主要起缓冲作用（动态补偿作用）的 水罐称为缓冲罐；平时无动态缓冲作用仅在市政管无水压 时才起备用水源作用的水罐称为水源罐。大容积的承压水 池也是水源罐的一种形式一般采用钢筋混凝土现场施工建 造。 配套缓冲罐的接力增压设备与配套水源罐的接力 增压设备运行原理有一定差异，下面分别予以说明。

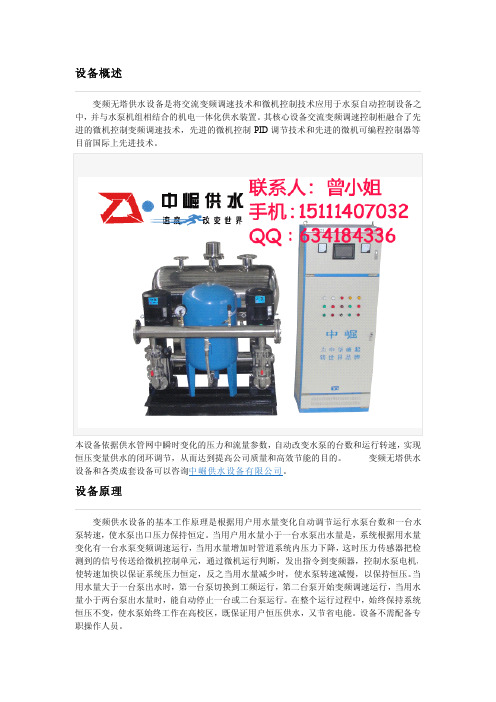

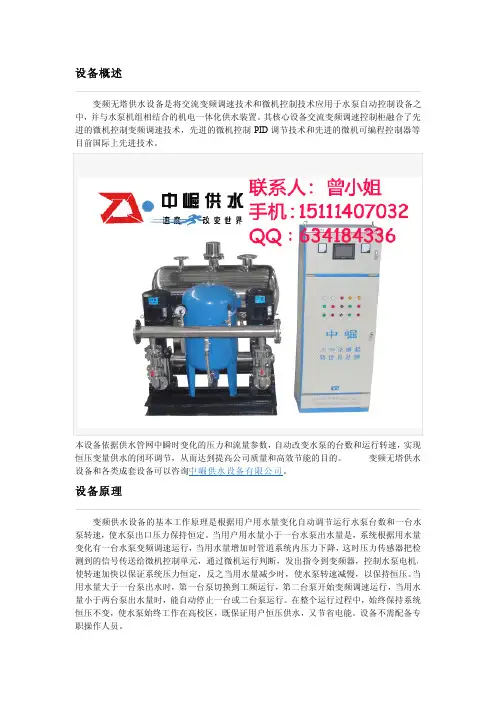

变频无塔供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，并与水泵机组相结合的机电一体化供水装置。

其核心设备交流变频调速控制柜融合了先进的微机控制变频调速技术，先进的微机控制PID调节技术和先进的微机可编程控制器等目前国际上先进技术。

本设备依据供水管网中瞬时变化的压力和流量参数，自动改变水泵的台数和运行转速，实现恒压变量供水的闭环调节，从而达到提高公司质量和高效节能的目的。

变频无塔供水变频供水设备的基本工作原理是根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。

当用户用水量小于一台水泵出水量是，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。

当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。

在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在高校区，既保证用户恒压供水，又节省电能。

设备不需配备专职操作人员。

1、有水池的高层建筑、宾馆、学校、城镇居民小区、企事业单位、新农村建设农村的生活用水。

2、工厂、工矿企业的生活或者生产用水。

3、各类水厂、供水站、污水废水厂、农业排灌站等供排水。

4、高楼、小区、企事业单位热水集中供水。

5、生产、生活中的冷却水、循环水的加压。

6、油田输油管道、油库、油站等的恒压输油。

选型说明无塔供水设备主要由变频控制柜、压力传感器、水泵等组成。

变频控制柜由断路器、（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

无负压变频供水与恒压变频供水设备的区别恒压变频供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，与水泵机组相结合并能根据管道压力变化时时连续调节水泵转速达到恒压目的的一种机电一体化供水装置。

变频供水设备是用变频器控制水泵机组的一个统称，可以细分为几个小类：低位水池变频恒压供水设备、深井变频供水恒压供水设备、静音型变频恒压供水设备、无负压变频供水设备。

因此，可以说无负压变频供水设备是变频恒压供水设备中特殊的一种。

下面从基础建设、结构组成、水质卫生度、节能性、噪音大小及占地面积等来说明无负压变频供水设备与变频供水设备有什么不同：1、结构组成无负压变频供水设备有一个不锈钢稳流罐以及旁通管道，而恒压变频供水设备则无旁通管和稳流罐。

两种供水设备都可以配套气压罐以达到压力更稳。

2、基础建设无负压变频供水设备：不用建水池、水箱，基础投资小。

恒压变频供水设备：需建地下水池或不锈钢水箱，基础投资较大。

3、水质卫生程度无负压变频供水设备：稳流罐采用食品卫生等级不锈钢材质制造并全封闭，并且不用蓄过多水，因此水质无污染。

恒压变频供水设备：需水量过大并且没办法做到全封闭，导致地下水池存在少量的二次供水污染。

4、节能性无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择泵时只需要选择压力较小的泵即可满足正常增压，水泵功率偏小，相比传统气压式供水设备和变频恒压供水设备，节能在50%以上。

恒压变频供水设备需要将自来水压力变为0再进行增压，选择泵时需要选择压力较大的才能满足正常增压，水泵功率偏大，相比传统气压式供水设备，其节能可达 30%以上。

5、噪音大小无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择的泵水泵功率偏小，无论是工作噪音及振动都要比传统的供水设备小。

恒压变频供水设备需要将自来水压力变为0再进行增压，选择的泵水泵功率偏大，设备工作时噪音及振动要大于无负压变频供水设备。

成套设备不用安装水箱到现场直接与市政自来水管道对接，安装方便迅捷。且整套设备组装简便，施工量小。且主要部件均由工厂制造后进行简单法兰连接与安装，因此各部分零件更易实现出厂的高质量和高通用度。
投资方面
安装水箱设备占地面积大，需要加净化水设备。总投资较大，每半年需要定期清洗消毒，增加日常开支。
充分利用自来水管网的压力，能耗小，节省日常开支，节省定期清洗消毒等费用，并可以节省大量能源消耗费用，综合节约投资可达30%~60%。
管网叠压供水与变频供水对比明细表
序号
恒压变频供水产品
管网叠压供水设备
供水方式
市政自来水先流入水箱中，再用增压泵由零压力加压到用户管网中。
市政自来水通过补偿罐，再用增压泵加压到用户管网中。可充分利用自来水管道原有的压力叠加增压，差多少，补多少，自来水压力满足用户需求时，设备就停止工作，节能效果极其显著，根据用户的不同使用条件节能效果可达50%-90%以上，用水高峰期叠加增压；用水低峰期设备休眠。停电时还可切换至自来水的常压供水。这种供水方式耗能小，设备运行费用低，后期经济回报高。
后期管理
每年两次的水箱清洗、消毒费时费力，卫生系统不定期抽检水质，无法保证水质绝对合格。且平时需专人职守并进行定期检查与维护。
具有双远控制功能，用户和厂家利用移动电话及GPRS网络即可对设备实施监控，可实现泵房无人看守，使用安全,便于管理,无需人工职守与清洗消毒，日后运行费用基本为0。
环保方面
市政自来水在水箱中存留较长时间，不可避免产生死水层，导致水质变质，继而不断污染箱内存水。且水箱通气孔、人防孔、溢流孔皆为敞口设置，各种杂物、小动物极易进入水箱，污染严重。且有人为投毒的安全隐患。
节省占地
水箱(水池),泵组,控制柜等,占地面积约为60－70平方米。

祝大家学习愉快！


流量计算


c）住房设计秒流量： qg=0.2*U*Ng 计算得 qg=0.2*U*Ng =0.2*0.0858*330 =5.7L/S=20.52m3/h

U0-ac参照表


方案选型


稳压罐 例：Ø450*1.0Mpa （1）450指罐子直径，根据流量选择合适大小的； （2）1.0则是根据H（无负压扬程＝自来水压力+水泵 扬程、恒压扬程＝水泵扬程）来定， H＜60米时，则选择0.6MPa； 60米＜H＜ 100米，则选择1.0MPa； 100米＜ H ＜ 160米，则选择1.6MPa； 品牌：意大利、上海 材质：碳钢


注：控制潜水泵要选用比潜水泵电机大一个规格的变频器，比如：潜水 泵电机功率是7.5KW，变频器则选用11KW。


低压电器：
空气开关（简称空开），一个泵配1个，再加一个控制主电源的） 交流接触器，一个泵配2个，变频和工频 热继电器，一个泵配1个 中间继电器，一套设备一组 水位继电器，一套设备配1个 相序保护器，一套设备配1个 万能转换开关，一个控制柜配1个 互感器，一个控制柜配一个 电压表，一个控制柜配一个 电流表，一个控制柜配一个 信号灯，一个控制柜配一组 常用品牌：正泰、施耐德



分类：不锈钢立式多级离心泵（ LVR / LVS ），立式单级离心泵（ISG管 道离心泵），多级离心泵（GDL）
不锈钢泵常用品牌Βιβλιοθήκη 浙江利欧（LVR），丹麦格兰富（CR），德国威乐 （MVI）


方案选型




稳流罐（以下为常用规格） 尺寸 配套真空抑制器 应用流量范围 450*1000 FY-80 Q=10m3/h，或以下 600*1300 FY-100 Q=12m3/h-60m3/h 800*1500 FY-125 Q=60m3/h-120m3/h 1000*2000 FY-150 Q=120m3/h及以上 注：以上为我公司标准，如客户有特殊要求，按客户 要求选配。 品牌：长沙中崛 材质：不锈钢SUS304、碳钢

项目是否采用无负压供水系统方式，最终取决于水务局或自来水公司，这主要是因为某些城市或某些区县会有特殊要求的情况出现。

使用无负压供水设备应满足的必要条件是什么？1. 根据《管网叠压供水设备》中规定，城市给水管网的供水能力(水量)和供水压力的大小是确定能不能采用叠压供水系统的决定性因素。

如果城市供水管网的供水压力经常处于0.2Mpa左右的情况下，可利用的余压就不多，节能的效果不会显著。

在这种情况下采用管网叠压供水设备的优越性就不大。

由于城市给水管网供水压力本来就不大，直接抽水后压降必然下降很快，而城市给水管网上的消火栓的保证压力不小于0.10Mpa，再加上接入管上必须安设倒流防止器，我们国家目前最低阻力的倒流防止器是0.03Mpa左右，所以不能采用叠压供水系统。

一般来说当城市给水管网的供水压力经常大于0.25Mpa时采用该设备较好。

同时应该指出同一城市不同地段也有所不同，一定要区别对待。

2. 当城市给水管网的管道DN<300时不宜选用管网叠压供水设备，特别是枝状管网时更要特别慎重。

3. 必须取得当地自来水公司主管二次供水部门的同意，同时取得所在地区的供水能力(流量和压力)的可靠数据。

4. 电源的可靠程度也是制约采用管网叠压供水设备的重要条件，若所处地区经常停电且无备用电源，就会出现“停电即停水”现象，由于该设备不设水箱，无节容量可利用。

首先无负压供水设备使用的条件是：有足够的进水压力，最小也得保证进设备压力为0.1MPa，保证无负压设备可以正常启动；第二是前段水量充足，如果市政水量不足，那么在无负压设备运行高峰期时会经常地出现无水停机状态，影响用户的正常用水。

若是能满足以上要求的住宅、酒店、宾馆、医院、办公、学校等建筑的给水系统都可以使用无负压供水设备；对于温度在60度以内时热水系统也可使用无负压供水设备；还有一些空调、冷却塔的补水、高位消防水箱都可以用无负压设备供水。

二者的区别：变频供水是利用变频器的调速功能，自动调节水泵的转速，在用水量发生变化时（水的压力发生变化），自动调节水的压力并保持恒定。

图 １ 设备组成
通 过微机检测管网压力， 负压 反馈 来调节变频器的频率 。 用 首先根据实际情况设定用水点工作压力 ，检测 出水管实 际压 力 与设定压力进行 比较， 如果 实际压力 高于 设定压力， 降低变频 则
尽管无 负压变频恒压供水有 它 自身的优点 （ 节能 、 生等 ） 卫
但有它 明显不足的一面。 它的供水可靠性不高。 ① 由于它缺少畜 水池 ， 市政供水一有故障 ， 整个 设备瘫痪。 用户没水用。因此对用 水要求高的建筑物和消防用水 是不适应 。② 由于它一种新型 的 设备 ， 技术不是很成熟 ， 技术参数并不很规范 。③ 由于它是从市
政管 网中直接抽水， 尽管可 以解决负压问题 ， 但还得取得主管部
引 言
智 能建筑是指具备通信网络系统、 信息 网络系统 、 建筑设备 监控系 统、 火灾报警系 统和 安全防范系统 ， 集结构、 系统 、 服务 、
关 的运用 。
１ 低压配 电系统的接地形式及 运用
在智 能建筑物 （ 群或小 区） 电气 方面 的供配 电设计 中首先是 接地系统设计 。接地系统 Ｔ ｒ和 Ｉ Ｎ、 ｒ Ｔ的设计选择运用 ， 直接关 系到供电和配 电系统的可靠性和安全性 。随着建筑物 的要求不 同， 各类设备的功能不 同， 接地系统构成也不同。目前 ， 大量 的智 能化建筑物 （ 楼宇 、 小区） 的出现对 配 电系统接地设计提 出 了许
水系统 。
●一 ５一 ６一
ｒ一 ０一
舞 ■麓 雎 由＊ ● ● ｔ ＾赢毫－
建 ■ ●－ 一 簟 膏 止 ● （可 臻 ＇ Ｉ
ｌ０一 ｌ３一 ｔ‘一
Ａ－ Ｂ一
一 九， ■ 压 慑妒 ■ ， ■班 ■ Ｉ
摹 市赢 水 ｔ ■ 霄蜃 ｆ 一 ， 接 用 户警 一 ．

无负压供水设备与变频供水设备有什么区别？无负压供水设备与变频供水设备有什么区别？无负压和变频往往代表两种不同的给水设备，我们可以以无负压给水设备和恒压变频供水设备为例分析。

变频：定速驱动，微电脑控制变频供水，就是通过对水泵电机实行无级调速，依据用户用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，实现恒定出水压力，变量供水，达到节水节电的目的，变频的目的实际上就是保证恒压供水的前提下根据用水量变化告便水泵转速。

以恒压供水设备为例，保证供水，恒压稳定，是很理想的的供水设备。

无负压：市政管网不产生负压。

什么是无负压，就是不低于环境压力的状态，唯有不产生负压才能保证供水压力的稳定。

以无负压供水设备为例，系统与市政自来水管网直接加压运行不会造成市政自来水管网出现负压，在市政管网的基础上进行二次加压，保证高楼供水压力不足时的正常供水。

什么是无负压什么是变频有什么区别？如果要想比较的话，各有各的好处，在实际用途上恒压变频供水设备比较适合于各种生活给水系统的使用。

一、恒压无塔供水设备的产品优点：1、卫生：——恒压无塔供水设备过流部件均采用不锈钢等食品级材料制造，符合国家涉水卫生规范。

箱式无负压装置能确保水箱内储水通过用户用水每天自动更新，罐式无负压装置实时置换，确保用水卫生。

2、节省运行费用：——恒压无塔供水设备系统没有蓄水池等土建出水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低了投资费用。

——恒压无塔供水设备系统保证管道恒压是根据用水量的变化调整水泵投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。

小用水量时（如夜间）系统由气压罐或小流量泵变频调速供水。

系统一直在高效率点运行。

因而大大降低了运行费用。

可节约能源60%以上。

——恒压无塔供水设备系统全自动运行无须专人值守，又因没有蓄水池等土建储水设施，也没有水质处理仪器，免去定期清洗、消毒等工作，故进一步降低了运行费用。

本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。

一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。

他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。

HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。

二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。

用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。

此时耗能为矩形面积OH2P2Q2。

当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。

无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

变频恒压供水设备对比
序号 1
对比 项目
第一种 普通变频恒压供水设备
第二种 罐式叠压供水设备
第三种 箱式叠压供水设备
简介
由市政管网的自来水供给水箱或蓄水池，这样有 无负压供水设备是一种理想的节能供水设备，它 在供水状况极不稳定的地区或重要的场合，为增强供水可靠性和连续性，箱式叠压供水设备应用而生，与罐式叠压供水设
水泵寿命。
停水用户随时都会没有水用。
2.后期维护成本高，如清洗水箱。
设备，因此成本会较高。 2.后期维护成本高，如清洗水箱。
设备，少了稳流罐，因此成本会高。 2.后期维护成本高，如清洗水箱。
3.后期维护成本高，如清洗水箱。
10 价格 低
高
最高
较高
高
11 厂家 三利、威乐、格兰富
12 案例 太原珠联大厦 13 说明
太原龙城壹号商办楼
太原山花大酒店
1.市政供水压力稳定、水量充足时：无负压变频 1.选用箱式无负压必须考虑实际情况，不要只因为所谓的安全考虑而选用箱式无负压，这样不仅增加成本，还会因选用设
供水可充分发挥优势，在节能效果方面优于普通 备不当导致诸多问题。
变频恒压供水；在设备的成本方面也低于普通变 2.切换式和差量补偿式是有区别的，切换式的箱式无负压不能称之为真正的无负压，因为不能有效秉承罐式无负压的优点
4 组成 感器、电接点压力表、管路组件、底座等组成。 流防止器、传感器、电接点压力表、管路组件、 或气囊式膨胀罐）、无负压控制柜、水 膨胀罐）、无负压控制柜、水泵、电机 罐）、无负压控制柜、水泵、电机、过
底座等组成。
泵、电机、过滤器、倒流防止器、传感 、过滤器、倒流防止器、传感器、电接 滤器、倒流防止器、传感器、电接点压

无负压供水设备和传统供水设备哪个好？
自从无负压供水设备投入市场以后，就受到了很多用户的喜爱，经过几年的使用，传统二次供水设备已经渐渐的被淘汰，那么是什么原因使无负压供水设备如此受欢迎呢？有什么优势？下面我们把两种供水设备进行一个简单的对比。

传统二次供水设备
一般的供水设备如果直接连接到自来水管道上，工作时就会使自来水管网产生负压，当大面积使用时供水设备就会出现抢水现象，使整个城市给水混乱不堪。

于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压供水设备。

无负压供水设备
无负压供水设备采用真空抑制技术，使供水设备与自来水管网直接串接，不产生负压，不用建水池也就是无负压稳流给水设备。

纯净的自来水经加压后直接供到住户，稳流补偿器采用不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。

供水设备第一品牌，博海主营产品：无负压变频供水设备、恒压变频供水设备、箱式无负压变频供水设备、管道静音式变频供水设备。

本文章由四川博海供水设备有限公司提供，四川博海专业供水十五年，打造二次供水第一品牌。

变频恒压供水系统与无负压变频供水系统的比较一、变频恒压供水系统变频恒压供水系统是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜、不锈钢水箱等组成。

变频恒压供水时市政管网与水泵房内的不锈钢水箱相连接，市政自来水进入不锈钢水箱后成为静水，压力为零，当用户有用水需求时，变频泵自动启动开始供水，用多少水，供多少水。

二、无负压变频供水系统无负压变频供水系统是一种供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水的系统。

无负压变频供水设备主要由水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成；无负压变频供水时，当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行。

三、变频恒压供水和无负压变频供水对比<1>市政供水压力稳定、水量充足时：无负压变频供水可充分发挥优势，在节能效果方面优于普通变频恒压供水；在设备的成本方面也低于普通变频恒压供水。

<2>市政供水压力不稳定、水量不充足时：无负压变频供水设备需要增加水箱做为备用水源，在设备成本方面已经高于普通变频恒压供水设备；节能方面效果也不会很明显；<3>以金徽家园为例：徽县城区市政供水管网水压不稳定，且经常停水，这种条件下若使用无负压供水设备，必须要增加水箱做为备用水源；另一方面，金徽家园南北两区住户多且集中，在用水高峰期，无负压设备直接从市政管网取水很难满足用水需求，必须要增设水箱，使用变频恒压供水。

若未来几年徽县城区市政供水条件能大力改善，可考虑使用无负压变频供水设备，在设备成本上会高一些，但在住户分时段用水时，无负压变频供水的优势会体现出来，充分达到节能的效果！。

无负压供水设备、变频供水设备等供水设备的区别和原理第一篇：无负压供水设备、变频供水设备等供水设备的区别和原理无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。

无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。

二次加压供水设备广泛应用在自来水管网压力不足的场合。

按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。

供水方式①由于水箱能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；供水方式②虽然在Q自＞Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。

变频供水设备在城市高层建筑供水用得比较广泛。

能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。

第二篇：石家庄无负压变频供水设备沃尔特水设备石家庄无负压变频供水设备无负压变频给水设备特点1.无负压供水设备投资省无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少沃尔特水设备2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
