直插式白光led封装工艺流程
直插式白光LED封装工艺流程
一、材料准备
1. LED芯片:准备好发光波长为蓝光、黄色、红色的LED芯片。
2. 硅胶:准备无色透明的硅胶作为封装用的胶水。
3. 金属框架:准备好直插式的金属框架,用于支撑LED芯片。
4. 反射杯:准备好白色的反射杯,用于提高LED的发光效率。
二、芯片安装
1. 在金属框架上涂布一层硅胶。
2. 使用镊子将蓝光、黄色、红色LED芯片按照一定比例粘贴在硅胶上,三色芯片间距一致。
3. 将安装有芯片的框架放入烘箱,固化硅胶。
三、封装
1. 在固化好的芯片上再涂一层硅胶,用以封装和保护芯片。
2. 将反射杯放置在芯片上方,反射杯的开口对准LED芯片。
3. 将封装体放入烘箱,等待硅胶完全固化。
四、测试
1. 通电测试LED,检查发光效果。
2. 如果发光不均匀,需要调整芯片的比例和间距。
3. 测试直插式的连接效果。
五、包装
将测试合格的LED装入包装箱,包装成品。大功告成。
LED封装物料培训
尊敬的各位员工：
大家好！今天我将为大家介绍一下LED封装物料的相关知识，希望能够帮助大家更好地了解LED封装，并提高工作效率。
首先，我们先来了解一下什么是LED封装。LED封装是指将LED芯片粘在导电或非导电基板上，并通过引线与外部电子线路连接起来，然后再用封装胶或封装树脂进行封装，以保护LED芯片和引线，同时起到增强光线集中度和防潮防尘的作用。
LED封装物料通常包括以下几种主要材料：
1. LED芯片：LED封装中最核心的部分，是产生光的关键元件，也是决定LED灯光性能的关键因素。
2. 基板：用于固定LED芯片的载体，可以是金属基板、陶瓷基板、玻璃基板等，根据不同的应用需求选择相应的材料。
3. 导线：用于连接LED芯片与外部电子线路的导电线，通常采用金属导线，如金丝、银丝等。
4. 封装胶或封装树脂：用于将LED芯片和引线进行封装，保护LED芯片和引线不受外界环境的影响，并起到增强光线集中度的作用。常见的封装胶有环氧树脂、有机硅封装胶等。
在使用LED封装物料时，需要注意以下几点：
1. 物料的选择：根据LED产品的具体要求，选择合适的LED芯片、基板和封装胶等物料，确保LED产品的性能和质量。
2. 封装工艺控制：LED封装过程中要注意控制温度、压力和时间等参数，确保封装胶能够完全固化，避免出现胶水流动或发黏的情况。
3. 质量检测：对封装好的LED产品进行质量检测，包括外观检查、发光效果检测、电气性能测试等，确保LED产品的质量达到要求。
LED封装物料的正确选择和使用对LED产品的性能和质量有着重要影响，希望大家在工作中能够加强对LED封装物料相关知识的学习和理解，提高工作效率，更好地为公司发展贡献力量。
感谢大家的聆听！
谢谢！【续写】
5. 环境因素：LED封装物料的使用应该避免在潮湿的环境中进行，以免影响封装胶的固化效果。此外，温度也是需要注意的因素。在封装过程中，应确保温度适宜，不要过高或过低，以免对LED芯片产生热应力或影响封装胶的质量。
led封装技术原理 -回复
LED（Light Emitting Diode），即发光二极管，是一种半导体器件，可以将电能直接转化为光能。它具有体积小、节能、寿命长等诸多优点，因此被广泛应用于照明、显示、通信等领域。而在LED的制造过程中，封装技术起着至关重要的作用。本文将从LED封装的原理出发，逐步介绍LED封装技术的相关内容。
一、LED封装技术的基本原理
LED封装技术的主要目的是将发光芯片、导电线路和外部保护材料有机地结合在一起，以满足对光学性能、电学性能和物理性能的要求。封装过程主要包括发光芯片固定、电极连接、芯片和引线的封装、外壳的塑封等步骤。
1. 发光芯片的固定
LED的封装过程首先需要将发光芯片固定在封装基板上。发光芯片是LED的核心部件，是产生光的关键所在。封装基板一般选用金属或陶瓷材料，具有良好的导热性能和机械强度。通过粘接、焊接或电镀等方式，将发光芯片牢固地固定在封装基板上，以确保其稳定性和可靠性。
2. 电极的连接
LED的电极连接是将芯片的正、负电极与外部电路连接的过程。一般使用金线或锡膏等导电材料进行连接。金线连接可以通过压接、焊接等方式进行，适用于小封装芯片；而锡膏连接则适用于大功率LED芯片。电极连接的质量直接影响到LED的电学性能和使用寿命，因此需要精确控制连接的位置和压力。
3. 芯片和引线的封装
LED芯片一般通过环氧树脂封装，以保护芯片不受外界环境的影响。环氧树脂具有良好的绝缘性能、耐高温性能和耐候性能，能够有效隔离芯片与外界的接触。封装过程中，需要将芯片和引线进行固定，并使用环氧树脂进行封装，以保证电极和引线与外界环境的隔离。
4. 外壳的塑封
LED的封装过程最后一步就是对封装芯片进行外壳的塑封。外壳的塑封过程中，通常使用透明树脂或瓷瓶进行封装。透明树脂具有优良的光透过性能，能够保证LED的发光效果；瓷瓶则具有较好的耐高温性能和机械强度，适用于一些特殊领域的LED封装。

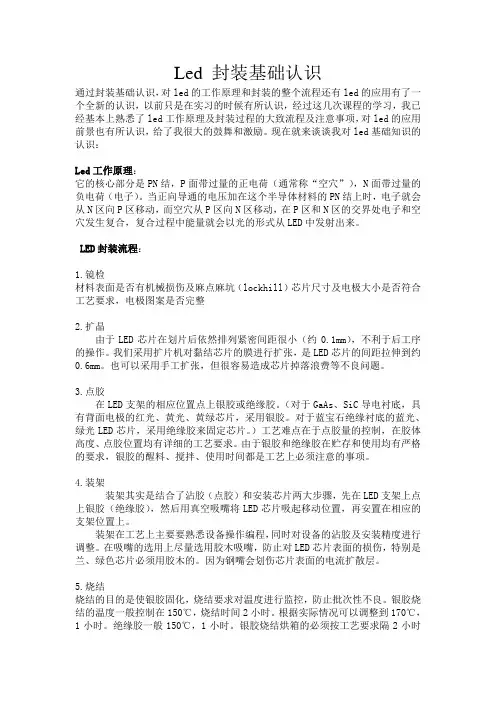

Led 封装基础认识
通过封装基础认识，对led的工作原理和封装的整个流程还有led的应用有了一个全新的认识，以前只是在实习的时候有所认识，经过这几次课程的学习，我已经基本上熟悉了led工作原理及封装过程的大致流程及注意事项，对led的应用前景也有所认识，给了我很大的鼓舞和激励。现在就来谈谈我对led基础知识的认识：
Led工作原理：
它的核心部分是PN结，P面带过量的正电荷（通常称“空穴”），N面带过量的负电荷（电子）。当正向导通的电压加在这个半导体材料的PN结上时，电子就会从N区向P区移动，而空穴从P区向N区移动，在P区和N区的交界处电子和空穴发生复合，复合过程中能量就会以光的形式从LED中发射出来。
LED封装流程：
1.镜检
材料表面是否有机械损伤及麻点麻坑（lockhill）芯片尺寸及电极大小是否符合工艺要求，电极图案是否完整
2.扩晶
由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。
3.点胶
在LED支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。）工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。
4.装架
装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。
装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对LED芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。
