夹具设计的要求方法和步骤
一、夹具设计的要求
夹具设计应满足以下主要要求：1夹具应满足零件加工过程的精度要求。特别是在添加玉石的过程中，应适当提高夹具的精度，以确保工件的尺寸公差和形位公差。
2.夹具应达到加工生产率的要求。特别对于大批量生产中使用的夹具，应设法缩短加工的基本时间和辅助时间。
3.夹具的操作应方便、安全。根据不同的加工方法，可设置必要的保护装置、排屑板和各种安全用具。
4.能保证夹具一定的使用寿命和较低的夹具制造成本。夹具元件的材料选择将直接影响夹具的使用寿命。因此，定位元件以及主要元件宜采用力学性能较好的材料。夹具的低成本设计，目前在世界各国都已相当重视。为此，夹具的复杂程度应与工件的生产批量相适应。在大批量生产中，宜采用如气压、液压等高效夹紧装置；而小批量生产中，则宜采用较简单的夹具结构。
5.适当提高夹具元件的通用化和标准化水平。选择标准化组件，尤其是商用标准组件，以缩短夹具制造周期，降低夹具成本。
6.具有良好的结构工艺性，以便于夹具的制造、使用和维修。
???? 上述要求有时是矛盾的，因此我们应该在综合考虑的基础上处理主要矛盾，以取得更好的效果。
?例如钻模设计中，通常侧重于生产率的要求；镗模等精加工用的夹具则侧重于加工精度的要求等。
二、 夹具设计方法
??夹具设计主要是绘制所需的图样，同时制订有关的技术要求。夹具设计是一种相互关联的、工作，它涉及到很广的知识面。通常，设计者在参阅有关典型夹具图样的基础上，按加工要求构思出设计方案，再经修改，最后确定夹具的结构。其设计方法可用图5-1表示。显然，夹具设计的过程中存在着许多重复的劳动。近年来，迅速发展的机床夹具计算机辅助设计(cad)，为克服传统设计方法的缺点提供了新的途径。
?????
三、夹具设计的步骤
夹具的设计步骤可分为六个阶段：1。设计准备
在焊接过程中，各种工装夹具必不可少，特别是各种产品不同需要的工装夹具也不同，因此，焊接工程师要懂得应用和设计工装，才能使焊接工艺达到高水平。
先来看几个简单实用的焊接夹具。
要想焊接夹具实用、方便，还得自己动手动脑设计。
1．夹具设计的基本要求
（1）工装夹具应具备足够的强度和刚度
（2）夹紧的可靠性
（3）焊接操作的灵活性
（4）便于焊件的装卸
（5）良好的工艺性
2．工装夹具设计的基本方法与步骤
（1）设计前的准备
夹具设计的原始资料包括以下内容：
1）夹具设计任务单；
2）工件图样及技术条件；
3）工件的装配工艺规程；
4）夹具设计的技术条件；
5）夹具的标准化和规格化资料等。
（2）设计的步骤
1）确定夹具结构方案
2）绘制夹具工作总图阶段
3）绘制装配焊接夹具零件图阶段
4）编写装配焊接夹具设计说明书
5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。
3．工装夹具制造的精度要求
夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：
1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位销等定位元件。
2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。
3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。
4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。
4．夹具结构工艺性
（1）对夹具良好工艺性的基本要求
1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。
2）各种专用零件和部件结构形状应容易制造和测量，装配和调试方便。
3）便于夹具的维护和修理。
（2）合理选择装配基准
1）装配基准应该是夹具上一个独立的基准表面或线，其它元件的位置只对此表面或线进行调整和修配。
拨叉工艺规程及铣端面的工装夹具设计
拨叉（也称拉杆）工艺规程：
1. 原材料准备：
- 选择合适的材料，通常会使用高强度钢材。
- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。
2. 零件制造：
- 使用车床、铣床等加工设备进行零件制造。
- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。
3. 拨叉组装：
- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。
- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。
4. 表面处理：
- 对拨叉进行除锈处理，以防止生锈和腐蚀。
- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。
5. 检测和调试：
- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。
- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。
铣端面的工装夹具设计：
1. 确定夹具类型：
- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。
2. 设计夹具结构：
- 根据铣削端面的特点和工艺要求，设计夹具的结构。
- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。
3. 定位装置设计：
- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。
- 可使用V型槽或定位销等装置来实现准确定位。
4. 夹紧装置设计：
- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。
- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。
5. 支撑装置设计：
- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。
- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。
6. 安全考虑：
- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。

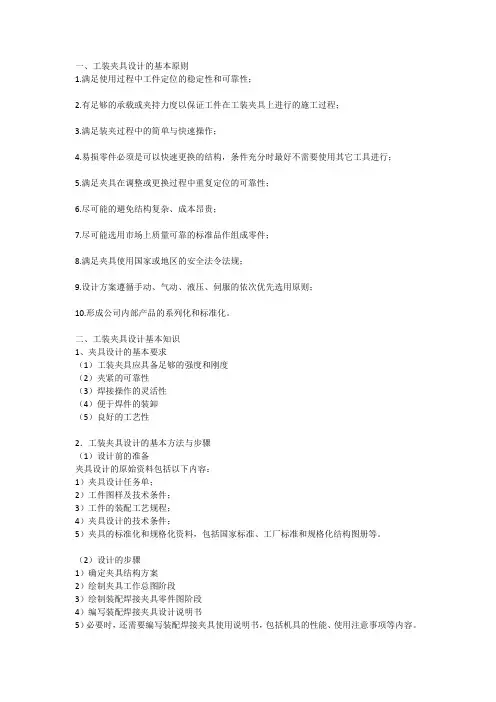

一、工装夹具设计的基本原则
1.满足使用过程中工件定位的稳定性和可靠性；
2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程；
3.满足装夹过程中的简单与快速操作；
4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；
5.满足夹具在调整或更换过程中重复定位的可靠性；
6.尽可能的避免结构复杂、成本昂贵；
7.尽可能选用市场上质量可靠的标准品作组成零件；
8.满足夹具使用国家或地区的安全法令法规；
9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则；
10.形成公司内部产品的系列化和标准化。
二、工装夹具设计基本知识
1、夹具设计的基本要求
（1）工装夹具应具备足够的强度和刚度
（2）夹紧的可靠性
（3）焊接操作的灵活性
（4）便于焊件的装卸
（5）良好的工艺性
2．工装夹具设计的基本方法与步骤
（1）设计前的准备
夹具设计的原始资料包括以下内容：
1）夹具设计任务单；
2）工件图样及技术条件；
3）工件的装配工艺规程；
4）夹具设计的技术条件；
5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。
（2）设计的步骤
1）确定夹具结构方案
2）绘制夹具工作总图阶段
3）绘制装配焊接夹具零件图阶段
4）编写装配焊接夹具设计说明书
5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。
3．工装夹具制造的精度要求
夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：
1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位销等定位元件。
2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。
4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。
