西门子博图计数器指令说明

西门子200samrt高速计数器指令向导及程序（收藏）

在 Micro/WIN SMART 中的命令菜单中选择 Tools（工具）>

Wizards（向导）中选择 High Speed Counter（高速计数器向导） ，也可以在项目树中选择 Wizards（向导）文件夹中的 High Speed

Counter（高速计数器向导）按钮。

1.选择 HSC 向导

选择 HSC 编号，如图 2所示： 3.为计数器命名。

4.选择高速计数器模式 5. HSC 初始化选项

在上图中：

1.为初始化子程序命名，或者使用默认名称。

2.设置计数器预置值：可以为整数、双字地址或符号名：如 5000、VD100、PV_HC0。用户可使用全局符号表中双字整数对应的符号名。如果用户输入的符号名尚未定义，点击‘ Generate （生成）’后会看到： 这个提示框显示：“这不是定义的全局符号。您希望定义符号吗”，点击“是”

填入地址和注释，注意：地址必须为双字地址， 注释可以不填。

3.设置计数器初始值：可以为整数、双字地址或符号名：5000、VD100、CV_HC0。

4.初始化计数方向：增，减。

5.对于带外部复位端的高速计数器，可以设定复位信号为高电平有效或者低电平有效。

6.使用A/B相正交计数器时，可以将计数频率设为1倍速或4倍速。使用非A/B相正交计数器时，此项为虚。

7.S7-200 SMART 均不支持带外部启动端的高速计数器，因此此项为虚。

所谓“高/低电平有效”指的是在物理输入端子上的有效逻辑电平，即可以使 LED 灯点亮的电平。这取决于源型/漏型输入接法，并非指实际电平的高、低。

配置中断事件，如图 6所示。 如图 6所示，一个高速计数器最多可以有 3 个中断事件，在白色方框中填写中断服务程序名称或者使用默认名称：

在这里配置的中断事件并非必须，系由用户根据自己的控制工艺要求选用。

s7 200 for指令的用法

S7200for指令是西门子PLC编程中常用的指令之一，用于实现循环执行一段程序的功能。该指令提供了多种循环结构和循环控制方式，能够满足不同应用场景的需求。本文将详细介绍S7200for指令的用法，帮助读者更好地掌握该指令的应用。

一、基本用法

FOR(循环变量)=(起始值)TO(结束值)STEP(步长值)DO(循环体)

其中，循环变量是用于标识循环计数器的标识符，起始值和结束值指定了循环计数器的范围，步长值指定了循环计数器的递增值。循环体是需要重复执行的代码块。

使用S7200for指令时，需要注意以下几点：

1.循环变量可以是整数或实数类型，但不能为负数。

2.循环计数器的范围可以根据实际需求进行调整，但必须满足结束值大于起始值且步长值大于等于零的条件。

3.循环体中的代码可以包括各种指令、语句和程序结构，如跳转、条件判断、数据读写等。

二、循环结构

S7200for指令提供了三种循环结构：FOR循环、FOR…NEXT循环和WHILE循环。这些循环结构可以根据实际需求选择使用。

1.FOR循环：适用于需要重复执行一段代码的场景，直到满足特定条件为止。语法格式与FORDODO算法DO循环体的格式类似。

2.FOR…NEXT循环：该循环结构适用于需要对数据进行遍历的场景，常用于循环读取数组或列表中的元素。语法格式为FOR变量名=起始值TO结束值DO算法LOOP和ENDLOOP。 3.WHILE循环：该循环结构适用于需要反复检查条件是否满足的场景，当条件满足时执行循环体中的代码，否则跳出循环。语法格式为WHILE条件DO算法LOOP和ENDLOOP。

三、循环控制

S7200for指令提供了多种循环控制方式，包括条件控制、时间控制和手动控制等。

1.条件控制：通过在循环体内添加条件判断语句，根据条件是否满足来决定是否跳出循环或继续执行循环体中的代码。

2.时间控制：通过设定循环执行的时间间隔或累计执行的时间，达到定时执行循环体的目的。

高速计数器对CPU扫描速率无法控制的高速事件进行计数，最多可配置12种不同的操作模式。高速计数器的最高计数频率取决于您的CPU类型。

每台计数器对支持此类功能的时钟、方向控制、复原和起始均有专用输入。对于二相计数器，两个时钟均可以最高速率运行。在正交模式中，可选择1乘以（1x）或4乘以（4x）最高计数速率。所有计数器均以最高速率运行，互不干扰。

本标题讨论下列主题：

使用高速计数器

识别高速计数器的详细计时功能

为高速计数器连接输入线

高速计数器编址（HC）

识别不同的高速计数器

选择现用状态和1x/4x模式

高速计数器初始化顺序

控制字节

HSC模式

设置当前值和预设值

状态字节

为中断赋值

使用高速计数器

返回顶端

通常高速计数器被用作鼓式计数器驱动器，以恒速旋转的转轴配有增量轴式编码器。轴式编码器提供每次旋转的指定计数以及每次旋转一个复原脉冲。轴式编码器的时钟和复原脉冲为高速计数器提供输入。

用最先的几个预设值载入高速计数器，并在当前计数小于当前预设值的期间内激活所需输出。当前计数等于预设值或复原时，计数器设置提供中断。

每次发生当前计数值等于预设值中断事件时，载入新预设值，并设置下一个输出状态。发生复原中断事件时，设置第一个预设值和第一个输出状态，并重复该循环。

因为中断的发生速率远远低于高速计数器的计数速率，可对高速操作执行精确的控制，并对整体PLC扫描循环产生相对较小的影响。中断附加方法允许在独立中断例行程序中执行每个载入的新预设值，以便进行状态控制。（另一种方法是在单个中断例行程序中处理所有的中断事件。）

识别高速计数器的详细计时功能

返回顶端

下列时序图显示根据模式分类的每台计数器的功能。在另一个时序图中显示复原和起始输入操作，并应用于所有使用复原和起始输入的模式。在复原和起始输入图中，复原和起始的现用状态均被编程为高级。

有复原、无起始的操作举例

有复原和起始的操作举例

模式0、1和2操作举例

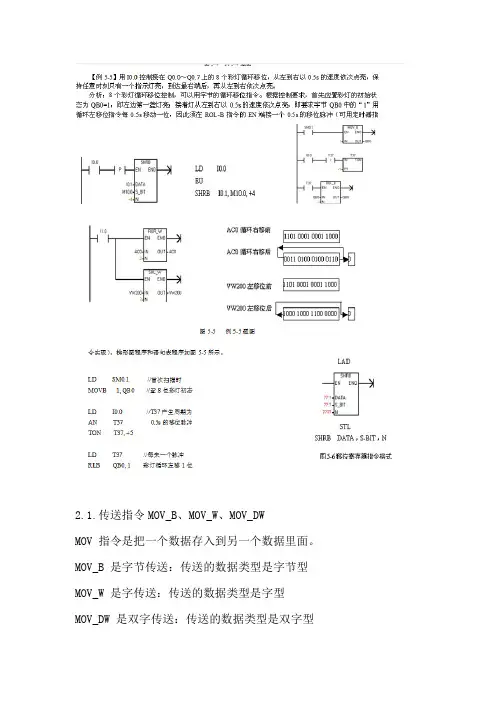

2.1.传送指令MOV_B、MOV_W、MOV_DW

MOV 指令是把一个数据存入到另一个数据里面。

MOV_B 是字节传送：传送的数据类型是字节型

MOV_W 是字传送：传送的数据类型是字型

MOV_DW 是双字传送：传送的数据类型是双字型 指令用法举例1：

当I0.1 接通，则MOV_B 指令将数据255 传送到VB1 里面，传送后，VB1=255，

此后，即使I0.1 断开，VB1 里的数据保持255 不变。

指令用法举例2：

定时器及计数器当前值的读取

注：

因定时器及计数器的数据类型都为整数型，因此使用传送指令时一定要用MOV_W

指令用法3：定时器、计数器设定值的间接指定示例：

指令用法举例4：位软元件的传送：

要求按下按钮I0.1,要使Q0.0 至Q0.7 全部接通

写法1：

写法2：

2.2. 块传送BLKMOV_B、BLKMOV_W、BLKMOV_DW

BLKMOV:将指定的软元件为开头的N 点数据向以目标指定的软元件为开头的N 点

软元件成批传送。

字节块传送指令用法举例：

将VB1 开始的3 个字节的数据写入VB11 开始的3 个字节内 即：

字块传送指令用法举例

：

程序将VW0 开始的3 个字传送至VW10 开始的3 个字内

即：

3. 字节交换指令SWAP

字节交换指令用于将一个字内的高字节与低字节交换位置

指令用法举例：

指令将VB1 及VB2 位置交换 下面举CPU224 为例，将Q0.0 到Q1.1 依次点亮，一周完成后再从Q0.0

到Q1.1

依次点亮。请看下面程序段
