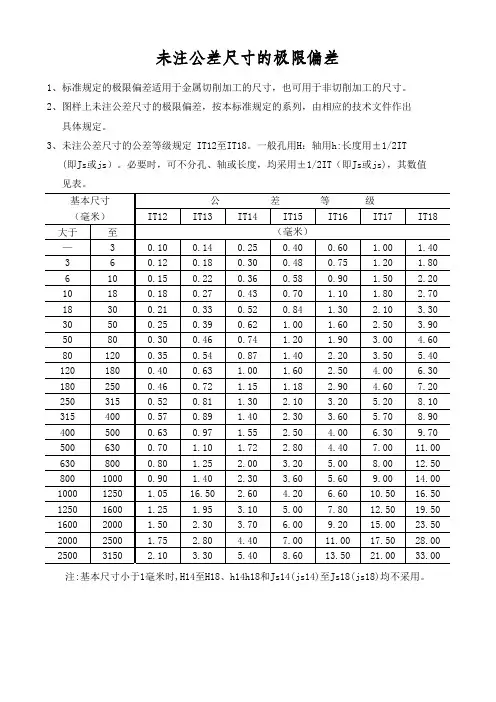

副本未注公差尺寸的极限偏差

未注公差尺寸的极限偏差（GB/）
未注公差尺寸的极限中差值(或基本偏差JS\js的±值)未注公差尺寸的（h）-中差值及基本偏差JS\js的±值（GB/）
标准公差等级的选择
说明：采用（GB/）规定尺寸的一般（未注）公差，应在图样标题栏附近或技术要求、技术文件（如企业标准）中注出标准号及公差等级代号。

例如选用IT13等级时，标注为：未注尺寸公差GB/－IT1
未注公差线性尺寸的极限偏差数值表（GB/T1804-2000）
未注公差角度尺寸的极限偏差数值表（GB/T1804-2000）
未注公差倒角半径与倒角高度尺寸的极限偏差数值表（GB/T1804-2000）
说明：采用GB/T 1804规定线性、角度尺寸的一般（未注）公差，应在图样标题栏附近或技术要求、技术文件（如企业标准）中注出标准号及公差等级代号。

例如选用中等级时，标注为：未注线性、角度尺寸公差GB/T 1804－m
或未注尺寸公差GB/T 1804－m
直线度和平面度的未注公差值表（GB/T1184-1996）（单位：mm）
垂直度的未注公差值表（GB/T1184-1996）（单位：mm）
对称度的未注公差值表（GB/T1184-1996）（单位：mm）
圆跳动的未注公差值表（GB/T1184-1996）（单位：mm）
说明：采用GB/T 1184规定的一般（未注）形位公差，应在图样标题栏附近或技术要求、技术文件（如企业标准）中注出标准号及公差等级代号。

例如选用K等级时，标注为：未注形位公差GB/T 1184－k。

精密
±0.05 ±0.05 ±0.1 ±0.15
±0.2
±0.3
f
±0.5
—
中等
±0.1 ±0.1 ±0.2 ±0.3
±0.5
±0.8
m
±1.2
±2.0
粗糙
±0.2 ±0.3 ±0.5 ±0.8
±1.2
±2.0
c
±3.0
±4.0
最粗
— ±0.5 ±1.0 ±1.5
±2.5
±和倒角高度尺寸的极限偏差数值
公差等级
0~3
3~6
>6~30
>30
精密 f
中等 m
±0.2
±0.5
±1.0
±2.0
粗糙 c
最粗 v
±0.4
±1.0
±2.0
±4.0
注:倒圆半径和倒角高度的含义参见 GB/T6403.4
角度尺寸的极限偏差数值
公差等级 精密 f 中等 m 粗糙 c 最粗 v
0~10 ±1° ±1°30′ ±3°
>10~50 ±30′ ±1° ±2°
>50~120 ±20′ ±30′ ±1°
120~400 ±10′ ±15′ ±30′
>400 ±5′ ±10′ ±20′
2.未注形位公差等级表
图纸中未标注形位公差的结构，需按照 GB/T1184－1996《形状和位置公差未注公差 值》中的等级进行标注。
直线度和平面度未注公差值
公差等级 H K L
0~10 0.02 0.05 0.1
>10~30 0.05 0.1 0.2
>30~100 0.1 0.2 0.4
>100~300 0.2 0.4 0.8

一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。

一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。
