仪表、灯光的检查实训任务书

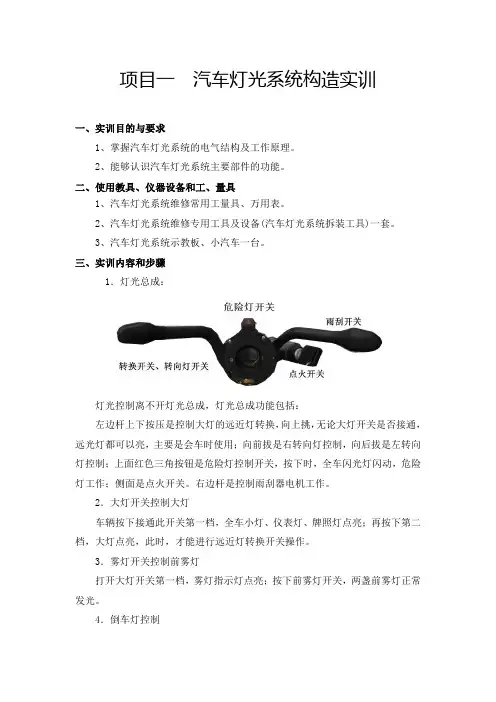

项目一汽车灯光系统构造实训一、实训目的与要求1、掌握汽车灯光系统的电气结构及工作原理。

2、能够认识汽车灯光系统主要部件的功能。

二、使用教具、仪器设备和工、量具1、汽车灯光系统维修常用工量具、万用表。

2、汽车灯光系统维修专用工具及设备(汽车灯光系统拆装工具)一套。

3、汽车灯光系统示教板、小汽车一台。

三、实训内容和步骤1．灯光总成：灯光控制离不开灯光总成，灯光总成功能包括：左边杆上下按压是控制大灯的远近灯转换，向上挑，无论大灯开关是否接通，远光灯都可以亮，主要是会车时使用；向前拔是右转向灯控制，向后拔是左转向灯控制；上面红色三角按钮是危险灯控制开关，按下时，全车闪光灯闪动，危险灯工作；侧面是点火开关。

右边杆是控制雨刮器电机工作。

2．大灯开关控制大灯车辆按下接通此开关第一档，全车小灯、仪表灯、牌照灯点亮；再按下第二档，大灯点亮，此时，才能进行远近灯转换开关操作。

3．雾灯开关控制前雾灯打开大灯开关第一档，雾灯指示灯点亮；按下前雾灯开关，两盏前雾灯正常发光。

4．倒车灯控制按下倒车灯开关，位于尾灯总成内的倒车灯发光，倒车灯点亮。

5．刹车灯控制按下刹车灯开关，位于尾灯总成内的刹车灯发光，刹车灯点亮。

6．顶灯控制调整顶灯开关，控制顶灯发光。

7．保险和继电器总成使用当灯光台架出现故障时，检查主要是保险，学会读懂保险总成；灯光控制继电器的应用，学会使用继电器。

四、实训操作注意事项1．检查元器件线路时，要求使用数字式万用表，增加准确度；2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

《灯光测试仪》实验指导书学院名称：交通与汽车工程学院适用专业 :汽车、汽发、汽电、交运、汽车月艮务工程编写单位：交通与汽车工程实验中心编写人:_________________________ 陈飞________________ 审核人: _______________________________________ 审批人: _______________________________________2009 年10 月10 B—、实验目的和任务1、掌握灯光测试仪的结构和工作原理。

2、了解灯光测试仪的测试步骤。

二、实验内容1、灯光测试仪的结构。

2、灯光测试仪工作原理。

3、灯光测试仪测试步骤。

三、实验仪器、设备及材料灯光测试仪实验台。

四、实验原理及测试过程re 1检验仪外形圈1—仪為箱升降手轮* 2—仪amK度相示标：3—尤度农，4一光束照対方向多力茨：5—光束照射方向选择旅示綻说；6—对正器：7—光度选择Stt： 8—现察由蓬：9—现察物：10—仪箱範；H —移动手把1、测试时，汽车停放的地面和测试仪同时处于水平，并且相互平行。

校准器与汽车的前大灯Z间应保持规定的距离(300mm) o这样，调整操作就可以在前大灯的前方进行。

2、对止器是用来校正被测试的汽车和测试仪是否处于止确的位置。

如若两者所处的位置不正确，可通过小车行进用推杆移动小车来实现。

3、第一步先测近光，在测试屮，光束通过仪器箱前的透镜照射到屏幕上，从观察窗口目视，同时旋转光束照射方向选择指示旋钮，使光斑明暗截止线左侧水平的部分与屏幕上的实现重合。

（如图2所示）图2前照灯近光在屏幕上情形这是光束照射方向选择指示旋钮上的读数值为近光光束下偏值。

旋钮上的刻度表示车辆照射距离为10米的屏幕上，光束中心的下偏值，单位为厘米。

左右偏移值以近光光斑明喑截止线的转角点在仪器屏幕上与V-V线不重合值直接读出。

刻度定义与旋钮刻度定义相同。

当近光光斑的明暗截止线左侧水平部分与屏幕上的实线重合时，按下近光按钮，可检验近光暗区的发光强度是否符合国家有关法规的规定。

一、实训背景随着汽车行业的快速发展，汽车灯光系统作为汽车的重要组成部分，其安全性和功能性越来越受到重视。

为了提高学生对汽车灯光系统的认识和操作技能，本实训课程针对汽车灯光系统进行了一系列的实验和操作训练。

二、实训目的1. 了解汽车灯光系统的基本组成和工作原理；2. 掌握汽车灯光系统的维护和检修方法；3. 培养学生的动手能力和实际操作技能；4. 提高学生对汽车灯光系统的安全意识和责任感。

三、实训内容1. 汽车灯光系统概述（1）汽车灯光系统的组成：汽车灯光系统主要由前照灯、雾灯、转向灯、尾灯、牌照灯、仪表灯、车内照明灯等组成。

（2）汽车灯光系统的工作原理：汽车灯光系统通过电源向灯光提供电能，使灯光发光，实现照明、信号、警示等功能。

2. 汽车灯光系统的维护（1）定期检查灯光系统的完整性，确保无损坏、无松动现象。

（2）定期检查灯光亮度，如发现亮度不足，应及时更换灯泡。

（3）定期检查灯光的清洁度，确保灯光清晰可见。

（4）定期检查灯光系统的线路，防止短路、漏电等故障。

3. 汽车灯光系统的检修（1）检查灯泡是否损坏，如有损坏，应及时更换。

（2）检查灯光线路是否接触良好，如有松动、老化现象，应及时修复。

（3）检查灯光系统是否短路，如有短路现象，应及时排除。

（4）检查灯光系统是否漏电，如有漏电现象，应及时修复。

4. 汽车灯光系统的故障诊断与排除（1）根据灯光系统的故障现象，初步判断故障原因。

（2）使用诊断仪器对灯光系统进行检测，确定故障点。

（3）针对故障点进行维修，排除故障。

四、实训过程1. 实训准备（1）了解实训课程内容和要求。

（2）熟悉实训设备和工具的使用方法。

（3）分组进行实训，明确各成员的职责。

2. 实训实施（1）讲解汽车灯光系统的基本组成和工作原理。

（2）指导学生进行灯光系统的维护和检修。

（3）进行灯光系统的故障诊断与排除实验。

（4）学生分组进行实际操作，教师进行指导。

3. 实训总结（1）学生汇报实训过程中的心得体会。

一、实训基本信息实训课程：汽车电器灯光实训院系：汽车工程系专业：汽车维修工程姓名：[您的姓名]学号：[您的学号]成绩评定：[您的成绩]指导老师：[指导老师姓名]实训时间：[实训开始时间]至[实训结束时间]实训地点：[实训地点]二、实训目的1. 理解汽车灯光系统的基本组成和功能。
