高强螺栓安装作业指导书

  • 格式：doc
  • 大小：36.00 KB
  • 文档页数：25

第 1 页 共 25 页 高强螺栓安装作业指导书 篇一：通用高强螺栓施工作业指导书 上海通用汽车有限公司武汉分公司FAM BC小 型发动机二期、SGE配套发动机项目 高强螺栓施工作业指导书 建设单位：上海通用汽车有限公司 设计单位：上海机电设计、机械工业第四设计研究院 监理单位：武汉鸿诚监理咨询有限责任公司 施工单位：武汉一冶钢结构有限责任公司 编 号： TY-004 编制时间： 2021年11月 目 录 1、工程概况................................................................................. 1 2、参考标准................................................................................. 2 3、术语 ........................................................................................ 3 第 2 页 共 25 页

4、摩擦型高强螺栓现场施工操作工艺 ......................................... 3 5、扭剪型高强螺栓现场施工操作工艺 ......................................... 5 6、高强度螺栓连接副的施工质量检查和验收 .............................. 6 7、质量标准................................................................................. 7 8、成品保护................................................................................. 9 1、工程概况 工程地址及交通条件： 本工程位于湖北省武汉市江夏经济开发区金港新区西临武金公 路，东临上海通用大道，北临通用园区中路，南临通用园区南路，整 个场地地形比较平整，交通便利，建设条件好。 工程项目范围及内容： 1.1 FAM BC 车间 第 3 页 共 25 页

本工程单层排架结构厂房3连跨，厂房全长290米，其中主体结 构部分266m，总宽63m，柱顶最高标高6.75米，桁架顶标高12.5m， 最大柱距21m，跨度为21m，建筑总面积为20825.07㎡，最大单体 吊装重量约14t（托架）。本钢结构制作安装工程主要包含钢柱、抗风 柱、桁架、托架、屋面及墙面檩条及水平支撑连接件等组成，钢结构 主体钢柱主要材质为Q345Bδ=12、16、20、40中厚钢板，桁架及 托架主要由轧制H型钢、HW350×350×12×19、HW200×200×8×12 组成，屋面檩条Z型钢，规格Z220×70×20×2，墙面主要是C型钢， 规格为C180×70×20×2。 本钢结构厂房形状规则，主体钢结构总量约1700t，其中箱型型 钢柱56根、H型钢柱44根、箱型钢柱最大重量3.7t，桁架最长为 21m，平均重量约6t，最大重量14t。钢结构构件主要连接方式为高 第 4 页 共 25 页

强螺栓连接，屋面墙皮等次构件为普通螺栓连接，部分少量构件连接 件之间为焊接连接。 1.2 发动机车间 该工程东西长245m，南北长126m，A-B、B-C、C-D、D-E、 E-F、F-G共6跨，跨距均为21m，1-12共12线，1~2、2~3线距 为28m，3~12线距均为21m，柱距均为7m，建筑高度车间为19.79m， 工程总量约为2750.42吨。 主钢架（框架柱、管桁架、附加梁及屋顶钢架）钢材选用Q345B 钢，冷弯墙皮、屋面檩条选用Q345钢；墙架柱钢材选用Q235B热 轧H型钢；支撑、系杆等次要构件选用Q235B钢；管桁架上下弦轧 制H型钢，腹杆为无缝钢管，共305件。屋面及墙皮为C型钢 C200*70*20*2.5、C250*70*20*2.5。 本钢结构厂房形状规则，其中箱型型钢柱81根、H型钢柱96根、 箱型钢柱最大重量3.9t，桁架最长为21m，平均重量约6t，最大重 第 5 页 共 25 页

量14t。钢结构构件主要连接方式为高强螺栓连接，屋面墙皮等次构 件为普通螺栓连接，部分少量构件连接件之间为焊接连接。 受构件结构形式影响，及结合设计要求，现场施工存在10.9S 级大六角及扭剪型高强螺栓。 因主构件之间连接方式全部为高强螺栓，因工厂制作及现场安装 存在一定的误差，部分高强螺栓孔位精度达不到安装要求，故制定本 高强螺栓作业指导书。 2、参考标准 2.1《钢结构设计规范》（GB50017-2002）； 2.2《钢结构工程施工质量验收规范》（GB50205-2001）； 2.3《建筑工程施工质量验收统一标准》（GB50300-2001）；2.4 本工程设计图纸及施工组织设计； 3、术语 3.1大六角头高强度螺栓连接副 大六角头高强度螺栓连接副由一个大六角头螺栓、一个螺母和两个垫 圈组成。 3.2扭剪型高强度螺栓连接副 扭剪型高强度螺栓连接副由一个螺栓、一个螺母和一个垫圈组成。 第 6 页 共 25 页

4、摩擦型高强螺栓现场施工操作工艺 4.1高强度螺栓连接安装时，在每个节点上穿入的临时螺栓和冲钉 数量，由安装时可能承受的荷载计算确定，并应符合下列条件； (1)不得少于安装总数的1/3； (2)不得少于两个临时螺栓； (3)冲钉穿入数量不宜多于临时螺栓的30%。 4.2不得用高强度螺栓兼做临时螺栓，以防损伤螺纹引起扭矩系 数的变化 4.3高强度螺栓的安装应在结构构件中心位置调整后进行，其穿 入方向应以施工方便为准，并力求一致。高强度螺栓连接副组装时， 螺母带圆台面的一侧应朝向垫圈有倒角的一侧。对于大六角头高强 度螺栓连接副组装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头。 4.4安装高强度螺栓时，严禁强行穿入螺栓（如用锤敲打）。如不 能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径应小于 篇二：高强螺栓施工作业指导书 大唐华银金竹山发电厂扩建工程 第 7 页 共 25 页

高 强 螺 栓 施 工 作 业 指 导 书 中国十五冶第一工程公司金竹山发电厂经理部 20xx年10月15日 审 批 栏 编制: 审核: 批准: 1．目的和适用范围 为了规范高强螺栓的施工管理，指导生产、提高安装质量制订本作业指导书。 本作业指导书适用于大唐华银金竹山电厂钢煤斗以及汽机房平台梁制作、安装中高强螺栓施工。 2．相关文件及标准 设计院设计的主厂房安装施工图 火电施工质量检验及评定标准第一篇《土建工程篇》 《钢结构工程施工及验收规范》（GB50205-2001） 电力建设施工及验收技术规范DL5007-92 建筑钢结构施工手册（ISBN7-80177-012-9） 《质量管理程序文件》中国十五冶金建设有限公司 3．主要施工机具设备 电动扳手。 4．材料要求 高强螺栓进场后，应严格按规定图纸要求进行验收，检查材质、型号应符合设计要求；并且具有相应的质量证明书、出厂合格证以及质量检验报告。 第 8 页 共 25 页

5．施工技术要求 5.1 高强螺栓连接副的储运与保管要求 5.1.1高强螺栓连接副应由制造厂按批配套供应，每个包装箱内都必须配套装有螺栓、螺母及垫圈，包装箱应能满足储运的要求，并具备防水、密封的功能。包装箱内应带有产品合格证书，包装箱外表面应注明批号、规格和数量。 5.1.2在运输、保管及使用过程中应轻装轻卸，防止损伤螺纹，发现螺纹损伤严重或雨淋过的螺栓不应使用。 5.1.3螺栓连接副应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆放，保管使用中不得混批。高强螺栓连接副包装箱码放底层应架空，距地面高度大于300mm，码高一般不大于5~6层。 5.1.4使用前尽可能不要开箱，以免破坏包装的密封型。开箱取出部分螺栓后也应原封包装好，以免沾染灰尘和锈蚀。 5.1.5高强度螺栓连接副在安装使用时，工地应按当天计划使用的规格和数量领取，当天安装剩余的也应妥善保管，有条件的话应送回仓库保管。 5.1.6在安装过程中，应注意保护螺栓，不得沾染泥沙等赃物和碰伤螺纹。使用过程中入发生异常情况，应立即停止施工，经检查确认无误后再行施工。 第 9 页 共 25 页

高强度螺栓连接副的保管时间不应超过6个月。当由于停工、缓建的原因，保管周期超过6个月时，若再次使用须按要求进行扭距系数试验或紧固轴力试验，检验合格后方可使用。 5.2高强度螺栓的制孔。 5.2.1高强螺栓连接中连接钢板的孔径略大于螺栓直径，并必须采取钻孔成型方法，钻孔后的钢板表面应平整、孔边无飞边和毛刺，连接板表面应无焊接飞溅物，油污等，螺栓孔径及允许偏差见表5-1。 5.2.2高强度螺栓连接板螺栓孔距允许偏差参见表5-2。 5.3 摩擦面的处理 摩擦面的处理一般结合钢构件表面处理方法一并进行处理，所不同的是摩擦面处理完毕不用涂防锈底漆。摩擦面的处理方法有近十种：喷砂法、化学处理—酸洗法、砂轮打磨法、钢丝刷人工除锈等。本工程采用喷砂法处理。 高强螺栓连接的钢结构在施工前，应对钢结构摩擦面的抗滑移系数进行复验。具体参见第6.2.2条的叙述。 抗滑移面的试验、试件和高强度螺栓的安装、应符合钢结构工程施工及验收规范的规定。试件在发运过程中，在抗滑移面上或孔的位置上所有用油漆写的标志，或沾上的泥土等杂物的，安装时必须加以处理；对处理好的抗滑移面必须加以保护，试件抗滑移面要保持干燥，不应在雨天复验作业，不得改变抗滑移面的

合集下载

t作业指导书(高强螺栓)26

t作业指导书(高强螺栓)26


3） 按下式计算扭矩系数:
K T Pd
其中：K-----扭矩系数； T-----施拧扭矩，N·m
d-----螺栓的螺纹规格，mm；
P----螺栓预拉力，kN。
中国海洋大学建设工程检测中心
作业指导书
高强螺栓
文件编号 版号 页码 颁布日期
HDJY-018 受控号
第 3 页共 3 页
2003.9
批准
李华军
1）取样数量：2000t为一批，采用双摩擦面的二栓拼接的拉力试件，每组3个。 2）先将冲钉打入试件孔定位，然后逐个换成装有压力传感器或贴有电阻片的高强度螺栓，或换
成同批经预拉力复验的扭剪型高强度螺栓。 （1）扭剪型高强度螺栓的预拉力，按同批复验预拉力的平均值取用。
5） 在试验中发生以下情况之一时，所对应的荷载可定为滑移荷载： （1） 试验机发生回针现象； （2） 试件侧面划线发生错动； （3） 试件突然发生“嘣”的响声。
（4） X-Y记录仪上变形曲线发生突变。 7）抗滑移系数，由下式确定：
NV m n f Pi i 1
其中： NV -------由试验测得的滑移荷载（kN）
n f ------摩擦面面数 取 n f 2
m
Pi ----试件滑移一侧高强度螺栓预拉力实测值(或同批螺栓连接副的预拉力平均
中国海洋大学建设工程检测中心
作业指导书
高强螺栓
文件编号 版号 页码 颁布日期
HDJY-020 受控号
第 1 页共 3 页
2002.1
批准
李华军
1、 执行标准
《钢结构工程施工质量验收规范》(GBT50205-2001)
《钢网架螺栓球节点用高强度螺栓》（GB/T16939-1997）
高强螺栓作业指导书简版

高强螺栓作业指导书简版

高强螺栓作业指导书引言概述：高强螺栓是一种常用的连接元件，广泛应用于建筑、桥梁、机械设备等领域。

为了确保高强螺栓的正确使用和施工安全，编写一份高强螺栓作业指导书是非常必要的。

本文将从五个大点出发，分别是螺栓的选择、螺栓的安装、螺栓的紧固力控制、螺栓的检测以及螺栓的维护，详细阐述高强螺栓的作业指导。

正文内容：1. 螺栓的选择1.1 材料选择：根据工程需求和环境条件选择适合的材料，常见的高强螺栓材料有碳钢、合金钢等。

1.2 规格选择：根据连接的要求和受力情况选择适当的螺栓规格，包括直径、长度等参数。

1.3 表面处理：根据使用环境选择适当的表面处理方式，如镀锌、热镀锌等，以提高螺栓的耐腐蚀性能。

2. 螺栓的安装2.1 基础准备：在进行螺栓安装前，确保基础表面平整、清洁，并进行必要的预埋件安装。

2.2 安装工具：选择适当的工具，如扳手、扭矩扳手等，确保螺栓的正确安装。

2.3 安装方法：采用正确的安装方法，如顺时针旋转、交叉紧固等，以确保螺栓的稳固连接。

3. 螺栓的紧固力控制3.1 扭矩控制：根据螺栓规格和连接要求，使用扭矩扳手进行扭矩控制，确保螺栓的适当紧固。

3.2 预紧力控制：根据螺栓规格和连接要求，使用合适的装置进行预紧力控制，确保螺栓的预紧力符合要求。

3.3 紧固力检测：使用合适的测力仪器进行紧固力检测，确保螺栓的紧固力符合设计要求。

4. 螺栓的检测4.1 外观检测：对螺栓进行外观检测，包括表面是否有裂纹、锈蚀等缺陷。

4.2 尺寸检测：对螺栓的直径、长度等尺寸进行检测，确保符合设计要求。

4.3 超声波检测：使用超声波检测仪器对螺栓进行无损检测，以发现潜在的缺陷。

5. 螺栓的维护5.1 定期检查：定期对螺栓进行检查，发现问题及时处理，确保螺栓的安全可靠。

5.2 清洁保养：保持螺栓的清洁，避免灰尘、污垢等物质对螺栓的腐蚀影响。

5.3 更换更新：根据螺栓使用寿命和检测结果，及时更换老化、损坏的螺栓，确保连接的可靠性。

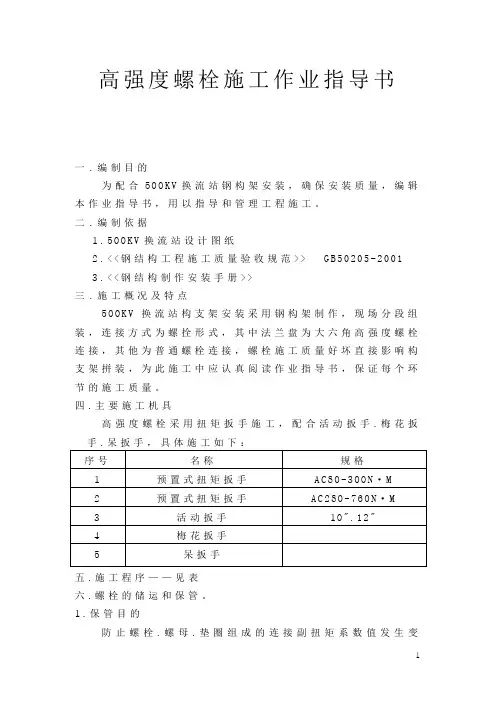

高强度螺栓施工作业指导书

高强度螺栓施工作业指导书

高强度螺栓施工作业指导书一.编制目的为配合500K V换流站钢构架安装，确保安装质量，编辑本作业指导书，用以指导和管理工程施工。

二.编制依据1.500K V换流站设计图纸2.<<钢结构工程施工质量验收规范>>G B50205-20013.<<钢结构制作安装手册>>三.施工概况及特点500K V换流站构支架安装采用钢构架制作，现场分段组装，连接方式为螺拴形式，其中法兰盘为大六角高强度螺栓连接，其他为普通螺栓连接，螺栓施工质量好坏直接影响构支架拼装，为此施工中应认真阅读作业指导书，保证每个环节的施工质量。

四.主要施工机具高强度螺栓采用扭矩扳手施工，配合活动扳手.梅花扳手.呆扳手，具体施工如下：五.施工程序——见表六.螺栓的储运和保管。

1.保管目的防止螺栓.螺母.垫圈组成的连接副扭矩系数值发生变化，影响高强度螺栓紧固轴力，其关系式为：M=K·D·PM——紧固轴力（N.M）K——扭矩系数P——导入螺栓的轴向拉力（K N）D——螺栓直径（M M）2.影响K值的因素高强度螺栓施工过程中，设计轴是紧固的目标值，且要求不大于±10%，所以要求扭矩系数离散性要小，否则施工轴力无法控制。

这不仅要由制造工艺保证，而且在储运和保管中由于螺栓.螺母.垫圈生锈，螺纹损伤或沾上油污脏物或干燥等，都会使扭矩系数发生变化，因此加强储运和保管是施工质量的关键。

3.措施①在装车.卸车和运输及保管过程中要轻装.轻放，防止包装箱损坏，损伤螺栓②高强螺栓连接副按包装箱注明的规格.批号.编号.供货日期，认真清理，分类保管。

对于到货螺栓按照使用部位存放，不同的不准混放。

③资料收集齐全，包合格证.检测报告。

④室内保持干燥，防止生锈和被脏物沾污。

⑤在安装前严禁任意开箱，开箱后对发现的问题及时反馈，防止不合格螺栓进入现场。

⑥严格发放手续，做好记录。

⑦工地安装时，不得随意擲放，应存放在专用箱内，对于未用完部分，要当天按批号回收入库，做好记录。

高强螺栓作业指导书

高强螺栓作业指导书

高强螺栓作业指导书引言概述：高强螺栓是一种常用于工程结构中的紧固件，具有承载能力强、耐腐蚀性好等特点。

为了确保高强螺栓的正确使用和安全施工，本指导书将从螺栓的选择、安装、紧固力控制、检测以及维护等五个方面进行详细阐述。

一、螺栓选择1.1 材质选择：根据工程结构的要求和工作环境的特点，选择适合的高强螺栓材质，如碳钢、合金钢或不锈钢等。

1.2 规格选择：根据工程设计要求和承载力计算结果，选择适当的高强螺栓规格，包括螺纹直径、长度和牙距等参数。

1.3 表面处理：根据工作环境的要求，对高强螺栓进行表面处理，如镀锌、热镀锌或涂层等，以提高螺栓的耐腐蚀性能。

二、螺栓安装2.1 准备工作：在安装高强螺栓之前，确保工作区域清洁，检查螺栓和连接件的完整性和质量。

2.2 安装方法：根据设计要求和施工要求，选择适当的安装方法，如直接安装、预紧装配或液压装配等。

2.3 安装注意事项：在安装过程中，要注意螺栓的定位、方向和间距，确保螺栓与连接件之间的配合度和紧固力的均匀分布。

三、紧固力控制3.1 紧固力计算：根据工程设计要求和螺栓规格，计算出高强螺栓的紧固力，确保其承载能力满足工程结构的要求。

3.2 紧固力控制方法：根据实际情况和经验，选择适当的紧固力控制方法，如扭矩控制、角度控制或拉伸控制等。

3.3 紧固力检测：在紧固完成后，使用合适的工具和设备对螺栓的紧固力进行检测，确保其符合设计要求和施工标准。

四、螺栓检测4.1 外观检测：对安装完成的高强螺栓进行外观检测，包括螺纹是否完整、表面是否有损伤等。

4.2 力学性能检测：使用合适的设备对螺栓的力学性能进行检测，包括拉伸强度、屈服强度和延伸率等。

4.3 非破坏性检测：采用超声波、磁粉探伤等非破坏性检测方法，对螺栓进行内部缺陷的检测，确保其质量和可靠性。

五、螺栓维护5.1 定期检查：定期对高强螺栓进行检查，包括外观、紧固力和连接件的状态等，及时发现和处理问题。

5.2 清洁保养：定期清洁螺栓和连接件，去除表面污物和锈蚀，保持其良好的工作状态。
