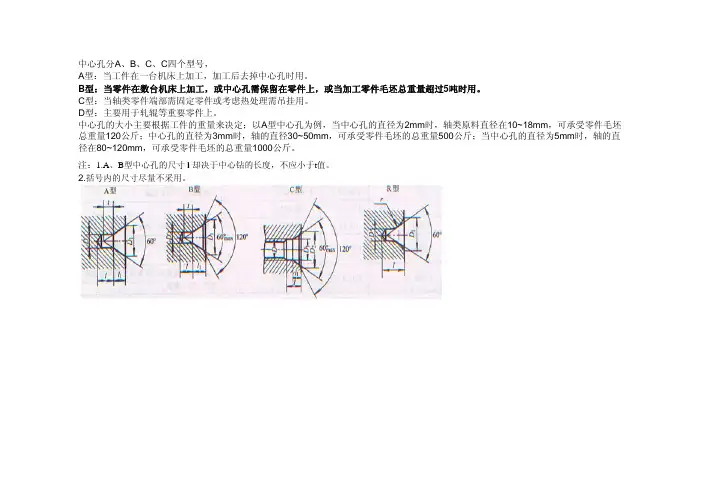

中心孔型 及尺寸

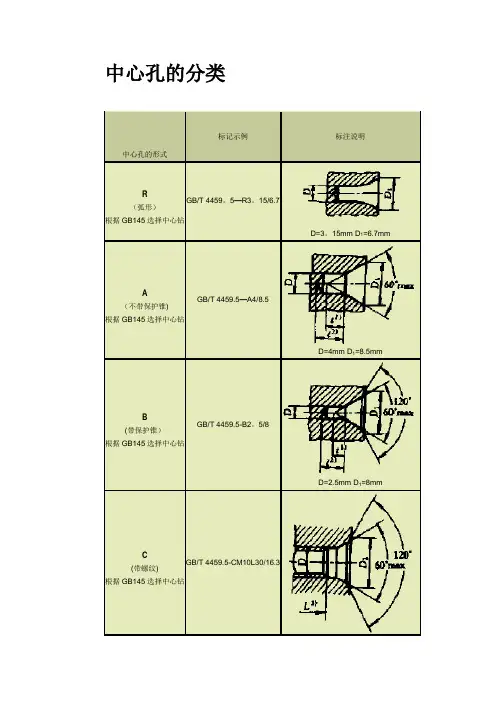

中心孔的分类

中心孔的形式 标记示例 标注说明

R

（弧形）

根据GB145选择中心钻 GB/T 4459。5—R3。15/6.7

D=3。15mm D1=6.7mm

A

（不带保护锥)

根据GB145选择中心钻 GB/T 4459.5—A4/8.5

D=4mm D1=8.5mm

B

(带保护锥）

根据GB145选择中心钻 GB/T 4459.5-B2。5/8

D=2.5mm D1=8mm

C

(带螺纹)

根据GB145选择中心钻 GB/T 4459.5-CM10L30/16.3

D=M10 L=30mm D2=16.3mm

中心孔的符号

为了表达在完工的零件上是否保留中心孔的要求,可采用下表中规定的符号。

要求 符号 标注示例 解释

在完工的零件上要求保留中心孔 要求做出B型中心孔

D=2。5 D1=8在完工的零件上要求保留

在完工的零件上可以保留中心孔 用A型中心孔D=4

D1=8。5在完工的零件上是否保留都可以

在完工的零件上不允许保留中心孔 用A型中心孔D=1。6

D1=3.35在完工的零件上不允许保留

符号的尺寸及其各部分的比例关系如图1。

d’= 1

h

10

H1=1.4h

h=字体高度

a—标注中心孔符号的区域

b—零件轮廓的图线粗度

图1

在图样上的标注

对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号,如表所示。如同一轴的两端中心孔相同,可只在其一端标出,但应注出其数量(图2)。

图2

如需指明中心孔的标准代号时,则可标注在中心孔型号的下方（图3,4)。

图3

图4

中心孔工作表面的粗糙度应在引出线上标出(图5、图6），表面粗糙度的上限值为1.25µm.

以中心孔的轴线为基准时，基准代(符）号可按图5、图6的方法标注。

图5

图6

心孔的表示方法摘要：CBQ800自动标签冲切机的故障分析暂停指令G04数控铣床编程破解汽车冲压模具技术难题菲赛普1101DX型数控钻床UG的参数化建模方法及三维零件库的创建基于数据库的刀具管理系统的设计与实现 砂轮产品知识螺纹类零件7的数控车床加工编程敏捷制造——21世纪机械制造业的发展趋势之一英威腾CHE矢量变频器在数控雕刻机床上的应用镗削和镗刀一重研制成功核电主容器堆芯支撑块车铣加工专机车床知识介绍UG 系统管理由PLC到PAC：该如何改进您的系统？装备制造高景气行业 核心是自主创新国内民企首台百吨级减速机在常问世工具机业转型配合高科技产业发展设定参数实现加工中心刚性攻丝 [标签：tag] 本文根据GB4459。5—1999等资料撰写。 中心孔的分类 中心孔的形式 标记示例 标注说明 R （弧形） 根据GB145选择中心钻 GB/T 4459。5-R3.15/6.7 D=3.15mm D 1 =6。7mm A （不带保护锥） 根据GB145选择中心钻

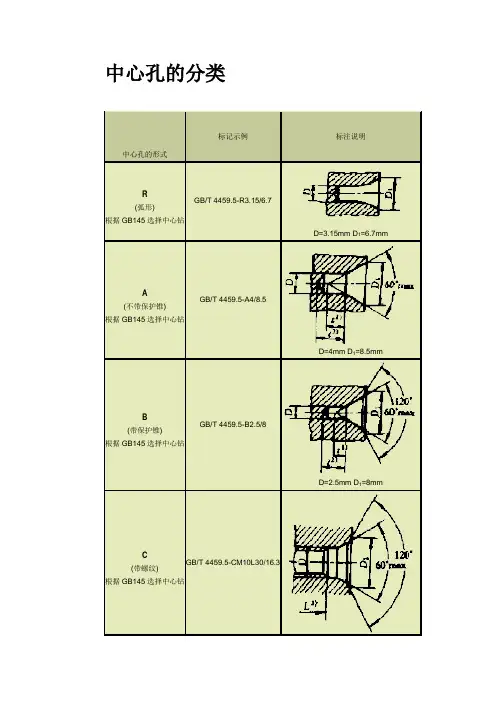

中心孔的分类

中心孔的形式

标记示例 标注说明

R

(弧形)

根据GB145选择中心钻 GB/T 4459.5-R3.15/6.7

D=3.15mm D1=6.7mm

A

(不带保护锥)

根据GB145选择中心钻 GB/T 4459.5-A4/8.5

D=4mm D1=8.5mm

B

(带保护锥)

根据GB145选择中心钻 GB/T 4459.5-B2.5/8

D=2.5mm D1=8mm

C

(带螺纹)

根据GB145选择中心钻 GB/T 4459.5-CM10L30/16.3

D=M10 L=30mm D2=16.3mm

中心孔的符号

为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。

要求 符号 标注示例 解释

在完工的零件上要求保留中心孔 要求做出B型中心孔

D=2.5 D1=8在完工的零件上要求保留

在完工的零件上可以保留中心孔 用A型中心孔D=4

D1=8.5在完工的零件上是否保留都可以

在完工的零件上不允许保留中心孔 用A型中心孔D=1.6

D1=3.35在完工的零件上不允许保留

符号的尺寸及其各部分的比例关系如图1。

d'= 1

h

10

H1=1.4h

h=字体高度

a-标注中心孔符号的区域

b-零件轮廓的图线粗度

图1

在图样上的标注

对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。

图2

如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。

图3

图4

中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。

以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。

图5

图6

心孔的表示方法摘要：CBQ800自动标签冲切机的故障分析暂停指令G04数控铣床编程破解汽车冲压模具技术难题菲赛普1101DX型数控钻床UG的参数化建模方法及三维零件库的创建基于数据库的刀具管理系统的设计与实现 砂轮产品知识螺纹类零件7的数控车床加工编程敏捷制造——21世纪机械制造业的发展趋势之一英威腾CHE矢量变频器在数控雕刻机床上的应用镗削和镗刀一重研制成功核电主容器堆芯支撑块车铣加工专机车床知识介绍UG 系统管理由PLC到PAC：该如何改进您的系统？装备制造高景气行业 核心是自主创新国内民企首台百吨级减速机在常问世工具机业转型配合高科技产业发展设定参数实现加工中心刚性攻丝 [标签:tag] 本文根据GB4459.5-1999等资料撰写。 中心孔的分类 中心孔的形式 标记示例 标注说明 R (弧形) 根据GB145选择中心钻 GB/T

精选文库

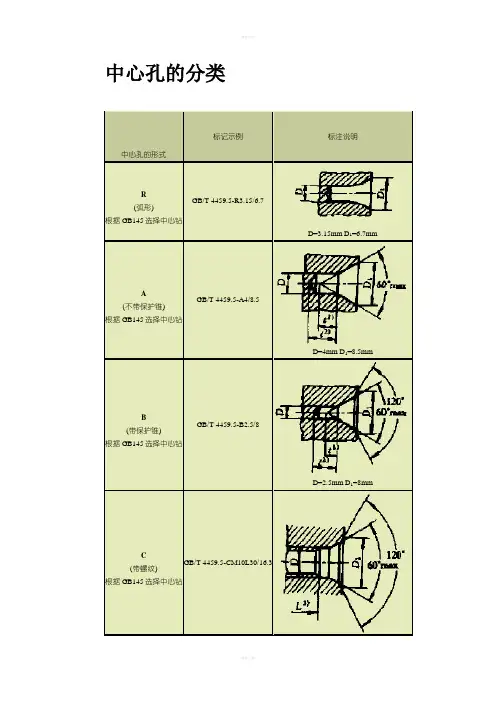

欢迎下载 中心孔的分类

中心孔的形式 标记示例 标注说明

R

(弧形)

根据GB145选择中心钻 GB/T 4459.5-R3.15/6.7

D=3.15mm D1=6.7mm

A

(不带保护锥)

根据GB145选择中心钻 GB/T 4459.5-A4/8.5

D=4mm D1=8.5mm

B

(带保护锥)

根据GB145选择中心钻 GB/T 4459.5-B2.5/8

D=2.5mm D1=8mm

C

(带螺纹)

根据GB145选择中心钻 GB/T 4459.5-CM10L30/16.3

精选文库

欢迎下载 D=M10 L=30mm D 精选文库

欢迎下载

2=16.3mm

中心孔的符号

为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。

要求 符号 标注示例 解释

在完工的零件上要求保留中心孔 要求做出B型中心孔

D=2.5 D1=8在完工的零件上要求保留

在完工的零件上可以保留中心孔 用A型中心孔D=4

D1=8.5在完工的零件上是否保留都可以

在完工的零件上不允许保留中心孔 用A型中心孔D=1.6

D1=3.35在完工的零件上不允许保留

符号的尺寸及其各部分的比例关系如图1。

d'= 1

h

10

H1=1.4h

h=字体高度

a-标注中心孔符号的区域

b-零件轮廓的图线粗度 精选文库

欢迎下载

图1

在图样上的标注

对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。

图2

如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。 精选文库

欢迎下载

图3

图4

中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。

以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。

中心孔旳表达措施

中心孔旳分类

中心孔旳形式 标记示例 标注阐明

Ｒﻫ(弧形)ﻫ根据ＧB145选择中心钻 ＧＢ/T 4459．5－Ｒ3．１5/6．7

ﻫD=３.１５ｍm D1=6．7mm

Ａﻫ(不带保护锥）

根据GＢ1４5选择中心钻 GＢ/T 44５9.５-Ａ４/8.5

ﻫＤ=4mm D1=8.５ｍm

Ｂ

(带保护锥)ﻫ根据ＧＢ145选择中心钻 GB/Ｔ 44５９.5-Ｂ2.５／8

ﻫD=２.5mm D１=８mｍ

Ｃ

(带螺纹)ﻫ根据GB１4５选择中心钻 GB/Ｔ 445９.5-CM１0L30/1６.3

ﻫD=M10

L=30mm D2＝16.3mm

中心孔旳符号

为了体现在竣工旳零件上与否保存中心孔旳规定，可采用下表中规定旳符号。

规定 符号 标注示例 解释

在竣工旳零件上规定保存中心孔

规定做出B型中心孔 Ｄ=2.5 D１=8在竣工旳零件上规定保存

在竣工旳零件上可以保存中心孔

用A型中心孔D=4 D1=８.５在竣工旳零件上与否保存都可以

在竣工旳零件上不容许保存中心孔

用Ａ型中心孔D=1.6 D1＝3．３5在竣工旳零件上不容许保存

符号旳尺寸及其各部分旳比例关系如图１。

d＇= 1

h

10

ﻫH１=1.4h

h=字体高度ﻫａ-标注中心孔符号旳区域ﻫb－零件轮廓旳图线粗度

图1

在图样上旳标注

对于已有相应原则规定旳中心孔，在图样中可不绘制具体构造,只需注出其代号,如表所示。犹如一轴旳两端中心孔相似，可只在其一端标出,但应注出其数量(图2)。

ﻫ图2

如需指明中心孔旳原则代号时，则可标注在中心孔型号旳下方(图3,4）。

图3 ﻫ图4

中心孔工作表面旳粗糙度应在引出线上标出(图5、图6），表面粗糙度旳上限值为１．25µm。

以中心孔旳轴线为基准时，基准代(符)号可按图5、图6旳措施标注。

ﻫ图6 ﻫ图5
