中心孔类型：
中心孔分为A、B、C和R四个型号
A型：当工件在一台机床上加工，加工后去掉中心孔时用。
B型：当零件在几台机床上加工，或中心孔需保留在零件上，或当加工零件毛坯总重量超过5吨时用。
C型：当轴类零件端部需固定零件或考虑热处理需吊挂用。
R型：主要用于轧辊等重要零件上。
中心孔的大小主要根据工件的重量来决定，以A型中心孔为例，当中心孔的直径为2mm时，轴类原料直径为10-18mm，可承受零件毛坯总重量120公斤；中心孔的直径为3mm时，轴的直径为30-50mm，可承受零件毛坯总重量500公斤；当中心孔的直径为5mm时，轴的直径为80-120mm，可承受零件毛坯总重量1000公斤。
注：1. A、B型中心孔的尺寸l取决于中心钻的长度，不应小于t值。
2. 括号内的尺寸尽量不采用。
本文根据GB4459.5-1999等资料撰写。

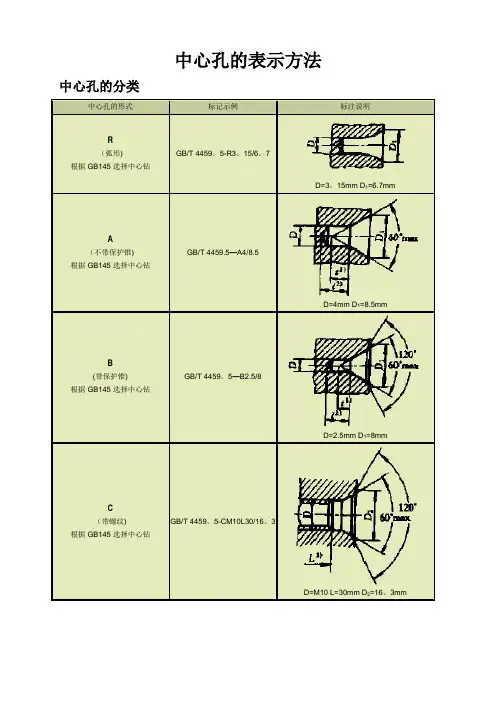

时间：2021.03.02 创作：欧阳数中心孔的分类中心孔的形式标记示例标注说明R(弧形)GB/T 4459.5-R3.15/6.7根据GB145选择中心钻D=3.15mm D1=6.7mmA(不带保护锥)GB/T 4459.5-A4/8.5根据GB145选择中心钻D=4mm D1=8.5mmB(带保护锥)GB/T 4459.5-B2.5/8根据GB145选择中心钻D=2.5mm D1=8mmC(带螺纹)根据GB145选择中心钻GB/T 4459.5-CM10L30/16.3D=M10 L=30mm D2=16.3mm中心孔的符号要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6D1=3.35在完工的零件上不允许保留d'=1h 10H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图5图6时间：2021.03.02创作：欧阳数。

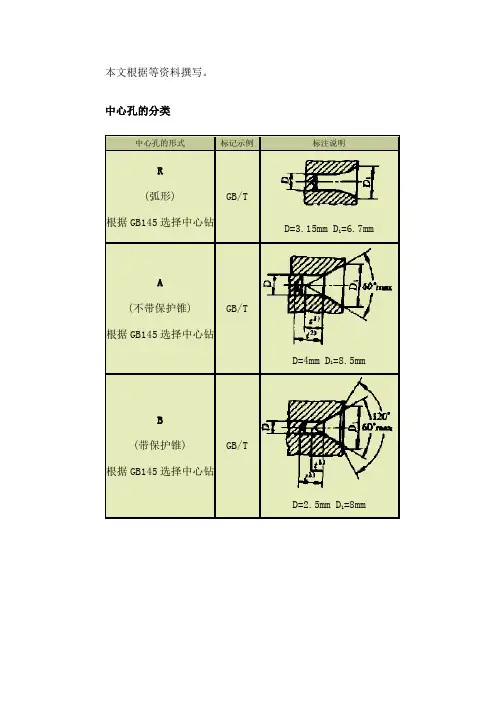

中心孔的分类D=3.15mm D1=6.7mmD=4mm D1=8.5mmD=2.5mm D1=8mmGB/T 4459.5-CM10L30/16.3中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
在完工的零件上要求保留中要求做出D=2.5 D 零件上要求保留在完工的零件上可以保留中用D 上是否保留都可以在完工的零件上不允许保留用D 上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'= 1 h10H 1=1.4h h=字体高度 a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm 。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
