计 算 书

CALCULATION DOCUMENT

工程编号：

工程名称：

项目名称：

设计阶段：

设计专业：

计算内容：

专业负责人：

计 算 人：

校 对 人：

审 核 人：

日 期：

________________________________________________________________________________

3D3S 此处填写设计单位名称

Name of the design company here 目 录

1 设计依据............................................................................................................................................. 1

2 计算简图............................................................................................................................................. 1

3 荷载与组合......................................................................................................................................... 2

3.1 节点荷载 .................................................................................................................................. 2

3.2 单元荷载 .................................................................................................................................. 2

3.3 其它荷载 .................................................................................................................................. 4

3.4 荷载组合 .................................................................................................................................. 4

4 内力位移计算结果 ............................................................................................................................. 5

4.1 内力 .......................................................................................................................................... 5

4.1.1 工况内力 .......................................................... 5

4.1.2 组合内力 .......................................................... 5

4.1.3 最不利内力 ........................................................ 5

4.1.4 内力包络及统计 .................................................... 9

4.2 位移 ........................................................................................................................................ 14

4.2.1 工况位移 ......................................................... 15

4.2.2 组合位移 ......................................................... 15

5 设计验算结果 ................................................................................................................................... 18

5.1 设计验算结果图及统计表 .................................................................................................... 18

5.2 设计验算结果表 .................................................................................................................... 22

附录 ...................................................................................................................................................... 23 同济大学3D3S软件

1 1 设计依据

《钢结构设计规范》 （GB50017-2003）

《建筑结构荷载规范》 （GB50009-2012）

《建筑抗震设计规范》 （GB50011-2010）

《建筑地基基础设计规范》 （GB50007-2011）

《钢结构焊接规范》 （GB50661-2011）

《钢结构高强度螺栓连接技术规程》 （JGJ82-2011）

2 计算简图

计算简图 (圆表示支座，数字为节点号)

同济大学3D3S软件

2 3 荷载与组合

结构重要性系数： 1.00

3.1 节点荷载

3.2 单元荷载

1) 工况号: 0

*输入的面荷载:

序号 荷载类型 导荷方式 体形系数 面荷载值

(基本风压)

kN/m2

1 恒载 双向杆件 -- 1.80

面荷载分布图:

面荷载序号1分布图（实线表示荷载分配到的单元） 同济大学3D3S软件

3

2) 工况号: 1

*输入的面荷载:

序号 荷载类型 导荷方式

体形系数 面荷载值

(基本风压)

kN/m2

1

活载 双向杆件 -- 0.50

面荷载分布图:

面荷载序号1分布图（实线表示荷载分配到的单元）

3) 工况号: 2

*输入的面荷载:

序号 荷载类型 导荷方式

体形系数 面荷载值

(基本风压)

kN/m2

1 风载 双向杆件 1.00 0.55

面荷载分布图:

同济大学3D3S软件

4

面荷载序号1分布图（实线表示荷载分配到的单元）

3.3 其它荷载

(1). 地震作用

无地震。

(2). 温度作用

无温度作用。

3.4 荷载组合

(1) 1.20 恒载 + 1.40 活载工况1

(2) 1.20 恒载 + 1.40 风载工况2

(3) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2

(4) 1.20 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况2

(5) 1.00 恒载 + 1.40 风载工况2

同济大学3D3S软件

5 4 内力位移计算结果

4.1 内力

4.1.1 工况内力

4.1.2 组合内力

4.1.3 最不利内力

各效应组合下最大支座反力设计值(单位：kN、kN.m)

节点号 控制 组合号 组合

序号 Nx Ny Nz Mx My Mz

Nx最大 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

Ny最大 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

Nz最大 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

Mx最大 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

My最大 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

Mz最大 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

1 合力最大 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

Nx最小 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

Ny最小 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

Nz最小 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

Mx最小 4 1 -40.9 -13.3 31.3 -9.4 0.0 -2.7

My最小 1 1 -31.5 -10.2 23.8 -7.2 0.0 -2.1

合集下载

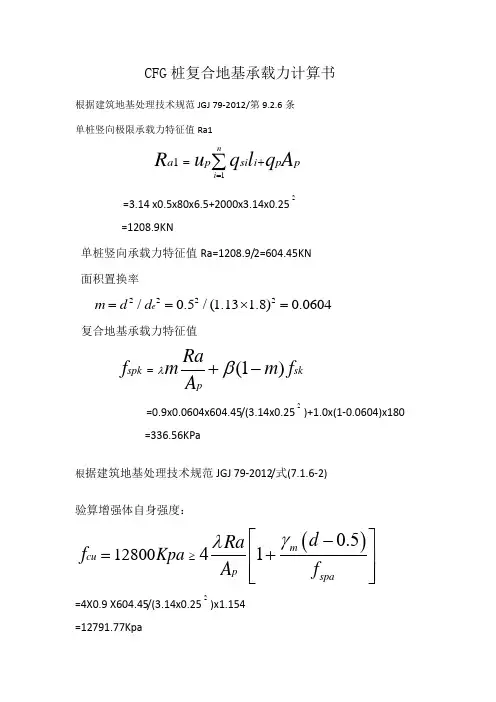

CFG桩复合地基承载力计算书

CFG桩复合地基承载力计算书

CFG桩复合地基承载力计算书

根据建筑地基处理技术规范JGJ 79-2012/第9.2.6条

单桩竖向极限承载力特征值Ra1

11niapsiippRuqlqA

=3.14 x0.5x80x6.5+2000x3.14x0.252

=1208.9KN

单桩竖向承载力特征值Ra=1208.9/2=604.45KN

面积置换率

2222/0.5/(1.131.8)0.0604emdd

复合地基承载力特征值

(1)spkskpRafmmfA

=0.9x0.0604x604.45/(3.14x0.252)+1.0x(1-0.0604)x180

=336.56KPa

根据建筑地基处理技术规范JGJ 79-2012/式(7.1.6-2)

验算增强体自身强度：

1280040.51mcupspaKpadRafAf

=4X0.9 X604.45/(3.14x0.252)x1.154

=12791.77Kpa

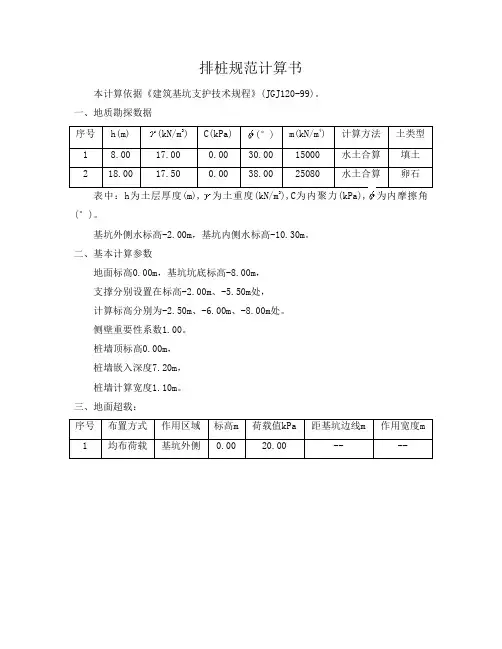

排桩规范计算书

排桩规范计算书

排桩规范计算书

本计算依据《建筑基坑支护技术规程》(JGJ120-99)。

一、地质勘探数据

序号 h(m) (kN/m3) C(kPa) (°)

m(kN/m4) 计算方法 土类型

1 8.00 17.00 0.00 30.00 15000 水土合算 填土

2 18.00 17.50 0.00 38.00 25080 水土合算 卵石

表中：h为土层厚度(m),为土重度(kN/m3),C为内聚力(kPa),为内摩擦角(°)。

基坑外侧水标高-2.00m，基坑内侧水标高-10.30m。

二、基本计算参数

地面标高0.00m，基坑坑底标高-8.00m，

支撑分别设置在标高-2.00m、-5.50m处，

计算标高分别为-2.50m、-6.00m、-8.00m处。

侧壁重要性系数1.00。

桩墙顶标高0.00m，

桩墙嵌入深度7.20m，

桩墙计算宽度1.10m。

三、地面超载：

序号 布置方式 作用区域 标高m 荷载值kPa 距基坑边线m 作用宽度m

1 均布荷载 基坑外侧 0.00 20.00 -- --

排桩简图

四、全部工况下经典法计算结果图:

水土压力合力(kN/m)：

水土压力合力(kN/m)

最大水土压力合力553.6，标高-9.7。

弯矩(kN.m)：

最大正弯矩98.1，标高-6.5；最大负弯矩-90.7，标高-4.2。

剪力(kN)：

最大正剪力73.1，标高-2.1；最大负剪力-87.8，标高-8.5。

五、主动、被动土压力强度图

六、各阶段计算过程

(1)第一阶段,挖土深2.50m，挡土桩(墙)呈悬臂状

15281：1.5放坡1522杂填土容重17kN/m3粘聚力0内摩擦角30°卵石层容重17.5kN/m3粘聚力0内摩擦角38°2.5m常水位1526

计算过程如下：

基坑边第1阶段桩墙滑动线图 K=8.18

0.00-2.00-2.50-8.00 6.67 18.00 18.00 20.83 20.83 259.66 第1阶段主动、被动水土压力合力图

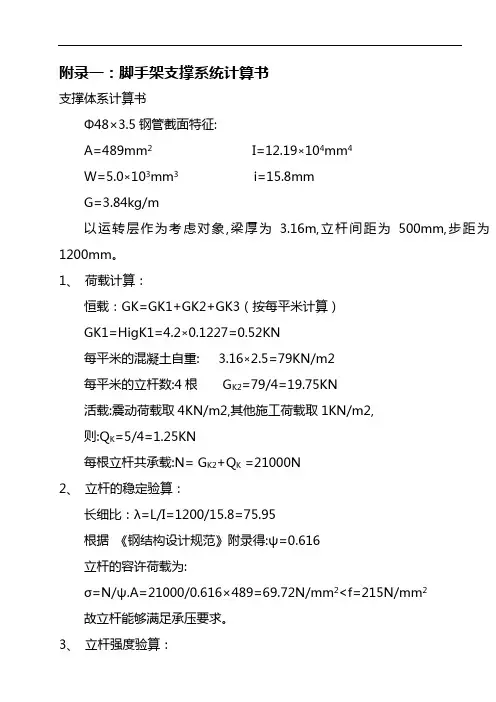

脚手架支撑系统计算书

脚手架支撑系统计算书

附录一：脚手架支撑系统计算书

支撑体系计算书

Φ48×3.5钢管截面特征:

A=489mm2 I=12.19×104mm4

W=5.0×103mm3 i=15.8mm

G=3.84kg/m

以运转层作为考虑对象,梁厚为3.16m,立杆间距为500mm,步距为1200mm。

1、 荷载计算：

恒载：GK=GK1+GK2+GK3（按每平米计算）

GK1=HigK1=4.2×0.1227=0.52KN

每平米的混凝土自重: 3.16×2.5=79KN/m2

每平米的立杆数:4根 GK2=79/4=19.75KN

活载:震动荷载取4KN/m2,其他施工荷载取1KN/m2,

则:QK=5/4=1.25KN

每根立杆共承载:N= GK2+QK =21000N

2、 立杆的稳定验算：

长细比：λ=L/I=1200/15.8=75.95

根据 《钢结构设计规范》附录得:ψ=0.616

立杆的容许荷载为:

σ=N/ψ.A=21000/0.616×489=69.72N/mm2

故立杆能够满足承压要求。

3、 立杆强度验算：

σ=N/A=21000/489=42.95N/mm 强度满足要求

4、 结论

由以上计算可知，选φ48×3.5普通脚手管,间距500mm,步距1200mm,可以满足使用要求。

附录二：柱箍计算书

框架柱箍计算书

取柱截面尺寸为：3300mm×3400mm，柱高度取8.4m,混凝土浇筑速度考虑为3m/h,混凝土入模温度考虑为15℃,柱箍间距按400mm考虑。

1、 混凝土侧压力

坍落度考虑为：110～150mm，KS取1.15

掺缓凝剂, KW取1.2

Pm1=4+1500/(T+30).KS.KW.V1/3

=70.34KN/m2

Pm2=25H

=210 KN/m2

取较小值:Pm=70.34KN/m2

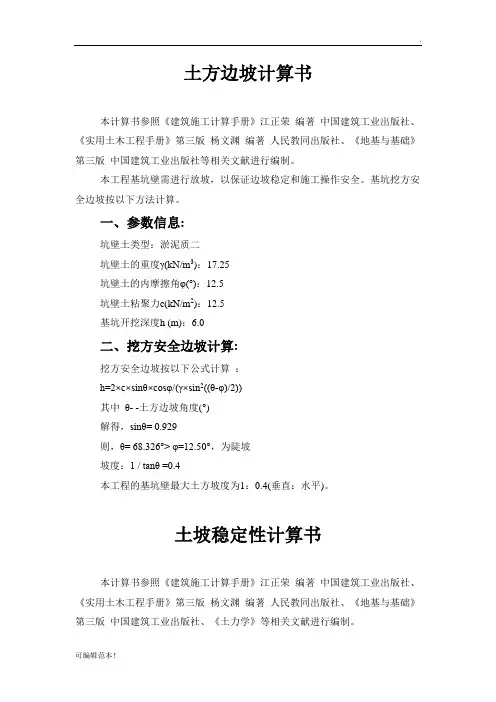

土方边坡计算计算书
