村庄现状图绘制要求 1、现状电子文档格式的选用应符合表1.1的规定。图形文件应尽量减小文档尺寸（地形可使用“外部参照块”在图形文件中被引用）。电子文档文件名称的选用应统一为“XX村土地利用现状图.DWG”。 表1.1 电子文档格式 序号 内容 文件格式 扩展名 备注

1 地形 AutoCAD *.DWG 图像 *.TIF; *.JPG 2 图纸 AutoCAD *.DWG 2.AutoCAD图形文件中的图层名称、线型和颜色的选用应符合表2.1的规定。AutoCAD图形文件中的图层归类应准确、恰当。 表2.1 AutoCAD图层

序号 AutoCAD 图层 说 明 颜色 线型 AutoCAD

颜色号 图式

1 RD-中线 所有道路 1 点划线 2 RD-红线 7 实线 3 RD-铁路线 铁路线、轻轨线 7 4 RD-地道天桥 桥及道路相关辅助线 7 实线 5 YD-R1 村民住宅用地 51 实线 6 YD-R2 居民住宅用地 50 实线 7 YD-R3 其他居住用地 41 实线 8 YD-C1 村务管理用地 241 实线 9 YD-C2 教育设施用地 240 实线 10 YD-C3 文体娱乐设施用地 21 实线 11 YD-C4 防疫保健设施用地 30 实线 12 YD-C5 商贸金融设施用地 11 实线 13 YD-M1 一类工业生产设施用地 35 实线 14 YD-M2 二类工业生产设施用地 37 实线 15 YD-M3 一类农业生产设施用地 35 实线 16 YD-M4 二类农业设施生产用地 37 实线 16 YD-M5 仓储用地 181 实线 17 YD-S1 道路用地 8 实线 18 YD-S2 广场用地 8 实线 19 YD-S3 公路交通设施用地 9 实线 20 YD-S4 其他交通设施用地 9 实线 21 YD-U1 公用工程用地 144 实线 22 YD-U2 环卫设施用地 144 实线 23 YD-U3 其他公用设施用地 144 实线 24 YD-G1 公共绿地 100 实线 25 YD-G2 防护绿地 94 实线 26 YD-E1 水域 131 实线 27 YD-E2 耕地 60 实线 28 YD-E3 园地 93 实线 29 YD-E4 林地 84 实线 30 YD-E5 牧草地 71 实线 31 YD-E6 弃置地 71 实线 32 YD-E7 露天矿用地 54 实线 33 YD-CODE 用地性质代码及圆圈 7 实线 34 KZ-指标符号 各种图示符号、出入口方位 7 实线 35 HX-地块线 地块划分线 7 点划线 36 HX-用地红线 用地红线 1 点划线 37 HX-规划界线 规划界线 10 粗双点划线 38 HX-行政界线 行政界线 20 细双点划线 39 HX-单位界线 单位界线 30 虚线

40 TX-图框 图框、图签、会签、风玫瑰、标题文字 7 实线 41 TX-图例 图例及图例文字 7 实线 42 TX-坐标网 坐标网及坐标网文字 7 实线 43 TX-地名 地名、单位名、水系名 7 实线 44 TX-道路名 道路名称 7 实线 45 TX-文字说明 一些文字类的实体 7 实线 46 TX-表格 各种表格 7 实线 47 DM-坐标 坐标 7 实线 48 DM-尺寸标注 各种尺寸标注、路宽标注 7 实线 49 DM-标高 道路标高 7 实线 50 DM-坡度 道路坡度文字及箭头 7 实线 51 DM-横断面 道路横断面图及符号 7 实线 52 DM-断面线 道路断面线 7 实线 53 DM-半径 圆弧半径、道路弯道曲线元素 7 实线 54 DX-等高线 等高线 7 实线 55 DX-地形 光栅地形图或矢量地形图 9 实线 56 GX-给水 规划给水管线、设施 5 57 GX-给水现状 现状给水管线、设施 152 58 GX-给水标注 给水文字注记、标高 7 实线

59 GX-雨水 现状及规划雨水管线、设施、排水箭头 30

60 GX-污水 现状及规划规划污水管线、设施、排水箭头 30 61 GX-雨污合流 现状及规划雨污合流管线、设施、排水箭头 30 62 GX-排水渠 排水灌渠、沟渠、撇洪渠 192 虚线 63 GX-检查井 排水检查井、溢流井、雨水口 7 实线

64 GX-排水标注 排水文字注记、标高、排水出口 7 实线

65 GX-电力 现状及规划规划电力线、设施、电压等级标注 6 66 GX-电力走廊 高压走廊、电缆通道 200 虚线 67 GX-电力标注 电力文字注计、负荷标注 7 实线

68 GX-电讯 现状及规划规划电讯线、设施、电讯参数标注 3 69 GX-电讯标注 电讯文字注计、用户数标注 7 实线 70 XZ-现状村民建筑 7 细实线

71 XZ-现状公共建筑 7 细双实线 72 GH-现状村民建筑 7 粗实线 73 GH-现状公共建筑 7 粗双实线

3.用地图例应为彩色图例。用地图例中的用地性质类别对应于《村庄用地代号及分类表》表(附录)中的大类或中类。彩色用地图例应选用AutoCAD实心填充（“HATCH”命令中选“SOLID”图案,图层名为“YD-”+用地性质代号, 图层颜色对应于表2.1中的颜色号）。彩色用地图例在相应的实心填充上还须加绘圆圈，并在圆圈内加注用地类别代号(圆圈及代号的图层名为“YD-CODE”)。 4.表示用地中类设施时应使用相应图示符号标示（符号图层为“KZ-指标符号”）。图示符号的选用与绘制应符合表4.1的规定。图示符号的大小为纸上10毫米（圆直径），在AutoCAD中的实际大小为0.01米*图纸比例，例如：1：2000图中实际大小为20米，1：5000图中实际大小为50米。图示符号在AutoCAD中应采用图块形式，图块名称对应为表4.1中的符号名称。 表4.1 图示符号 序 号 符 号 符号名称 备注 1 中学 2 小学 3 托儿所 4 文化站 5 危险品仓库 6 长途客运站 7 渡口 8 广场 9 社会停车场 10 给水泵站 11 排水泵站 12 货运站场 13 加油站 14 公厕 15 垃圾站 16 门诊部 17 邮政所 18 电信模块局 19 派出所 20 运动场 21 敬老院 22 村民委员会 23 文物古迹 24 市场 5.图中的文字注记应使用宋体、仿宋体、楷体、黑体或隶书体等。文字高度的选用应符合表5.1的规定。图线的宽度应符合表5.2的规定。

表5.1 文字高度（纸上尺寸） 序号 内容 文字高度(mm) 字体 备注 1 坐标、半径、宽度、等标注、规划参数、表格、图签、说明、注记等 3.5 宋体

2 单位名、地名、路名、桥名、水系名、名胜地名、主要设施名称等 3.5-5.0 宋体 3 用地性质代码、图例等 7.0 黑体 4 图题、比例、图标、需重点突出的名称、规划期限、编制日期等 10-45 黑体

表5.2 图线的宽度（纸上尺寸） 序号 内容 线宽（mm） 备注 1 地形、辅助线 0.15 2 道路中线、道路边线以及其它普通线条 0.35 4 给水管线、排水管线、电力线、电讯线、行政界线 0.8 5 用地红线、规划界线 1.2

6.AutoCAD电子文档中1个单位应为1米，坐标系应采用缺省的世界（WORLD）坐标系，指北针为正南北（上北下南）方向，不得使用其它用户坐标系统。坐标数据应与长沙统一坐标系数据对应，标高应与长沙统一高程系统数据对应。 7.图中标注的坐标、标高、坡长、距离应以米计，坡度以百分计，坐标标注精确到的小数点后3位数，标高、坡度、坡长、半径等精确到的小数点后2位数，不足时以“0”补齐。 附录A 村庄用地代号及分类表

类别代号 类别名称 范 围 大类 中类

R 居住建筑用地 各类居住建筑及其部距和内部小路场地、绿化等用地；不包括路面宽度≥2.5M的道路。

R1 村民住宅用地 村民户独家使用的住房和附属设施及其户间间距用地、进户小路用地；不包括自留地及其它生产性用地 R2 居民住宅用地 居民户的住宅、庭院及其间距用地 R3 其他居住用地 属于R1、R2以外的居住用地，如单身宿舍、敬老院等用地

C 公共服务设施用地 各类公共建筑物及其附属设施、内部道路、场地、绿化等用地 C1 村务管理设施用地 村委、团体、经济贸易管理机构等用地 C2 教育设施用地 幼儿园、托儿所、小学、中学、成人学校等用地 C3 文体娱乐设施用地 文化图书、文化站、娱乐、体育、文物、宗教等用地

C4 防疫保健设施用地 医疗、防疫、保健、休养和疗养等机构用地

C5 商贸金融设施用地 各类商业服务业的店铺、信用保险等机构，及其附属建设用地，集市贸易的专用建筑和场地；不包括临时占用街道、广场等设摊用地

M 生产仓储用地 独立设置的各种所有制的生产性建筑及其设施和内部道路、场地、绿化等用地，配套的各类仓储设施用地

M1 一类工业生产设施用地 对居住和公共环境基本无干扰和污染的工业，如缝纫、电子、工业品等工业用地

M2 二类工业生产设施用地 对居住和公共环境有一定干扰和污染的工业，如纺织、食品、小型机械等工业用地，以及对居住和公共环境有严重干扰和污染的工业，如采矿、冶金、化学、造纸、制革、建材、大中型机械制造等工业用地

M3 一类农业生产设施用地 对居住和公共环境基本无干扰和污染的各类农业建筑，如打谷场、育秧房、兽医站等及其附属设施用地

M4 二类农业生产设施用地 对居住和公共环境有一定或严重干扰的各类农业建筑，如饲养场、农机站等及其附属设施用地

M5 仓储用地 各种物资的中转仓库、专业采购和储存建筑及其附属道路、场地、绿化等用地

S 道路交通用地 规划范围内路面宽度≥2.5M的道路，广场及停车场等设施用地 S1 道路用地 规划范围内主路、支路及道路交叉口等用地 S2 广场用地 公共活动广场，社会停车场用地，不包括各类用地内部的场地 S3 公路交通设施用地 公路站场及规划范围内的路段、附属设施等用地 S4 其他交通设施用地 铁路线路、水运、管道运输设施等其他用地

合集下载

最新用地分类取色表

最新用地分类取色表

最新用地分类取色表在城市规划、土地管理和建筑设计等领域，用地分类取色表是一项重要的工具。

它不仅能够清晰地展示不同类型土地的用途，还能通过色彩的区分，让人们更直观地理解和识别。

首先，我们来了解一下为什么需要用地分类取色表。

随着城市的不断发展和扩张，土地的利用变得越来越复杂多样。

为了有效地规划和管理土地资源，需要对其进行分类。

而取色表的出现，则是为了在各类规划图纸、地图以及相关的文件中，以醒目的方式呈现这些分类，帮助专业人员和公众迅速获取关键信息。

在最新的用地分类取色表中，通常会根据土地的主要用途进行分类。

比如，居住用地可能会被赋予一种温暖、舒适的颜色，如淡蓝色或浅黄色，以表示这是人们生活居住的区域。

商业用地可能会是鲜艳的红色或橙色，突出其活跃和繁华的特点。

工业用地则可能会选择冷色调，如灰色或深蓝色，体现其功能性和相对严肃的氛围。

对于公共设施用地，如学校、医院、公园等，可能会采用绿色，象征着公共服务和休闲。

交通用地，比如道路、铁路等，可能会是黑色或者深灰色，以突出其基础设施的重要性和连通性。

而在确定这些颜色时，并非随意选择。

一方面，要考虑颜色之间的对比度和辨识度，确保不同类型的用地能够清晰地区分。

另一方面，也要考虑到颜色所传达的情感和心理暗示，使得人们在看到这些颜色时，能够自然地产生与土地用途相关的联想。

比如说，绿色通常与自然、生机和宁静相关联，所以用于公园、绿地等区域是非常合适的。

红色往往代表着活力和热情，适用于商业中心这样充满活力的地方。

而灰色和黑色则给人一种稳重、严肃的感觉，与工业和交通等功能性较强的用地相匹配。

此外，最新的用地分类取色表还会充分考虑到不同人群的需求，包括色盲和色弱人群。

会尽量选择在这些人群中也能够较好识别和区分的颜色组合，以确保信息的传达不受限制。

在实际应用中，用地分类取色表的作用是多方面的。

对于城市规划师和设计师来说，它是规划和设计过程中的重要参考，能够帮助他们在图纸上清晰地表达不同区域的功能和用途，进行合理的布局和规划。

镇规划标准GB50188-2007(彩色A4横向排版)

镇规划标准GB50188-2007(彩色A4横向排版)

镇人民政府驻地的建成区和规划建设发展区。

中华人民共和国国家标准2.0.4村庄village镇规划标准农村居民生活和生产的聚居点。

2.0.5县域城镇体系county seat town and township system of county GB50188—2007县级人民政府行政地域内，在经济、社会和空间发展中有机联系的城、Standard for planning of town镇(乡)群体。

2.0.6镇域镇村体系town and village system of town1总则镇人民政府行政地域内，在经济、社会和空间中有机联系的镇区和村庄1.0.1为了科学地编制镇规划，加强规划建设和组织管理,创造良好的劳动和生活条群体。

件，促进城乡经济、社会和环境的协调发展,制定本标准。

2.0.7中心镇key town1.0.2本标准适用于全国县级人民政府驻地以外的镇规划，乡规划可按本标准执行。

县域城镇体系规划中的各分区内，在经济、社会和空间发展中发挥中心1.0.3编制镇规划，除应符合本标准外，尚应符合国家现行有关标准的规定。

作用的镇。

2术语2.0.8一般镇common town2.0.1镇town县域城镇体系规划中，中心镇以外的镇。

经省级人民政府批准设置的镇。

2.0.9中心村key village2.0.2镇域administrative region of town镇域镇村体系规划中，设有兼为周围村服务的公共设施的村。

镇人民政府行政的地域。

2.0.10基层村basic-level village2.0.3镇区seat of government of town镇域镇村体系规划中，中心村以外的村。

第1页共50页3镇村体系和人口预测特大型>50000>1000大型30001～50000601～10003.1镇村体系和规模分级中型10001～30000201～600 3.1.1镇域镇村体系规划应依据县(市)域城镇体系规划中确定的中心镇、一般镇的性小型≤10000≤200质、职能和发展规模进行制定。

新版村庄规划用地分类和制图标准

新版村庄规划用地分类和制图标准

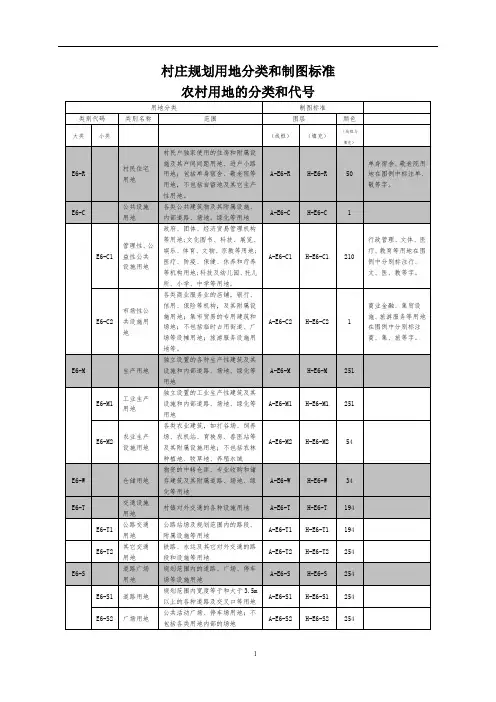

村庄规划用地分类和制图标准农村用地的分类和代号用地分类制图标准类别代码类别名称范围图层颜色大类小类（线框）（填充）（线框与填充）E6-R 村民住宅用地村民户独家使用的住房和附属设施及其户间间距用地、进户小路用地；包括单身宿舍、敬老院等用地，不包括自留地及其它生产性用地。
