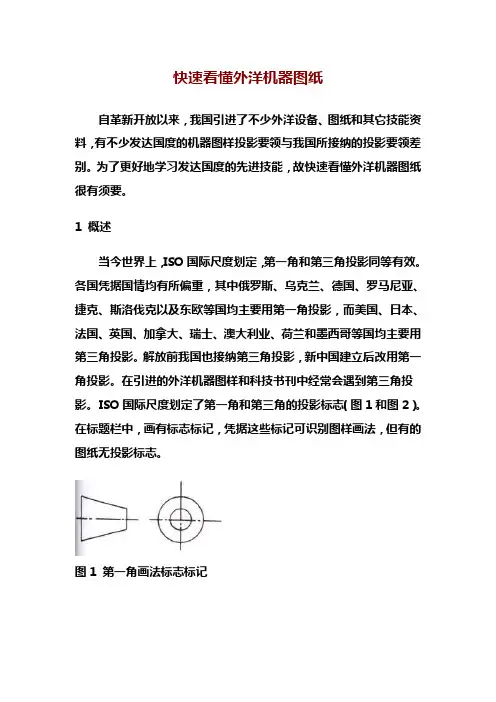

快速看懂外洋机器图纸自革新开放以来，我国引进了不少外洋设备、图纸和其它技能资料，有不少发达国度的机器图样投影要领与我国所接纳的投影要领差别。
为了更好地学习发达国度的先进技能，故快速看懂外洋机器图纸很有须要。
1 概述当今世界上，ISO国际尺度划定，第一角和第三角投影同等有效。
各国凭据国情均有所偏重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也接纳第三角投影，新中国建立后改用第一角投影。
在引进的外洋机器图样和科技书刊中经常会遇到第三角投影。
ISO国际尺度划定了第一角和第三角的投影标志（图1和图2）。
在标题栏中，画有标志标记，凭据这些标记可识别图样画法，但有的图纸无投影标志。
图1 第一角画法标志标记图2 第三角画法标志标记2 第三角投影空间可由正平面V、水平面H、侧平面W将其分别成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。
图32.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的要领。
2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的要领。
在GB4458.1-84中划定，我国接纳第一角投影法。
第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，凭据人—面—物的位置作正投影而得到图形的要领，如图4、图5。
图4 图52.3 第三角投影中六个根本视图的位置ISO国际尺度划定，第三角投影中六个根本视图的位置如图6所示。
图6以上视图是将物体投影到一个关闭矩形（透明的）“投影箱”的各个投影面上而得到的。
每个视图都可以理解为：当视察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。
前视图即视察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似要领得到。
机械图纸常用词汇中英文1. 弯曲 Bend•弯曲（动词）: Bend•弯曲（名词）: Bend or Curve2. 齿轮 Gear•齿轮: Gear•齿: Teeth•齿轮比: Gear Ratio•齿数: Number of Teeth3. 连接件 Joint•连接件: Joint•机械连接件: Mechanical Joint•螺栓: Bolt•螺母: Nut•锁紧螺母: Locking Nut4. 轴 Axis or Shaft•轴: Axis or Shaft•轴承: Bearing•动力传动轴: Power Transmission Shaft •中心轴: Center Shaft5. 表面处理 Surface Treatment•表面处理: Surface Treatment•镀锌: Galvanization•镀铬: Chrome Plating•涂漆: Painting6. 加工 Process•加工: Process or Machining•锯切: Sawing•钻孔: Drilling•磨削: Grinding•铣削: Milling7. 尺寸 Dimension•尺寸: Dimension•长度: Length•宽度: Width•高度: Height•直径: Diameter8. 正交投影 Orthographic Projection•正交投影: Orthographic Projection •主视图: Front View•侧视图: Side View•顶视图: Top View•截面视图: Sectional View9. 标注 Annotation•标注: Annotation or Dimensioning•尺寸标注: Dimensioning•线性标注: Linear Dimensioning•角度标注: Angular Dimensioning 10. 装配 Assembly•装配: Assembly•部件: Component or Part•螺栓连接: Bolt Connection•焊接: Welding11. 图纸符号 Symbols•图纸符号: Symbols•直线: Line•圆: Circle•箭头: Arrow•平行: Parallel•垂直: Perpendicular12. 孔 Hole•孔: Hole•直孔: Straight Hole•盲孔: Blind Hole•放样孔: Counterbore Hole 13. 螺纹 Thread•螺纹: Thread•内螺纹: Internal Thread•外螺纹: External Thread•公制螺纹: Metric Thread•英制螺纹: Imperial Thread 14. 材料 Material•材料: Material•金属: Metal•不锈钢: Stainless Steel•铝合金: Aluminum Alloy15. 组件 Component•组件: Component•驱动器: Driver or Motor•传感器: Sensor•控制器: Controller以上是机械图纸中常用的一些词汇，你可以在编写或阅读机械图纸时参考这些词汇的中英文对照。
完整版英文机械图纸1 标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）版本号(REVISION缩写REV) 工程变更号:E.C.N 页码(SHEET) 技术要求(NOTES）图号(DRAWING NO/PART NO.）和其它一些技术要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°角度公差±1°。
4)DIMS TOLERANCE±0.1 未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.2。
not specified surface roughness is ra 6.3my 没有指定的表面粗糙度Ra 6.3 my6)40 REF 尺寸为40，参考值开口参考尺寸410 OPENING REF 410 ）7．8）2.5” BSP 2.5”圆锥管螺纹9）TYP 2 POSNS 2处10）OD 1/4' outside dimension 1/4'的缩写外径值1/4'---应该为:外径值1/4”11）ALL UNSPECIFED PADI-R3 未注圆角R312）TYP CAST RADLL R9.7 未注铸造R9.713）REMOVE ALL BURRS AND SHARP EDGES 棱角倒钝14)STAMP 1/4 LETTERS DWG DT14331 PO刻1/4字图号定单号15)alternative astm b763 c99500 翻译替代材质 b763 c9950016)UNLESS OTERWISE SPECIFIED 除非指定的17)LEADED RED BRASS:UNS C83600 TO ASTM B584，ALTERMATIVE,ASTM B763，C99500 含铅红黄铜:牌号号,B584 C83600 ASTM,也可以用此片号替代,ASTM,C99500 B763 18)no marking 没有标记19)2.5 BSPT HEXAGON 2.5”六角圆锥管螺纹(即对丝)20)CHAMFERS NOT DIM 未注倒角没有指定拔模21)not specified pattern draft22)all sharp edges and burrs are to be removed 清除所有的锐边和毛刺 23)measunng is in mm 测量单位为毫米MM24）1.Dimensional tolerances unless otherwise specified: One Place------------------+-0.5Two place------------------+-0.30Angles----------------------+-1.0度1..除特别说明外，尺寸公差应小于：１级－－－－－－－－±０.５２级－－－－－－－－±０.３角度－－－－－－－－１°25）2. Casting tolerances apply to the location of cast outline featureslocated with basic dimensions２.铸造公差适用于具有基准尺寸的铸件轮廓特征区域；26）3．Casting to be free from oil,grit,dirt and loose铸件（表面）须经除油、除尘、除锈和喷砂处理；.３particles. 27）4．Porosity holes to be max 2.3 diameter by 1.6 deep. ４.砂眼孔最大不能超过直径2.3，深度1.6；28）5. casting quality to conform with general motors standards and specifications.５.铸件的质量应符合通用汽车（GM）的标准和技术说明书；29）6. Casting tolerances are not cumulative.６.铸件误差不累积；30）7.casting tolerances unlessotherwise specified:0.0 to 75.0 ------------------------------- +-0.7575.0 to 200.0 ---------------------------- +-1.15draft angles ------------------------------2度fillet radii --------------------------------3.0corner radii ------------------------------3.0all walls & ribs ------------------------- 4.5无特殊说明时，铸造公差应小于：7.０.０～７５.０－－－－－－±０.７５７５.０～２００.０－－－－±１.１５拔模角度－－－－－－－－－２°内圆角半径－－－－－－－－３外圆角半径－－－－－－－－３所有壁板和筋厚－－－－－－４.５31）8.Material cast iron per GM274M grade 2058.材料：铸铁依照GM274M 等级 205；32）9.restricted and reportable substances for parts per GMW 30599.零件中的限制物质和必须明示的物质（环保要求）依照标准GMW 3059;33）10.Must comply with QP-I.6-009 for production andQP-I.6-004 for Prototypes.原型生产QP-I.6-004产品和QP-6.I-009必须依照10.34）Machining allowance to be adopted when turning a surface to be ground is equal to Max value for required dimension with 0.05 mm deviation表达的是加工后基本尺寸的上下偏差，就是±0.0534）METARIAL : ALLOY 24, PERMOLD.1,材质：合金24，由模具成型。

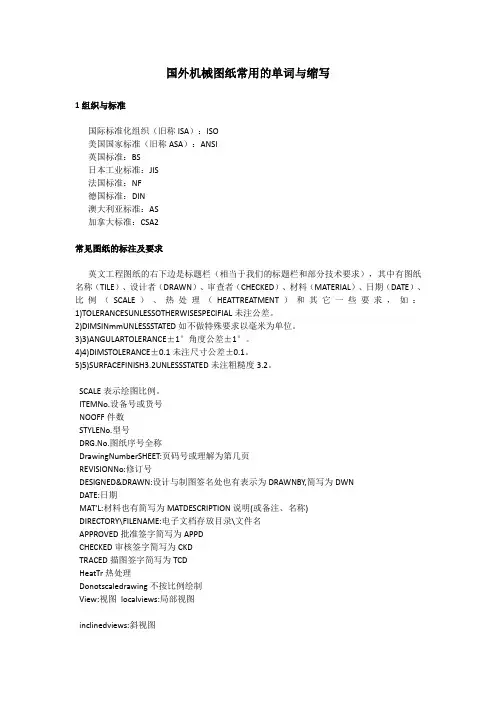

国外机械图纸常用的单词与缩写1组织与标准国际标准化组织（旧称ISA）：ISO美国国家标准（旧称ASA）：ANSI英国标准：BS日本工业标准：JIS法国标准：NF德国标准：DIN澳大利亚标准：AS加拿大标准：CSA2常见图纸的标注及要求英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEATTREATMENT）和其它一些要求，如：1)TOLERANCESUNLESSOTHERWISESPECIFIAL未注公差。
2)DIMSINmmUNLESSSTATED如不做特殊要求以毫米为单位。
3)3)ANGULARTOLERANCE±1°角度公差±1°。
4)4)DIMSTOLERANCE±0.1未注尺寸公差±0.1。
5)5)SURFACEFINISH3.2UNLESSSTATED未注粗糙度3.2。
SCALE表示绘图比例。
ITEMNo.设备号或货号NOOFF件数STYLENo.型号DRG.No.图纸序号全称DrawingNumberSHEET:页码号或理解为第几页REVISIONNo:修订号DESIGNED&DRAWN:设计与制图签名处也有表示为DRAWNBY,简写为DWNDATE:日期MAT'L:材料也有简写为MATDESCRIPTION说明(或备注、名称)DIRECTORY\FILENAME:电子文档存放目录\文件名APPROVED批准签字简写为APPDCHECKED审核签字简写为CKDTRACED描图签字简写为TCDHeatTr热处理Donotscaledrawing不按比例绘制View:视图localviews:局部视图inclinedviews:斜视图fullsectionalviews:全剖视图halfsectionalviews:半剖视图localsectionalviews:局部剖视图cut-awayviewscross-sections:断面图revolvedcross-sections：重合断面图removedcross-sections:移出断面图localenlargedviews(details):局部放大图viewsofsymmetricalparts:对称机件的视图principalviews:基本视图referencearrowviews：向视图2.1 孔（HOLE）如：（1）毛坯孔：3"DIA0+1CORE芯子3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTERBORE锪底面孔);（4）铰孔：1"/4DIAREAM铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。
