怎样看懂机械类图纸

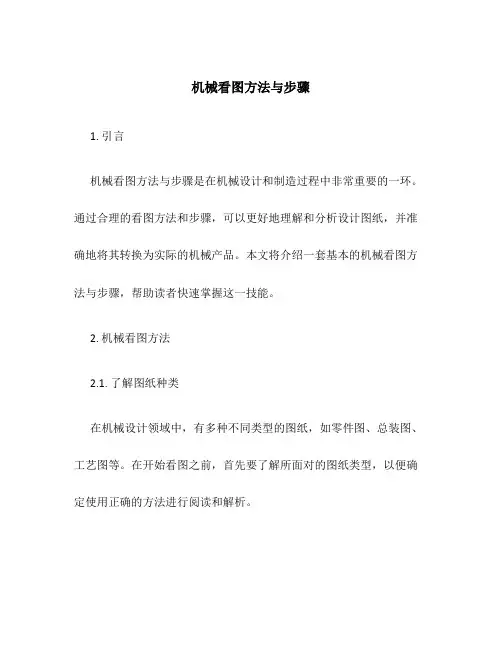

机械看图方法与步骤1. 引言机械看图方法与步骤是在机械设计和制造过程中非常重要的一环。

通过合理的看图方法和步骤，可以更好地理解和分析设计图纸，并准确地将其转换为实际的机械产品。

本文将介绍一套基本的机械看图方法与步骤，帮助读者快速掌握这一技能。

2. 机械看图方法2.1. 了解图纸种类在机械设计领域中，有多种不同类型的图纸，如零件图、总装图、工艺图等。

在开始看图之前，首先要了解所面对的图纸类型，以便确定使用正确的方法进行阅读和解析。

2.2. 读取图纸标题图纸的标题通常包含了重要的信息，如图纸名称、版本号、编制人等。

阅读图纸标题能够帮助读者快速了解图纸的基本情况，并在后续操作中提供参考。

2.3. 分析图纸布局图纸布局指图纸中各个要素的排列方式和位置。

通过分析图纸布局，可以了解图纸中各要素之间的关系，从而更好地理解图纸的内容。

2.4. 读取图纸比例和尺寸在机械图纸中，比例和尺寸是非常重要的信息。

比例决定了图纸上的长度与实际长度之间的关系，而尺寸则表示了设计要素的具体数值。

正确地读取图纸比例和尺寸是理解设计意图的基础。

2.5. 分析图纸符号和图例图纸中的符号和图例是传达信息的重要方式。

不同的符号和图例代表了不同的元素和操作，如孔、螺纹、表面质量等。

通过分析图纸中的符号和图例，读者可以理解设计人员的意图和要求。

2.6. 深入理解图纸要素图纸中有许多各种各样的要素，如剖面、断面、投影等。

通过深入理解这些要素的含义和作用，能够更准确地理解设计图纸，并将其转化为实际的操作步骤。

3. 机械看图步骤3.1. 确定设计目标在开始看图之前，首先要明确设计的目标。

这可以是某个零件的尺寸和形状，也可以是某个装配体的结构和功能。

明确设计目标可以帮助读者更加有针对性地进行图纸分析和理解。

3.2. 审视图纸布局通过仔细审视图纸布局，包括标题、标注、比例尺等要素，来获取图纸的基本信息并了解设计意图。

3.3. 分析设计要素根据设计目标，分析图纸中的设计要素，如尺寸、形状、位置等，以便理解设计意图和实现方法。

先学会看三视图，之后看组装图，无论看什么图，最要紧的是先找到自己的视角！具体的东西要看你学没学过机械制图了！看机械图要分清零件部件从大到小，最后是螺纹配合，公差配合，从粗到细，先整体后局部。

自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。

为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。

1 概述当今世界上，ISO国际标准规定，第一角和第三角投影同等有效。

各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。

解放前我国也采用第三角投影，新中国成立后改用第一角投影。

在引进的国外机械图样和科技书刊中经常会遇到第三角投影。

ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。

在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。

图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。

图32.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。

2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。

我国用的是第三角投影法。

第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。

图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。

图6以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。

每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。

看懂机械图纸的技巧与秘诀机械图纸是机械零件或装置制造过程中最重要的一环，不论是生产企业还是机械设计师都需要熟悉机械图纸的抽象语言，将所需要的物件完美地呈现在图纸上。

通过对机械图纸的学习和掌握，可以更好地提高机械设计师制图的效率，减少制造中的错误，提高制造精度和出厂率。

那么，如何看懂机械图纸呢？本文将为您介绍几个技巧与秘诀。

一、掌握机械图纸的基本常识首先，我们需要了解机械图纸的基本常识。

机械图纸是一种用于描述机械产品零部件、装置的二维图形。

在绘制机械图纸时，我们需要使用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。

此外，机械图纸的一些常见标注还包括公差、表面粗糙度、加工工艺要求等。

二、了解图纸上的尺寸标注图纸上的尺寸标注是非常关键和重要的，它们决定了每个零部件的尺寸和形状。

在理解机械图纸的时候，我们应该掌握各种常用的图纸尺寸标注方式，例如线性尺寸标注、直径尺寸标注、半径尺寸标注、角度尺寸标注等等。

我们还需要了解机械图纸的公差限制标准，这将有助于我们在制造过程中掌握更精准的制造标准。

三、明白图纸上的符号和标记在机械图纸中，符号和标记是非常重要的，它们用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。

比较常见的符号有：圆形、矩形、三角形、菱形等。

它们分别代表着不同的含义，如圆形代表孔洞，矩形代表平面，三角形代表斜面等。

除此之外，我们还应该了解一些常见的标记，如第一个视图、满圆、中心线、标准角度和公差等等，这些标记可以有助于我们更好地读懂机械图纸。

四、了解机械图纸的截面图与剖面图机械图纸除了正常的视图外，还有许多的剖面和截面，这些视图可以提供更详细的信息。

在理解这些图纸时，我们需要明白它们表示的是被刀具切割、划线或抽取部分所形成的视图，可以帮助我们更直观地了解图纸参数、几何形状以及内部结构等信息。

五、了解机械图纸的工艺要求标注机械图纸不仅表达了设计要求和尺寸要求，还应结合实际生产过程，标注合适的加工工艺信息。

如何看懂CAD的机械图纸
如何看懂CAD的机械图纸
大家经常在工作中会看到机械图纸，这种机械图纸非常的复杂，所以需要学会怎样看懂。

下面是店铺带来关于如何看懂CAD的机械图纸的内容，希望可以让大家有所收获!
看懂CAD的机械图纸的方法
1、先看总装配图，了解设备用途;
2、看部件装配图，了解有哪些关重零部件，和零件间的配合关系;(为后面更快的看懂零件图做准备!)
下面就到了零件图:
1、先看标题栏，了解是什么零件，在设备中什么部位?起什么作用?是什么材质的?
2、再看技术要求，一定要看技术要求，知道里面的加工、热处理、检验等要求，以及遵守哪些技术规范。

(这时遇到自己不了解的技术规范就要先去看技术规范了!)
3、看零件各视图，了解零件结构，有哪些关键位置，基准、粗糙度、形位要求等。

(要能设计和判断这些要求是否合理，就要求你有一定的机加工艺经验了!)
知识拓展：CAD标注图形尺寸的方法
尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。

AutoCAD 的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。

标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。

在AutoCAD 中提供了线性、半径和角度3 种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。

此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。

标注的对象可以是二维图形或三维图形。

如何看懂机械图纸一、机械图纸的种类机械类图纸有很多种类，分装配图、简图、原理图、零件图，BOM表等，首先要确定你拿到的是一张什么图纸，你才知道图纸表达的是什么对象，表达了哪些方面，表达到什么程度。

二、如何看懂机械图纸？1、首先要明确你拿到的是什么类型的图纸，是装配图、简图、原理图，还是零件图，BOM表，不同类型的图纸要表达的信息及侧重点均有不同；2、先看图纸描述的对象，即图纸的标题；虽然每个人、每个公司的图纸都会有所相同，但大家都基本遵循国家的制图标准，一张图纸做出来就是为了给人看的，要是特殊的地方太多，别人都看不懂那就失去了它的意义。

所以首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等信息；3、确定视图方向；标准的图纸最少都有一个视图的。

视图的概念来源于画法几何的投影，所以基本的三视图概念必须要清楚，这是读懂图纸的基础，弄懂图纸上各个视图的关系，就可以基本看懂图纸表达产品的大致外形；依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。

第一角法在欧洲国家应用广泛（如英国、德国、瑞士等）；第三角法与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。

4、通过视图对应产品的关键结构；这是视图的关键点，需要积累和空间想象能力的，如果不能还原实际产品的样子，就会出现如笑话所说“挖个井却造了个烟囱”的窘状；5、确定产品尺寸；这个只需要大概地看一下，有个大概的概念就行了，如果是制造者，到用到的时候再去看；到这里，只要你看过图纸，上面这5条从图纸上都能看得懂，你就可以算是看得懂图纸的外行了；就像你看了一份房子的图纸后，你知道了房子的户型结构，大小了，不想深入的可以到此为止。

然而，机械类的图纸信息，远远不止这些；6、机械图纸（这里说的都是标准的产品加工图）表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据，入行前已经看到了材料和结构部分，但是图纸里还有很多信息，由于机械类的信息几乎全部都在图纸里面，光看机械设计手册就上千页，图纸中每一个尺寸标注，每一个表达都有一定的讲究，都意味着很多基础的知识，这个能看懂多少全靠个人的积累了；7、图纸中产品的精度：机械类的尺寸（例如一个圆柱的直径）不只是一个尺寸而已，无论标注了公差（±0.XX这样的）还是没有标注的尺寸都是一个范围，这就是机械的（尺寸）精度，这个概念要一直都有。

快速识图-机械制图基础培训引言机械制图是机械设计中非常重要的一环，它是将机械设备的设计意图以图形的方式进行表达和传达的过程。

机械制图可以用于设计、制造、装配和维修等方面，它能够帮助工程师更清晰地理解和沟通设计要求，提高工作效率和准确性。

在进行机械制图的过程中，快速准确地识图是非常重要的技能。

本文将介绍快速识图的基本原则和方法。

1. 快速识图的基本原则快速识图是指在阅读机械图纸时，能够迅速理解图纸内容并获取有效信息的能力。

下面列举了一些快速识图的基本原则：1.1 了解图纸的种类和常用标准在开始识图之前，需要了解机械图纸的种类和常用标准。

常见的机械图纸包括装配图、零件图、工序图等。

不同种类的图纸在表达方式上有所差异，因此在识图时需要注意其特点和要求。

1.2 了解图纸的基本构成要素图纸由各种符号和线条构成，了解图纸的基本构成要素对于快速识图非常重要。

常见的构成要素包括尺寸标注、形位公差标注、投影图、剖视图等。

1.3 善用图纸上的信息图纸上通常包含了丰富的信息，如图纸标题、注释和符号等。

快速识图的关键就在于善于利用这些信息进行综合分析，理解图纸的设计意图。

1.4 熟悉常用的图纸符号和标准熟悉常用的图纸符号和标准是提高识图速度和准确性的关键。

常用的图纸符号包括直线、曲线、箭头、尺寸符号等。

了解这些符号的含义和使用方法可以帮助更快地理解图纸内容。

2. 快速识图的方法在实际应用中，有一些方法可以帮助我们快速识图。

下面介绍几种常用的方法：2.1 逐步分析法逐步分析法是一种系统化的分析方法，通过按照一定的顺序逐步解析图纸上的信息，帮助我们逐步理解整个图纸。

这种方法常用于复杂图纸的分析和理解。

2.2 整体感知法整体感知法是一种快速识图的方法，它通过从整体上理解图纸的结构和布局，迅速获取图纸的大致内容和设计意图。

这种方法适用于简单图纸的识图，能够帮助我们迅速抓住图纸的重点和关键信息。

2.3 比较法比较法是一种通过对比不同部分的图纸，找出其相似之处和差异之处，从而理解整个图纸的方法。

机械加工图纸识图要领机械加工中，图纸是非常重要的，通过图纸可以准确地确定加工部位、尺寸、工艺等信息。

而机械加工中图纸的正确识图也是非常重要的。

只有识图准确，才能保证加工零件的尺寸精度和加工质量。

一、认识机械加工图机械加工图可分为三种，即剖视图、正视图、俯视图。

剖视图是将物体分成两半，可以展示物体内部的结构和细节；正视图则展示了物体的前侧面；俯视图则展示了物体的顶部。

加工图纸上显示的为三维物体的二维展开图。

正确识图先要熟悉图纸中标注的各项信息，特别是尺寸和比例。

二、学会阅读尺寸标注在机械加工图中，尺寸标注是非常重要的，是判定零件尺寸是否准确的依据。

尺寸标注通常用到的有狭义尺寸标注、公差尺寸标注、基准尺寸标注。

不同的标注方式需要不同的识图要领。

1.狭义尺寸标注狭义尺寸标注通常出现在零件尺寸不大的情况，如直径、孔径等。

这种标注主要有尺寸文字和尺寸线组成。

可以根据尺寸线上的箭头方向判断尺寸大小。

在识图的过程中，应关注零件的起始点和终止点，以及尺寸是否与图纸上的文字相符。

2.公差尺寸标注公差尺寸标注多出现在零件尺寸要求较高的情况。

标注要求零件必须在一定的公差范围内，而不是严格等于标注的数值。

公差尺寸标注通常标识方法是在尺寸文字和尺寸线之间添加一个公差符号。

在识图时，应特别关注尺寸线上的箭头是否偏离零件轮廓线、公差标记的顺序等。

3.基准尺寸标注基准尺寸标注是指在图纸中选择一个稳定的位置或基准面作为参照，标注出零件的基准尺寸。

常见的基准面包括平面、轴线、圆柱面等。

在识图时，应特别关注基准尺寸标注的准确性和位置是否正确。

三、掌握比例为了能将三维物体准确地表现在二维图纸上，机械加工图需要进行比例缩放。

常见的比例有1:1、1:2、1:5、1:10等。

在阅读机械加工图时，首先需要明确图纸的比例，然后再根据图纸上的尺寸比例进行测量和识图。

四、积累经验机械加工图的识图需要长时间的练习和积累经验。

掌握图形语言和机械设计规范，建立图纸与实物的对应关系，增强对零件加工及加工工艺的了解，都是提高识图能力的重要方法。

机械图纸看不懂怎么办？别急！明白这些方法和步骤，再难的也能懂图纸在工程、建筑、制造等领域中起着非常重要的作用，它是用来指导生产的依据，也是技术交流的语言，所以无论你在哪一行的技术领域，图纸要看得懂才能更好地胜任其工作。

各领域的图纸都有各行业的标准规范，下面我们说说机械制造业的图纸怎么看？识读零件图纸的一般方法和步骤，希望能帮助到大家。

正投影法投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。

1. 基本视图2. 向视图3. 局部视图4. 斜视图5. 剖视图1）全剖视图2）半剖视图3）局部剖视图4）阶梯剖5）旋转剖6）断面图假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。

识读零件图纸的一般方法和步骤1、首先看标题栏，概括了解零件看标题栏，了解零件名称、材料和比例等内容，从而大体了解零件的功用，从名称判断该零件属于哪一类零件。

从材料判断该零件大致的加工方法。

从比例判断该零件的实际大小，从而对零件有初步的了解。

2、分析研究视图，想象结构形状看视图，分析零件各视图的配置及视图之间的关系，采用的表达方法和表达的内容，运用组合体的读图方法，形体分析法和线面分析法来读懂零件各部分的结构，想象出零件各部分的形状、相对位置及其作用。

3、分析所有尺寸，弄清尺寸要求综合分析视图和形体，分析零件的长、宽、高三个方向的尺寸基准，然后从基准出发，以结构形状分析为线索，再了解各形体的定形和定位尺寸，弄清各个尺寸的作用，图形和尺寸表达的是零件的形状和大小，读图时应把视图、尺寸和形状结构三者结合起来分析。

4、分析技术要求，综合看懂全图读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。

了解其代号含义。

必要时还要联系与该零件有关的零件一起分析。

零基础学看机械图纸作为机械行业中的基础技能，学习如何读懂和解读机械图纸是非常重要的。

无论是从事机械设计、制造、维修还是其他相关工作，都需要对机械图纸有一定的了解。

对于零基础的学习者来说，学习如何看机械图纸可能会感到困惑和挑战。

本文旨在为零基础学习者提供一些基本的指导，使其能够逐步掌握机械图纸的阅读技巧。

在开始学习机械图纸之前，首先需要了解机械图纸的基本概念和标准。

机械图纸是一种通过图形和文字来描述机械零件的工程图。

机械图纸通常包括平面图、立体图和剖视图等多种图形表示方法。

机械图纸的绘制必须遵循一定的标准，如ISO或ANSI等，以确保图纸的可读性和标准化。

了解机械图纸的标题和图例也是很重要的。

标题通常包括零件名称、标识符、比例、单位和作者等信息。

图例则解释了图纸中所使用的各种符号和图形表示方法。

学习者需要根据图例的指引，理解和运用不同的符号和线型，以正确理解机械图纸中的信息。

在学习机械图纸时，要重点关注图纸中的尺寸和公差。

尺寸是指机械零件的几何尺寸，常用于描述零件的长度、宽度、高度等。

公差是对于尺寸容许范围的标识，用来表示零件可以存在的误差范围。

尺寸和公差的理解对于正确理解和制造零件非常重要。

此外，学习者还需掌握基本的视图投影方法。

视图投影是将三维物体的形状和尺寸以二维平面的形式展示出来。

常用的视图投影方法包括正投影、俯视图、侧视图和剖视图等。

学习者需要学会如何根据不同的需求选择和绘制适当的视图，并理解它们之间的关系。

在阅读机械图纸时，还需要了解和运用不同的符号和图形表示方法。

图纸中常用的符号包括直线、圆弧、引线、切割线等。

学习者需要掌握这些符号的意义和使用方法，以正确理解图纸中的信息。

在学习过程中，可以逐步了解机械图纸中的其他信息，如表面粗糙度、螺纹、半径等。

这些信息对于机械零件的制造和装配非常重要，学习者可以通过查阅相关资料和参考书籍来深入学习。

最后，实践是学习机械图纸的关键。

学习者可以寻找真实的机械图纸，并尝试理解和解读其中的信息。
