2017.初三物理中考模拟试题

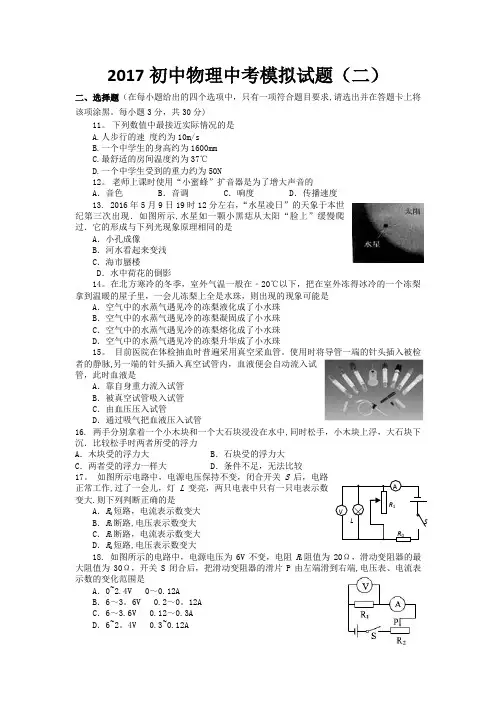

2017初中物理中考模拟试题（二）二、选择题（在每小题给出的四个选项中，只有一项符合题目要求,请选出并在答题卡上将该项涂黑。

每小题3分，共30分)11。

下列数值中最接近实际情况的是A.人步行的速 度约为10m/sB.一个中学生的身高约为1600mmC.最舒适的房间温度约为37℃D.一个中学生受到的重力约为50N12。

老师上课时使用“小蜜蜂”扩音器是为了增大声音的A ．音色B ．音调C ．响度D ．传播速度13. 2016年5月9日19时12分左右，“水星凌日”的天象于本世纪第三次出现．如图所示,水星如一颗小黑痣从太阳“脸上”缓慢爬过．它的形成与下列光现象原理相同的是A ．小孔成像B ．河水看起来变浅C ．海市蜃楼D ．水中荷花的倒影14。

在北方寒冷的冬季，室外气温一般在﹣20℃以下，把在室外冻得冰冷的一个冻梨拿到温暖的屋子里，一会儿冻梨上全是水珠，则出现的现象可能是A ．空气中的水蒸气遇见冷的冻梨液化成了小水珠B ．空气中的水蒸气遇见冷的冻梨凝固成了小水珠C ．空气中的水蒸气遇见冷的冻梨熔化成了小水珠D ．空气中的水蒸气遇见冷的冻梨升华成了小水珠15。

目前医院在体检抽血时普遍采用真空采血管。

使用时将导管一端的针头插入被检者的静脉,另一端的针头插入真空试管内，血液便会自动流入试管，此时血液是A ．靠自身重力流入试管B ．被真空试管吸入试管C ．由血压压入试管D ．通过吸气把血液压入试管16. 两手分别拿着一个小木块和一个大石块浸没在水中,同时松手，小木块上浮，大石块下沉．比较松手时两者所受的浮力A ．木块受的浮力大B ．石块受的浮力大C ．两者受的浮力一样大D ．条件不足，无法比较17。

如图所示电路中，电源电压保持不变，闭合开关S 后，电路正常工作,过了一会儿，灯L 变亮，两只电表中只有一只电表示数变大.则下列判断正确的是 A ．R 0短路，电流表示数变大 B ．R 1断路,电压表示数变大C ．R 1断路，电流表示数变大D ．R 0短路,电压表示数变大18. 如图所示的电路中，电源电压为6V 不变，电阻R 1阻值为20Ω，滑动变阻器的最大阻值为30Ω，开关S 闭合后，把滑动变阻器的滑片P 由左端滑到右端,电压表、电流表示数的变化范围是A ．0~2.4V 0～0.12AB ．6～3。

九年级物理练习（二）一、选择题(每小题只有一个选项符合题意；每小题2分，共20分)1. “稻花香里说丰年，听取蛙声一片”，人们能分辨出蛙声主要是依据声音的A.音调B.响度C. 音色D. 振幅2.将熔融状态的玻璃轧制成玻璃板没有发生的物理过程是A．液化B．凝固C．熔化D．放热3.下列说法正确的是A．牙医借助凸面镜看清牙齿的背面B．早期军事上的潜望镜是由两块凸透镜组成C．古代妇女用来梳妆的铜镜相当于平面镜D．在山区道路的拐弯处设置凹面镜，有利于避免交通事故的发生4.我们的家乡四季如画，下列景象中，能说明分子在永不停息地运动的是A．初春云龙湖镜湖柳絮飞扬B．盛夏的微山湖荷花飘香C．深秋的云龙山落叶飘零D．寒冬的大龙湖烟波浩渺5. 下面事例中，由势能转化成动能的是A．风吹动风车转动B．秋千从高处向低处摆动C．拧紧的发条带动钟表指针转动D．拉弯的弓把箭射出去6. 随着社会的进步，光纤网络开始进入普通老百姓家庭．光纤的主要用途是A．输电B．导热C．通信D．照明7. 如图所示的是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是A．a点B．b点C．c点D．d点8.下列家用电器的额定功率值约为50W的是A．收音机B．电风扇C．空调D．电热水器9.下列利用能源的做法最不利于环境保护的是A．使用太阳能电池板给路灯供电B．到月球上寻找新能源He-3C．建设水利发电厂D．大力发展火力发电厂10. 如图所示，物体在重力、支持力和摩擦力的作用下沿水平面向右做减速直线运动．假设在运动过程中支持力突然消失，物体将（）A．向右沿水平方向做减速直线运动直至停止B．向右沿水平方向做匀速直线运动C．向右上方做曲线运动D．向右下方做曲线运动二、物理填空题（17题2分，其余每空1分，共20分）11．小华用力敲鼓听到“咚咚…”鼓声，是由于鼓面_________发出声音，声音是通过________传到小华耳朵中，耳朵会被震得嗡嗡响是因为声音具有_________。

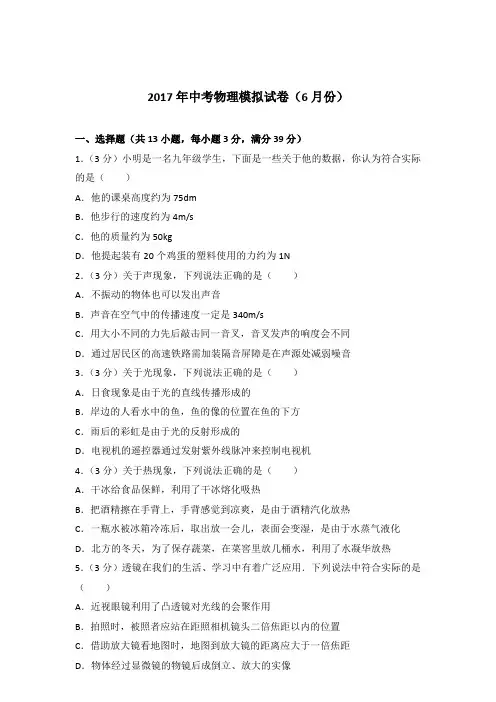

2017年中考物理模拟试卷（6月份）一、选择题（共13小题，每小题3分，满分39分）1．（3分）小明是一名九年级学生，下面是一些关于他的数据，你认为符合实际的是（）A．他的课桌高度约为75dmB．他步行的速度约为4m/sC．他的质量约为50kgD．他提起装有20个鸡蛋的塑料使用的力约为1N2．（3分）关于声现象，下列说法正确的是（）A．不振动的物体也可以发出声音B．声音在空气中的传播速度一定是340m/sC．用大小不同的力先后敲击同一音叉，音叉发声的响度会不同D．通过居民区的高速铁路需加装隔音屏障是在声源处减弱噪音3．（3分）关于光现象，下列说法正确的是（）A．日食现象是由于光的直线传播形成的B．岸边的人看水中的鱼，鱼的像的位置在鱼的下方C．雨后的彩虹是由于光的反射形成的D．电视机的遥控器通过发射紫外线脉冲来控制电视机4．（3分）关于热现象，下列说法正确的是（）A．干冰给食品保鲜，利用了干冰熔化吸热B．把酒精擦在手背上，手背感觉到凉爽，是由于酒精汽化放热C．一瓶水被冰箱冷冻后，取出放一会儿，表面会变湿，是由于水蒸气液化D．北方的冬天，为了保存蔬菜，在菜窖里放几桶水，利用了水凝华放热5．（3分）透镜在我们的生活、学习中有着广泛应用．下列说法中符合实际的是（）A．近视眼镜利用了凸透镜对光线的会聚作用B．拍照时，被照者应站在距照相机镜头二倍焦距以内的位置C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．物体经过显微镜的物镜后成倒立、放大的实像6．（3分）端午节彦君坐动车到荆州旅游，下列对相关的物理现象分析合理的是（）A．彦君坐在飞驰的列车中认为自己是静止的，她是以从身边走过的列车员为参照物B．火车站，人必须站在安全线以外的区域候车，是因为人与行驶的列车之间的空气流速大，压强小C．动车减速进站时，桌子上的水杯向前滑动，是因为速度减小，水杯受到的惯性减小D．彦君在九龙渊观看了场面激烈的龙舟赛，参赛选手使用的船桨是省力杠杆7．（3分）下列说法中正确的是（）A．沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容小B．汽车发动机工作时提供动力的是压缩冲程C．清洁扫除看到尘土飞扬，可以说明分子在不停地做无规则运动D．液体在沸腾过程中，吸收热量，内能增加，温度保持沸点不变8．（3分）如图是滑雪运动员从山上滑下的情景，下列说法中正确的是（）A．运动员下滑过程中，他受到的重力与滑雪板对他的支持力是一对平衡力B．运动员下滑过程中，若他受到的一切外力都消失，他将处于静止状态C．运动员加速下滑过程中动能增大D．运动员穿上滑雪板，增大了与雪地的接触面积，从而增大了对雪地的压强9．（3分）通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法．下列根据现象所作出的推测不符合事实的是（）A．扩散现象推测分子是运动的B．电路中的灯泡发光推测电路中有电流C．小磁针放在磁体旁受力偏转推测磁体周围有磁场D．街边的路灯同时亮、灭推测路灯是串联的10．（3分）下列关于磁的说法正确的是（）A．磁场看不见、摸不着，不是真实存在的B．电动机是利用电磁感应原理工作的C．磁体的磁感线都是从磁体的N极出发，回到S极的D．电磁铁磁性的强弱可以调节通过它的电流大小来控制11．（3分）关于家庭电路及安全用电，下列说法正确的是（）A．低于220V的电压对人体都是安全的B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上C．只有当人体接触带电体时才可能发生触电事故D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联12．（3分）如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是（）A．电压表V示数变大，电流表A2示数变小B．电流表A1示数变小，小灯泡亮度变暗C．电压表V示数与电流表A2示数的比值不变D．电路消耗的总功率变小13．（3分）能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法正确的是（）A．太阳能是不可再生能源B．“北斗”导航是利用超声波进行定位和导航的C．卫星通信、移动通信是利用电磁波来传递信息的D．LED灯的核心元件发光二极管是由超导材料制成的二、填空题（共3小题，每小题2分，满分9分）14．（2分）每一次物理学的重大发现都会影响人类社会的进步和发展．发现了万有引力定律，才有了今天的通讯卫星；继奥斯特发现了电流的磁效应之后发现了电磁感应现象，从此进入了电气化时代．（以上各空填物理学家的名字）15．（4分）小明在老师指导下，用一个标明“1800revs/（kW•h）”的电能表测量某盏灯的电功率，他让其它用电器停止工作，在10min内测得转盘转过的转数为30转，则这盏灯的电功率为W．若这盏灯正常工作42min消耗的电能全=4.2×部被水吸收，则可使质量为kg的水温度从20℃升高到70℃．（c水103J/（kg•℃））16．（3分）某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是，其大小为．三、解答题（共6小题，满分42分）17．（2分）画出眼睛E透过三棱镜看到A点的像A'的光路图．18．（2分）通电螺线管上方的小磁针的指向如图所示，请画出绕在铁芯上的螺线管的绕法．19．（8分）张胜同学到楚王墓景区游玩，在景区他捡到一个形状不规则、不溶于水的物体，在实验室他进行了如下操作．（1）他将该物体放入装有适量水的透明玻璃杯中，发现物体下沉至杯底，如图（甲），说明该物体的密度水的密度，物体对杯底的压力物体的重力（以上两空选填“大于”、“等于”或“小于”）；（2）张胜往杯中逐渐加盐并搅拌，直至观察到待测到物体悬浮，随即停止加盐，如图（乙）；（3）张胜取出待测物体，用调好的天平测杯子和盐水的总质量，如图（丙），天平的读数为g；（4）将玻璃杯中的盐水全部倒入量筒，如图（丁），量筒内盐水的体积为mL；（5）事先张胜用天平测出了空玻璃杯的质量为63.8g，通过以上实验，可以得到待测物体的密度为kg/m3．20．（13分）小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R′的规格是“20Ω 2A”．（1）如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）．（2）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是（选填“A”或“B”）A．电流表没调零B．电流表正负极接反了（3）确认电路无误后，闭合开关进行实验，4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为V；他们记录的数据如表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第组（填写实验序号），理由是；（4）排除有拼凑嫌疑的数据后，分析数据可以提到的结论是：在不变时，通过导体的电流与导体两端的电压成比；（5）小薇利用实验数据还计算出定值电阻R的阻值为Ω（结果保留一位小数）；（6）以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是．A、探究影响滑动摩擦力大小的因素B、探究杠杆的平衡条件C、刻度尺测物体的长度．21．（9分）一个厚度不计的圆柱形水桶，底面积为4×10﹣2m2，盛有质量为40Kg 的水，求：（1）此时水桶对地面的压强为多大？（2）桶的侧壁上有一个小阀门A，它能承受的水的压强最大为6×103Pa，当A 距水面多深时，它将被水冲开？（3）现在，已知小阀门A距水面0.5m（如图），把一个体积为5×10﹣3m3的实心浮球放入水中，刚好能够把A冲开，则浮球的密度为多少？22．（8分）如图所示，电源电压恒为20V．灯泡L上标有“12V 6W”字样，电流表量程为0～0.6A，电压表量程为0～15V．当滑动变阻器R的滑片P在B点，且R AB=R时，只闭合S和S1，灯泡L恰好正常发光．当只闭合S和S2，滑动变阻器R的滑片P分别在中点O和B点时，电压表示数之比U AO：U AB=3：2．（不考虑温度对灯丝电阻的影响）求：（1）滑动变阻器R的最大电阻值；（2）当滑动变阻器R的滑片P在中点O时，只闭合S和S1，电压表的示数是多少？（3）当只闭合S和S2，在保证电路安全的情况下，电阻R0消耗电功率最小时，滑动变阻器R消耗的电功率是多少？2017年中考物理模拟试卷（6月份）参考答案与试题解析一、选择题（共13小题，每小题3分，满分39分）1．（3分）小明是一名九年级学生，下面是一些关于他的数据，你认为符合实际的是（）A．他的课桌高度约为75dmB．他步行的速度约为4m/sC．他的质量约为50kgD．他提起装有20个鸡蛋的塑料使用的力约为1N【解答】解：A、中学生的身高在160cm左右，课桌的高度接近中学生身高的一半，在75cm=7.5dm左右．此选项不符合实际；B、中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右．此选项不符合实际；C、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右．此选项符合实际；D、一个鸡蛋的质量在50g左右，20个鸡蛋的质量约1000g=1kg，提起装有20个鸡蛋的塑料使用的力约为F=G=mg=1kg×10N/kg=10N．此选项不符合实际．故选C．2．（3分）关于声现象，下列说法正确的是（）A．不振动的物体也可以发出声音B．声音在空气中的传播速度一定是340m/sC．用大小不同的力先后敲击同一音叉，音叉发声的响度会不同D．通过居民区的高速铁路需加装隔音屏障是在声源处减弱噪音【解答】解：A、声音是由物体振动产生的，一切发声的物体都在振动，故A错误；B、声音的传播速度与介质的种类和温度有关在不同温度的空气中传播速度不同，故B错误；C、用大小不同的力先后敲击同一音叉，响度不同，故C正确；D、通过居民区的高速铁路需加装隔音屏障是在传播过程中减弱噪声，故D错误．故选C．3．（3分）关于光现象，下列说法正确的是（）A．日食现象是由于光的直线传播形成的B．岸边的人看水中的鱼，鱼的像的位置在鱼的下方C．雨后的彩虹是由于光的反射形成的D．电视机的遥控器通过发射紫外线脉冲来控制电视机【解答】解：A、日食现象是由于光的直线传播形成的，故A正确；B、岸边的人看水中的鱼，是因为鱼反射的光经水面折射后，折射角变大，人逆着光线看去，看到的是鱼的变高了的虚像，故B错误；C、雨后彩虹的形成是光的色散现象，其实质是光的折射，故C错误；D、电视机的遥控器是通过发射红外线脉冲来控制电视机的，故D错误．故选A．4．（3分）关于热现象，下列说法正确的是（）A．干冰给食品保鲜，利用了干冰熔化吸热B．把酒精擦在手背上，手背感觉到凉爽，是由于酒精汽化放热C．一瓶水被冰箱冷冻后，取出放一会儿，表面会变湿，是由于水蒸气液化D．北方的冬天，为了保存蔬菜，在菜窖里放几桶水，利用了水凝华放热【解答】解：A、利用干冰降温防止食品变质，利用了干冰升华吸热，故A错误；B、把酒精擦在手背上，手背感觉到凉爽，是由于酒精汽化吸热，故B错误；C、由于从冰箱取出的一瓶水，温度比较低，周围空气中的水蒸气遇冷会发生液化．故C正确；D、冬天在菜窖中放几桶水，水受冷就会凝固，凝固要放出热量，使菜窖的温度不至于过低而将菜冻坏，故D错误．故选：C．5．（3分）透镜在我们的生活、学习中有着广泛应用．下列说法中符合实际的是（）A．近视眼镜利用了凸透镜对光线的会聚作用B．拍照时，被照者应站在距照相机镜头二倍焦距以内的位置C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．物体经过显微镜的物镜后成倒立、放大的实像【解答】解：A、近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，即近视眼镜利用了凹透镜对光线的发散作用，说法错误；B、照相机照相的原理是将2倍焦距以外的物体成像在胶片上，所以照相时应该站在镜头的二倍焦距以外，说法错误；C、利用放大镜看地图时，地图到放大镜的距离应小于一倍焦距，说法错误；D、显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，成倒立的放大的虚像．说法正确；故选D．6．（3分）端午节彦君坐动车到荆州旅游，下列对相关的物理现象分析合理的是（）A．彦君坐在飞驰的列车中认为自己是静止的，她是以从身边走过的列车员为参照物B．火车站，人必须站在安全线以外的区域候车，是因为人与行驶的列车之间的空气流速大，压强小C．动车减速进站时，桌子上的水杯向前滑动，是因为速度减小，水杯受到的惯性减小D．彦君在九龙渊观看了场面激烈的龙舟赛，参赛选手使用的船桨是省力杠杆【解答】解：A、彦君和从身边走过的列车员之间的位置不断发生变化，所以以从身边走过的列车员为参照物她是运动的，故A错误；B、火车急速驶过站台时，人和车之间的空气流动速度加快，根据流体压强与流速的关系可知：此处压强减小，而此时人外侧的空气流动速度慢，压强大，故会产生一个向内侧的压强差，将人推向火车，易出现危险，故B正确；C、杯子由于惯性要向前运动，惯性是杯子本身具有的，不能说“受到的惯性减小”，故C错误；D、划龙舟的船桨使用时动力臂小于阻力臂，是费力杠杆，故D错误．故选B．7．（3分）下列说法中正确的是（）A．沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容小B．汽车发动机工作时提供动力的是压缩冲程C．清洁扫除看到尘土飞扬，可以说明分子在不停地做无规则运动D．液体在沸腾过程中，吸收热量，内能增加，温度保持沸点不变【解答】解：A、沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化较小，故A错误；B、汽车发动机工作时提供动力的是做功冲程，这一冲程中，将内能转化为机械能，为汽车提供动力，故B错误；C、清洁扫除看到尘土飞扬，是固体小颗粒的运动，不能说明分子在不停地做无规则运动，故C错误；D、根据液体沸腾的特点可知，液体在沸腾过程中，吸收热量，内能增加，温度保持沸点不变，故D正确．故选D．8．（3分）如图是滑雪运动员从山上滑下的情景，下列说法中正确的是（）A．运动员下滑过程中，他受到的重力与滑雪板对他的支持力是一对平衡力B．运动员下滑过程中，若他受到的一切外力都消失，他将处于静止状态C．运动员加速下滑过程中动能增大D．运动员穿上滑雪板，增大了与雪地的接触面积，从而增大了对雪地的压强【解答】解：A、运动员下滑过程中，他受到的重力与滑雪板对他的支持力不作用在同一条直线上，大小也不相等，不是平衡力．故A错误；B、运动员下滑过程中，若一切外力都消失，它将做匀速直线运动，故B错误；C、运动员加速下滑过程中，质量不变，速度变大，所以动能增大，故C正确；D、运动员穿上滑雪板，对雪地的压力不变，因增大了与雪地的接触面积，从而减小了对雪地的压强；故D错误．9．（3分）通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法．下列根据现象所作出的推测不符合事实的是（）A．扩散现象推测分子是运动的B．电路中的灯泡发光推测电路中有电流C．小磁针放在磁体旁受力偏转推测磁体周围有磁场D．街边的路灯同时亮、灭推测路灯是串联的【解答】解：A、扩散现象是大量物质微粒运动的宏观表现，所以可以推测分子是运动的，故A符合事实；B、有电流通过灯泡时，灯泡就可能发光，所以可推测发光的灯泡中有电流，故B符合事实；C、当小磁针受到力的作用时可发生偏转，所以可推测磁体周围有磁场，故C符合事实；D、路灯同时亮、灭是开关作用的结果，不能推测它们的串、并联情况，可能串联，也可能并联，故D不符合事实．故选：D．10．（3分）下列关于磁的说法正确的是（）A．磁场看不见、摸不着，不是真实存在的B．电动机是利用电磁感应原理工作的C．磁体的磁感线都是从磁体的N极出发，回到S极的D．电磁铁磁性的强弱可以调节通过它的电流大小来控制【解答】解：A、磁感线实际上并不存在，是为了研究的方便，人们在磁体周围画出来的．故A错误．B、电动机是利用通电导体在磁场中受力而运动工作的，发电机是利用电磁感应原理工作的．B错误．C、在磁体的外部，磁感线从磁体的N极出发，回到S极；磁体内部，磁感线从磁体的S极出发，回到N极．故C错误．D、电磁铁磁性的强弱可以通过调节电流的大小来控制，相同条件下，电流越大，电磁铁磁性越强．D正确．11．（3分）关于家庭电路及安全用电，下列说法正确的是（）A．低于220V的电压对人体都是安全的B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上C．只有当人体接触带电体时才可能发生触电事故D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联【解答】解：A、经验表明，只有不高于36V的电压，对人体才是安全的，故A 错误；B、家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；C、人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；D、教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误．故选B．12．（3分）如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是（）A．电压表V示数变大，电流表A2示数变小B．电流表A1示数变小，小灯泡亮度变暗C．电压表V示数与电流表A2示数的比值不变D．电路消耗的总功率变小【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R支路的电流．因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和灯泡的实际功率不变，灯泡亮度不变，故B 错误；当滑动变阻器的滑片P向下滑动时，接入电路中的电阻变大，由I=可知，通过R的电流变小，即电流表A2的示数变小，由电压表V示数不变、电流表A2示数变小可知，电压表V示数与电流表A2示数的比值变大，故C错误；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，由P=UI可知，电路消耗的总功率变小，故D正确．故选D．13．（3分）能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法正确的是（）A．太阳能是不可再生能源B．“北斗”导航是利用超声波进行定位和导航的C．卫星通信、移动通信是利用电磁波来传递信息的D．LED灯的核心元件发光二极管是由超导材料制成的【解答】解：A、对于太阳能等能够源源不断的从自然界得到的能源是可再生能源，故A错误；B、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故B错误；C、电磁波可以在真空中传播，故卫星通信、移动通信是利用电磁波来传递信息的，故C正确；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选C．二、填空题（共3小题，每小题2分，满分9分）14．（2分）每一次物理学的重大发现都会影响人类社会的进步和发展．牛顿发现了万有引力定律，才有了今天的通讯卫星；继奥斯特发现了电流的磁效应之后法拉第发现了电磁感应现象，从此进入了电气化时代．（以上各空填物理学家的名字）【解答】解：牛顿发现了万有引力定律，才有了今天的通信卫星；继奥斯特发现了电流的磁效应之后，法拉第发现了电磁感应现象，根据这个发现，后来发明了发电机，从此人类进入了电气化时代．故答案为：牛顿；法拉第．15．（4分）小明在老师指导下，用一个标明“1800revs/（kW•h）”的电能表测量某盏灯的电功率，他让其它用电器停止工作，在10min内测得转盘转过的转数为30转，则这盏灯的电功率为100W．若这盏灯正常工作42min消耗的电能全=4.2×部被水吸收，则可使质量为 1.2kg的水温度从20℃升高到70℃．（c水103J/（kg•℃））【解答】解：（1）灯泡消耗的电能W==kW•h=6×104J，灯泡功率P===100W；（2）这盏灯正常工作42min消耗的电能：W=Pt=100W×42×60s=2.52×105 J；=W，由题意得：Q吸由Q=cm（t﹣t0）变形得，吸m===1.2kg．故答案为：100；1.2．16．（3分）某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于加热（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是电功，其大小为 4.8×105J．【解答】解：由甲可知，开关S接触点1时，只有R1连入电路中，S接触点2时，两电阻串联，电源电压一定，由P=可知开关接触点1时，电路的电阻较小，功率较大，所以此时电饭煲处于加热状态；由乙图象知，横坐标表示工作时间，纵坐标表示电饭煲的电功率，阴影部分面积S=Pt=W，即：阴影部分表示的是电饭煲消耗的电功；由图知，P加热=0.8kW，加热时间t加热=10min=h，所以W加热=P加热t加热=0.8kW×h=kW•h=4.8×105J．故答案为：加热；电功；4.8×105J．三、解答题（共6小题，满分42分）17．（2分）画出眼睛E透过三棱镜看到A点的像A'的光路图．【解答】解：连接像点A'与人眼E的连线，与三棱镜右侧交点为第二次折射的折射点，从而画出进入人眼E的折射光线，作出法线，根据光从玻璃斜射入空气时，折射角小于入射角画出第二次折射的入射光线，即第一次折射的折射光线，与三棱镜左侧的交战是第一次折射的入射点，连接A也入射点的连线得到第一次折射的入射光线，如图所示：18．（2分）通电螺线管上方的小磁针的指向如图所示，请画出绕在铁芯上的螺线管的绕法．【解答】解：小磁针N极指向左，S极指向右，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管左侧为S极，右侧为N极；电源左端为正极，即电流由螺旋管的左端流入，则由右手螺旋定则可知螺线管的绕向．如图所示：19．（8分）张胜同学到楚王墓景区游玩，在景区他捡到一个形状不规则、不溶于水的物体，在实验室他进行了如下操作．（1）他将该物体放入装有适量水的透明玻璃杯中，发现物体下沉至杯底，如图（甲），说明该物体的密度大于水的密度，物体对杯底的压力小于物体的重力（以上两空选填“大于”、“等于”或“小于”）；（2）张胜往杯中逐渐加盐并搅拌，直至观察到待测到物体悬浮，随即停止加盐，如图（乙）；（3）张胜取出待测物体，用调好的天平测杯子和盐水的总质量，如图（丙），天平的读数为121g；（4）将玻璃杯中的盐水全部倒入量筒，如图（丁），量筒内盐水的体积为55 mL；（5）事先张胜用天平测出了空玻璃杯的质量为63.8g，通过以上实验，可以得到待测物体的密度为 1.04×103kg/m3．【解答】解：（1）物体在水中下沉，说明此时物体密度大于水；物体沉在水底时，受到浮力的作用，所以对底部的压力小于重力；（3）由图丙知，天平的读数为m=100g+20g+1g=121g．（4）由图丁知，量筒的分度值为1ml，量筒的读数为55mL=55cm3．（5）盐水的质量m=121g﹣63.8g=57.2g，。

2017年安徽省马鞍山八中中考物理三模试卷一、填空题：（每空2分，共26分）1．如图，他是大众眼中光彩夺目的钢琴王子，音乐让他认识世界，也让世界认识了他．他是对音乐执着的艺术家，用音乐演绎人生，他就是我国年轻的钢琴艺术家李云迪．当他的指尖在钢琴不同的琴键上流动时，不同的声音就会款款流出，从而汇成一首首令人陶醉的乐曲．（选填“响度”“音调”或“音色”）2．厨师将一勺盐放入汤中，整锅汤都会变咸，这种现象说明了．3．用调节好的托盘天平称量一只烧杯的质量时，当在右盘加上最小的砝码后，发现指针位置如图所示．接下来的操作应该是．4．用已调节好的托盘天平测量铜块的质量，当天平平衡时，右盘中砝码有50g、20g、10g各1个，游码的位置如图所示，则该铜块的质量是g．若把上述实验移到山顶上进行，测得的该铜块的质量将（选填“变大”、“不变”或“变小”）．5．工程载重汽车装有许多车轮，若轮胎能承受的最大压强为7×105Pa，轮胎与地面的总接触面积为0.4m2，则该汽车载物后的总质量不能超过T．6．如图是我国马鞍山号导弹护卫舰编号：525，是中国第一型真正形成量产的隐身护卫舰，该舰拥有较强的防空及反舰能力．航号525的首舰于1999年12月在上海沪东厂开工，2003年9月11日下水，命名为马鞍山号，满载排水量：4000吨．请计算这艘舰在满载时所受的浮力为N．7．一家用电能表如图所示，测得接在电路中的电能表转盘10min内转了30r，则电路上接入用电器的功率是W．8．与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒（选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）．9．如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R’的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则滑动变阻器的最大电阻为Ω，电源电压为V．10．如图所示，电源电压为16V，且保持不变，当只闭合开关S1时，电流表A的示数是0.8A，开关S1、S2同时闭合时，电流表的示数为1.2A．则R2的电阻为Ω，通电10秒R1产生的热量是J．二、选择题：（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．下列关于惯性说法正确的是（）A．静止在草坪上的足球没有惯性B．高速公路汽车限速是为了安全，因为速度越大惯性越大C．百米赛跑的运动员撞线后还要跑出去一段距离，是由于受到惯性的作用D．歼击机投入战斗前要抛掉副油箱，这是为了减小惯性增强战斗机的灵活性12．如图所示的物态变化中，需要放热的是（）A．干冰变小 B．干手机将手机烘干C．树叶上的霜D．冰雪消融13．如图所示，水平传送带上的物体正在向右匀速直线运动，分析物体受到的力有（）A．重力、传送带的支持力B．重力、对传送带的压力C．重力、传送带的支持力、向右的摩擦力D．重力、传送带的支持力、向左的摩擦力14．如图所示，轻质杠杆OA中点悬挂重物，在A端施加一竖直向上的力F，杠杆在水平位置平衡，保持F的方向不变，始终与杠杆垂直，将杠杆从A位置匀速提升到B位置的过程中，力F将（）A．变小B．变大C．先变大再变小D．不变15．一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像．那么该透镜的焦距可能是（）A．3cm B．5cm C．7cm D．9cm16．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变小，电压表与电流表示数之比变大B．电流表示数变大，电压表与电流表示数之比不变C．电流表示数变小，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大17．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（）A．B．C．D．三、实验题：（第18小题6分，第19小题8分，第20小题8分，共22分）18．某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：（1）分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据以上结论总结出了光的折射定律．（2）请你指出该同学上述探究实验过程存在的不足：．19．如图甲是小红“测量滑轮组的机械效率”的实验装置．（1）实验时小红沿竖直方向拉动弹簧测力计，使钩码上升10cm，弹簧测力计的示数如图甲所示，若每个物块重2N，则滑轮组的机械效率为．（2）小红做完实验，通过和其他小组交流，了解到滑轮组的机械效率η与动滑轮重G有关系，接动着她改变动滑轮重，提升同一物体进行多次实验，获得数据并绘制出如图乙的图象．由图象可知：被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越．若不计绳重和摩擦，分析图象中的A点可知，被提升物体所受的重力为N．20．小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、6、8、10 和12 伏六档，滑动变阻器有A、B 两个（A 标有“10Ω 1A”字样、B 标有“20Ω 2A”字样），待测小灯标有“2.5V”字样．小华选用电源的电压为6 伏档，并选取一个变阻器进行实验．他正确连接电路且实验步骤正确，闭合电键时，发现小灯发光较亮，电压表、电流表的示数分别如图（a）、（b）所示．（1）为了保证小灯泡不被损坏，接下来应该进行的操作是；小华在实验中，选用的变阻器是（选填“A”或“B”）．（2）若要测出该小灯的额定功率，小华可采用的方法有：方法一；方法二．四、计算与推导题：（第21题6分，第22小题6分，第23小题9分，共21分；解答和论证要有必要的公式、步骤、解答过程，包括必要的文字说明．只有最后答案的不能得分）21．随着宁安高铁的正式通车，马鞍山人民出行更加方便，“五一”小长假期间，小明和爸爸、妈妈一起体验了一把高铁“风驰电掣”的感觉，从马鞍山出发仅用16分钟便到达了相距48公里的南京南站，若高铁全程的运动可看作匀速运动，且高铁机车的牵引车功率保持5.6×103KW不变，求：（1）高铁从马鞍山到南京南站的平均速度v；（2）高铁运动过程中所受的平均阻力f．22．某太阳能热水器装有100kg初温为18℃的冷水，经过一天的太阳照射，水温升高到63℃．（1）这些水吸收的热量等于完全燃烧多少m3天然气所放出的热量．（2）假如用功率为2kW的电热水器产生同样多的热量，则通电多长时间．（已知水的比热容为4.2×103J/（kg•℃）、天然气的热值为4.2×107J/m3）23．实际测量中使用的大量程电流表是由小量程电流表改装而成的，图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA 的电流表，其电阻R g=50Ω．（1）如把它当成一个小量程的电压表，其量程是多少？（2）如图为某同学改装后的电流表电路图，已知R1=1.5Ω，R2为定值电阻，若使用A和C两个接线柱时，电表的量程为3mA，求R2的阻值．（3）若使用A和B两个接线柱时，求电表的量程．2017年安徽省马鞍山八中中考物理三模试卷参考答案与试题解析一、填空题：（每空2分，共26分）1．如图，他是大众眼中光彩夺目的钢琴王子，音乐让他认识世界，也让世界认识了他．他是对音乐执着的艺术家，用音乐演绎人生，他就是我国年轻的钢琴艺术家李云迪．当他的指尖在钢琴不同的琴键上流动时，不同音调的声音就会款款流出，从而汇成一首首令人陶醉的乐曲．（选填“响度”“音调”或“音色”）【考点】9D：频率及音调的关系．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：钢琴上不同的键在振动时发声的频率不同，因此指尖在钢琴不同的琴键上流动时，其发出声音的音调就会不同．故答案为：音调．2．厨师将一勺盐放入汤中，整锅汤都会变咸，这种现象说明了组成物质的分子在永不停息地做无规则运动．【考点】GV：分子的运动．【分析】不同的物质在相互接触时，彼此进入对方的现象叫做扩散，扩散现象是分子无规则运动的结果．【解答】解：厨师将一勺盐放入汤中，整锅汤都会变咸，这是扩散现象，这种现象说明组成物质的分子在永不停息地做无规则运动．故答案为：组成物质的分子在永不停息地做无规则运动．3．用调节好的托盘天平称量一只烧杯的质量时，当在右盘加上最小的砝码后，发现指针位置如图所示．接下来的操作应该是取下最小的砝码，向右调节游码（直至指针指在分度盘的中线处或至天平平衡）．【考点】26：天平的使用．【分析】使用天平测量物体质量之前，要调节天平使横梁平衡；测量过程中：将被测物体放在左盘，估计物体质量用镊子夹取适当的砝码放在右盘，必要时移动游码，使横梁平衡；被测物体的质量等于砝码的总质量与游码所对刻度之和．【解答】解：由图知，此时物体质量略小于砝码的总质量，取下最小的砝码，物体质量会大于其它砝码的总质量，此时需要向右拨动游码，使横梁平衡．故答案为：取下最小的砝码，向右调节游码（直至指针指在分度盘的中线处或至天平平衡）．4．用已调节好的托盘天平测量铜块的质量，当天平平衡时，右盘中砝码有50g、20g、10g各1个，游码的位置如图所示，则该铜块的质量是81.4g．若把上述实验移到山顶上进行，测得的该铜块的质量将不变（选填“变大”、“不变”或“变小”）．【考点】25：质量的测量与天平．【分析】（1）物体的质量=砝码的质量+游码对应的刻度；（2）质量是物体本身的一种性质，大小与所处的位置无关．【解答】解：（1）标尺的一个大格代表1g，每一个小格代表0.2g，游码对应的刻度值是1.4g，铜块的质量=砝码的质量+游码对应的刻度值=50g+20g+10g+，1.4g=81.4g．质量的大小与位置无关，所以移到山顶上进行，测得的该铜块的质量将不变．故答案为：81.4；不变．5．工程载重汽车装有许多车轮，若轮胎能承受的最大压强为7×105Pa，轮胎与地面的总接触面积为0.4m2，则该汽车载物后的总质量不能超过28T．【考点】86：压强的大小及其计算．【分析】根据p=进行计算车对地面的压力，求车和货物的总重力，然后利用G=mg计算质量即可．【解答】解：由p=可得，该汽车载物后的总重力：G=F=pS=7×105Pa×0.4m2=2.8×105N．则质量m===28000kg=28t．故答案为：28．6．如图是我国马鞍山号导弹护卫舰编号：525，是中国第一型真正形成量产的隐身护卫舰，该舰拥有较强的防空及反舰能力．航号525的首舰于1999年12月在上海沪东厂开工，2003年9月11日下水，命名为马鞍山号，满载排水量：4000吨．请计算这艘舰在满载时所受的浮力为4×107N．【考点】8P：浮力大小的计算．【分析】知道导弹护卫舰满载排水量（排开水的质量），利用阿基米德原理求该舰满载时所受浮力．【解答】解：该舰满载时所受浮力：F浮=G排=m排g=4000×103kg×10N/kg=4×107N．故答案为：4×107．7．一家用电能表如图所示，测得接在电路中的电能表转盘10min内转了30r，则电路上接入用电器的功率是60W．【考点】JA：电功率的计算；J5：电能表参数的理解与电能的求法．【分析】从电能表上所标“3000R/kW•h”可以知道，每消耗1kW•h的电能铝盘转动3000转，据此可求表盘转动30转消耗的电能，再利用P=求其功率．【解答】解：电能表转盘转30r，用电器消耗的电能：W=kW•h=0.01kW•h，工作时间t=10min=h=h；电路上接入用电器的功率：P===0.06kW=60W．故答案为：60．8．与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒得到电子（选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）．【考点】H7：摩擦起电的实质．【分析】摩擦起电实质是电荷的转移，得到电子带负电，失去电子带正电．【解答】解：电子带负电，跟毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中橡胶棒得到电子而带负电．故答案为：得到电子．9．如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R’的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则滑动变阻器的最大电阻为20Ω，电源电压为12V．【考点】IH：欧姆定律的应用．【分析】（1）由电路图可知，当滑动变阻器R′的滑片P在中点c时，电阻R、R′组成一个串联电路，电路中的电流为0.4A；当移动滑片P至最右端时，电阻R、R′组成串联电路，电路中的电流为0.3A；（2）根据电源电压不变，利用串联电路电压特点和欧姆定律建立两个方程组成方程组，从而进行求解．【解答】解：由电路图可知，当滑动变阻器R′的滑片P在中点c时，电阻R、R′组成一个串联电路，电路中的电流为0.4A，由欧姆定律得：I=，即：0.4A=，当移动滑片P至最右端时，电阻R、R′组成串联电路，电路中的电流为0.3A，有：I=，即：0.3A=，根据电源电压不变，所以0.4A×（20Ω+R′）=0.3A×（20Ω+R′），解得：R′=20Ω，电源电压：U=0.4A×（20Ω+×20Ω）=12V．故答案为：20；12．10．如图所示，电源电压为16V，且保持不变，当只闭合开关S1时，电流表A的示数是0.8A，开关S1、S2同时闭合时，电流表的示数为1.2A．则R2的电阻为40Ω，通电10秒R1产生的热量是128 J．【考点】IH：欧姆定律的应用；JI：焦耳定律的计算公式及其应用．【分析】（1）分析只闭合开关S1时电路的连接，由欧姆定律可求得电阻R1；分析开关S1、S2同时闭合时电路的连接，根据并联电路电压的规律，由欧姆定律，根据R1的电流不变，根据并联电路电流的规律求了通过R2的电流，由欧姆定律求R2；（2）根据Q=I2Rt求通电10秒R1产生的热量．【解答】解：（1）当只闭合开关S1时，只有R1接入电路，电流表测电路中的电流，此时U1=U=16V，根据I=可得，R1===20Ω；开关S1、S2同时闭合时，两电阻并联，电流表测干路电流，因R1接的电压始终等于电源电压，由欧姆定律，通过R1的电流不变，根据并联电路电流的规律，通过R2的电流：I2=I﹣I1=1.2A﹣0.8A=0.4A，则R2==40Ω；（2）通电10秒R1产生的热量是：Q1=（I1）2R1t=（0.8A）2×20Ω×10s=128J；故答案为：40；128．二、选择题：（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．下列关于惯性说法正确的是（）A．静止在草坪上的足球没有惯性B．高速公路汽车限速是为了安全，因为速度越大惯性越大C．百米赛跑的运动员撞线后还要跑出去一段距离，是由于受到惯性的作用D．歼击机投入战斗前要抛掉副油箱，这是为了减小惯性增强战斗机的灵活性【考点】6L：惯性．【分析】惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大小与物体的质量有关，质量越大，惯性越大．【解答】解：A、一切物体在任何情况下都有惯性，因此静止在草坪上的足球有惯性，故A错误；B、物体的惯性只与物体的质量有关，与速度无关，故B错误；C、百米赛跑的运动员撞线后还要跑出去一段距离，是由于惯性还要保持原来的运动状态，而不是受到惯性作用；故C错误；D、惯性大小与物体的质量有关，质量越大，惯性越大，因此歼击机投入战斗前要抛掉副油箱，这是为了减小惯性更加灵活，故D正确．故选D．12．如图所示的物态变化中，需要放热的是（）A．干冰变小 B．干手机将手机烘干C．树叶上的霜D．冰雪消融【考点】1P：升华和凝华的定义和特点．【分析】（1）物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华．（2）吸收热量的物态变化过程有：熔化、汽化和升华；放出热量的物体变化过程有：凝固、液化和凝华．【解答】解：A、干冰变小，是由固态直接变为气态过程，是升华现象，需要吸热．故A不符合题意；B、干手机把手烘干，是手上的水由液态变为气态，是汽化现象，汽化吸热．故B不符合题意；C、树叶上的霜是空气中的水蒸气遇冷凝华形成的冰晶，凝华放热．故C符合题意；D、冰雪消融，是固态冰雪变为液态水的过程，是熔化现象，熔化吸热．故D不符合题意．故选C．13．如图所示，水平传送带上的物体正在向右匀速直线运动，分析物体受到的力有（）A．重力、传送带的支持力B．重力、对传送带的压力C．重力、传送带的支持力、向右的摩擦力D．重力、传送带的支持力、向左的摩擦力【考点】6U：力与运动的关系．【分析】（1）分析物体受到的力，不是物体对其它物体施加的力．（2）物体静止的传送带上，受到重力和支持力作用；物体随传送带一起向右运动，物体有向左运动的趋势，物体受到摩擦力作用，摩擦力的方向和物体相对运动方向相反，可以确定摩擦力方向．【解答】解：物体正在向右匀速运动，物体相对传送带静止，物体受到重力和传送带的支持力作用；物体不受向右的摩擦力作用．故选项A正确，选项BCD错误．故选A．14．如图所示，轻质杠杆OA中点悬挂重物，在A端施加一竖直向上的力F，杠杆在水平位置平衡，保持F的方向不变，始终与杠杆垂直，将杠杆从A位置匀速提升到B位置的过程中，力F将（）A．变小B．变大C．先变大再变小D．不变【考点】7Q：杠杆的动态平衡分析．【分析】从支点向力的作用线作垂线，垂线段的长度即力臂．根据杠杆平衡条件F1L1=F2L2分析，力F 作用在杠杆一端且始终与杠杆垂直，即动力臂不变，将杠杆缓慢地由位置A拉到位置B，阻力不变，阻力力臂变小，所以动力变小．【解答】解：根据杠杆平衡条件F1L1=F2L2分析，将杠杆缓慢地由位置A拉到位置B，动力臂不变，阻力不变，阻力力臂变小，所以动力变小．故选A．15．一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像．那么该透镜的焦距可能是（）A．3cm B．5cm C．7cm D．9cm【考点】B8：凸透镜成像的应用．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．【解答】解：由题意知，物体经凸透镜后成的是实像．物距为20cm，像距为6cm，物距大于像距．根据凸透镜成像的规律，20cm＞2f，所以f＜10cm．①f＜6cm＜2f，所以3cm＜f＜6cm．②综合①②得：3cm＜f＜6cm故选B．16．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变小，电压表与电流表示数之比变大B．电流表示数变大，电压表与电流表示数之比不变C．电流表示数变小，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大【考点】IZ：电路的动态分析．【分析】由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变化，根据欧姆定律可知电压表与电流表示数之比的变化．【解答】解：等效电路图如下图所示：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，根据I=可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，R1两端的电压变小，即电压表的示数变小；根据R1=可知，电压表与电流表示数之比不变．故选C．17．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（）A．B．C．D．【考点】CQ：产生感应电流的条件．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：磁极间的磁感线是从N极指向S极，由图可知，A、B、C中的导体运动时都会切割磁感线，所以会产生感应电流；只有D没有切割磁感线，所以不会产生感应电流；故选D．三、实验题：（第18小题6分，第19小题8分，第20小题8分，共22分）18．某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：（1）分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于（大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据以上结论总结出了光的折射定律．（2）请你指出该同学上述探究实验过程存在的不足：未换用其它透明介质进行实验．【考点】AK：光的折射规律．【分析】（1）光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射入水或其他介质中时，折射角小于入射角，折射角随入射角的改变而改变．（2）实验次数较少，结论具有偶然性，多次测量是为了获取多组数据，得出普遍性的结论，换用其他透明介质再做此实验，得出的结论更具有普遍性．【解答】解：（1）由表中数据可知，光从空气斜射到水面时，当入射角不断增大时，折射角也随之增大，故折射角随入射角的变化关系是：折射角随入射角的增大而增大（折射角随入射角的减小而减小），且折射角小于入射角．当光从空气垂直射到水面时，折射角等于零．（2）该同学上述探究实验过程存在的不足：实验次数较少，结论具有偶然性，应该换用其他透明介质再做此实验，这样得出的结论将更具有普遍性．故答案为：（1）折射角随入射角的增大而增大；小于；（2）未换用其它透明介质进行实验．19．如图甲是小红“测量滑轮组的机械效率”的实验装置．（1）实验时小红沿竖直方向匀速拉动弹簧测力计，使钩码上升10cm，弹簧测力计的示数如图甲所示，若每个物块重2N，则滑轮组的机械效率为83.3%．有关系，接（2）小红做完实验，通过和其他小组交流，了解到滑轮组的机械效率η与动滑轮重G动着她改变动滑轮重，提升同一物体进行多次实验，获得数据并绘制出如图乙的图象．由图象可知：被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越低．若不计绳重和摩擦，分析图象中的A点可知，被提升物体所受的重力为3N．【考点】F8：滑轮（组）机械效率的测量实验．【分析】（1）实验中要匀速拉动弹簧测力计，这样示数才与拉力相同，并有利于准确读数．读取弹簧测力计的示数时，要注意分度值的大小．明确滑轮组由几段绳子承担物重后，就可以判断钩码提升高度与弹簧测力计移动距离的关系，利用公式计算机械效率；（2）根据机械效率与动滑轮重的关系得出相应的结论；根据η===即可求出被提升物体所受的重力．。
