无线VPDN业务

多数4G手机设置方法

1、在手机主页点击“设置”，呼出系统菜单，点击系统设置

2、在设置中点击“更多„”按钮，进入“无线和网络”页面

3、点击“移动网络”按钮，进入“移动网络设置”页面

4、点击“接入点名称（APN）”，进入联网类型选择

5、点击手机菜单键，呼出新建APN菜单

6、点击“新建APN”选项，进入接入点新增页面，设置名称为“VPN”，设置接入点名称为：public.vpdn.zj输入VPDN用户名、密码，用户名为XXXXXXXXXXX@wzzzw.vpdn.zj，其中XXXXXXXXXXX为您的综治手机号码全号，密码是a123456，身份验证类型选择“PAP”，接入点名称类型（部分手机上为：APN类型）为“default”（某些型号的手机已经系统设置好），PPP拨叫号码为“#777”(如果某些型号的手机设置没有，可以忽略)

7、点击手机菜单键，点击“保存”按钮

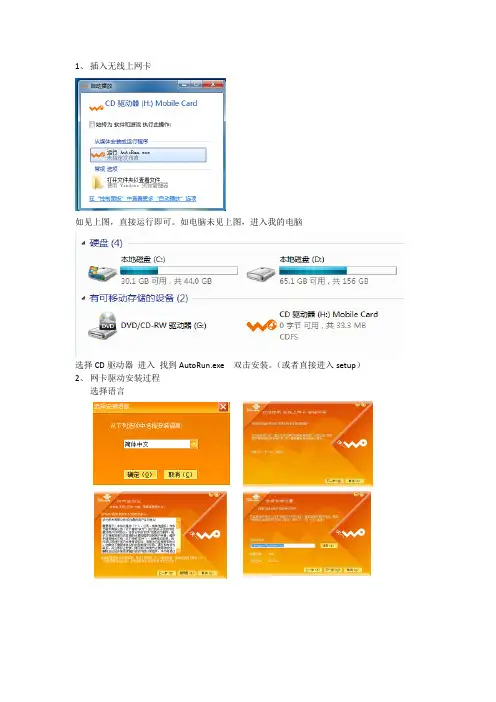

1、 插入无线上网卡

如见上图，直接运行即可。如电脑未见上图，进入我的电脑

选择CD驱动器 进入 找到AutoRun.exe 双击安装。（或者直接进入setup）

2、 网卡驱动安装过程

选择语言

注：各网卡大同小异，根据网卡品牌安装即可。

3、 设置VPDN拨号网络

点击设置进入：

选择连接配置管理

点击新建—输入选择网络配置（VPDN），APN选择静态并输入：tzxjcz.ydoa.zjapn

号码：默认即可（*99#）中兴网卡需输入 ，用户名：（上网卡全号@ ttczj.ydoa.zjapn），密码：123456

然后点击高级进入

身份验证协议设置 勾选PAP 去掉CHAP的选项 然后确定（中兴网卡无需变更，默认为PAP）

保存设置，同时设置为默认连接。中兴网卡点击应用

4、 返回拨号界面

连接成功

5、 验证

6、 已获取地址与分配地址是否一致，可以进行ping等测试。

一、方案示意图和说明：

办公OA其他应用服务器SSL VPN安全接入网关手机用户内部网3G上网卡用户3G上网本用户e盾卡e盾卡数据库服务器手机移动办公适配服务器安全SIM卡联通WCDMAVPDN专线联通WCDMA网终端移动办公示意图

移动办公系统由内部办公系统、WCDMA网络和前端移动办公终端构成。联通为用户提供一条VPDN专线，连接联通WCDMA网络和客户内部办公系统。前端移动办公终端通过联通3G数据网络，通过独立VPDN域名接入内网，实现移动办公访问。

系统平台使用联通提供的AAA认证服务器进行VPDN验证，只有符合要求的接入终端才能够被允许接入，保障网络边界安全，拒绝未授权用户接入系统。

二、终端接入VPDN说明：

1. 3G无线上网卡（以华为3G上网卡为例）

1） 安装上网卡驱动程序

2） 插入上网卡，打开上网卡拨号程序

3） 打开拨号程序，进入设置—连接设置管理

4） 配置专用APN拨号

5） 配置完成进行保存，返回拨号界面，进行专用APN拨号

6） 拨号完成，进入内网。

2. IPHONE/IPAD进入内网

IPHONE访问互联网需要进行APN的配置。目前IPHONE缺省的互联网访问配置为3gnet，那么访问内网需要修改相关APN配置。由于手机修改APN操作比较复杂，目前在苹果公司的APPSTORE上有专用的程序用于方便的进行APN切换。具体使用方法如下：

1） 手机登录APPSTORE，下载czapn软件；

2） 进入czapn软件，配置内网和外网；

3） 使用czapn进行内外网切换。

3. Android系统手机进入内网

Android系统手机访问互联网同样需要进行APN的配置。目前Android系统手机缺省的互联网访问配置为3gnet，那么访问内网需要修改相关APN配置。由于手机修改APN操作比较复杂，目前在网上同样有专用的程序用于方便的进行APN切换。具体使用方法如下（以三星I9088手机为例）：

第1页

中国电信无线宽带VPDN业务

数据配置规范V1.0

（征求意见稿）

中国电信集团公司网络运行维护事业部

二○○九年二月

第2页 目录

1 总则 ............................................................ 4

1.1 编制说明 ................................................. 4

1.2 缩略语 ................................................... 4

1.3 编写依据 ................................................. 5

2 业务网络参考模型 ................................................ 6

2.1 业务定义和使用范围 ....................................... 6

2.2 业务网络参考模型 ......................................... 6

2.3 业务实现原理 ............................................. 8

2.4 业务应用场景 ............................................. 8

3 CN2 VPN189配置要求和客户接入方案............................... 10

3.1 CN2 189 VPN数据配置要求................................. 11

3.1.1 LNS地址规划 ......................................... 11

3.1.2 CN2 VPN189配置要求 .................................. 13
