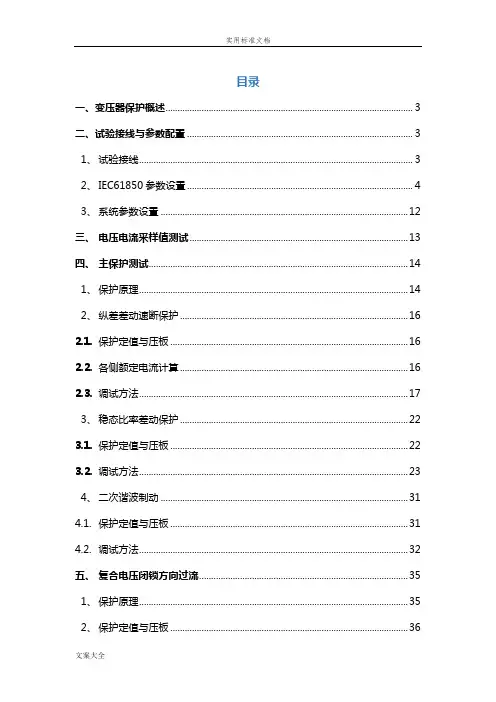

文案大全 目录
一、变压器保护概述 ....................................................................................................... 3
二、试验接线与参数配置 .............................................................................................. 3
1、 试验接线 .................................................................................................................. 3
2、 IEC61850参数设置 .............................................................................................. 4
3、 系统参数设置 ....................................................................................................... 12
三、 电压电流采样值测试 ........................................................................................... 13
四、 主保护测试 ............................................................................................................ 14
目录之迟辟智美创作
一、变压器呵护概述2
二、试验接线与参数配置2
1、试验接线2
2、IEC61850参数设置2
3、系统参数设置10
三、电压电流采样值测试11
四、主呵护测试12
1、呵护原理12
2、纵差差动速断呵护13
错误!未指定书签。
??调试方法错误!未指定书签。
3、稳态比率差动呵护18
??、二次谐波制动错误!未指定书签。
错误!未指定书签。
五、复合电压闭锁方向过流29
1、呵护原理29
2、呵护定值与压板30
3、调试方法30
六、零序过流呵护44
1、呵护原理44
、呵护定值与压板????
??、调试方法???? ?? 零序过流举措值测试????
附录A 差动呵护整定计算54
1. 比率差动54
1.2 差动各侧电流相位差的赔偿54
附录C罕见问题说明：60
一、 变压器呵护概述
二、 试验接线与参数配置
1、 试验接线
2、 IEC?? ????
参数设置
第一步：翻开测试软件主界面，点击“光数字测试”模块，翻开“IEC?? ????
配置（SMVGOOSE）”??菜单：
第二步：点击“SCL文件导入”，翻开“ONLLY??SCL文件导入”菜单，导入智能变电站SCD文件“dxbscd”
第三步：左框区域显示整站设备，找到“ 号主变呵护A”装置.
选中“ 号主变呵护A”装置目录下的“SMV输入”文件夹，右上框显示“ 号主变呵护A”装置所有的SMV控制块，分别为“
KV侧采样”、“
KV侧采样”、“????KV侧采样”、“本体采样”. 选中“
KV侧采样”、“
KV侧采样”、“????KV侧采样”、“本体采样”四个控制块，点击“添加至SMV”，注意报文规范选择“?? ????
?? ”.
第四步：选中“ 号主变呵护A”装置目录下的“GOOSE输出”文件夹，右上框显示“ 号主变呵护A”装置所有的GOOSE输出控制块，右下框为控制块虚端子详细内容.
选中右上框中GOOSE输出控制块，点击“添加至GOOSE??IN”.
PCS-978简易母线保护运行原则
（试行）
批 准： __________________________________________
专业审核： _______________________________________
初 审： __________________________________________
编 制：
PCS-978简易母线保护运行原则
（试行）
1原理
简易母线保护不是单独的保护装置，由嵌入在变压器后备保护或母联（分段）
装置中的动作元件和嵌入在母联（分段）和出线（包括线路、站用变、接地变、
电容器、电抗器等，下同）保护装置中的闭锁元件组成。 母线区外故障时，相关保护能够发出闭锁信号闭锁简易母线保护，母线区内
故障时，相关保护不能发出闭锁信号，简易母线保护可以快速动作切除变压器低
压侧开关。低压侧如果有小电源，母线区内故障，仅收到小电源并网线路的闭锁
信号时，简易母线保护可先跳开低压侧小电源。
目前闭锁信号的传递采用GOOSE通信机制，有效解决了传统方式下各个出线
保护和分段保护与简易母线保护之间存在较多硬开入连线，导致了二次回路比较
复杂的问题，并且在GOOSE断链的情况下能发出报警信号。
2. GOOSE功能说明
2.1 闭锁信号含义
以PCS-978为例，说明GOOSE接收的实时闭锁信号与简易母线逻辑实际使用
的闭锁信号两种闭锁信号含义：
间隔闭锁信号_GOOSE： GOOSE接收的实时闭锁信号，该信号不会直接闭锁主
变的简易母线功能；
间隔闭锁信号：简易母线逻辑实际使用的闭锁信号，该信号会直接闭锁主变
的简易母线功能。
2 . 2检修压板投退
PCS系列保护装置中设有“投检修态”的硬压板，可用于GOOSE功能的测试,
以下以实际使用范例说明（PCS-9611发送闭锁信号到PCS-978）：
1）两者都不投入或都投入“投检修态”时，所有的GOOSE逻辑按照正常逻

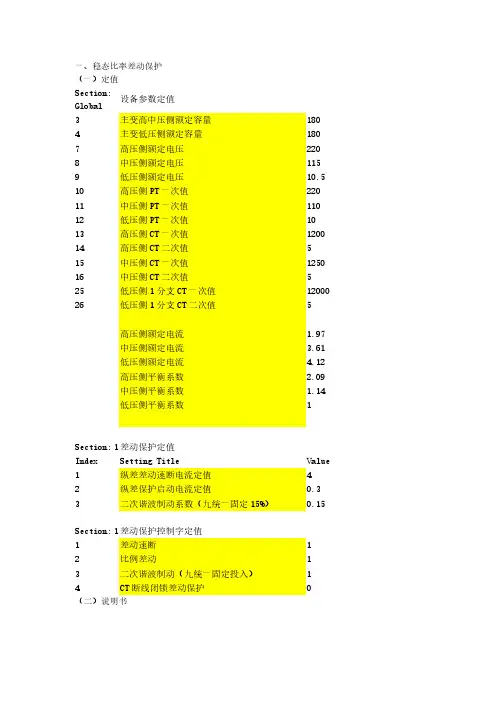

一、稳态比率差动保护（一）定值
Section:Global设备参数定值
3主变高中压侧额定容量180
4主变低压侧额定容量180
7高压侧额定电压220
8中压侧额定电压115
9低压侧额定电压10.5
10高压侧PT一次值220
11中压侧PT一次值110
12低压侧PT一次值1013高压侧CT一次值1200
14高压侧CT二次值5
15中压侧CT一次值1250
16中压侧CT二次值5
25低压侧1分支CT一次值12000
26低压侧1分支CT二次值5
高压侧额定电流1.97
中压侧额定电流3.61
低压侧额定电流4.12
高压侧平衡系数2.09
中压侧平衡系数1.14
低压侧平衡系数1
Section:1差动保护定值
IndexSettingTitleValue
1纵差差动速断电流定值4
2纵差保护启动电流定值0.3
3二次谐波制动系数（九统一固定15%）0.15
Section:1差动保护控制字定值
1差动速断1
2比例差动1
3二次谐波制动（九统一固定投入）1
4CT断线闭锁差动保护0
（二）说明书
仅经过二次谐波
经过CT断线、三次谐波、二次谐
波闭锁无闭锁
低值：CT饱和判别、CT断线判别、励磁涌流判别。（三）试验
高压侧额定电流1.97
中压侧额定电流3.61
低压侧额定电流4.12
高压侧平衡系数2.09
中压侧平衡系数1.14
低压侧平衡系数1
纵差差动速断电流定值4
纵差保护启动电流定值0.3二次谐波制动系数0.15
1.差动速断定值校验
（1）单相法（需乘1.5）1）1.05倍IA=1.05*1.5*4*1.97=12.41A
状态1，持续时间t=0.1s
项目幅值相位项目幅值相位UA--IA12.4110
UB--IB00
UC--IC00
Ua--Ia00
Ub--Ib00
Uc--Ic00
试验结果：差动速断动作注：可试验加入100%的二次谐波，不闭锁2）0.95倍IA=0.95*1.5*4*1.97=11.23A
状态1，持续时间t=0.1s
项目幅值相位项目幅值相位UA--IA11.230
