桩基地基验槽记录 3

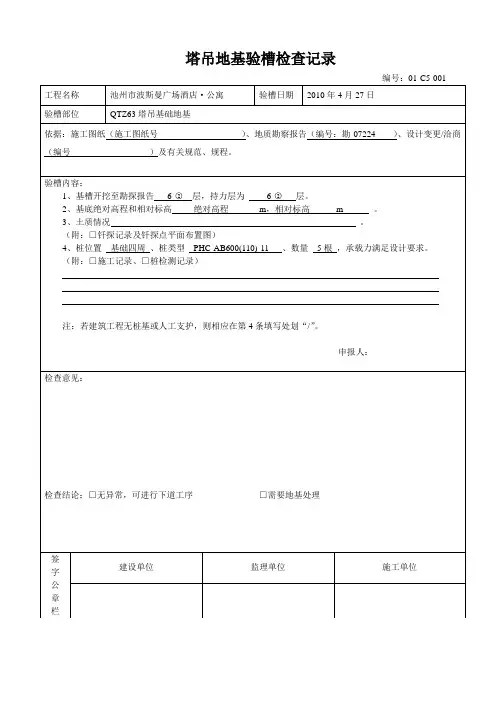

塔吊地基验槽检查记录

编号：01-C5-001

工程名称 池州市波斯曼广场酒店·公寓 验槽日期 2010年4月27日

验槽部位 QTZ63塔吊基础地基

依据：施工图纸（施工图纸号 ）、地质勘察报告（编号：勘07224 ）、设计变更/洽商（编号 ）及有关规范、规程。

验槽内容：

1、基槽开挖至勘探报告 6-○2 层，持力层为 6-○2 层。

2、基底绝对高程和相对标高 绝对高程 m，相对标高 m 。

3、土质情况 。

（附：□钎探记录及钎探点平面布置图）

4、桩位置 基础四周 、桩类型 PHC-AB600(110)-11 、数量 5根 ，承载力满足设计要求。

（附：□施工记录、□桩检测记录）

注：若建筑工程无桩基或人工支护，则相应在第4条填写处划“/”。

申报人：

检查意见：

检查结论：□无异常，可进行下道工序 □需要地基处理

签

字

公

章

栏 建设单位 监理单位 施工单位

地基验槽检查记录

编号：01-C5-001

工程名称 江南产业集中区公共租赁房18#楼 验槽日期 20 年 月 日

验槽部位 基槽

依据：施工图纸（施工图纸号GS-03(修)）、地质勘察报告（编号： ）、设计变更/洽商（编号 ）及有关规范、规程。

验槽内容：

1、基槽开挖至勘探报告 第○5 层，持力层为 第○5 层。

2、基底绝对高程和相对标高 绝对高程28.5m，相对标高－4.000~4.500米 。

3、土质情况 中风化砂质泥岩，与地质报告吻合 。

（附：□钎探记录及钎探点平面布置图）

1 地基验槽记录范本

1.地基验槽记录资料怎么填写

地基验槽记录资料填写要求：1、验收时间为各方共同检查验收日期。

2、基槽（坑）位置、几何尺寸、槽底标高均按验收实测纪录填写。3、土层走向、厚度、土质有变化的部位，用图示加以说明。

4、槽底土质类别、颜色及坚硬均匀情况。5、地下水位及水浸情况等。

6、遇有古坟、钴井、洞穴、电缆、旧房基础、以及流沙等应在图中标明位置、标高、处理情况说明或写明变更文件编号。7.检查验收意见：写明地基是否满足设计、规范等有关要求。

是否与地质勘查报告中土质情况向情况相符，验槽由建设单位组织地质勘查部门、设计院、建设、监理单位及施工有关人员参加，共同检验做出纪录并签字。无验槽手续不得进行下道工序施工。

地基验槽程序：（1）在施工单位自检合格的基础上进行。施工单位确认自检合格后提出验收申请；（2）由总监理工程师或建设单位项目负责人组织建设、监理、勘察、设计及施工单位的项目负责人、技术质量负责人，共同按设计要求和有关规定进行。

地基验槽方法：（一）地基验槽通常采用观察法。对于基底以下的土层不可见部位，通常采用钎探法。

（二）轻型动力触探遇到下列情况之一时，应在基底进行轻型动力触探：（1）持力层明显不均匀；（2）浅部有软弱下卧层；（3）有浅埋的坑穴、古墓、古井等，直接观察难以发现时；（4）勘察报告或设计文 2 件规定应进行轻型动力触探时。地基验槽地基处理：通过验槽及分析钎探资料，发现槽底局部异常后，应根据地基土的土质情况、工程性质和施工条件，采取适宜的处理方法，以减少或避免地基不均匀沉降。

（1）局部硬土的处理：挖掉硬土部分，以免造成不均匀沉降。处理时要根据周边土的土质情况确定回填材料，如果全部开挖较困难时，在其上部做软垫层处理，使地基均匀沉降。

（2）局部软土的处理：在地基土中由于外界因素的影响（如管道渗水）、地层的差异或含水量的变化，造成地基局部土质软硬差异较大。如软土厚度不大时，通常采取清除软土的换土垫层法处理，一般采用级配砂石垫层，压实系数不小于0.94；当厚度较大时，一般采用现场钻孔灌注桩、混凝土或砌块石支撑墙（或支墩）至基岩进行局部地基处理。

第 1 页 共 28 页 孔桩验槽记录

地 基 验 槽 （ 复 验 ）

记 录 质控（建）表 4.1.5.1

共

页 第 1 页 工程名称 ##公交首末站 施工单位 ##工程有限公司 验槽部位 1#孔桩 验槽日期 2010 年

月

日 地基土质情况 所开挖桩底土层为⑤全风化泥岩 基槽尺寸标高 孔桩桩顶标高 342.60 m，桩底标高 330.60m，孔桩直径为 1000mm。

持力层设计要求 桩端持力层为④泥岩残积粘性土及⑤全风化泥岩。

附图及说明：

依据：

1、甲方提供的福建省闽中地质勘察公司出具的：《岩土工程勘察报告》。

2、福建岩土工程勘察研究院提供的桩基详图（更改图）、±0.000 由相当于 348.45m。

3、基槽开挖断面图如下图： 第 2 页 共 28 页 施工单位初验结论 经检查基底持力层为⑤全风化泥岩，地基土质、尺寸、标高、等符合图纸设计及施工规范要求。

验槽结论 （复验）

桩底已挖至④泥岩残积粘性土，满足设计要求。

勘察单位 设计单位 施工单位 监理单位 项目负责人：

2010 年

月

日 项目专业负责人：

2010 年

月

日 项目技术负责人：

2010 年

月

日 专业监理工程师：

2010 年

月

日

地 基 验 槽 （ 复 验 ）

记 录 质控（建）表 4.1.5.1

共 第 3 页 共 28 页 页 第 2 页 工程名称 ##公交首末站 施工单位 ##工程有限公司 验槽部位 5#孔桩 验槽日期 2010 年

月

日 地基土质情况 所开挖桩底土层为⑤全风化泥岩 基槽尺寸标高 孔桩桩顶标高 342.60 m，桩底标高 330.60m，孔桩直径为 1000mm。

持力层设计要求 桩端持力层为④泥岩残积粘性土及⑤全风化泥岩。

附图及说明：

依据：

1、甲方提供的福建省闽中地质勘察公司出具的：《岩土工程勘察报告》。

2、福建岩土工程勘察研究院提供的桩基详图（更改图）、±0.000 由相当于 348.45m。

工程名称:施工单位：表C2-6-3地基验槽记录后附填写示例建设面积项目经理开挖时间项目技术负责人完成时间质检员验收时间记录人项 次项 目查验情况附图或说明1土壤类别2基层是否为老土层3地基土的均匀、密实程度4地下水情况5有无坑、穴、洞、窑、墓6定位检查初验结论复验结论建设单位监理单位设计单位勘察单位施工单位查询建筑总说明，建筑面积钎探完成后三天的日期翻阅勘察报告查询签字加盖单位公章

表C2-6-3 地基验槽记录

工程名称: ×××工程 施工单位： 填写说明规范见最后

建设面积 3457.43㎡ 项目经理 ×××

开挖时间 2009年4月15日 项目技术负责人 ×××

完成时间 2009年4月17日 质检员 ×××

验收时间 2009年4月20日 记录人 ×××

项 次 项 目 查验情况 附图或说明

1 土壤类别 粉质黏土

图（略） 2 基层是否为老土层 已挖至老土层

3 地基土的均匀、密实程度 地基土基本均匀

4 地下水情况 -2.5m可见地下水

5 有无坑、穴、洞、窑、墓 无

6 定位检查 符合图纸要求

初验结论 基槽开挖至设计标高-3.5m，未开挖前已经开始降水。

建筑物长度方向58.4m,宽度方向13.1m，符合设计要求，已开挖土层与地质勘察报告相符合。持力层表面粉质黏土颜色基本一致，持力层以下局部1.5m处地基土较软弱，设计为3：7砂石褥垫层厚900mm。

复验结论 基槽复查：长、宽、标高符合设计要求。钎探及表露地基土均说明与地质勘察报告提供的基本条件一致，可以进行砂石褥垫层施工。

建设单位 监理单位 设计单位 勘察单位 施工单位

《地基验槽记录》填写说明与依据

《地基验槽记录》是土方挖至基槽设计标高，钎探完成之后进行的对建筑持力层情况的验收。

一、 表格解析

1. 责任部门

项目工程部

2. 提交时限

地基验槽通过当日完成。

3. 填写要点

（1） 土壤类别：应与地质报告相一致。
