《数控线切割加工》期中考试试卷
班级 姓名 成绩
一、填空题
1.线切割加工中常用的电极丝有 、 、 。其
中 和 应用快速走丝线切割中，而 应用慢
速走丝线切割。

2.线切割加工时，工件的装夹方式有 装夹， 装
夹， 装夹，和 装夹。

3.数控电火花线切割机床加工时的偏移量与 和 有关，计算式
为 。

4.线切割加工时，常用的工作液主有 和 。
5.数控电火花线切割机床的编程，主要采用 、 两种种格式编写。
6.数控线切割机床U、V移动工作台，是具有_____加工功能的电火花线切割机床的一个组成
部分。

7.3B格式的数控系统没有______功能，确定切割路线时，必须先根据工件轮廓划出电极丝中
心线轨迹，再按________编程。

二、判断题
1.（ ）脉冲宽度及脉冲能量越大，则放电间隙越小。
2.（ ）目前线切割加工时应用较普遍的工作液是煤油。
3.（ ）在模具加工中，数控电火花线切割加工是最后一道工序。
4.（ ）工件的切割图形与定位基准的相互位置精度要求不高是，可采用百分表找正。
5.（ ）数控线切割时，G40、G41、G42为刀具补偿指令。
6.（ ）数控电火花成形精加工时所用工作液，宜选用水基工作液。
7.（ ）数控电火花线切割一块毛坯上的多个零件或加工大型工件时，应沿加工轨迹设置一
个穿丝孔。

三、选择题
1．电火花线切割加工的特点有： 。
A、必考虑电极损耗； B、不能加工精密细小，形状复杂的工件；
C、不需要制造电极； D、不能加工盲孔类和阶梯型面类工件。

2．电火花线切割加工的对象有 。
A、任何硬度，高熔点包括经热处理的钢和合金； B、成形刀，样板；
C、阶梯孔，阶梯轴； D、塑料模中的型腔。
- 2 -

3. 对于线切割加工，下列说法正确的有： 。
A、线切割加工圆弧时，其运动轨迹是折线；
B、线切割加工斜线时，其运动轨迹是斜线；
C、加工斜线时，取加工的终点为编程坐标系的原点；
D、加工圆弧时，取圆心为切线坐标系的原点。

4．列各项中对电火花加工精度影响最小的是 。
A、放电间隙 B、加工斜度 C、工具电极损耗 D、工具电极直径

5．若线切割机床的单边放电间隙为0.02 mm，钼丝直径为0.18 mm，则加工圆孔时的补偿量
为 。
A、0.10 mm B、0.11 mm C、0.20 mm D、0.21 mm

6．用线切割机床加工直径为10 mm的圆孔，当采用的补偿量为0.11 mm时，实际测量孔的直
径为10.02 mm。若要孔的尺寸达到10 mm，则采用的补偿量为 。
A、0.10 mm B、0.11 mm C、0.12 mm D、0.13 mm

7．用线切割机床不能加工的形状或材料为 。
A、盲孔 B、圆孔 C、上下异性件 D、淬火钢

8．线切割加工数控程序编制时，下列计数方向的说法正确有： 。
A、斜线终点坐标（Xe, Ye）当 |Ye| >|Xe| 时，计数方向取GY；
B．斜线终点坐标（Xe, Ye）当 |Xe|>|Ye| 时，计数方向取GY；
C、圆弧终点坐标（Xe, Ye）当 |Xe|>|Ye| 时，计数方向取ＧY；
D、圆弧终点坐标（Xe, Ye）当 |Xe|<|Ye| 时，计数方向取Ｇy。

9．数控电火花高速走丝线切割加工时，所选用的工作液和电极丝为 。
A、纯水、钼丝 B、机油、黄铜丝 C、乳化液、钼丝 D、去离子水、黄铜丝

10．线切割加工编程时，计数长度应 。
A、以μm为单位； B、以mm为单位； C、写足四为数；
D、写足五位数； E、写足六位数。

11. 在数控电火花线切割加工的工件装夹时，为使其通用性强、装夹方便，应选用的装夹方
式为 。
A、两端支撑装夹 B、桥式支撑装夹 C、板式支撑装夹

12．加工斜线OA，设起点Ｏ在切割坐标原点，终点Ａ的坐标为Xe＝１７mm，Ye＝５mm，其加
工程序为 。
A、B17B5B17GxLl B、B17000B5000B017000 GxLl ；
C、B17000B5000B017000 GyL D、B17000B5000B005000 GyLl；
E、B17B5B017000 GxLl。
13．加工半圆ＡＢ，切割方向从Ａ到Ｂ，起点坐标Ａ（－５，０），终点坐标Ｂ（５，０），
其加工程序为 。
A、B5000BB010000GxSR2； B、B5000BB10000 GySR2；
C、B5000BB01000GySR2 D、BB5000B01000 GySR2；
E、B5BB010000 Gy SR2。
- 3 -

四、编程题
1．若要加工如图1所示斜线段，终点A的坐标为 Xe =14mm， Ye=5mm , 分别用3B格
式编制其线切割程序。

2．加工如图2所示与正Y轴重合的直线线段，长度为22.4mm。分别用3B格式编制其线切
割程序。

3．加工如图3所示圆弧，A 为此逆圆弧的起点，B 为终点。分别用3B格式编制线切割
程序。

4．加工图所示零件，试说出下面哪种是较好方案，试分析说明图示穿丝位置优缺点 。
- 4 -

5．用3B格式按图７所依电极丝中心轨迹编制内型腔的数控线切割程序（毛坯尺寸为100×
100mm）。
- 5 -
6、用3B格式按图依电极丝中心轨迹编制中部保留型面的数控线切割程序（毛坯尺寸为160

×130mm）。（10分）
- 6 -
7、用3B格式按图依电极丝中心轨迹编制内型腔的数控线切割程序（毛坯尺寸为100×100mm）。
- 7 -
8、加工如下图形状轮廓，其中O点为起刀点，走刀路线可以从OA—AB—BC—CD—DE—EF—
FA—AO，也可以从OA—AF—FE—ED—DC—CB—BA—AO，按OA—AB—BC—CD—DE—EF—FA—AO
路线编程。

合集下载

线切割知识考试试题

线切割知识考试试题

线切割知识考试试题线切割知识考试试题 (答案)一﹑填空(52%)1﹑3B程序格式中﹐加工指令字母代码是 Z ﹐共有 12 种。

2﹑本公司常用钼丝直径为Φ0.18 ﹐放电间隙双面为 0.02 mm。

3﹑线割工作液一般用乳化液配水而成﹐其中乳化液所占百分比是_5%~~20% ﹐水所占百比分是 80%~~95% 。

4﹑一般情况下﹐加工精度与效率成反比﹐钼丝直径与效率成正比。

5﹑控制台在加工时若设置自动关机﹐则下次开启电源前应先关掉高频电源。

6﹑加工锥度为a﹐厚度为t的工件﹐已知上下导轮中心距为H﹐下导轮中心到工件支撑架表面的高度为h﹐则锥度偏移量参数a= (h+t)tgα﹐m= H*tgα。

7﹑加工锥度为a﹐厚度为t的工件﹐其图形中的圆弧与总偏程绕向相反时﹐其圆弧半径r必须大于t*tgα。

8﹐交频电源直接影响加工件质量﹐其脉宽的单位是μs ﹐简单定义是单个脉冲的放电时间﹐脉间的单位是μs ﹐其简单定义是相邻两脉冲的间隔时间。

9﹑某段直线长10000cm﹐其相邻的两直线与之所成内角均为900﹐那幺该直线4B指令中的公切圆(等效圆)半径R是 5000 cm。

10﹐脉冲电源参数易对切割速度﹑表面粗糙度﹑电极丝(钼丝)寿命产生影响。

11﹑选出下列形位公差的代号﹕直线度C﹔平面度 E ﹔圆度 B ﹔垂直度 D ﹔同轴度 A 。

A﹕◎ B﹕○ C﹕━ D﹕⊥ E :12﹑45钢含碳量约为 0.45% ﹔其调质硬度约为 HRC45%~55% 。

13﹑请选择钢材相应类别﹕(1)﹑普通碳素钢﹕甲类钢 E ﹔乙类钢 K ﹔特类钢 N 。

(2)﹑优质碳素结构钢﹕低碳钢 B ﹔中碳钢 G ﹔高碳钢 J 。

(3)﹑碳素工具钢﹕ C 。

(4)﹑合金钢﹕合金结构钢H ﹔合金工具钢D ;特殊性能钢I 。

A:3Gr2W8V B:08 C:40Cr D:T10 E:A3 F:1Cr13G:45 H:T8A I:A1F J:65 K:B3 L:Cr12MoVM:GCr15 N:C4 O:20二﹑问答题 (24%)1﹑分析加工工件精度较差的原因。

数控线切割中年级工试题范文精选

数控线切割中年级工试题范文精选

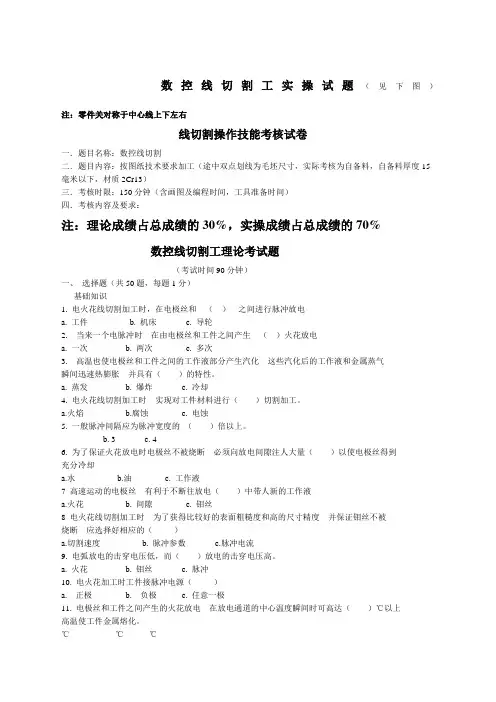

数控线切割工实操试题（见下图）注：零件关对称于中心线上下左右线切割操作技能考核试卷一．题目名称：数控线切割二．题目内容：按图纸技术要求加工（途中双点划线为毛坯尺寸，实际考核为自备料，自备料厚度15毫米以下，材质2Cr13）三．考核时限：150分钟（含画图及编程时间，工具准备时间）四．考核内容及要求：注：理论成绩占总成绩的30%，实操成绩占总成绩的70%数控线切割工理论考试题（考试时间90分钟）一、选择题（共50题，每题1分）基础知识1. 电火花线切割加工时，在电极丝和（）之间进行脉冲放电a. 工件b. 机床c. 导轮2. 当来一个电脉冲时在由电极丝和工件之间产生（）火花放电a. 一次b. 两次c. 多次3. 高温也使电极丝和工件之间的工作液部分产生汽化这些汽化后的工作液和金属蒸气瞬间迅速热膨胀并具有（）的特性。

a. 蒸发b. 爆炸c. 冷却4. 电火花线切割加工时实现对工件材料进行（）切割加工。

a.火焰b.腐蚀c. 电蚀5. 一般脉冲间隔应为脉冲宽度的（）倍以上。

b. 3c. 46. 为了保证火花放电时电极丝不被烧断必须向放电间隙注人大量（）以使电极丝得到充分冷却a.水b.油c. 工作液7 高速运动的电极丝有利于不断往放电（）中带人新的工作液a.火花b. 间隙c. 钼丝8 电火花线切割加工时为了获得比较好的表面粗糙度和高的尺寸精度并保证钼丝不被烧断应选择好相应的（）a.切割速度b. 脉冲参数c.脉冲电流9. 电弧放电的击穿电压低，而（）放电的击穿电压高。

a. 火花b. 钼丝c. 脉冲10. 电火花加工时工件接脉冲电源（）a. 正极b. 负极c. 任意一极11. 电极丝和工件之间产生的火花放电在放电通道的中心温度瞬间时可高达（）℃以上高温使工件金属熔化。

℃℃℃12. 通常认为电极丝与工件之间的放电间隙δ电在（）mm左右。

a. b.13. 线切割机床编程序时的数据单位是1 μm，1 μm为（）mma. 10b.14. 线切割机床工作液选用（）a. 水基乳化液b. 水c. 煤油15. （）项不是电火花线切割加工的特点a. 自动化程度高b. 加工周期短c. 成本高16. 开路脉冲是指间隙未被击穿时的电压脉冲这时（）脉冲电流。

线切割考试试题

线切割考试试题

线切割考试试题姓名：工号：部门：得分：一.填空：（每空2分）1. 启动数控线切割机床系统前必须仔细检查所有开关应处于非工作的（）位置。

机床的冷却系统应处于良好的工作状态，钼丝应处于导丝（）内，钼丝的（）应合适。

2. 检查工作台区域有无搁放其它（），确保工作台运行（）。

3. 程序输入后必须首先进行（）模拟显示，确定（）是否正确后，方可加工操作。

4. 将备料按照图形编辑的（）予以装夹，并将工件予以（）；5. 启动机床后首先检查（）是否正常，（）有无报警。

6. 切割加工前先调整（）的流量，检查切割液有无（）。

7. 装卸工件禁止用重物敲打机床（）。

8. 务必在机床停稳后，再进行（）等项工作。

9. 操作完毕必须（），（），（）和（）。

10. 严禁在运动着的磁盘平台上测量工件，应( )测量。

二、判断题（正确的填“√”，错误的填“×”，每题5分）1．利用电火花线切割机床不仅可以加工导电材料，还可以加工不导电材料。

（）2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。

（）3．电火花线切割加工通常采用正极性加工。

（）4．脉冲宽度及脉冲能量越大，则放电间隙越小。

（）5．在慢走丝线切割加工中，由于电极丝不存在损耗，所以加工精度高。

（）6．在设备维修中，利用电火花线切割加工齿轮，其主要目的是为了节省材料，提高材料的利用率。

（）三．问答题1. 启动前应注意检查哪些事项？：（15分）2. 操作数控线切割机进行加工时应注意以下各项哪些？：（15分）。

线切割考核试题及答案

线切割考核试题及答案

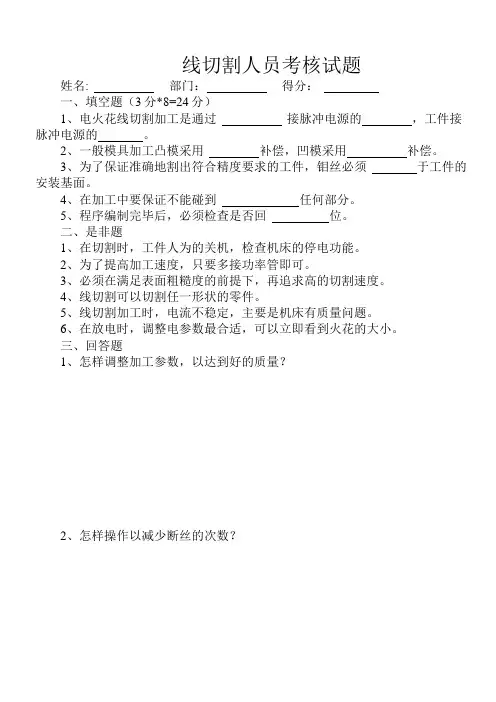

线切割人员考核试题姓名: 部门：得分：一、填空题（3分*8=24分）1、电火花线切割加工是通过接脉冲电源的，工件接脉冲电源的。

2、一般模具加工凸模采用补偿，凹模采用补偿。

3、为了保证准确地割出符合精度要求的工件，钼丝必须于工件的安装基面。

4、在加工中要保证不能碰到任何部分。

5、程序编制完毕后，必须检查是否回位。

二、是非题1、在切割时，工件人为的关机，检查机床的停电功能。

2、为了提高加工速度，只要多接功率管即可。

3、必须在满足表面粗糙度的前提下，再追求高的切割速度。

4、线切割可以切割任一形状的零件。

5、线切割加工时，电流不稳定，主要是机床有质量问题。

6、在放电时，调整电参数最合适，可以立即看到火花的大小。

三、回答题1、怎样调整加工参数，以达到好的质量？2、怎样操作以减少断丝的次数？3、怎样保养好你操作的机床？4、怎样做好交接班工作？5、试叙述棘轮的切割工艺，以及切割时所应注意的问题？线切割人员考核试题答案一、填空题1、电火花线切割加工是通过钳丝接脉冲电源的负极，工件接脉冲电源的正极。

2、一般模具加工凸模采用正补偿，凹模采用负补偿。

3、为了保证准确地割出符合精度要求的工件，钼丝必须垂直于工件的安装基面。

4、在加工中要保证不能碰到加工工件任何部分。

5、程序编制完毕后，必须检查是否回零位。

二、是非题1、在切割时，工件人为的关机，检查机床的停电功能。

（×）2、为了提高加工速度，只要多接功率管即可。

（×）3、必须在满足表面粗糙度的前提下，再追求高的切割速度。

（√）4、线切割可以切割任一形状的零件。

（×）5、线切割加工时，电流不稳定，主要是机床有质量问题。

（×）6、在放电时，调整电参数最合适，可以立即看到火花的大小。

（√）三、回答题1、怎样调整加工参数，以达到好的质量？答：调整脉宽和功率管已达到适合的加工电流，从而达到好的质量2、怎样操作以减少断丝的次数？答：首先避免人为断丝，其次操作时必须检查钼丝是否在上下导轮内，并定期检查导电快的完好情况，再者根据加工件的高度调整脉宽及功率，已达到稳定的电流，观察废料是否阻碍钼丝的正常运行，最后注意因松丝而导致的断丝情况。
