光伏防雷和接地技术交底1.引言概述部分应包含对文章主题的简要介绍和概括，以引起读者的兴趣并让他们对接下来的内容有所期待。

以下是根据提供的目录编写的1.1 概述部分的内容：引言1.1 概述光伏防雷和接地技术在光伏发电系统中起着重要的作用。

随着光伏发电系统的迅速发展和普及，防雷和接地问题成为了关注的焦点。

光伏发电系统的特殊性使得其容易受到雷击等天气条件的影响，同时，合理的接地设计也是确保光伏发电系统安全运行的重要环节。

因此，有效的防雷措施和恰当的接地方法显得尤为重要。

本文将全面交底光伏防雷和接地技术，为读者详细介绍光伏防雷原理、防雷设备和措施，以及光伏接地原理、接地方法和要点。

通过对这些关键技术的深入剖析，我们旨在帮助读者更好地理解光伏防雷和接地技术的重要性，并为光伏发电系统的设计、施工和运维提供有力的技术支持。

本文将按照以下结构进行阐述：首先，我们将在第2节详细介绍光伏防雷技术，包括防雷原理、常用的防雷设备和措施等内容；然后，在第3节中，我们将重点讨论光伏接地技术，涵盖接地原理、常用的接地方法和设计要点；最后，在第4节中，我们将对光伏防雷和接地技术进行总结，并展望其未来的发展趋势。

通过阅读本文，读者将全面了解光伏防雷和接地技术的重要性，并具备基本的技术知识，有助于他们在实际工程中做出科学、合理的决策和设计。

本文的主要目的是为读者提供一份系统、全面的技术交底，促进光伏发电系统的可靠性、安全性和效益性的提升。

接下来，我们将在第2节中详细介绍光伏防雷技术。

文章结构部分的内容可以写成如下形式：1.2 文章结构本文将分为以下几个部分进行阐述光伏防雷和接地技术。

第一部分是引言部分，主要包括对本文主题的概述、文章结构的介绍以及阐明文章的目的。

在概述部分，将简要介绍光伏防雷和接地技术的背景和重要性。

文章结构部分将列出全文的章节结构和各节的概要，使读者能够更清晰地理解文章的组织和内容安排。

最后，将明确本文的目的，即给读者提供光伏防雷和接地技术的交底，帮助他们了解相关的原理、设备、措施、方法和要点。

一、交底目的为确保综合布线工程的安全、高效进行，防止安全事故的发生，特进行本次安全技术交底。

请全体施工人员认真阅读并严格遵守以下安全要求。

二、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工部位：_______4. 施工内容：_______三、安全技术要求1. 施工人员要求- 施工人员必须经过专业培训，熟悉综合布线技术及相关安全操作规程。

- 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。

2. 现场安全管理- 施工现场应设置明显的安全警示标志，如“当心触电”、“禁止操作”等。

- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。

- 施工现场应配备必要的消防器材，如灭火器、消防沙等。

3. 施工操作要求- 严禁在未切断电源的情况下进行布线作业。

- 在进行光纤熔接、电缆连接等操作时，应使用专业的工具和设备，确保连接质量。

- 施工过程中，应随时检查线缆的完好性，发现破损、老化等情况应及时更换。

- 施工过程中，应避免线缆受到外力损伤，如挤压、拉扯等。

4. 电气安全- 严禁在高压线附近进行布线作业。

- 严禁使用非标准、劣质的电缆和连接器件。

- 严禁在未接地的情况下进行布线作业。

5. 高空作业安全- 高空作业人员必须经过专业培训，取得相应资质。

- 高空作业时，必须系好安全带，并使用安全绳。

- 高空作业平台应牢固可靠，必要时进行加固。

四、应急预案1. 触电事故- 发现触电事故，立即切断电源，对伤者进行心肺复苏等急救措施。

- 立即通知急救部门，并保护好现场。

2. 火灾事故- 发现火灾，立即使用灭火器进行灭火。

- 立即通知消防部门，并组织人员疏散。

3. 高空坠落事故- 发现高空坠落事故，立即进行现场救援。

- 立即通知急救部门，并保护好现场。

五、交底人及日期1. 交底人：_______2. 交底日期：_______六、接受人1. 项目部管理人员：_______2. 技术质量部：_______3. 安全环保部：_______4. 工程管理部：_______5. 物资部：_______6. 分包单位管理人员：_______7. 施工负责人：_______七、注意事项1. 施工人员必须严格按照安全技术要求进行施工。

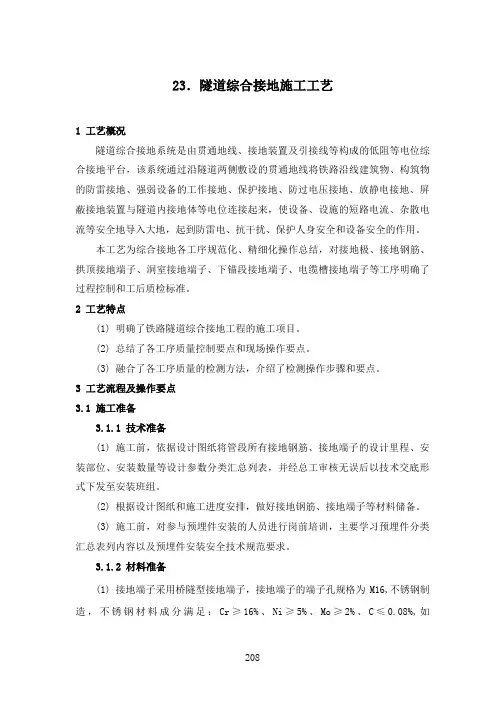

23．隧道综合接地施工工艺1 工艺概况隧道综合接地系统是由贯通地线、接地装置及引接线等构成的低阻等电位综合接地平台，该系统通过沿隧道两侧敷设的贯通地线将铁路沿线建筑物、构筑物的防雷接地、强弱设备的工作接地、保护接地、防过电压接地、放静电接地、屏蔽接地装置与隧道内接地体等电位连接起来，使设备、设施的短路电流、杂散电流等安全地导入大地，起到防雷电、抗干扰、保护人身安全和设备安全的作用。

本工艺为综合接地各工序规范化、精细化操作总结，对接地极、接地钢筋、拱顶接地端子、洞室接地端子、下锚段接地端子、电缆槽接地端子等工序明确了过程控制和工后质检标准。

2 工艺特点(1) 明确了铁路隧道综合接地工程的施工项目。

(2) 总结了各工序质量控制要点和现场操作要点。

(3) 融合了各工序质量的检测方法，介绍了检测操作步骤和要点。

3 工艺流程及操作要点3.1 施工准备3.1.1 技术准备(1) 施工前，依据设计图纸将管段所有接地钢筋、接地端子的设计里程、安装部位、安装数量等设计参数分类汇总列表，并经总工审核无误后以技术交底形式下发至安装班组。

(2) 根据设计图纸和施工进度安排，做好接地钢筋、接地端子等材料储备。

(3) 施工前，对参与预埋件安装的人员进行岗前培训，主要学习预埋件分类汇总表列内容以及预埋件安装安全技术规范要求。

3.1.2 材料准备(1) 接地端子采用桥隧型接地端子，接地端子的端子孔规格为M16,不锈钢制造，不锈钢材料成分满足：Cr≥16%、Ni≥5%、Mo≥2%、C≤0.08%,如GBOOCr17Ni14Mo2,并应配置防异物堵塞的端子孔塞，方便开启。

图1 L型接地端子图2 直型接地端子(2) 接地钢筋采用φ16圆钢；加工成型的L型连接钢筋。

图3 HPB235φ16圆钢图4 加工成型的L型钢筋(3) 综合接地工程所需物资采购周期长，各分部根据工期安排，及时向物设部提报站前站后接口工程物资需求计划，提前做好接口工程物资采购工作。

桥梁综合接地质量控制总结电缆屏蔽层的接地有两种接地方式，即两点接地和一点接地.从防止暂态过电压看，屏蔽层采用两点接地为好.两点接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干扰场的作用，使干扰电压降低.但是，两点接地存在两个问题：其一，当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层.其二，当屏蔽层内流过电流时，对每个芯线将产生干扰信号.对继电保护和自动装置来说，由于其输入和输出均有一端在开关场的高压或超高压环境中，电磁感应干扰是主要矛盾，且电缆芯所在回路为强电回路因而屏蔽层电流产生的干扰信号影响较小，故继电保护和自动装置规程规定屏蔽层宜在两端接地;对于热工专业电缆，电磁感应干扰比较而言矛盾不突出，而两点接地产生的屏蔽层电流对芯线产生干扰有可能使装置误动，故宜采用一点接地.所以，继电保护和自动装置规定的两点接地与热工规定的一点接地不矛盾.对控制电缆屏蔽层两端接地。

屏蔽层能降低感应过电压的____要是基于屏蔽层电流产生的磁场对干扰电流产生的磁场的抵消作用。

采用屏蔽层两端接地，是因为在短路电流、雷电流通过时，由于大短路电流、雷电流作用时间很短，所以不易烧毁屏蔽层。

若屏蔽层一端接地，没有电流回路，但其防止过电压和抗干扰能力都很低，因而屏蔽层无法取得良好的屏蔽效果。

整改措施：一是，控制电缆带屏蔽层，将屏蔽层在开关场与控制室同时接地，通信电缆的屏蔽层也应正确可靠相连接地；二是，为二次设备和二次电缆敷设专用接地铜排，尽量消除地电位差干扰；三，变电站所有开关量输入输出触点都采用专用的光电隔离。

屏蔽层中流过的感应电流是由外界电磁场感应产生的，其实际作用是抵消外界电磁场的干扰。

因此电缆屏蔽层两端接地，可以有效地抑制电磁感应。

不接地的屏蔽层对电场干扰没有屏蔽作用，而一端接地和两端接地的屏蔽层对电场的屏蔽效果是一样的。

如果屏蔽层接地良好，则电场终止于屏蔽体直接耦合到地。
