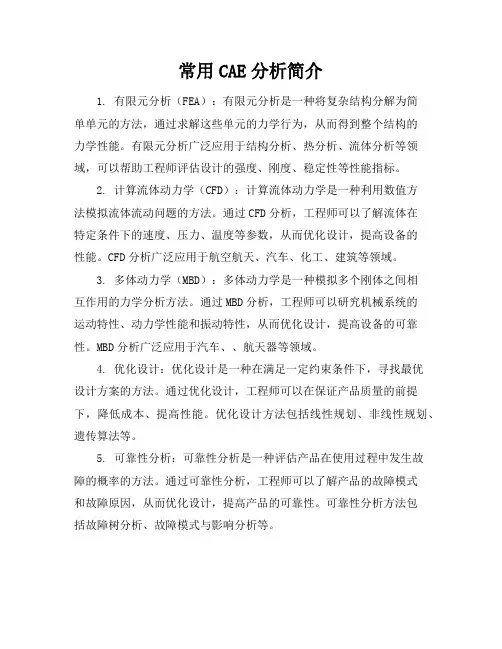

常用CAE分析简介1. 有限元分析（FEA）：有限元分析是一种将复杂结构分解为简单单元的方法，通过求解这些单元的力学行为，从而得到整个结构的力学性能。
有限元分析广泛应用于结构分析、热分析、流体分析等领域，可以帮助工程师评估设计的强度、刚度、稳定性等性能指标。
2. 计算流体动力学（CFD）：计算流体动力学是一种利用数值方法模拟流体流动问题的方法。
通过CFD分析，工程师可以了解流体在特定条件下的速度、压力、温度等参数，从而优化设计，提高设备的性能。
CFD分析广泛应用于航空航天、汽车、化工、建筑等领域。
3. 多体动力学（MBD）：多体动力学是一种模拟多个刚体之间相互作用的力学分析方法。
通过MBD分析，工程师可以研究机械系统的运动特性、动力学性能和振动特性，从而优化设计，提高设备的可靠性。
MBD分析广泛应用于汽车、、航天器等领域。
4. 优化设计：优化设计是一种在满足一定约束条件下，寻找最优设计方案的方法。
通过优化设计，工程师可以在保证产品质量的前提下，降低成本、提高性能。
优化设计方法包括线性规划、非线性规划、遗传算法等。
5. 可靠性分析：可靠性分析是一种评估产品在使用过程中发生故障的概率的方法。
通过可靠性分析，工程师可以了解产品的故障模式和故障原因，从而优化设计，提高产品的可靠性。
可靠性分析方法包括故障树分析、故障模式与影响分析等。
CAE分析在工程领域具有广泛的应用，可以帮助工程师在设计阶段发现潜在问题，优化设计，提高产品质量和降低成本。
随着计算机技术的不断发展，CAE分析将在未来发挥越来越重要的作用。
6. 热分析：热分析是一种评估产品在温度变化下的热传导、热对流和热辐射性能的方法。
通过热分析，工程师可以了解产品在不同温度条件下的热性能，从而优化设计，提高产品的热效率和热稳定性。
热分析广泛应用于电子设备、汽车、航空航天等领域。
7. 声学分析：声学分析是一种评估产品在声波作用下的声学性能的方法。
通过声学分析，工程师可以了解产品在不同频率下的声压级、声强级和声功率级等参数，从而优化设计，提高产品的声学性能。
第2章多体系统动力学基本理论本章主要介绍多体系统动力学的基本理论，包括多刚体系统动力学建模、多柔体系统动力学建模、多体系统动力学方程求解及多体系统动力学中的刚性（Stiff）问题。
通过本章的学习可以对多体系统动力学的基本理论有较深入的了解，为具体软件的学习打下良好的理论基础。
2.1 多体系统动力学研究状况多体系统动力学的核心问题是建模和求解问题，其系统研究开始于20世纪60年代。
从60年代到80年代，侧重于多刚体系统的研究，主要是研究多刚体系统的自动建模和数值求解；到了80年代中期，多刚体系统动力学的研究已经取得一系列成果，尤其是建模理论趋于成熟，但更稳定、更有效的数值求解方法仍然是研究的热点；80年代之后，多体系统动力学的研究更偏重于多柔体系统动力学，这个领域也正式被称为计算多体系统动力学，它至今仍然是力学研究中最有活力的分支之一，但已经远远地超过一般力学的涵义。
本节将叙述多体系统动力学发展的历史和目前国内外研究的现状。
2.1.1 多体系统动力学研究的发展机械系统动力学分析与仿真是随着计算机技术的发展而不断成熟的，多体系统动力学是其理论基础。
计算机技术自其诞生以来，渗透到了科学计算和工程应用的几乎每一个领域。
数值分析技术与传统力学的结合曾在结构力学领域取得了辉煌的成就，出现了以ANSYS、NASTRAN等为代表的应用极为广泛的结构有限元分析软件。
计算机技术在机构的静力学分析、运动学分析、动力学分析以及控制系统分析上的应用，则在二十世纪八十年代形成了计算多体系统动力学，并产生了以ADAMS和DADS为代表的动力学分析软件。
两者共同构成计算机辅助工程（CAE）技术的重要内容。
多体系统是指由多个物体通过运动副连接的复杂机械系统。
多体系统动力学的根本目的是应用计算机技术进行复杂机械系统的动力学分析与仿真。
它是在经典力学基础上产生的新学科分支，在经典刚体系统动力学上的基础上，经历了多刚体系统动力学和计算多体系统动力学两个发展阶段，目前已趋于成熟。
机械系统的多体动力学分析与控制机械系统是由多个刚体组成的复杂系统，其运动行为由力学学科中的多体动力学进行描述和分析。
多体动力学研究的是多个刚体在给定约束下的运动规律和相互作用，为了对机械系统进行准确的分析和控制，多体动力学的理论和方法显得尤为重要。
在研究机械系统的多体动力学之前，我们需要先了解多体系统的基本概念和关键元素。
一个多体系统由多个刚体组成，每个刚体都有自己的质量、几何形状和运动状态。
这些刚体之间通过关节、轴承等约束相互连接，形成一个整体的运动系统。
多体动力学的分析过程通常分为建模、动力学方程的建立和求解三个步骤。
在建模阶段，我们需要确定系统的质量分布、几何形状和约束条件。
通过采用刚体的质心坐标系或者自定义坐标系，可以方便地描述刚体的位置、速度和加速度。
同时，刚体之间的相互作用力和力矩也是建模过程中需要考虑的重要因素。
在动力学方程的建立阶段，我们利用牛顿定律、运动学关系等基本原理，推导出描述机械系统运动行为的动力学方程。
这些方程通常是由刚体的平动方程和转动方程组成，并包含了刚体之间的约束方程。
对于一个N个自由度的多体系统，动力学方程的求解通常需要采用数值计算方法。
在多体动力学的求解过程中，为了准确地描述和控制系统的运动行为，我们还需要考虑刚体的非线性特性和约束的刚性度。
在现实系统中，刚体的非线性特性常常会导致系统的频率分布和模态特征的变化，而约束的刚性度则会影响系统的动力学性能和稳定性。
针对机械系统的多体动力学分析和控制，现代工程学科提供了丰富的方法和工具。
有限元方法、多体仿真系统以及控制理论和方法等等，都为机械系统的分析和控制提供了一定的支持。
有限元方法可以对系统进行准确的建模和分析，多体仿真系统则可以对系统的运动行为进行模拟和验证。
而控制理论和方法则可以针对系统的动力学特性进行优化和调节，以达到所需的运动控制目标。
机械系统的多体动力学分析和控制在各个领域中都具有广泛的应用。
在机械工程领域，对机械系统进行多体动力学分析可以帮助设计师理解和改进系统的结构和性能。

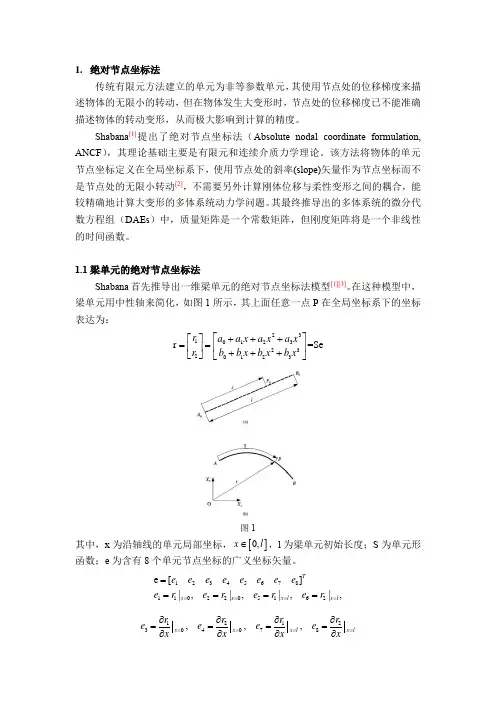

1. 绝对节点坐标法传统有限元方法建立的单元为非等参数单元，其使用节点处的位移梯度来描述物体的无限小的转动，但在物体发生大变形时，节点处的位移梯度已不能准确描述物体的转动变形，从而极大影响到计算的精度。
Shabana [1]提出了绝对节点坐标法（Absolute nodal coordinate formulation, ANCF ），其理论基础主要是有限元和连续介质力学理论。
该方法将物体的单元节点坐标定义在全局坐标系下，使用节点处的斜率(slope)矢量作为节点坐标而不是节点处的无限小转动[2]，不需要另外计算刚体位移与柔性变形之间的耦合，能较精确地计算大变形的多体系统动力学问题。
其最终推导出的多体系统的微分代数方程组（DAEs ）中，质量矩阵是一个常数矩阵，但刚度矩阵将是一个非线性的时间函数。
1.1梁单元的绝对节点坐标法Shabana 首先推导出一维梁单元的绝对节点坐标法模型[1][3]。
在这种模型中，梁单元用中性轴来简化，如图1所示，其上面任意一点P 在全局坐标系下的坐标表达为：23101232320123r =Se r a a x a x a x r b b x b x b x ⎡⎤+++⎡⎤==⎢⎥⎢⎥+++⎣⎦⎣⎦图1其中，x 为沿轴线的单元局部坐标，[]0,x l ∈，l 为梁单元初始长度；S 为单元形函数；e 为含有8个单元节点坐标的广义坐标矢量。
123456781102205162e []|,|,|,|,Tx x x l x l e e e e e e e e e r e r e r e r ========= 1212304078,,,x x x l x l r r r r e e e e x x x x ====∂∂∂∂====∂∂∂∂最终，通过绝对节点坐标法得到的无约束的单元动力学方程为：k e Me+Q =Q 其中，M 为常数质量矩阵，Q k 为广义弹性力矩阵，Q e 为广义外力矩阵。
