板式换热器如何选用

最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板

片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换

的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、

应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。钎焊换热器结构

板式换热器主要结构

⒈板式换热器板片和板式换热器密封垫片

⒉固定压紧板

⒊活动压紧板

⒋夹紧螺栓

⒌上导杆

⒍下导杆

⒎后立柱

由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。

整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型

式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多

一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压

紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进

行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片

进行热量交换，以达到用户所需温度。每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道

通常有二种波纹的板片(L小角度和H大角度)，这样就有三种不同的流道(L,M和H)，如

未知驱动探索，专注成就专业

1

气气板式换热器选型计算

1. 引言

气气板式换热器是一种常用于热力系统中的换热设备，它通过板式结构将热量从气体A传递给气体B，实现热能的转移和利用。在实际应用中，我们需要进行换热器的选型计算，以确定最合适的换热器尺寸和参数。本文将介绍气气板式换热器的选型计算方法，并给出一个实例以供参考。

2. 换热器选型计算方法

2.1 确定热负荷

在进行换热器选型计算之前，首先需要明确热负荷，即所需传热的热量。热负荷的计算通常通过以下公式得到：

Q = m * (h2 - h1) (1)

其中，Q为热负荷（单位：kW），m为气体A的质量流量（单位：kg/s），h1为气体A的入口焓值（单位：kJ/kg），h2为气体A的出口焓值（单位：kJ/kg）。

2.2 确定热传导面积

热传导面积是指换热器中用于热量传递的表面积。在进行换热器选型计算时，需要根据热负荷确定热传导面积。热传导面积的计算可以通过以下公式得到：

A = Q / (U * (ΔTm)) (2) 未知驱动探索，专注成就专业

2

其中，A为热传导面积（单位：m2），Q为热负荷（单位：kW），U为换热器的传热系数（单位：W/(m2·K)），ΔTm为气体A和气体B的平均温差（单位：K）。

2.3 确定气体A和气体B的传热系数

换热器的传热系数U反映了换热效果的好坏，需要根据具体情况进行确定。通常情况下，可以通过以下公式近似计算气体A和气体B的传热系数：

U = 1 / R (3)

其中，R为换热器的总传热阻力。

2.4 确定换热器的总传热阻力

换热器的总传热阻力包括板间阻力、壁阻力和接触阻力等。在进行换热器选型计算时，需要根据具体的换热器结构和工艺参数确定总传热阻力。总传热阻力的计算方法比较复杂，通常需要借助专业的软件或手册进行计算。

3. 实例演算

假设我们需要为一个热力系统中的空气进行换热，已知空气的质量流量为1

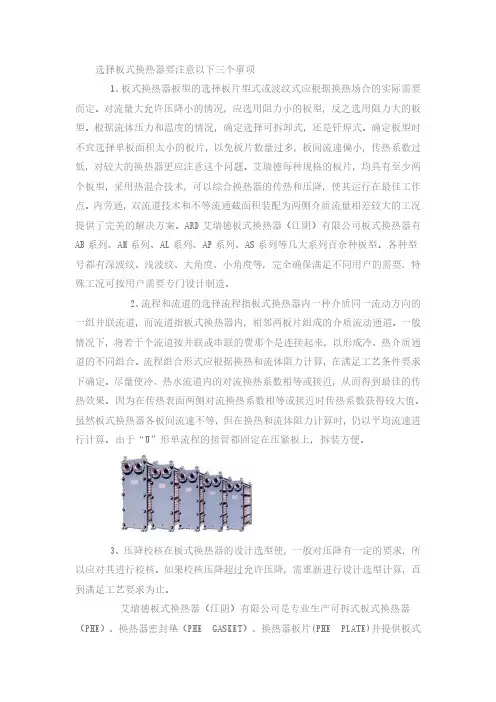

选择板式换热器要注意以下三个事项

1、板式换热器板型的选择板片型式或波纹式应根据换热场合的实际需要

而定。对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板

型。根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。确定板型时

不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过

低，对较大的换热器更应注意这个问题。艾瑞德每种规格的板片，均具有至少两

个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作

点。内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况

提供了完美的解决方案。ARD艾瑞德板式换热器（江阴）有限公司板式换热器有

AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。各种型

号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特

殊工况可按用户需要专门设计制造。

2、流程和流道的选择流程指板式换热器内一种介质同一流动方向的

一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般

情况下，将若干个流道按并联或串联的费那个是连接起来，以形成冷、热介质通

道的不同组合。流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求

下确定。尽量使冷、热水流道内的对流换热系数相等或接近，从而得到最佳的传

热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。

虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进

行计算。由于“U”形单流程的接管都固定在压紧板上，拆装方便。

3、压降校核在板式换热器的设计选型使，一般对压降有一定的要求，所

以应对其进行校核。如果校核压降超过允许压降，需重新进行设计选型计算，直

到满足工艺要求为止。

艾瑞德板式换热器（江阴）有限公司是专业生产可拆式板式换热器

（PHE）、换热器密封垫（PHE GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务

板式换热器板片的常用几种材质选择

Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

板式换热器板片作为板换系统最重要的传热环节，其质量直接影响到设备的使用寿命。所以在参数选型设计的时候，往往厂家会严格按照客户提供的参数进行反复设计，流经的介质也会确认其物理性能，确保选用相对应的材质，以免发生泄漏！那么对于不同的介质又该选择什么样的板片呢今天就简单的带大家来了解下：

板式换热器板片

1、水。常见的自来水、纯净水一般我们都选择不锈钢304的材质；那么如果是井水、河水、闭式循环水等介质，我们得考虑用316L，因为这些介质成份都比较复杂，304耐腐蚀性不如316L好。那么如果是海水的话，我们则一定要考虑用钛合金材质，海水氯离子浓度比较高，只有钛合金材质才能满足。

2、酸。稀硫酸浓度小于10%，温度低于50℃，可以采用不锈钢316L材质，如果大于则需要用哈氏合金材质。磷酸、盐酸同样的原理。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.
