第二十讲 欧姆定律的应用

1

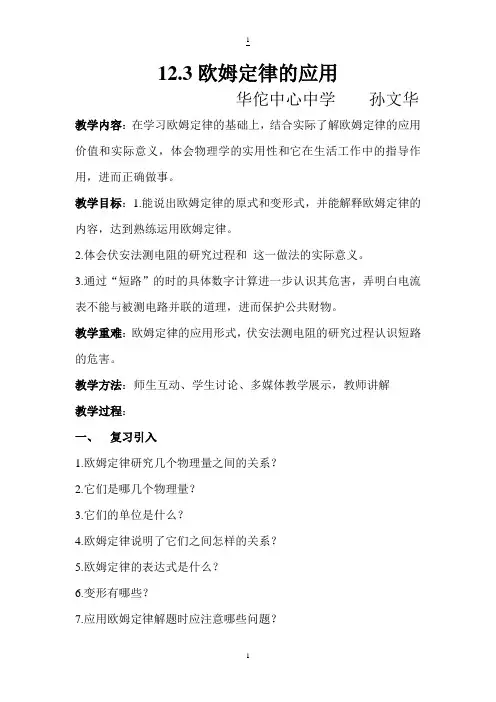

1 12.3欧姆定律的应用

华佗中心中学 孙文华

教学内容：在学习欧姆定律的基础上，结合实际了解欧姆定律的应用价值和实际意义，体会物理学的实用性和它在生活工作中的指导作用，进而正确做事。

教学目标：1.能说出欧姆定律的原式和变形式，并能解释欧姆定律的内容，达到熟练运用欧姆定律。

2.体会伏安法测电阻的研究过程和 这一做法的实际意义。

3.通过“短路”的时的具体数字计算进一步认识其危害，弄明白电流表不能与被测电路并联的道理，进而保护公共财物。

教学重难：欧姆定律的应用形式，伏安法测电阻的研究过程认识短路的危害。

教学方法：师生互动、学生讨论、多媒体教学展示，教师讲解

教学过程：

一、 复习引入

1.欧姆定律研究几个物理量之间的关系？

2.它们是哪几个物理量？

3.它们的单位是什么？

4.欧姆定律说明了它们之间怎样的关系？

5.欧姆定律的表达式是什么？

6.变形有哪些？

7.应用欧姆定律解题时应注意哪些问题？

2

2 二、新课学习

（一）欧姆定律应用实例

1.车床照明灯的电压是36V，它正常工作时的灯丝电阻是36Ω，常温下的电阻是10Ω。试问：通过灯丝的电流是多大？（提示：三量要同时同态）

2.电阻R1,R2串联，R1=10Ω,R2=15Ω,电路中的电流是1A。试计算R2两端的电压U2是多少？（同体）

3.某导体两端的电压为2V时，流经它的电流是200mA，这个导体的电阻是多大？现将电压增加到4V，流经它的电流是多大？（注意单位, 流压的正比关系 ）

1.解：据I=U/R得I=36V/36Ω=1A

错误解法：

据I=U/R得I=36V/10Ω=3.6A

2.解：U2=R2×I2=15Ω×1A=15V

错误解法：

U2=R1×I2=10Ω×1A=10V

3.解：R=U/I=2V/0.2A=10Ω

错误解法：

R=U/I=2V/200mA=0.01Ω

欧姆定律在电路中的应用与实例

欧姆定律是电学的基础定律之一，它描述了电流、电压和电阻之间的关系。在电路中，欧姆定律的应用非常广泛，它帮助我们理解和解决电路中的问题。本文将介绍欧姆定律并提供一些实际应用和实例。

欧姆定律的表达式如下：

U = I × R

其中，U代表电压（单位为伏特V），I代表电流（单位为安培A），R代表电阻（单位为欧姆Ω）。这个公式告诉我们，在电路中，电压等于电流与电阻的乘积。

一、欧姆定律在电路中的应用

1. 计算电流

欧姆定律可以用来计算电路中的电流。如果我们知道电压和电阻的值，可以使用欧姆定律来求解电流。例如，如果电压为10伏特，电阻为5欧姆，根据欧姆定律，电流等于10伏特除以5欧姆，即等于2安培。

2. 计算电阻

欧姆定律还可用于计算电路中的电阻。如果我们知道电压和电流的值，可以使用欧姆定律来求解电阻。例如，如果电压为12伏特，电流为3安培，根据欧姆定律，电阻等于12伏特除以3安培，即等于4欧姆。 3. 预测电路行为

欧姆定律使我们能够预测电路在不同条件下的行为。通过根据已知的电压、电流或电阻值，应用欧姆定律，我们可以计算出其他未知因素的值。这有助于工程师在设计和调试电路时进行预测和优化。

二、欧姆定律的实例

下面是一些使用欧姆定律解决实际问题的实例：

1. 简单电路中的应用

考虑一个简单的电路，其中有一个电压为6伏特的电源和一个电阻为3欧姆的电阻器。根据欧姆定律，电流等于电压除以电阻，即2安培。通过欧姆定律，我们可以计算出电路中的各个参数。

2. 灯泡的电流计算

假设我们有一个12伏特的电源和一个8欧姆的灯泡。根据欧姆定律，灯泡的电流等于12伏特除以8欧姆，即1.5安培。这个计算可以帮助我们了解灯泡的亮度和功耗。

3. 串联电路的电压分配

在一个串联电路中，有几个电阻依次连接。根据欧姆定律，总电压等于电阻和电流的乘积。通过应用欧姆定律，可以计算出电路中每个电阻上的电压。这对于设计电路和确定各个元件之间的关系非常有用。

欧姆定律的应用

欧姆定律是电学中重要的基础定律之一，用于描述电流、电压和电阻之间的关系。它的数学表达式为：I = V/R，其中I代表电流，V代表电压，R代表电阻。

本文将探讨欧姆定律在实际应用中的几个方面。

一、电路分析

欧姆定律对于电路分析是非常有用的。通过运用欧姆定律，可以计算电路中电流的大小以及电压的分布情况。

以一个简单的直流电路为例，假设有一个电压源V，通过一个电阻R，然后产生一个电流I。根据欧姆定律，我们可以通过测量电压和电阻的数值来计算电流。这种通过测量和计算得到电流大小的方法在实际电路中非常常见。

二、电阻选择

在电路设计中，欧姆定律也有着重要的应用。当我们需要选取适当的电阻时，可以依据欧姆定律来计算所需的电阻值。

例如，如果我们知道电流和所需的电压，可以用欧姆定律来计算所需的电阻值。假设我们需要一个电压为5V，电流为2A的电路。根据欧姆定律，我们可以得到所需的电阻值为R = V/I = 5/2 = 2.5欧姆。因此，我们可以选择一个2.5欧姆的电阻来满足这个要求。

三、功率计算 欧姆定律还可以用于计算电路中的功率。功率可以通过电压和电流的乘积来计算，即P = VI。

在实际中，我们可以利用欧姆定律和功率公式来计算电路中的功率消耗。根据欧姆定律，我们可以得到电流的数值，然后再与电压相乘即可得到功率。这个应用在电路设计、电力系统以及能量管理方面都非常重要。

四、温度与电阻

最后，欧姆定律还可以帮助我们理解电阻与温度的关系。根据欧姆定律，电阻可以通过电流和电压的比值来计算。

在一些特定的材料中，电阻值会受温度影响而发生变化。这种现象被称为温度系数。通过欧姆定律，我们可以计算不同温度下的电阻值，并研究这种温度系数的影响。

结论

欧姆定律作为电学中的基础定律之一，在实际应用中发挥着重要作用。它可以用于电路分析、电阻选择、功率计算以及理解温度与电阻的关系。通过充分理解和应用欧姆定律，我们可以更好地设计和管理电路，提高电能利用效率。

欧姆定律及其应用

一、欧姆定律

1. 内容

- 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

- 公式：I = (U)/(R)，其中I表示电流（单位：安培，A），U表示电压（单位：伏特，V），R表示电阻（单位：欧姆，Ω）。

2. 实验探究

- 实验目的：探究电流与电压、电阻的关系。

- 实验器材：电源、电流表、电压表、定值电阻、滑动变阻器、开关、导线等。

- 实验方法：

- 探究电流与电压的关系时：

- 控制电阻不变。例如，选择一个定值电阻R，通过滑动变阻器改变定值电阻两端的电压U，用电流表测量通过定值电阻的电流I。多次改变电压值，记录对应的电流值，分析数据发现：在电阻一定时，电流与电压成正比。

- 探究电流与电阻的关系时： - 控制电压不变。例如，先连接一个定值电阻R_1，调节滑动变阻器使定值电阻两端的电压为U，用电流表测量电流I_1；然后更换不同阻值的定值电阻R_2、R_3等，每次更换后调节滑动变阻器，使定值电阻两端的电压始终保持为U，分别记录对应的电流I_2、I_3等。分析数据发现：在电压一定时，电流与电阻成反比。

3. 欧姆定律的理解

- 同体性：I、U、R是针对同一导体而言的。例如，不能用一个导体的电压和另一个导体的电阻来计算通过第三个导体的电流。

- 同时性：I、U、R必须是同一时刻的值。因为导体的电阻可能会随温度等因素变化，如果不是同一时刻测量的值，就不能用欧姆定律进行计算。

二、欧姆定律的应用

1. 计算电流、电压和电阻

- 计算电流：已知电压U和电阻R，根据I=(U)/(R)计算电流。例如，一个电阻R = 10Ω，两端电压U = 20V，则通过电阻的电流I=(U)/(R)=(20V)/(10Ω)=2A。

- 计算电压：已知电流I和电阻R，根据U = IR计算电压。例如，一个电阻R
