UNISONIC TECHNOLOGIES CO., LTD UC3842A/3843A

LINEAR INTEGRATED CIRCUIT

www.unisonic.com.tw 1 of 9 Copyright © 2005 Unisonic Technologies Co., Ltd QW-R103-002,D

CURRENT MODE PWM CONTROL CIRCUITS

󰂄 DESCRIPTION The UTC UC3842A/3843A provide the necessary functions to implement off-line or DC to DC fixed frequency current mode , controlled switching circuits with minimal external components.

󰂄 FEATURES *Low start up current ( Typical 0.12mA ) *Automatic feed forward compensation *Pulse-by-Pulse current limiting *Under-voltage lockout with hysteresis *Double pulse Suppression *High current totem pole output to drive MOSFET directly *Internally trimmed band gap reference *500kHz operation

DIP-8

SOP-8*Pb-free plating product number: UC3842ALUC3843AL

󰂄 ORDERING INFORMATION Ordering Number Normal Lead Free Plating Package Packing

UC3842A-D08-T UC3842AL-D08-T DIP-8 Tube UC3842A-S08-R UC3842AL-S08-R SOP-8 Tape Reel UC3842A-S08-T UC3842AL-S08-T SOP-8 Tube UC3843A-D08-T UC3843AL-D08-T DIP-8 Tube UC3843A-S08-R UC3843AL-S08-R SOP-8 Tape Reel UC3843A-S08-T UC3843AL-S08-T SOP-8 Tube

UC3842AL-D08-T(1)Packing Type(2)Package Type(3)Lead Plating(1) T: Tube, R: Tape Reel(2) D08: DIP-8, S08: SOP-8(3) L: Lead Free Plating, Blank: Pb/Sn

元器件交易网www.cecb2b.comUC3842A/3843A

LINEAR INTEGRATED CIRCUIT

UNISONIC TECHNOLOGIES CO., LTD

2 of 9

www.unisonic.com.tw QW-R103-002,D

󰂄 PIN CONFIGURATION RT/CTOutputGND

12348756Current Sense

COMPVFB

VREF

VCC

󰂄 BLOCK DIAGRAM 7576543128Internal Bias5V REFS/RU.V.L.ORSPWMLATCHERRORAMPLIFIER1VOSCILLATORVFBCOMPCURRENT SENSERT/CTVccGNDOUTPUTVccGNDCURRENTSENSECOMPARATORVREF1/2VREFVREFGood Logic1/3VREF

元器件交易网www.cecb2b.comUC3842A/3843A

LINEAR INTEGRATED CIRCUIT

UNISONIC TECHNOLOGIES CO., LTD

3 of 9

www.unisonic.com.tw QW-R103-002,D

󰂄 ABSOLUTE MAXIMUM RATINGS (Ta=25℃) PARAMETER SYMBOL RATINGS UNIT Supply Voltage(Low Impedance Source) VCC 30 V Supply Voltage(ICC<30mA) VCC Self Limiting V Output Current ( Peak ) IO(PEAK) 󰃔1 A

Output Energy (capacity Load) 5 µJ Analog Inputs(pin 2,3) VI(ANA) -0.3 ~ +6.3 V Error Amplifier Output Sink Current ISINK(EA) 10 mA DIP-8 1.0 W Power Dissipation( Ta󰃙25°C)

SOP-8 PD 0.5 W

Derated at Ta>25°C PD 8 mW/°CJunction Temperature TJ +150 °C Storage Temperature TSTG -65 ~ +150 °C Note Absolute maximum ratings are those values beyond which the device which the device could be permanently damaged. Absolute maximum ratings are stress ratings only and functional device operation is not implied.

󰂄 ELECTRICAL CHARACTERISTICS (0°C󰃙Ta󰃙70°C, VCC=15V, RT=10kΩ, CT=3.3nF, unless otherwise specified) PARAMETER SYMBOL TEST CONDITIONS MIN TYP MAXUNITReference Section Output Voltage VREF TJ=25°C,IOUT=1mA 4.9 5 5.1 V Line Regulation ∆VREF 12≦VIN25V 6 20 mV

Load Regulation ∆VREF 1≦IOUT=20mA 6 25 mV

Temperature Stability (Note 1) 0.2 0.4 mV/°CTotal Output Variation Line, Load, Temp(Note 1) 4.82 5.18V Output Noise Voltage Vosc 10Hz≦f≦10kHz,TJ=25°C (Note 1) 50 µV Long Term Stability Ta=25°C,1000Hrs(Note 1) 5 25 mVOutput Short Circuit ISC -30 -100 -180mAOscillator Section Initial Accuracy f TJ=25°C 47 52 57 kHzVoltage Stability ∆f/∆Vcc 12≦VCC≦25V 0.2 1 % Temperature Stability Tmin≦Ta≦Tmax(Note 1) 5 % Amplitude Vosc Vpin 4 peak to peak 1.7 V Error Amplifier Section Input Voltage VI(EA) Vpin 1=2.5V 2.42 2.50 2.58V Input Bias Current II(BIAS) -0.3 -2 µA AVOL 2 ≦VOUT≦4V 60 90 dB Unity Gain Bandwidth TJ=25°C (Note 1) 0.7 1 MHzPSRR I2≦VCC≦25V 60 70 dB Output Sink Current IO(SINK) Vpin 2=2.7V,Vpin 1=1.1V 2 6 mAOutput Source Current IO(SOURCE) Vpin 2=2.3V,Vpin 1=5V -0.5 -0.8 mAVOUT High VOH Vpin 2=2.3V, RL=15kΩ to GND 5 6 V VOUT Low VOL Vpin 2=2.7V,Vpin 1=1.1V 0.7 1.1 V

元器件交易网www.cecb2b.comUC3842A/3843A

LINEAR INTEGRATED CIRCUIT

UNISONIC TECHNOLOGIES CO., LTD

4 of 9

www.unisonic.com.tw QW-R103-002,D

󰂄 ELECTRICAL CHARACTERISTICS(Cont.) PARAMETER SYMBOL TEST CONDITIONS MIN TYP MAXUNITCurrent Sense section Gain GV (Note 2,3) 2.85 3 3.15V/VMaximum Input signal VI(MAX) Vpin 1=5V( Note 2) 0.9 1 1.1 V PSRR 12≦VCC≦25V 70 dB

Input Bias Current IBIAS -2 -10 µA Delay to Output Vpin 3=0 to 2V 150 300ns Output Section IO(SINK)=20mA 0.1 0.4 V Low VOL IO(SINK)=200mA 1.5 2.2 V

IO(SOURCE)=20mA 13 13.5 V Output Level

High VOH IO(SOURCE)=200mA 12 13.5 V

Rise Time tR TJ=25°C,CL=1nF(Note 1) 50 150ns Fall Time tF TJ=25°C,CL=1nF(Note 1) 50 150ns Under-Voltage Lockout Output Section 3842A 14.5 16 17.5V Start Threshold 3843A VTH(ST) 7.8 8.4 9 V

合集下载

用UC3842设计开关电源

用UC3842设计开关电源

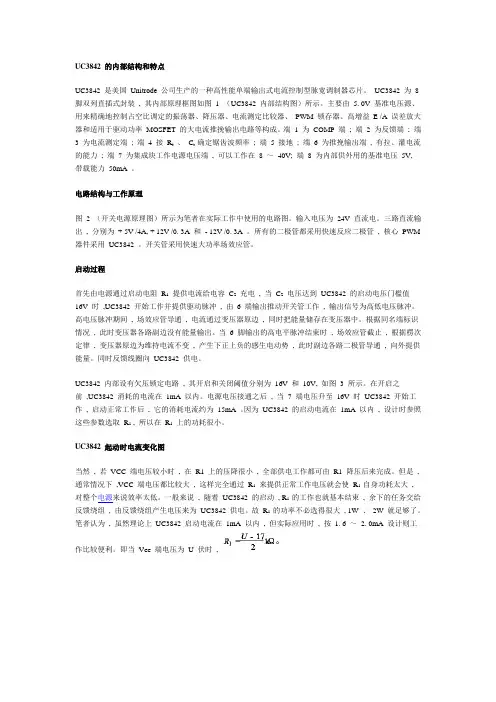

UC3842的内部结构和特点UC3842 是美国Unitrode 公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842 为8 脚双列直插式封装, 其内部原理框图如图 1 （UC3842 内部结构图）所示。

主要由 5. 0V 基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM 锁存器、高增益E /A 误差放大器和适用于驱动功率MOSFET 的大电流推挽输出电路等构成。

端 1 为COMP 端; 端2 为反馈端; 端3 为电流测定端; 端4 接R t、C t 确定锯齿波频率; 端5 接地; 端6 为推挽输出端, 有拉、灌电流的能力; 端7 为集成块工作电源电压端, 可以工作在8 ～40V; 端8 为内部供外用的基准电压5V,带载能力50mA 。

电路结构与工作原理图 2 （开关电源原理图）所示为笔者在实际工作中使用的电路图。

输入电压为24V 直流电。

三路直流输出, 分别为+ 5V /4A, + 12V /0. 3A 和- 12V /0. 3A 。

所有的二极管都采用快速反应二极管, 核心PWM 器件采用UC3842 。

开关管采用快速大功率场效应管。

启动过程首先由电源通过启动电阻R1提供电流给电容C2充电, 当C2电压达到UC3842 的启动电压门槛值16V 时,UC3842 开始工作并提供驱动脉冲, 由6 端输出推动开关管工作, 输出信号为高低电压脉冲。

高电压脉冲期间, 场效应管导通, 电流通过变压器原边, 同时把能量储存在变压器中。

根据同名端标识情况, 此时变压器各路副边没有能量输出。

当 6 脚输出的高电平脉冲结束时, 场效应管截止, 根据楞次定律, 变压器原边为维持电流不变, 产生下正上负的感生电动势, 此时副边各路二极管导通, 向外提供能量。

同时反馈线圈向UC3842 供电。

UC3842 内部设有欠压锁定电路, 其开启和关闭阈值分别为16V 和10V, 如图3 所示。

UC3842降压开关电源的设计报告1

UC3842降压开关电源的设计报告1

UC3842降压开尖电源的设计」、设计任务及要求：1、掌握UC3842主要性能参数、端子功能、工作原理及典型应用2、掌握BUCK降压型开尖电源原理，掌握电路布线及焊接。

设计要求:（1）稳压电源在输入电压30〜36v、电压变化范围+ 15%〜一20%条件下：a输出电压可调范围为+9V〜+12Vb. 最大输出电流为1.5Ac. 电压调整率W0.2% （输入电压30〜36v变化范围+ 15%〜一20%下，空载到满载）d. 负载调整率W1% （最低输入电压下，满载）e. 纹波电压（峰■峰值）w 5mV （最低输入电压下，满载）f-效率》40% （输出电压9V、输入电压220V下，满载）g.具有过流及短路保护功能、buck变换器buck线路（降压电路）的原理图如图1所示，降压线路的基本特征为：输出电压低于输入电压，输出电流为连续的，输入电流是脉动的。

图1S为开尖管，D为续流二极管，当给S —个高电平使得开尖管导通，输入电源对电鳳，电容充电，同时向负载供电。

当给S —个彳氐电平时使得开尖管矢断，负载电流经二极管续流。

改变开尖管的占空比即能改变输出的平均电压。

但是实际使用时不能用这个图，因为控制信号和开矢管不共地，需要隔离。

采用如下电路作为BUCI主电路：L3：fm H:丄忙—30V C1 IC2：：D1 :l;1N120KCTii F22mF 二T •22MU03 •・CG…R*C38k HZ5 ；：Om- OumIAFMO 二三、硬件设计1 ' Buck主电路参数选择：由于电压输入到电路板上有辐射干扰，需加电源输入滤波电容和退偶电容，经验值选择470u的电解电容和O.1u的瓷片电容。

①开尖管选择IFR640，V DSS = 200V^DS(on)二0.15(2l D= 18AI ----------------- 各个参数均满足电路性能及指标要求。

②续流二极管选择MUR302各个指标都还适合，只是反向恢复时间150ns有点长。

UC3842PWM控制器

UC3842PWM控制器

UC3842PWM控制器发布时间:2013/6/3 21:13:47 访问次数:1163前面介绍了几种高性能、能够满足各G2RL-1A-12V(4P 08X5)种工业要求的16脚PWM控制器，如TL494、SG3524和SG3525A等。

这些控制器在具体应用中存在外接元件多、接线复杂等缺点，对要求不高、开关功率较小的应用场合不太适合。

针对这种情况，各种8引脚的PWM控制器开始进入市场，UC3842系列PWM控制器是一种具有代表性的、高性价比的PWM控制器。

它具有外接元件少、接线简单、可靠性高、成本低等特点，一经推出即在小功率离线式变换器和电流模式DC-DC变换器领域获得广泛应用。

UC3842系列PWM控制器，包括UC3 842/3/4/5四种型号，最早是由美国尤尼创公司（UnitrodeCorporation）推出的。

该系列PWM控制器不同型号之间在功能上完全相同，仅在欠电压锁定阀值和最大占空比取僮上有所区别。

UC3842A系列PWM控制器，包括UC3842A/3A/4A/5A四种型号，则是UC3842系列PWM控制器的增强版本。

UC3842系列和UC3842A系列PWM控制器进入国市场较早，并获得了广泛的应用，目前市场需求依然强烈。

UC3842系列和UC3842A系列PWM控制器分军品、工业品和民品三个等级，相对应的型号分别为UC1842/42A、UC2842/42A和UC3842/42A。

下面以美国德州仪器公司生产的UC3842系列和UC3842A系列PWM 控制器为例，对其特点、引脚功能、额定参数、工作原理以及典型应用分别进行介绍。

为便于对比，现将美国德州仪器公司生产的UC3842系列和UC3842A系列PWM控制器的特点列于表11-10。

表11-10 UC3842系列和UC3842A系列PWM控制器特点对比。

单端反激式开关电源设计UC3842—毕业设计论文

单端反激式开关电源设计UC3842—毕业设计论文

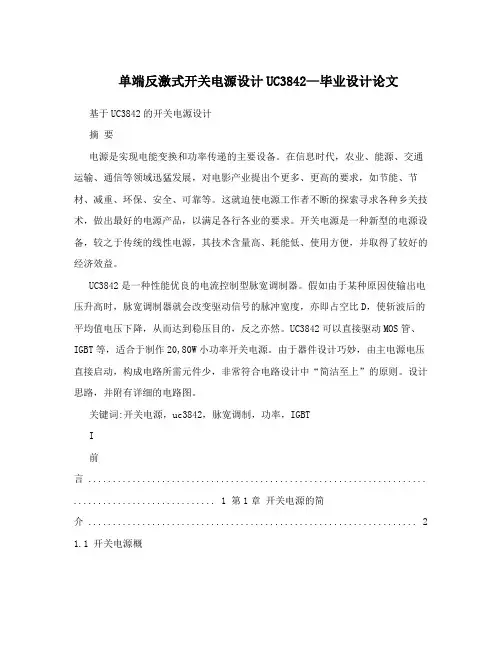

单端反激式开关电源设计UC3842—毕业设计论文基于UC3842的开关电源设计摘要电源是实现电能变换和功率传递的主要设备。
