磁盘分区类型标志表(Windows系列)

GPT（GUID分区表）磁盘

GPT(GUID分区表)磁盘

⼀、GUID 分区表 (GPT)

⼀种由基于 Itanium 计算机中的可扩展固件接⼝ (EFI) 使⽤的磁盘分区架构。与主启动记录 (MBR) 分区⽅法相⽐，GPT 具有更多的优点，因为它允许每个磁盘有多达 128 个分区，⽀持⾼达 18 千兆兆字节的卷⼤⼩，允许将主磁盘分区表和备份磁盘分区表⽤于冗余，还⽀持唯⼀的磁盘和分区 ID (GUID)。

与⽀持最⼤卷为 2 TB (terabytes) 并且每个磁盘最多有 4 个主分区（或 3 个主分区，1 个扩展分区和⽆限制的逻辑驱动器）的主启动记录 (MBR) 磁盘分区的样式相⽐，GUID 分区表 (GPT) 磁盘分区样式⽀持最⼤卷为 18 EB (exabytes) 并且每磁盘最多有 128 个分区。与 MBR 分区的磁盘不同，⾄关重要的平台操作数据位于分区，⽽不是位于⾮分区或隐藏扇区。另外，GPT分区磁盘有多余的主要及备份分区表来提⾼分区数据结构的完整性。

在“磁盘管理”中的磁盘属性对话框中的“卷”选项卡上，具有 GPT 分区样式的磁盘显⽰为 GUID 分区表 (GPT) 磁盘，⽽具有MBR 分区样式的磁盘显⽰为主启动记录 (MBR) 磁盘。如果发⽣下列意外事件，可以在 GPT 磁盘上执⾏ MBR 磁盘⽀持的操作：

在运⾏带有 Service Pack 1 (SP1) 的 Windows Server 2003 的基于 x86 的计算机和基于x64 的计算机上，操作系统必须驻留在 MBR 磁盘上。其他的硬盘可以是 MBR 或 GPT。

在基于 Itanium 的计算机上，操作系统加载程序和启动分区必须驻留在 GPT 磁盘上。其他的硬盘可以是 MBR 或 GPT。

不能将 GPT 移⾄运⾏ Windows NT 4.0、Windows 2000、Windows XP 或 Windows Server 2003 的基于 x86 的计算机上。不过，可以将 GPT 磁盘从运⾏带有 SP1 的 Windows Server 2003 的基于 x86 的计算机或基于 x64 的计算机移⾄运⾏Windows Server 2003 或Windows XP 的基于 Itanium 的计算机上，反之亦然。

FAT16

这是MS-DOS和早期Windows 95操作系统最常使用的磁盘分区格式。它采用16位文件分配表，硬盘容量最大支持2GB，是目前所获支持最广泛的一种磁盘分区格式，几乎所有的操作系统都支持这一种格式，DOS、Windows系列，甚至独树一帜的Linux都支持这种分区格式。但是FAT16分区格式存在巨大的缺点：大容量磁盘利用效率低。在微软的DOS和Windows系统中，磁盘文件的分配以簇为单位，一个簇只分配给一个文件使用，不管这个文件占用整个簇容量的多少。这样，即使一个很小的文件也要占用一个簇，剩余的簇空间便全部闲置，造成磁盘空间的浪费。由于分区表容量的限制，FAT16创建的分区越大，磁盘上每个簇的容量也越大，造成的浪费也越大。所以为了解决这个问题，微软推出了一种全新的磁盘分区格式FAT32，并在Windows 95 OSR2及以后的Windows版本中提供支持。

FAT32

顾名思义，这种格式采用32位的文件分配表，磁盘的管理能力大大增强，突破了FAT16 2GB的分区容量限制。由于现在的硬盘生产成本下降，其容量越来越大，运用FAT32的分区格式后，我们可以将一个大硬盘定义成一个分区而不必分为几个分区使用，大大方便了对磁盘的管理。FAT32推出时主流硬盘空间并不大，所以微软设计在一个不超过8GB的分区中，FAT32分区格式的每个簇容量都固定为4kB，与FAT16相比，大大减少磁盘的浪费，提高磁盘利用率。目前，支持这一磁盘分区格式的操作系统有Windows 95

OSR2/Windows 98/Windows 98 SE/Windows Me/Windows 2000/Windows XP，Linux Redhat部分版本也对FAT32提供有限支持，如果将Linux系统安装在FAT32分区下，必须使用软盘进行引导。但是这种分区格式也有它明显的缺点，首先是由于文件分配表的扩大，运行速度比采用FAT16格式分区的磁盘要慢，特别是在DOS 7.0下性能差距更明显。另外，由于早期DOS不支持这种分区格式，所以无法再使用早期DOS系统。

硬盘分区相关资料

＜基本定义＞

硬盘分区记录MBR表：位于硬盘分区第0扇区用于引导硬盘分区的含有分区表的扇区。

硬盘引导记录I／O表：位于硬盘分区第63扇区用于引导逻辑磁盘且含有磁盘I／O参数的扇

区。

硬盘主引导分区：用于引导操作系统的分区，一个硬盘只能有一个主引导分区。

硬盘扩展分区：用于管理一个或多个逻辑磁盘分区的分区，系统不能直接使用。

硬盘逻辑分区：可供系统直接使用其扇区的硬盘分区。

硬盘逻辑磁盘：被系统利用的硬盘逻辑分区的系统管理部分。

＜基础知识＞

1、硬盘0扇区及硬盘总扇区倒数的第100个扇区备份有硬盘的主引导分区表。

2、硬盘63扇区及硬盘总扇区倒数的第99扇区备份有硬盘的主引导扇区，即磁盘的I/0参数

表。

3、一般用FDISK分区的FAT32类型的硬盘在此分区的第69扇区处会有一个备份的引导扇区的

信息。

4、硬盘分区结构顺序：（PART＋BOOT（保留扇区）＋FAT＊2＋ROOT＋DATA）。

5、文件分配表FAT首部含有十六进制数0000F8FFFF0F（不含前导符0000）。

6、文件目录表FDT中含有分区根目录下的目录名和文件名，如command和recycled。

7、被FDISK处理后的BOOT区，内容全为十六进制"F6"，同时FDISK所备份FAT32的BOOT扇区

也被清空为"F6"，再翻到"BOOT扇区＋32"位置，会有FAT表标志"F8FFFF0F"。

＜分区记录＞

80 01 01 00 0B FE 7F BE 3F 00 00 00 C0 92 6D 00

00 00 41 BF 0F FE FF FE FF 92 6D 00 FC 0C F5 01

每个表项16字节，低位在前高位在后，各字节的含义如下：

第 00 字节：为引导标志项，值应为00或80

第01－03字节：为分区开始的磁头、扇区、柱面号。

第 04 字节：为分区系统标志，值05为逻辑分区记录中的扩展分区、06 为FAT16分区、

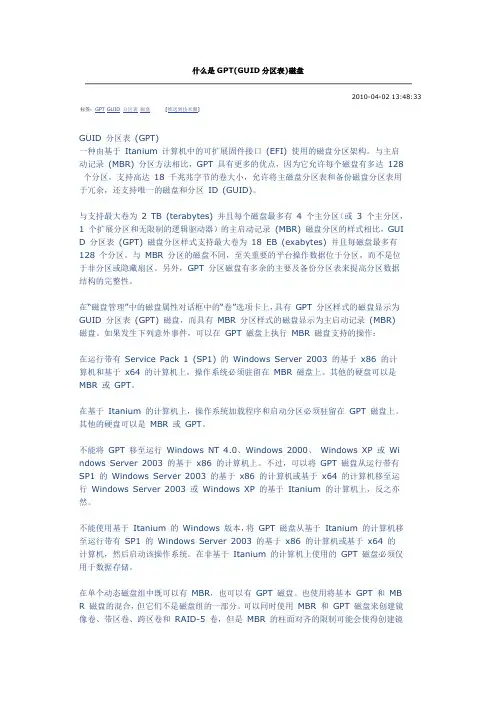

什么是GPT(GUID分区表)磁盘

2010-04-02 13:48:33

标签：GPT GUID 分区表 磁盘 [推送到技术圈]

GUID 分区表 (GPT)

一种由基于 Itanium 计算机中的可扩展固件接口 (EFI) 使用的磁盘分区架构。与主启动记录 (MBR) 分区方法相比，GPT 具有更多的优点，因为它允许每个磁盘有多达 128 个分区，支持高达 18 千兆兆字节的卷大小，允许将主磁盘分区表和备份磁盘分区表用于冗余，还支持唯一的磁盘和分区 ID (GUID)。

与支持最大卷为 2 TB (terabytes) 并且每个磁盘最多有 4 个主分区（或 3 个主分区，1 个扩展分区和无限制的逻辑驱动器）的主启动记录 (MBR) 磁盘分区的样式相比，GUID 分区表 (GPT) 磁盘分区样式支持最大卷为 18 EB (exabytes) 并且每磁盘最多有

128 个分区。与 MBR 分区的磁盘不同，至关重要的平台操作数据位于分区，而不是位于非分区或隐藏扇区。另外，GPT 分区磁盘有多余的主要及备份分区表来提高分区数据结构的完整性。

在“磁盘管理”中的磁盘属性对话框中的“卷”选项卡上，具有 GPT 分区样式的磁盘显示为

GUID 分区表 (GPT) 磁盘，而具有 MBR 分区样式的磁盘显示为主启动记录 (MBR)

磁盘。如果发生下列意外事件，可以在 GPT 磁盘上执行 MBR 磁盘支持的操作：

在运行带有 Service Pack 1 (SP1) 的 Windows Server 2003 的基于 x86 的计算机和基于 x64 的计算机上，操作系统必须驻留在 MBR 磁盘上。其他的硬盘可以是

MBR 或 GPT。

在基于 Itanium 的计算机上，操作系统加载程序和启动分区必须驻留在 GPT 磁盘上。其他的硬盘可以是 MBR 或 GPT。

不能将 GPT 移至运行 Windows NT 4.0、Windows 2000、 Windows XP 或 Windows Server 2003 的基于 x86 的计算机上。不过，可以将 GPT 磁盘从运行带有
