《衍射图样》 讲义
一、什么是衍射

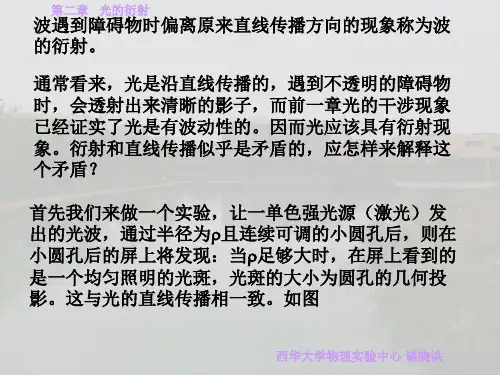

在开始探讨衍射图样之前，我们先来了解一下什么是衍射。衍射是指波在传播过程中遇到障碍物时，其传播方向发生改变，并在障碍物的后方出现波的扩散现象。
光是一种电磁波，当光通过一个狭缝或者小孔时，就会发生衍射现象。这与我们日常生活中常见的直线传播的观念有所不同。
例如，当我们用手电筒照射一个狭窄的缝隙时，在缝隙后面的屏幕上，我们看到的不是一条清晰的直线光带，而是一个具有明暗条纹的图案，这就是光的衍射现象。
二、衍射的条件
要发生明显的衍射现象，需要满足一定的条件。
首先，障碍物或孔隙的尺寸要与波的波长相当或者更小。如果孔隙过大，光就会近似于直线传播，衍射现象不明显。
其次，波的波长越长，越容易发生衍射现象。比如，声波的波长较长，所以在日常生活中，我们很容易观察到声波的衍射，比如在建筑物拐角处仍能听到声音。
三、衍射的分类 衍射主要分为菲涅尔衍射和夫琅禾费衍射两种类型。
菲涅尔衍射是指光源和观察屏距离衍射屏都为有限远的情况。在这种情况下，衍射图样比较复杂。
夫琅禾费衍射则是指光源和观察屏距离衍射屏都为无限远的情况。这是一种理想化的情况，但在实验中可以通过透镜等光学元件来近似实现。夫琅禾费衍射的图样相对简单，便于分析和研究。
四、衍射图样的特点
衍射图样具有一些显著的特点。
在单缝衍射中，中央出现一条特别明亮的条纹，称为中央明纹。中央明纹两侧分布着一系列明暗相间的条纹，且条纹宽度不等，中央明纹最宽，两侧的条纹逐渐变窄。
在圆孔衍射中，会出现一个圆形的中央亮斑，称为艾里斑，周围环绕着明暗相间的圆环。
多缝衍射（如光栅衍射）的图样则是由多个单缝衍射条纹相互叠加而成，形成了更加细密和明亮的条纹。
五、衍射图样的形成原理
以单缝衍射为例，来解释衍射图样的形成原理。
当平行光通过单缝时，波面上的每一点都可以看作是一个新的波源，它们发出的子波在空间相遇时会相互叠加。 在单缝的中央部分，各子波的光程差为零，所以相互加强，形成中央明纹。
xrd表征方法
X射线衍射（XRD）是一种常用的表征材料晶体结构的方法。通过照射样品表面的X射线，观察衍射图样，可以得到关于样品晶体结构的信息。
XRD技术的原理基于布拉格衍射定律，即当X射线入射角和出射角满足一定条件时，X射线会被晶体的平面衍射出去。根据衍射图样中的衍射角、衍射强度和衍射峰的位置，可以确定晶体的晶格常数、晶胞参数以及晶体结构类型。
在进行XRD实验时，需要先制备样品，并将其放置在X射线束下，通常使用粉末状样品。然后，通过控制X射线的入射角度，可以观察到在不同入射角下的衍射峰。这些衍射峰的位置和强度可以通过衍射仪器记录下来，形成衍射图样。
通过分析衍射图样，可以得到许多有关样品晶体结构的信息。首先，根据衍射峰的位置可以计算出晶格常数，从而了解晶体的尺寸和晶胞参数。其次，衍射峰的相对强度可以反映晶体的结构因素和晶体的取向。最后，通过与已知晶体结构进行比对，可以确定样品的晶体结构类型。
除了用于确定晶体结构外，XRD还可以用于分析晶体的晶体学性质，如晶体的对称性、晶体的畸变程度等。此外，XRD还可以用于研究材料的相变行为、晶体的缺陷和应力等。
总结一下，XRD是一种常用的表征材料晶体结构的方法，通过观察衍射图样，可以获取关于样品晶体结构的信息。该技术在材料科学、固体物理和化学等领域具有广泛的应用。
《衍射图样》 知识清单
一、什么是衍射图样
衍射，简单来说，就是波在传播过程中遇到障碍物或孔隙时，偏离直线传播的现象。而衍射图样则是这种衍射现象所呈现出的特定的图形或分布。
我们在日常生活中其实不太容易直接观察到明显的衍射现象，但在一些特定的实验和场景中，衍射图样清晰可见。比如说，通过单缝衍射实验，我们就能看到光在通过一个狭窄的缝隙后，在屏幕上形成明暗相间的条纹，这就是一种典型的衍射图样。
二、衍射图样的产生条件
要产生明显的衍射图样，需要满足一定的条件。首先，障碍物或孔隙的尺寸要与波的波长相当，或者比波的波长小。如果障碍物太大，波就会基本上按照直线传播，难以观察到明显的衍射现象。
以光为例，可见光的波长在几百纳米的量级，所以当光通过宽度在微米或更小尺度的狭缝时，就容易出现明显的衍射。
其次，波本身要有足够的相干性。相干性意味着波的相位关系较为稳定，这样在相遇时才能产生明显的干涉和衍射效果。
三、常见的衍射图样类型
1、 单缝衍射 当光通过单缝时，在屏幕上形成的衍射图样是中央亮纹最宽最亮，两侧依次分布着宽度逐渐减小、亮度逐渐降低的明暗相间的条纹。
中央亮纹的宽度约为其他亮纹宽度的两倍。而且，条纹的间距并不相等，越靠近中央亮纹，间距越大。
2、 圆孔衍射
光通过圆孔时，在屏幕上会出现一个圆形的亮斑，周围环绕着明暗相间的圆环。
这个亮斑被称为爱里斑，其大小与圆孔的直径和光的波长有关。
3、 光栅衍射
光栅是由大量等宽等间距的平行狭缝组成的光学元件。当光通过光栅时，会在屏幕上形成一系列明亮的主极大条纹，主极大条纹之间又分布着较暗的次极大条纹和暗纹。
光栅衍射的特点是条纹清晰、亮度高，并且可以通过改变光栅的参数（如狭缝宽度、间距等）来调节衍射图样。
四、衍射图样的应用
1、 光学仪器的分辨率
在显微镜、望远镜等光学仪器中，衍射现象会限制其分辨率。了解衍射图样的规律，可以帮助我们设计和改进光学仪器，提高其分辨微小物体的能力。 例如，通过减小入射光的波长或增大光学仪器的孔径，可以减小衍射的影响，从而提高分辨率。

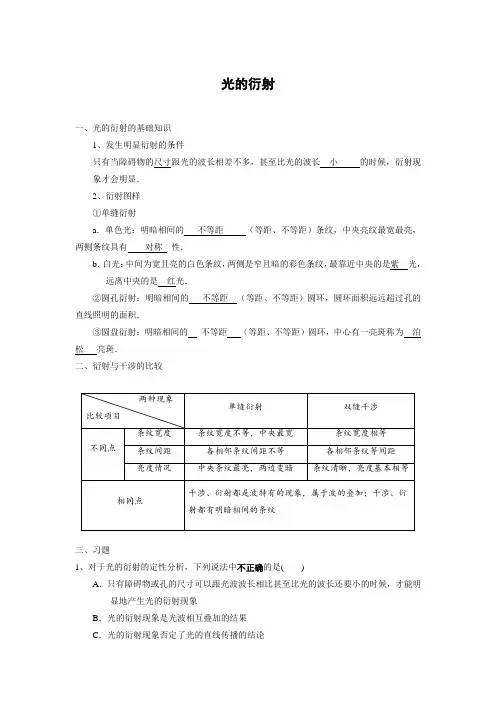

光的衍射
一、光的衍射的基础知识
1、发生明显衍射的条件
只有当障碍物的尺寸跟光的波长相差不多，甚至比光的波长 小 的时候，衍射现象才会明显．
2、衍射图样
①单缝衍射
a．单色光：明暗相间的 不等距 （等距、不等距）条纹，中央亮纹最宽最亮，两侧条纹具有 对称 性．
b．白光：中间为宽且亮的白色条纹，两侧是窄且暗的彩色条纹，最靠近中央的是紫 光，远离中央的是 红光．
②圆孔衍射：明暗相间的 不等距 （等距、不等距）圆环，圆环面积远远超过孔的直线照明的面积．
③圆盘衍射：明暗相间的 不等距 （等距、不等距）圆环，中心有一亮斑称为 泊松 亮斑．
二、衍射与干涉的比较
两种现象
比较项目 单缝衍射 双缝干涉
不同点 条纹宽度 条纹宽度不等，中央最宽 条纹宽度相等
条纹间距 各相邻条纹间距不等 各相邻条纹等间距
亮度情况 中央条纹最亮，两边变暗 条纹清晰，亮度基本相等
相同点 干涉、衍射都是波特有的现象，属于波的叠加；干涉、衍射都有明暗相间的条纹
三、习题
1、对于光的衍射的定性分析，下列说法中不正确的是( )
A．只有障碍物或孔的尺寸可以跟光波波长相比甚至比光的波长还要小的时候，才能明显地产生光的衍射现象
B．光的衍射现象是光波相互叠加的结果
C．光的衍射现象否定了光的直线传播的结论 D．光的衍射现象说明了光具有波动性
答案 C
解析 光的干涉和衍射现象说明了光具有波动性，而小孔成像说明了光沿直线传播，而要出现小孔成像现象，孔不能太小，可见光的直线传播规律只是近似的，只有在光波波长比障碍物小得多的情况下，光才可以看做是直线传播的，所以光的衍射现象和直线传播并不矛盾，它们是在不同条件下出现的两种光现象，单缝衍射实验中单缝光源可以看成是无限多个光源排列而成，因此光的衍射现象也是光波相互叠加的结果．
2、如图所示的4种明暗相间的条纹，分别是红光、蓝光通过同一个双缝干涉仪形成的干涉图样和黄光、紫光通过同一个单缝形成的衍射图样(黑色部分代表亮纹)，那么1、2、3、4四个图中亮条纹的颜色依次是 (
