磷酸铁锂电池生产流程及工艺
1.电池材料准备：主要包括磷酸铁锂、石墨、电解液等材料。其中磷酸铁锂是正极材料，石墨是负极材料，电解液负责电子和离子的传导。
2.材料处理：对磷酸铁锂和石墨等原材料进行处理，以获得更好的化学性能。
3.电池材料混合：将磷酸铁锂和石墨混合在一起，并加入适量的电解液，形成正负极材料混合物。
4.电极制备：将正负极材料混合物分别涂覆在铝箔或铜箔上，并通过辊压等工艺将材料紧密贴附到导电极上。
5.负极预处理：将负极材料的导电性能进行进一步优化，并消除可能产生的电化学反应。
6.胶液配制：制备电解液，一般是由溶剂、锂盐和添加剂组成。
7.组装电芯：将正负极片互相叠放，并添加隔膜，通过卷曲或叠层的方式完成电芯的组装。
8.封装：将组装好的电芯放入电池壳体中，密封起来，保证电池内部的密封性以及安全性。
9.电池充电与测试：将电池进行充电，测试其性能参数，如容量、电压、循环寿命等。
10.包装与质检：将已经测试合格的电池进行包装，并进行质量检验，确保产品符合相关标准和规定。 需要注意的是，上述流程只是一个简化的描述，实际的生产流程和工艺可能根据不同的厂家以及产品规格有所差异。此外，磷酸铁锂电池的生产工艺和技术还在不断发展和改进中，以提高电池性能和安全性。
磷酸铁锂生产工艺
磷酸铁锂（LiFePO4）是一种高性能锂离子电池正极材料，具有较高的能量密度、较长的循环寿命和较高的安全性能。以下是磷酸铁锂的生产工艺。
首先，要准备原料。制备磷酸铁锂的原料主要有铁盐、磷酸和锂盐。其中，铁盐可以选用亚硫酸铁或硫酸铁等；磷酸可以选择酸化法制备的磷酸或磷酸盐；锂盐则可以采用硫酸锂或氢氧化锂等。
其次，是磷酸铁锂的制备过程。首先，将铁盐和磷酸进行反应，在适当的温度和pH值下，生成相应的磷酸铁。反应过程中，需要控制温度和pH值，以确保反应的进行和产物的纯度。反应后的产物可以通过过滤和干燥等方式进行分离和纯化。
然后，是磷酸铁锂和锂盐的反应。将制得的磷酸铁锂和锂盐进行反应，反应生成磷酸锂，再经过水解反应生成磷酸锂。反应过程中，需要控制温度和pH值，以确保反应的进行和产物的纯度。反应后的产物可以通过过滤和干燥等方式进行分离和纯化。
最后，是磷酸铁锂的烧结。将制备好的磷酸铁锂粉末进行烧结，使其形成坚固的颗粒状。烧结过程中，需要控制温度和时间，以确保颗粒的致密度和结构的稳定性。烧结后的产物经过冷却后可以作为锂离子电池的正极材料使用。
整个磷酸铁锂的生产工艺需要严格控制各个环节的条件和参数，以确保产品质量的稳定性和一致性。同时，还需要进行产品的严格检测和分析，以确保其满足相关的技术要求和标准。
总的来说，磷酸铁锂的生产工艺涉及到原料的准备、反应的控制和产物的纯化等环节。通过合理的配比和严格的工艺控制，可以获得高质量的磷酸铁锂产品，提供给锂离子电池等相关行业使用。这将有助于推动清洁能源的发展和应用，并为环境保护作出贡献。

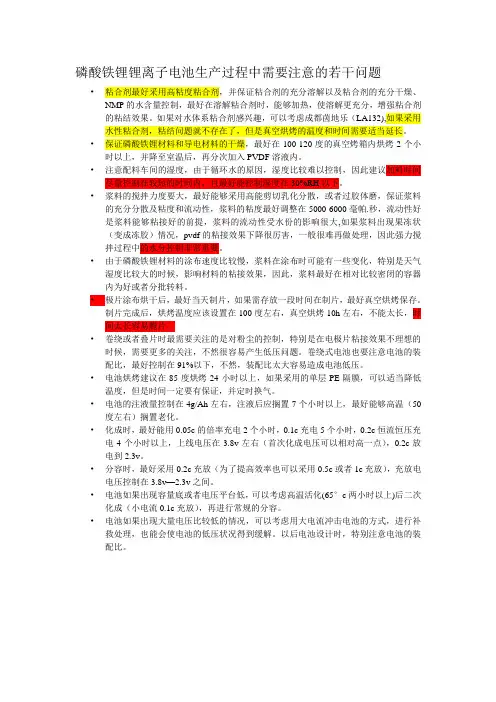

磷酸铁锂锂离子电池生产过程中需要注意的若干问题
• 粘合剂最好采用高粘度粘合剂，并保证粘合剂的充分溶解以及粘合剂的充分干燥、NMP的水含量控制，最好在溶解粘合剂时，能够加热，使溶解更充分，增强粘合剂的粘结效果。如果对水体系粘合剂感兴趣，可以考虑成都茵地乐（LA132),如果采用水性粘合剂，粘结问题就不存在了，但是真空烘烤的温度和时间需要适当延长。
•
保证磷酸铁锂材料和导电材料的干燥，最好在100-120度的真空烤箱内烘烤2个小时以上，并降至室温后，再分次加入PVDF溶液内。
• 注意配料车间的湿度，由于循环水的原因，湿度比较难以控制，因此建议加料时间尽量控制在较短的时间内，且最好能控制湿度在30%RH以下。
• 浆料的搅拌力度要大，最好能够采用高能剪切乳化分散，或者过胶体磨，保证浆料的充分分散及粘度和流动性，浆料的粘度最好调整在5000-6000毫帕.秒，流动性好是浆料能够粘接好的前提，浆料的流动性受水份的影响很大,如果浆料出现果冻状（变成冻胶）情况，pvdf的粘接效果下降很厉害，一般很难再做处理，因此强力搅拌过程中的水分控制非常重要。
• 由于磷酸铁锂材料的涂布速度比较慢，浆料在涂布时可能有一些变化，特别是天气湿度比较大的时候，影响材料的粘接效果，因此，浆料最好在相对比较密闭的容器内为好或者分批转料。
• 极片涂布烘干后，最好当天制片，如果需存放一段时间在制片，最好真空烘烤保存。制片完成后，烘烤温度应该设置在100度左右，真空烘烤10h左右，不能太长，时间太长容易脆片。
• 卷绕或者叠片时最需要关注的是对粉尘的控制，特别是在电极片粘接效果不理想的时候，需要更多的关注，不然很容易产生低压问题。卷绕式电池也要注意电池的装配比，最好控制在91%以下，不然，装配比太大容易造成电池低压。
• 电池烘烤建议在85度烘烤24小时以上，如果采用的单层PE隔膜，可以适当降低温度，但是时间一定要有保证，并定时换气。
磷酸铁锂工艺技术规程
磷酸铁锂（LiFePO4）电池是一种高性能、高可靠性的锂离子电池，广泛应用于电动车、储能设备等领域。为了确保磷酸铁锂电池的质量和性能，需要严格按照工艺技术规程进行生产。下面是一份磷酸铁锂工艺技术规程的范例，大致包括原料准备、成分配比、浸渍制备、烘干、烧结、组装等环节。
一、原料准备
1.1. 磷酸铁锂粉：按照规格要求购买，并保持包装完好。
1.2. 过滤水：使用纯净水或去离子水，并通过过滤器净化。
二、成分配比
2.1. 根据产品规格要求，按一定比例将磷酸铁锂和其他添加剂混合。
2.2. 使用称量仪器准确称量并混合。
三、浸渍制备
3.1. 将成分配比好的混合物放入浸渍槽中。
3.2. 控制浸渍液的浓度和温度，确保成分均匀分布。
四、烘干
4.1. 将浸渍后的材料挂在烘干架上，控制烘干温度在50-70℃范围内，连续烘干至干燥。
4.2. 定期检查烘干过程中的温度和湿度。
五、烧结
5.1. 将干燥的材料放入烧结炉，控制烧结温度在600-700℃范围内，保持一定时间。
5.2. 定期检查烧结过程中的温度和气氛。
六、组装
6.1. 将烧结好的磷酸铁锂颗粒装入电池盘中。
6.2. 加入电解液，并密封电池盘。
以上是磷酸铁锂工艺技术规程的基本流程，具体操作要按照实际情况进行合理调整。在整个生产过程中，需要注意以下几点：
1. 灰尘和杂质的防控：所有工序都要保持清洁，以防止灰尘和杂质的污染。工作人员应佩戴工作服和防尘口罩。
2. 温度和湿度的控制：各个环节的温度和湿度都需要控制在合理范围内，以保证产品的质量和性能稳定。
3. 仪器设备的维护：定期对各种生产设备进行维护和保养，确保其正常运行和准确测量。
4. 食品级原料：所有的原料需选择食品级或工业级标准符合要求，并定期检测。
5. 质量检查：在各个环节设置质量检查点，监控生产过程，及时处理异常情况，并进行记录。
总之，磷酸铁锂工艺技术规程对于实现电池的高质量和高性能起到重要作用。通过严格遵守规程，保持良好的生产环境，以及有效的质量控制措施，可以确保生产出符合要求的磷酸铁锂电池。同时，持续改进工艺流程和控制措施，不断提高生产工艺技术水平，进一步提升产品质量和性能。
