关于磷酸铁锂配方以及制作工艺要点

磷酸铁锂电池生产流程及工艺
1.电池材料准备：主要包括磷酸铁锂、石墨、电解液等材料。

其中磷
酸铁锂是正极材料，石墨是负极材料，电解液负责电子和离子的传导。

2.材料处理：对磷酸铁锂和石墨等原材料进行处理，以获得更好的化
学性能。

3.电池材料混合：将磷酸铁锂和石墨混合在一起，并加入适量的电解液，形成正负极材料混合物。

4.电极制备：将正负极材料混合物分别涂覆在铝箔或铜箔上，并通过
辊压等工艺将材料紧密贴附到导电极上。

5.负极预处理：将负极材料的导电性能进行进一步优化，并消除可能
产生的电化学反应。

6.胶液配制：制备电解液，一般是由溶剂、锂盐和添加剂组成。

7.组装电芯：将正负极片互相叠放，并添加隔膜，通过卷曲或叠层的
方式完成电芯的组装。

8.封装：将组装好的电芯放入电池壳体中，密封起来，保证电池内部
的密封性以及安全性。

9.电池充电与测试：将电池进行充电，测试其性能参数，如容量、电压、循环寿命等。

10.包装与质检：将已经测试合格的电池进行包装，并进行质量检验，确保产品符合相关标准和规定。

需要注意的是，上述流程只是一个简化的描述，实际的生产流程和工艺可能根据不同的厂家以及产品规格有所差异。

此外，磷酸铁锂电池的生产工艺和技术还在不断发展和改进中，以提高电池性能和安全性。

磷酸铁锂的工业制备工艺介绍磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、较长的循环寿命以及较高的安全性能。

因此，磷酸铁锂在电动汽车、电动自行车和储能系统等领域得到广泛应用。

本文将探讨磷酸铁锂的工业制备工艺，包括原材料选择、制备方法、工艺流程以及质量控制等内容。

原材料选择磷酸铁锂的制备原料主要包括三个部分：磷酸、铁源和锂源。

在选择原材料时，需要考虑其纯度、可获得性和成本等因素。

1.磷酸：常用的磷酸源有磷酸二氢铵（NH4H2PO4）和磷酸二氢钾（KH2PO4），它们可以通过化学合成或提取自磷矿石获得。

2.铁源：常用的铁源有硝酸亚铁（Fe(NO3)2·6H2O）、硫酸亚铁（FeSO4·7H2O）和氯化亚铁（FeCl2）。

其中，硫酸亚铁是较为常用的选择。

3.锂源：常用的锂源有碳酸锂（Li2CO3）和氢氧化锂（LiOH）。

在工业制备中，一般选择碳酸锂作为锂源。

制备方法磷酸铁锂的工业制备方法主要包括：溶液法、固相法和水热法。

1.溶液法：将磷酸、铁源和锂源按一定的摩尔比例溶解在适量的溶剂中，通过控制反应条件（温度、pH值等），使反应发生。

得到的反应产物经过过滤、洗涤、干燥等步骤得到磷酸铁锂粉末。

制备步骤：–将磷酸、铁源和锂源按一定摩尔比例溶解在水溶剂中。

–调节溶液的pH值，可以通过加入碱性或酸性溶液来实现。

–控制反应温度和反应时间，使反应充分进行。

–过滤反应产物，洗涤除去杂质。

–进行干燥处理，得到磷酸铁锂粉末。

2.固相法：将磷酸、铁源和锂源按一定的摩尔比例混合均匀，然后在高温下进行固相反应。

反应完成后，经过研磨、过筛等处理，得到磷酸铁锂粉末。

制备步骤：–将磷酸、铁源和锂源按一定摩尔比例混合均匀。

–在高温下进行固相反应，通常在500-800摄氏度范围内进行。

–将反应产物进行研磨，使其颗粒粒度均匀。

–过筛除去不符合要求的颗粒。

–进行干燥处理，得到磷酸铁锂粉末。

3.水热法：将磷酸、铁源和锂源按一定的摩尔比例溶解在适量的溶剂中，然后在高温高压的水热条件下进行反应。

磷酸铁锂生产配方及工艺正极材料的详细工艺流程如下：1.原材料检验1.1 磷酸铁：必须具备纯度、粒度及杂质含量检测报告，纯度应达到99.5%以上，D90粒度小于5um。

1.2 碳酸锂：必须具备纯度、粒度及杂质含量检测报告，纯度应达到99.5%以上，D90粒度小于5um。

1.3 蔗糖：必须具备纯度、粒度及杂质含量检测报告，纯度应达到99.5%以上，D90粒度小于5um。

1.4 纯水：电导率应大于10兆欧。

1.5 氮气：必须达到99.999%的纯度。

1.6 分散剂：使用聚乙二醇(PEG)。

2.工艺过程2.1 磷酸铁烘干除水1) 烘房烘干工序：将原料磷酸铁装入不锈钢匣钵中，置入烘房中，调节烘房温度为220±20℃，烘干6-10小时。

出料后转入回转炉烧结工序。

2) 回转炉烧结工序：在回转炉中升温并通入氮气，达到要求后加入来自上工序烘房的物料，调节温度为540±2℃，烧结8-12小时。

2.2 研磨机混料工序在正常生产时，两台研磨机同时投入运行，两台设备具体投料和操作相同（调试时一台单独运行亦可），程序如下：1) 碳酸锂研磨：称量碳酸锂13Kg、蔗糖12Kg、纯水50Kg，混合研磨1-2小时，然后停机。

2) 混合研磨：在上述混合液中加入磷酸铁50Kg，纯水25Kg，混合研磨1-3小时。

停机后，出料转入分散机，并取样测粒度。

3) 清洗：称量100Kg纯水，分3-5次清洗研磨机，将洗液全部转入分散机。

2.3 分散机物料分散工序1) 将2.2两台研磨机混合好（或者1台研磨机两次混合）的物料约500Kg（包括清洗研磨机的物料）一起转入分散机，再加入100Kg纯水，调节搅拌速度，充分搅拌分散1-2小时，等待用泵打入喷雾干燥设备。

2.4 喷雾干燥工序1) 调节喷雾干燥设备的进口温度为220±20℃，出口温度为110±10℃，进料速度为80Kg/hr，然后开始进料喷雾干燥，得到干燥物料。

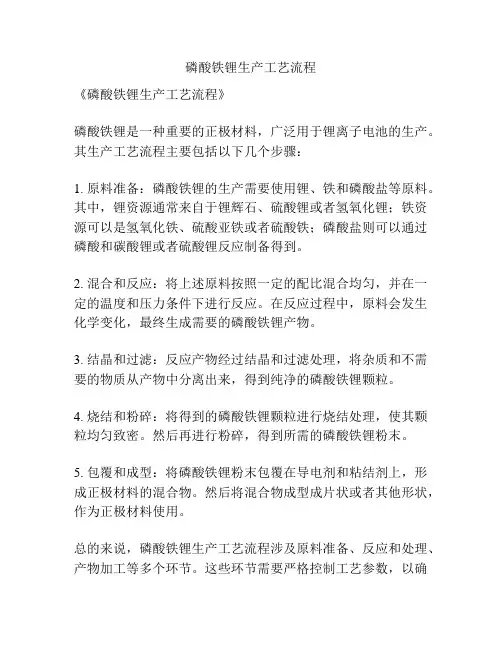

磷酸铁锂生产工艺流程
《磷酸铁锂生产工艺流程》
磷酸铁锂是一种重要的正极材料，广泛用于锂离子电池的生产。

其生产工艺流程主要包括以下几个步骤：
1. 原料准备：磷酸铁锂的生产需要使用锂、铁和磷酸盐等原料。

其中，锂资源通常来自于锂辉石、硫酸锂或者氢氧化锂；铁资源可以是氢氧化铁、硫酸亚铁或者硫酸铁；磷酸盐则可以通过磷酸和碳酸锂或者硫酸锂反应制备得到。

2. 混合和反应：将上述原料按照一定的配比混合均匀，并在一定的温度和压力条件下进行反应。

在反应过程中，原料会发生化学变化，最终生成需要的磷酸铁锂产物。

3. 结晶和过滤：反应产物经过结晶和过滤处理，将杂质和不需要的物质从产物中分离出来，得到纯净的磷酸铁锂颗粒。

4. 烧结和粉碎：将得到的磷酸铁锂颗粒进行烧结处理，使其颗粒均匀致密。

然后再进行粉碎，得到所需的磷酸铁锂粉末。

5. 包覆和成型：将磷酸铁锂粉末包覆在导电剂和粘结剂上，形成正极材料的混合物。

然后将混合物成型成片状或者其他形状，作为正极材料使用。

总的来说，磷酸铁锂生产工艺流程涉及原料准备、反应和处理、产物加工等多个环节。

这些环节需要严格控制工艺参数，以确
保最终产品质量和性能。

同时，生产过程中需要关注环保和能源消耗等方面，以提高生产效率和降低成本。

磷酸铁锂生产配方及工艺磷酸铁锂是一种新型的锂离子电池正极材料，具有高放电电压平台、长循环寿命、良好的安全性和较低的成本等优点，被广泛应用于电动汽车、储能系统和便携式电子设备等领域。

下面将介绍磷酸铁锂的生产配方及工艺。

磷酸铁锂的主要组成部分是LiFePO4，一般还会添加一些导电剂和粘结剂。

磷酸铁锂的生产配方主要包括以下几个方面：1.正极材料：LiFePO4是磷酸铁锂的主要成分，其化学式为LiFePO4，理论比容量为170mAh/g。

为了提高电池的性能，可以在磷酸铁锂中掺入少量的其他金属（如Ni、Co等）或添加一些过渡金属离子（如Mn、Cr 等）。

2. 导电剂：导电剂主要用于提高磷酸铁锂的电导率，常用的导电剂有天然石墨、碳黑和导电聚合物等。

导电剂的添加量一般为5-10wt%。

3.粘结剂：粘结剂可以提高正极材料的粘结性能，防止材料在充放电过程中的脱落。

常用的粘结剂有聚醯胺、PVC、石墨烯和聚丙烯等。

4.溶剂：溶剂的选择对电池的性能有很大影响，常用的溶剂有水、有机碳酸盐溶液和有机酮等。

溶剂的选择应考虑其溶剂容量、离子导电率和安全性等因素。

磷酸铁锂的生产工艺主要包括以下几个步骤：1.材料预处理：将Li、Fe和P等原料进行预处理，包括煅烧、粉碎和筛选等过程，以获得高纯度的LiFePO4材料。

2.正极材料的制备：将预处理后的材料与适量的导电剂和粘结剂混合，并加入适量的溶剂，制成浆料。

3.电极片的制备：将正极浆料涂布在铝箔或铜箔的电极片上，并经过烘干和压制等工艺，制成正极片。

4.电池组装：将正负极片以及隔膜按照设计要求叠放在一起，然后采用热压或胶合等方式进行封装。

5.充放电测试：对组装好的电池进行充放电测试，以评估其电化学性能和循环寿命。

总结起来，磷酸铁锂的生产配方主要由LiFePO4正极材料、导电剂、粘结剂和溶剂组成。

生产工艺包括材料预处理、正极材料制备、电极片制备、电池组装和充放电测试等步骤。

这些配方和工艺的选择和优化可以提高磷酸铁锂电池的性能，实现更高的能量密度、更长的循环寿命和更好的安全性能。

磷酸铁锂电池配方以及制作工艺关于材料应用的一些建议和方法一、我们推荐的配方：LiFePO4：SP：KS-6：PVDF:NMP=(90-92):(1-2):(2-1):(5-6):(120-140)二、我们推荐的混合方案：1.）pvdf母液的配制，5%的pvdf的nmp溶液，搅拌溶解pvdf母液时，一定要充分溶解，最好能高温（50-60度）搅拌一小时，并真空静置2小时，使高分子链充分的伸展，这时的成膜性能最好。

2.）在配置好的母液中添加KS-6,充分润湿并高速搅拌1小时，使其充分分散。

利用其片状石墨的润滑作用，为下一步的SP和主材料的分散做准备。

3.）在上述溶液中加入SP,充分湿润，高速搅拌一小时，充分分散后，低速搅拌并抽真空，消除SP的加入引入的气泡。

4.）在上述溶液中加入需要加入量一半的磷酸铁锂，充分湿润，高速（转速3500转以上、线速度350-500之间）搅拌30分钟后，再加入余下材料的一半，高速搅拌60分钟，加入相当于固体材料质量20%-40%的nmp，搅拌30分钟，粘度降低后，加入余下的材料，高速搅拌2-3个小时。

加入适量nmp调整浆料粘度，慢速搅拌并抽真空。

三、我们推荐的涂布参数设置、面密度设置、压实密度涂布参数我们建议烤箱前段温度在90-100度之间，中间温区在110-120度，尾端温区在80-90度，这样极片不易出现开裂和水痕装，粘接效果也较好，关于涂布速度，以充分干燥为标准设置。

我们推荐的面密度pd60在300左右，压实密度2.1-2.4，pt30在260左右，压实密度2.0-2.2。

可以保证加工性能，并兼顾到电池容量和功率。

对于分切时边缘脱粉的问题，可以考虑调整辊压、分切的顺序，采用先分切，后辊压的方式，这样会降低生产效率，可以弥补粘接性能不好造成整批报废的问题。

四、我们对电池装配的建议电芯组装是电池生产的关键环节，对电池容量的发挥、电池首次效率、电池的存储性能有较大的影响。

因此在这个过程中，一定要对一些关键因素做一些重点控制，如车间粉尘控制、电池装配比控制（电池松紧度）、电池短路测试，隔膜的选择等。

生产磷酸铁锂的主要工艺方法1. 磷酸铁锂的背景哎呀，提到磷酸铁锂，大家第一反应就是电池吧？没错，它可是电动车、储能系统里的超级明星！磷酸铁锂不仅能给电池提供强劲的能量，还因为它的安全性和长寿命，越来越受到大家的欢迎。

说到这儿，有些人可能会好奇，这玩意儿到底是怎么来的？别着急，咱们慢慢聊。

2. 生产磷酸铁锂的主要工艺2.1 原材料准备首先，生产磷酸铁锂的原材料可是马虎不得的，主要包括磷酸、氢氧化铁和锂盐。

这些材料就像咱们做菜时需要的食材，得先准备齐全。

有些人可能会觉得这些东西很复杂，但其实只要知道从哪儿来就行了。

磷酸一般是化工厂里生产的，而氢氧化铁是铁矿石经过处理得到的，锂盐则主要来源于锂矿或者盐湖。

听起来简单吧？但实际上，得有合适的比例，才能做出好东西。

2.2 合成过程接下来，就是“下锅”了！这个过程其实是个化学反应，把准备好的原材料按照一定比例混合，然后加热。

在这个阶段，温度和时间可得控制得当，稍不留神，可能就得重来，真是让人捏一把汗啊！在加热过程中，材料之间会发生反应，最终生成磷酸铁锂。

这一步的关键在于，得让反应均匀，别让某一部分过熟或者生了。

要知道，做菜可不能“七分熟”就好，要么全熟，要么全生，磷酸铁锂也是这个道理。

3. 后处理和检验3.1 后处理反应完成后，可不能急着就认为大功告成。

这个时候，产物里可能还残留一些杂质，得经过后处理把这些杂质去掉。

后处理的过程有点像洗菜，得把那些多余的东西洗干净。

通常会通过过滤和洗涤，把杂质洗掉，然后再进行干燥。

干燥的过程就像是给刚洗完澡的菜花子“吹风”，保证它们干爽整洁。

3.2 检验与包装最后一步，当然就是检验和包装了。

这个环节非常重要，毕竟谁也不想用到质量不合格的电池，对吧？这时候，专业的检测设备就派上用场了，会检查磷酸铁锂的纯度、颗粒度等指标，确保它能在电池里“好好表现”。

一旦检验合格，就可以包装出厂了，就像是给电池穿上漂亮的新衣服，准备迎接用户的到来。

磷酸铁锂制备配方及工艺本文档详细介绍了磷酸铁锂（LiFePO4）的制备配方及工艺过程。

磷酸铁锂是一种重要的锂离子电池正极材料，其制备配方和工艺过程的优化对于提高电池性能至关重要。

制备配方磷酸铁锂的制备配方一般包括以下主要成分：1. 磷酸亚铁（FePO4）：作为原料，用于供应磷酸根和亚铁离子。

2. 磷酸二氢铵（NH4H2PO4）：作为磷酸根供体。

3. 氨水（NH3·H2O）：用于调节反应液的酸碱度。

4. 硝酸亚铁（Fe(NO3)2）：用于调节反应液的氧化还原性质。

5. 氟化锂（LiF）：提供锂离子。

制备配方可以根据实际需求进行调整和优化，以提高磷酸铁锂的纯度和电池性能。

工艺过程磷酸铁锂的制备工艺一般包括以下步骤：1. 将磷酸亚铁和磷酸二氢铵溶解在适量的水中，形成反应液。

2. 添加适量的氨水和硝酸亚铁，调节反应液的酸碱度和氧化还原性质。

3. 将反应液进行搅拌混合，并加热至一定温度。

温度的选择应根据实际情况进行调整。

4. 持续搅拌反应液，并缓慢添加氟化锂。

5. 继续搅拌反应液一段时间，待反应完成后，停止加热和搅拌。

6. 过滤固体产物，并用适量的水洗涤，去除杂质。

7. 将洗涤后的产物进行干燥，得到磷酸铁锂的粉末。

结论磷酸铁锂的制备配方及工艺过程对电池性能具有重要影响。

通过合理调整和优化制备配方，以及控制工艺过程的各个参数，可以获得高纯度和高性能的磷酸铁锂材料。

这有助于提高锂离子电池的循环性能、比能量和安全性能。

请注意，本文档仅为一般参考，实际应用中需根据具体情况和设备要求进行调整和验证。

*注意：此内容仅供参考，不代表法律意见。

*。

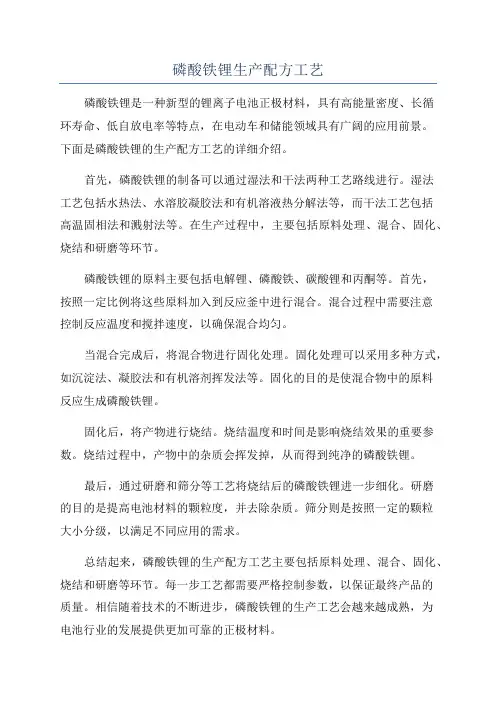

磷酸铁锂生产配方工艺
磷酸铁锂是一种新型的锂离子电池正极材料，具有高能量密度、长循
环寿命、低自放电率等特点，在电动车和储能领域具有广阔的应用前景。

下面是磷酸铁锂的生产配方工艺的详细介绍。

首先，磷酸铁锂的制备可以通过湿法和干法两种工艺路线进行。

湿法
工艺包括水热法、水溶胶凝胶法和有机溶液热分解法等，而干法工艺包括
高温固相法和溅射法等。

在生产过程中，主要包括原料处理、混合、固化、烧结和研磨等环节。

磷酸铁锂的原料主要包括电解锂、磷酸铁、碳酸锂和丙酮等。

首先，
按照一定比例将这些原料加入到反应釜中进行混合。

混合过程中需要注意
控制反应温度和搅拌速度，以确保混合均匀。

当混合完成后，将混合物进行固化处理。

固化处理可以采用多种方式，如沉淀法、凝胶法和有机溶剂挥发法等。

固化的目的是使混合物中的原料
反应生成磷酸铁锂。

固化后，将产物进行烧结。

烧结温度和时间是影响烧结效果的重要参数。

烧结过程中，产物中的杂质会挥发掉，从而得到纯净的磷酸铁锂。

最后，通过研磨和筛分等工艺将烧结后的磷酸铁锂进一步细化。

研磨
的目的是提高电池材料的颗粒度，并去除杂质。

筛分则是按照一定的颗粒
大小分级，以满足不同应用的需求。

总结起来，磷酸铁锂的生产配方工艺主要包括原料处理、混合、固化、烧结和研磨等环节。

每一步工艺都需要严格控制参数，以保证最终产品的
质量。

相信随着技术的不断进步，磷酸铁锂的生产工艺会越来越成熟，为
电池行业的发展提供更加可靠的正极材料。

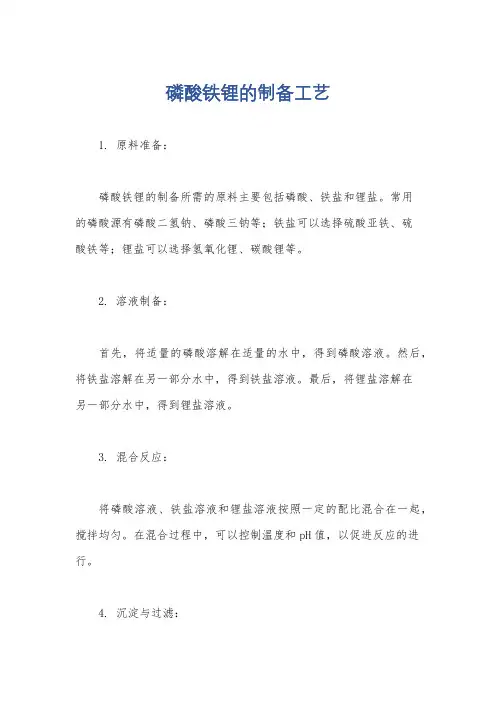

磷酸铁锂的制备工艺1. 原料准备：磷酸铁锂的制备所需的原料主要包括磷酸、铁盐和锂盐。

常用的磷酸源有磷酸二氢钠、磷酸三钠等；铁盐可以选择硫酸亚铁、硫酸铁等；锂盐可以选择氢氧化锂、碳酸锂等。

2. 溶液制备：首先，将适量的磷酸溶解在适量的水中，得到磷酸溶液。

然后，将铁盐溶解在另一部分水中，得到铁盐溶液。

最后，将锂盐溶解在另一部分水中，得到锂盐溶液。

3. 混合反应：将磷酸溶液、铁盐溶液和锂盐溶液按照一定的配比混合在一起，搅拌均匀。

在混合过程中，可以控制温度和pH值，以促进反应的进行。

4. 沉淀与过滤：在混合反应后，会产生磷酸铁锂的沉淀物。

通过过滤或离心的方式，将沉淀物分离出来。

可以使用滤纸或其他过滤介质进行过滤，以去除溶液中的杂质。

5. 洗涤与干燥：将分离得到的沉淀物进行洗涤，以去除残留的杂质和溶液中的盐。

常用的洗涤剂包括水和有机溶剂。

洗涤完成后，将沉淀物进行干燥，可以使用烘箱或真空干燥等方法。

6. 焙烧与研磨：将干燥后的沉淀物进行焙烧处理，以提高其结晶度和电化学性能。

焙烧温度和时间可以根据具体工艺要求进行调整。

焙烧后，将产物进行研磨，以得到细小的颗粒。

7. 成品测试：最后，对制备得到的磷酸铁锂进行质量测试。

常用的测试方法包括X射线衍射（XRD）、扫描电子显微镜（SEM）等，以评估其晶体结构和颗粒形貌等性能指标。

以上是磷酸铁锂的一般制备工艺流程，具体的工艺参数和步骤可能会因不同的制备方法和要求而有所差异。

制备磷酸铁锂需要严格控制反应条件和操作步骤，以确保产品的质量和性能。
