磷酸铁锂材料的制备方法

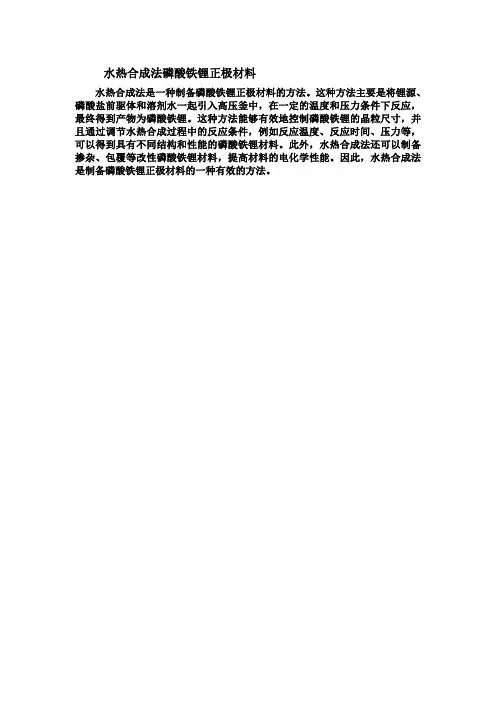

水热合成法磷酸铁锂正极材料
水热合成法是一种制备磷酸铁锂正极材料的方法。

这种方法主要是将锂源、磷酸盐前驱体和溶剂水一起引入高压釜中，在一定的温度和压力条件下反应，最终得到产物为磷酸铁锂。

这种方法能够有效地控制磷酸铁锂的晶粒尺寸，并且通过调节水热合成过程中的反应条件，例如反应温度、反应时间、压力等，可以得到具有不同结构和性能的磷酸铁锂材料。

此外，水热合成法还可以制备掺杂、包覆等改性磷酸铁锂材料，提高材料的电化学性能。

因此，水热合成法是制备磷酸铁锂正极材料的一种有效的方法。

磷酸铁锂生产配方及工艺磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命、较高的安全性和良好的低温性能等特点。

其生产配方和工艺对电池性能的稳定性和优良性能具有重要影响。

磷酸铁锂的生产配方主要包括正极材料、导电剂和粘结剂三个组成部分。

正极材料是磷酸铁锂的核心组成部分，其化学式为LiFePO4、正极材料的制备可以通过固相法、溶液法和氧化物法等不同方法进行。

采用固相法制备磷酸铁锂可以获得高纯度的产物，但工艺复杂，生产成本较高。

溶液法则通过水热合成、共沉淀等方法，生产工艺简单，但难以获得高纯度的产物。

氧化物法则通过高温反应将Fe3O4和Li2CO3等原料反应生成磷酸铁锂，生产工艺较为简单，但需要高温条件下进行，能耗较大。

导电剂主要是为了增加正极材料电极的电导率，常用的导电剂有碳黑、导电剂、导电聚合物等。

碳黑在电池中广泛应用，因其导电性能较好和价格相对较低。

导电剂需要均匀地分散在正极材料中，以提高电极的导电性能。

粘结剂主要是为了固定正极材料和导电剂，维持电极结构的稳定性。

常用的粘结剂有聚乙烯酮（PVP）、聚四氟乙烯（PTFE）、聚丙烯腈（PAN）等。

粘结剂的添加量应适中，过多会影响电极的电导率，而过少则使电极结构不稳定。

磷酸铁锂的生产工艺主要包括粉末制备、电极制备和电池组装三个步骤。

粉末制备通常采用固相法或溶液法进行。

固相法制备粉末时，首先需按照一定的摩尔比将正极材料、锂源和磷源混合，然后进行球磨、压制和烧结等工艺，最终得到粒度和压实度较好的粉末。

溶液法制备粉末时，一般采用浸渍、共沉淀等方法，将溶液中的金属离子通过还原反应生成沉淀，再经洗涤、干燥等处理得到粉末。

电极制备主要包括正极浆料的制备和电极片的制备。

正极材料、导电剂和粘结剂按一定比例混合，加入有机溶剂中形成浆料。

浆料经过搅拌、分散、过滤等处理，得到具有一定浓度和粘度的浆料。

然后将浆料涂布在铝箔或铜箔等导电材料上，通过烘干、压制等工艺，最终得到正极电极片。

磷酸铁锂合成工艺比较（1）高温固相法：J. Barkaer 等就磷酸盐正极材料申请了专利，主要采用固相合成法，以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁盒磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。

典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却，高温固相法的优点是工艺简单，易实现产业化，但产物粒径不容易控制，分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。

（2）碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe2O3，LiH2PO4和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于700℃烧结一段时间，之后自然冷却到室温，采用该方法做成的实验电池首次充放电容量为151mAh/g，该方法目前有少数几家企业在应用，由于该法生产过程较为简单控制，且采用一次烧结，所以它为LiFePO4产业化提供了另外一条途径。

但该方法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。

（3）水热合成法：S. F. Yang等用Na2HPO4和FeCl3合成FePO4.2H2O，然后与CH3COOLi 通过水热法合成LiFePO4，与高温固相法比较，水热法合成的温度较低，约150度~200度，反应时间也仅为固相反应的1/5左右，并且适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大些，据称Phostech的P2粉末便采用该类工艺生产。

（4）液相共沉淀工艺：该法原料分散均匀，前躯体可以在低温条件下合成，将LiOH加入到(NH4)2Fe(SO4)3.6H2O与H3PO4的混合液中，得到共沉淀物，过滤洗涤后，在惰性气氛下进行热处理，可以得到LiFePO4，产物表现出较好的循环稳定性。

（5）雾化热解法：雾化热解法主要用来合成前躯体，将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。

德方纳米液相法工艺磷酸铁锂概述磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命和较低的成本等优点。

在锂离子电池领域，磷酸铁锂被广泛应用于电动汽车、便携电子设备和储能系统等领域。

德方纳米液相法是一种制备磷酸铁锂的有效工艺，通过该工艺可以获得高纯度、均匀分散和可控尺寸的纳米级磷酸铁锂材料。

工艺步骤1. 原料准备制备德方纳米液相法所需的原料包括氨水（NH3·H2O）、硝酸亚铁（Fe(NO3)2·9H2O）、磷酸二氢钠（NaH2PO4）和乙二胺四乙酸四钠盐（EDTA-Na4）。

这些原料需要提前准备好，并确保其质量合格。

2. 液相反应在一个反应容器中，将适量的氨水和硝酸亚铁加入到去离子水中，并搅拌均匀。

将适量的磷酸二氢钠和乙二胺四乙酸四钠盐加入到反应容器中，并继续搅拌。

在此过程中，需要控制反应温度和pH值，以促进反应的进行。

3. 沉淀分离在液相反应完成后，通过沉淀分离的方式将产物与溶液分离。

可以使用离心机或过滤器等设备进行分离操作。

分离后的沉淀物即为磷酸铁锂材料。

4. 清洗与干燥分离得到的磷酸铁锂材料需要进行清洗和干燥处理。

用去离子水对沉淀物进行清洗，去除残留的杂质。

将清洗后的沉淀物置于恒温箱或真空干燥箱中进行干燥处理。

在干燥过程中，需要控制温度和时间，以确保磷酸铁锂材料的稳定性和纯度。

5. 粉碎与粒径控制干燥后的磷酸铁锂材料需要进行粉碎和粒径控制。

可以使用球磨机等设备对材料进行粉碎，以获得所需的颗粒尺寸。

通过调节球磨机的转速和时间，可以实现对颗粒尺寸的控制。

6. 表征与测试制备完成的磷酸铁锂材料需要进行表征与测试。

可以利用扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）等技术对材料的形貌、结构和性能进行分析。

通过这些表征与测试，可以评估制备工艺的效果，并优化工艺参数。

工艺优势德方纳米液相法工艺具有以下优势：1.高纯度：通过该工艺可以获得高纯度的磷酸铁锂材料，有效提高电池性能和循环寿命。

协鑫物理干法工艺磷酸铁锂
协鑫物理干法工艺是一种用于制备磷酸铁锂材料的方法。

磷酸铁锂是一种重要的正极材料，广泛应用于锂离子电池领域。

协鑫物理干法工艺的具体步骤如下：
1. 原料准备：准备氢氧化铁、亚磷酸铁、磷酸氢二钾等原料。

2. 混合：将原料按照一定的配比混合均匀。

3. 研磨：将混合后的原料进行研磨，以增大颗粒表面积，提高反应效率。

4. 烧结：将研磨后的原料放入高温炉中进行烧结处理。

在高温下，原料中的物质发生化学反应，形成磷酸铁锂。

5. 粉碎和分级：将烧结后的材料进行粉碎和分级，得到所需的粒度范围的产物。

6. 表面处理：对粉碎后的材料进行表面处理，以提高其电化学性能和循环寿命。

7. 成品包装：将制备好的磷酸铁锂材料进行包装，以便于存储和运输。

需要注意的是，协鑫物理干法工艺是一种比较成熟的制备方法，
但在实际应用中仍然需要根据具体要求和设备条件进行适当的调整和优化。

lfp磷酸铁锂工艺流程LFP磷酸铁锂（Lithium Iron Phosphate）是一种新型的锂离子电池正极材料，其工艺流程对于LFP电池的性能和品质具有重要影响。

下面将介绍LFP磷酸铁锂的工艺流程。

一、原料准备LFP磷酸铁锂的制备需要准备合适的原料，主要包括磷酸铁、氢氧化锂和碳源。

磷酸铁作为LFP的主要成分，需要选择高纯度的磷酸铁作为原料。

氢氧化锂作为锂源，也需要选择高纯度的氢氧化锂。

碳源可以选择天然石墨或者人工合成的碳材料。

二、混合和研磨将所需的原料按照一定的比例进行混合，确保各组分充分均匀。

然后将混合后的原料放入球磨机中进行研磨，以提高原料的反应活性和分散性。

三、烧结将研磨后的原料进行烧结，一般采用高温固相法。

首先将原料放入炉中，在一定的温度和时间条件下进行烧结反应，使其形成LFP磷酸铁锂颗粒。

烧结过程中需要严格控制温度和时间，以确保颗粒的晶体结构和尺寸均匀。

四、粉碎和分级经过烧结后的颗粒需要经过粉碎和分级处理，以得到所需的颗粒大小和粒度分布。

粉碎可以采用球磨机或者气流粉碎机等设备，分级可以采用筛分机或者离心分离机等设备。

五、电极制备将经过粉碎和分级处理的LFP磷酸铁锂颗粒与导电剂、粘结剂等按照一定的配方进行混合，并添加适量的溶剂，制备成电极浆料。

然后将电极浆料涂覆在铜箔或者铝箔等导电基片上，通过压延、干燥等工艺形成电极片。

六、组装将正极片、负极片和隔膜按照一定的层数和顺序叠放在一起，形成电池片。

然后将电池片进行卷绕或者叠层封装，形成电池芯。

最后，将电池芯与保护板、连接片等进行连接和封装，形成最终的LFP磷酸铁锂电池。

七、测试和检验对制备好的LFP磷酸铁锂电池进行测试和检验，包括电池容量、循环寿命、安全性能等方面的检测。

通过测试和检验，对电池的品质进行评估，确保其符合相关标准和要求。

总结：LFP磷酸铁锂的工艺流程主要包括原料准备、混合和研磨、烧结、粉碎和分级、电极制备、组装以及测试和检验等环节。

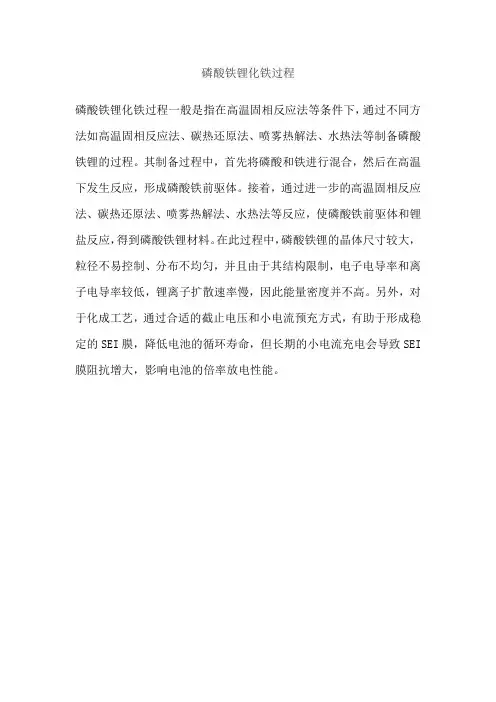

磷酸铁锂化铁过程
磷酸铁锂化铁过程一般是指在高温固相反应法等条件下，通过不同方法如高温固相反应法、碳热还原法、喷雾热解法、水热法等制备磷酸铁锂的过程。

其制备过程中，首先将磷酸和铁进行混合，然后在高温下发生反应，形成磷酸铁前驱体。

接着，通过进一步的高温固相反应法、碳热还原法、喷雾热解法、水热法等反应，使磷酸铁前驱体和锂盐反应，得到磷酸铁锂材料。

在此过程中，磷酸铁锂的晶体尺寸较大，粒径不易控制、分布不均匀，并且由于其结构限制，电子电导率和离子电导率较低，锂离子扩散速率慢，因此能量密度并不高。

另外，对于化成工艺，通过合适的截止电压和小电流预充方式，有助于形成稳定的SEI膜，降低电池的循环寿命，但长期的小电流充电会导致SEI 膜阻抗增大，影响电池的倍率放电性能。

磷酸铁锂材料的制备方法主要有：1高温固相法：J.Barker等就磷酸盐正极材料申请了专利,主要采用固相合成法;以碳酸锂、氢氧化锂等为锂源,草酸亚铁、乙二酸亚铁,氧化铁和磷酸铁等为铁源,磷酸根主要来源于磷酸二氢铵等;典型的工艺流程为：将原料球磨干燥后,在马弗炉或管式炉内于惰性或者还原气氛中,以一定的升温加速加热到某一温度,反应一段时间后冷却;高温固相法的优点是工艺简单、易实现产业化,但产物粒径不易控制、分布不均匀,形貌也不规则,并且在合成过程中需要使用惰性气体保护;2碳热还原法：这种方法是高温固相法的改进,直接以铁的高价氧化物如Fe2O3、LiH2PO4和碳粉为原料,以化学计量比混合,在箱式烧结炉氩气气氛中于700℃烧结一段时间,之后自然冷却到室温;采用该方法做成的实验电池首次充放电容量为151mAh/g;该方法目前有少数几家企业在应用,由于该法的生产过程较为简单可控,且采用一次烧结,所以它为LiFePO4走向工业化提供了另一条途径;但该法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低;3水热合成法：S.F.Yang等用Na2HPO4和FeCL3合成FePO4.2H2O,然后与C H3COOLi通过水热法合成LiFePO4;与高温固相法比较,水热法合成的温度较低,约150度～200度,反应时间也仅为固相反应的1/5左右,并且可以直接得到磷酸铁锂,不需要惰性气体,产物晶粒较小、物相均一等优点,尤其适合于高倍率放电领域,但该种合成方法容易在形成橄榄石结构中发生Fe错位现象,影响电化学性能,且水热法需要耐高温高压设备,工业化生产的困难要大一些;据称Phostech 的P2粉末便采用该类工艺生产;4液相共沉淀法：该法原料分散均匀,前躯体可以在低温条件下合成;将LiOH加入到NH42FeSO43.6H2O与H3PO4的混合溶液中,得到共沉淀物,过滤洗涤后,在惰性气氛下进行热处理,可以得到LiFePO4;产物表现出较好的循环稳定性;日本企业采用这一技术路线,但因专利问题目前尚未大规模应用;5雾化热解法：雾化热解法主要用来合成前躯体;将原料和分散剂在高速搅拌下形成浆状物,然后在雾化干燥设备内进行热解反应,得到前躯体,灼烧后得到产品; 6氧化-还原法: 该法能得到电化学优良的纳米级的磷酸铁锂粉体,但其工艺很复杂,不能大量生产,只适合实验室研究;此外,还有乳化干燥法、微波烧结法及溶胶-凝胶法等;目前国内外已经能实现磷酸铁锂电池量产的合成方法均是高温固相法,高温固相法又分传统的以天津斯特兰、湖南瑞翔、北大先行等为代表,以草酸亚铁做为铁源和改进的以美国Valence、苏州恒正为代表,以三价铁物质做为铁源,该法也称碳热还原法两种;对碳热还原法来讲,选取的铁源主要有两种,一种是Valence的氧化铁红路线,还有一种是清华大学已成立北京锂先锋科技以及武汉大学已转让浙江振华新能源的技术,选用磷酸铁做为铁源,该法制程工艺较为简单,其最大优点是避开了其它合成方法中使用磷酸二氢铵为原料,产生大量氨气污染环境的问题,但对磷酸铁原料要求较高1;目前清华大学的一个研究小组通过控制沉淀条件合成了一种粒度可控,碳掺杂的磷酸铁前驱体,但该法合成难度较高,在工业放大过程中面临一些问题;。

水热法制备磷酸铁锂的具体工艺
1. 材料准备
磷酸铁锂的制备需要用到硝酸铁、氢氧化锂、多聚磷酸钠等化学品，这些化学品要求
纯度高、无杂质。

同时，需要预先配制好一定浓度的氢氧化钠溶液，以及一定体积的去离
子水。

2. 反应体系构建
在一个密闭的反应釜中，加入一定量的硝酸铁和多聚磷酸钠，经过搅拌和加热，使其
完全溶解。

然后加入少量的氢氧化锂和氢氧化钠溶液，再次搅拌均匀。

3. 水热反应
在反应釜中注入一定体积的去离子水，控制反应温度和时间，进行水热反应。

反应温
度通常在180-220℃之间，反应时间为12-24小时。

在反应过程中，需要注意保持反应釜
内的氧气浓度低，以防止氧化反应的发生。

同时，需要喷洒一定量的去离子水，以控制反
应溶液的稠度和浓度。

4. 滤液处理
反应结束后，将反应釜内的反应液进行过滤处理，去除其中的杂质和未反应的化学品。

滤液通常为淡黄色透明的液体，含有磷酸铁锂物质。

5. 后续处理
滤液中含有的磷酸铁锂物质需要进行后续处理，以获得高纯度的磷酸铁锂产品。

首先，将滤液中的磷酸铁锂沉淀出来，然后进行重复清洗和干燥处理。

最后，对干燥后的产品进
行质量检验和包装封存。

总体来说，水热法制备磷酸铁锂的过程具有简单、高效、环保等优点，在锂离子电池
等领域具有广泛的应用前景。

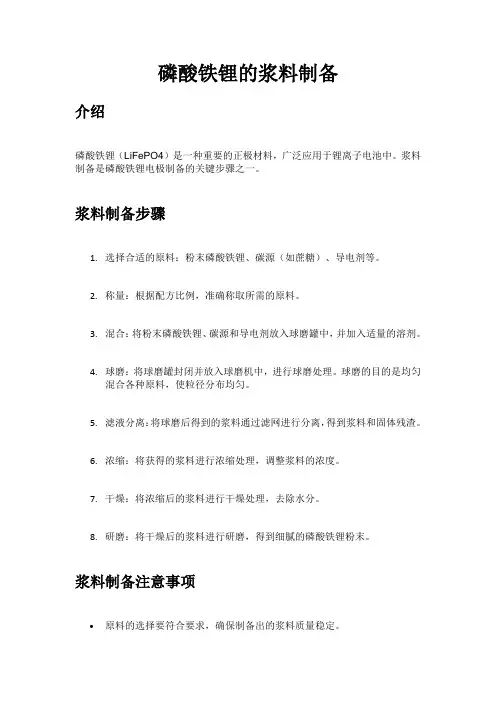

磷酸铁锂的浆料制备
介绍
磷酸铁锂（LiFePO4）是一种重要的正极材料，广泛应用于锂离子电池中。

浆料制备是磷酸铁锂电极制备的关键步骤之一。

浆料制备步骤
1.选择合适的原料：粉末磷酸铁锂、碳源（如蔗糖）、导电剂等。

2.称量：根据配方比例，准确称取所需的原料。

3.混合：将粉末磷酸铁锂、碳源和导电剂放入球磨罐中，并加入适量的溶剂。

4.球磨：将球磨罐封闭并放入球磨机中，进行球磨处理。

球磨的目的是均匀
混合各种原料，使粒径分布均匀。

5.滤液分离：将球磨后得到的浆料通过滤网进行分离，得到浆料和固体残渣。

6.浓缩：将获得的浆料进行浓缩处理，调整浆料的浓度。

7.干燥：将浓缩后的浆料进行干燥处理，去除水分。

8.研磨：将干燥后的浆料进行研磨，得到细腻的磷酸铁锂粉末。

浆料制备注意事项
•原料的选择要符合要求，确保制备出的浆料质量稳定。

•称量时要精确，避免配料比例偏差。

•球磨时间和速度需要控制得当，以确保浆料的均匀性。

•滤液分离时要注意操作，避免浆料的损失和固体残渣的杂质。

•浓缩和干燥过程要避免过高温度，以免对磷酸铁锂结构造成损伤。

•研磨时要注意细心，确保磷酸铁锂粉末的细度。

结论
磷酸铁锂的浆料制备需要经过一系列的步骤，包括原料的选择、称量、混合、球磨、滤液分离、浓缩、干燥和研磨。

严格控制每个步骤的条件和操作可以获得高质量的磷酸铁锂浆料，为电池的制备提供优良的正极材料。
