pcb走线阻抗计算
PCB走线阻抗计算是在PCB设计中非常重要的一项工作。
走线阻抗是指导线上电流流动的一种阻力，它取决于线宽、线距、介质材料以及线路的层数等因素。
在PCB设计中，保持走线的阻抗稳定是至关重要的。
如果走线的阻抗不稳定，可能会引起信号的反射、串扰和损耗等问题，从而影响系统的性能。
为了计算PCB走线的阻抗，首先需要了解设计规范中对于信号走线的要求。
一般来说，高速信号线的阻抗要求较为严格，通常在50欧姆左右。
而对于低速信号线，阻抗要求相对较低，一般在100欧姆以上。
计算PCB走线阻抗的方法有多种，其中一种常用的方法是使用计算工具，例如PCB设计软件中的阻抗计算工具。
这些工具通常可以根据输入的参数，如线宽、线距、介质材料和线路层数等，自动计算出走线的阻抗。
另外，也可以使用一些在线阻抗计算器来进行计算。
这些计算器通常提供了多种阻抗计算模型，用户只需输入相应的参数，即可得到走线的阻抗值。
在PCB设计中，为了满足设计要求，通常需要在走线中加入一些特殊的走线结构。
例如，可以采用微带线、同轴线、差分对和阻抗匹配等技术来提高走线的阻抗稳定性。
总之，PCB走线阻抗计算在高速电路设计中起着重要的作用。
通过合理计算走线的阻抗，可以提高信号的传输质量，确保电路的性能稳定和可靠性。

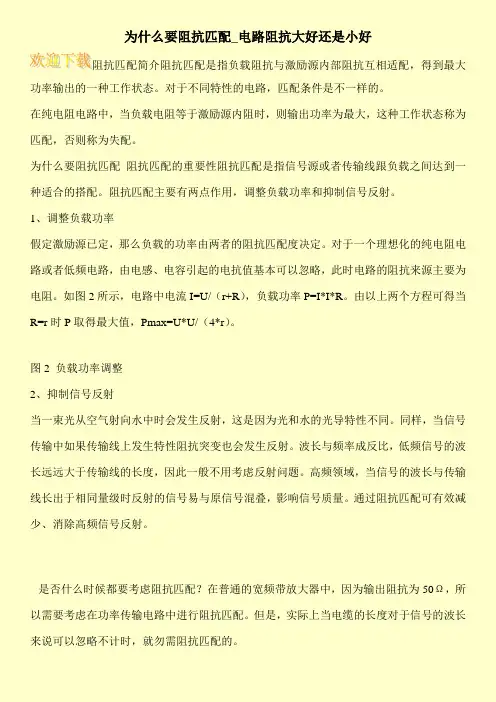

为什么要阻抗匹配_电路阻抗大好还是小好
阻抗匹配简介阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
为什么要阻抗匹配_阻抗匹配的重要性阻抗匹配是指信号源或者传输线跟负载之间达到一种适合的搭配。
阻抗匹配主要有两点作用，调整负载功率和抑制信号反射。
1、调整负载功率
假定激励源已定，那么负载的功率由两者的阻抗匹配度决定。
对于一个理想化的纯电阻电路或者低频电路，由电感、电容引起的电抗值基本可以忽略，此时电路的阻抗来源主要为电阻。
如图2所示，电路中电流I=U/（r+R），负载功率P=I*I*R。
由以上两个方程可得当R=r时P取得最大值，Pmax=U*U/（4*r）。
图2 负载功率调整
2、抑制信号反射
当一束光从空气射向水中时会发生反射，这是因为光和水的光导特性不同。
同样，当信号传输中如果传输线上发生特性阻抗突变也会发生反射。
波长与频率成反比，低频信号的波长远远大于传输线的长度，因此一般不用考虑反射问题。
高频领域，当信号的波长与传输线长出于相同量级时反射的信号易与原信号混叠，影响信号质量。
通过阻抗匹配可有效减少、消除高频信号反射。
是否什么时候都要考虑阻抗匹配？在普通的宽频带放大器中，因为输出阻抗为50Ω，所以需要考虑在功率传输电路中进行阻抗匹配。
但是，实际上当电缆的长度对于信号的波长来说可以忽略不计时，就勿需阻抗匹配的。
PCB电路板PCB阻抗计算在PCB电路板上，信号传输通过导线和平面层完成，信号的传输速度会受到导线和平面之间的阻抗匹配影响。
如果导线和平面之间的阻抗不匹配，信号反射和干扰可能会发生，导致信号品质下降甚至无法正常传输。
为了保证PCB电路板上的信号传输性能，我们需要计算和控制PCB电路板上的阻抗。
下面将介绍PCB阻抗计算的一般步骤和常见方法。
1.理论基础：PCB阻抗计算的理论基础是电磁场理论和电路分析。
其中，电磁场理论涉及导线和平面之间的电感、电容和电阻；而电路分析则涉及传输线和电源之间的线路电感、电容和电阻。
2.PCB结构：3.PCB阻抗计算的步骤：-确定所需阻抗数值：在设计PCB电路板之前，需要根据电路需求和信号特性确定所需的阻抗数值。
常见的阻抗数值有50欧姆和75欧姆。
-确定PCB结构：根据电路需求和阻抗数值，设计PCB的信号层、地层和电源层。
一般来说，信号层之间的间距较小，而信号层与地层或电源层之间的间距较大。
-计算阻抗：使用专业的PCB设计软件或在线计算工具，根据PCB结构和阻抗数值计算阻抗。
一些常见的计算方法包括物理建模方法、电路模型方法和数值模拟方法。
-优化PCB布局：根据计算结果，对PCB的布局进行优化。
可以根据需要调整信号层、地层和电源层之间的间距，或者增加层间引距、增加屏蔽层等。
-信号完整性分析：使用信号完整性分析工具对PCB布局进行验证，检查信号的传输性能是否满足要求。
如果存在问题，可以对PCB进行进一步优化。
4.常见的PCB阻抗计算方法：-物理建模方法：根据导线和平面的尺寸、距离和材料参数，使用物理公式计算阻抗。
这种方法适用于简单的PCB结构和导线几何形状。
-电路模型方法：根据传输线电路模型，将PCB导线抽象为等效电路元件，使用电路分析方法计算阻抗。
这种方法适用于复杂的PCB结构和高速信号传输。
-数值模拟方法：使用计算机仿真软件，对PCB结构进行数值模拟，计算阻抗。
这种方法适用于不规则的PCB结构和高频信号传输。
PCB阻抗设计及计算教程PCB阻抗设计及计算是电路设计与布局中的重要一环，它对于保证电路性能、抑制信号干扰和提高系统稳定性具有至关重要的作用。
本文将介绍PCB阻抗的基本概念，阻抗设计的目标和方法，并详细解释如何进行PCB阻抗计算。
1.基本概念：在PCB设计中，阻抗是指电流或信号在电路板上的传输时遇到的阻碍。
阻抗主要由导线、平面、空气等介质的特性决定。
常见的阻抗有单端阻抗和差分阻抗。
2.阻抗设计的目标：(1)确保信号完整性：通过控制阻抗，避免信号的反射和损耗，确保信号的完整性，避免信号失真以及噪声和串扰的引入。
(2)抑制系统的电磁辐射：通过设计合适的阻抗，减少电流的回流路径，降低系统的电磁辐射水平，提高抗干扰能力。
(3)提高系统的工作稳定性：通过阻抗设计和匹配，使得信号传输更加稳定，避免因阻抗不匹配引起的系统不稳定和故障。
3.阻抗设计的方法：(1)常规PCB布局：根据电路需求和信号速度，尽量避免使用过长过窄的线路，减小阻抗不匹配和信号失真的可能性。
(2)地线的设计：地线是设计阻抗的重要因素之一，它应该尽量宽而平，以减小阻抗，提高地线的传输能力。
(3)控制环境因素：根据设计需求，合理选择PCB板材和层间距，控制介质常数，进而控制阻抗值。
(4)信号层堆叠：通过合理的层次规划和PCB板厚度选择，控制信号层之间的间距和层间介质特性，达到要求的阻抗。
4.PCB阻抗计算：(1)阻抗计算规则：根据线宽、线距和介质常数等参数，可以使用在线计算软件或公式进行阻抗计算。
常用的公式有微带线和线间微带线的计算公式。
(2)使用在线计算软件：目前市面上有许多免费的在线阻抗计算软件，只需输入所需参数即可得到计算结果。
(3)使用电磁仿真软件：对于复杂的PCB设计，可以使用电磁仿真软件进行阻抗计算，如ADS、CST等软件。
仿真软件可以更加准确地计算阻抗，并考虑复杂的环境因素。
总结：PCB阻抗设计及计算是PCB设计中不可忽视的一环，它对电路性能和系统稳定性具有重要影响。
