《发动机故障诊断虚拟实训室》
教材
03-1曲轴位置传感器P0335故障诊断流程-截图
（传感器内部元件损坏故障）
一、前期准备
1. 清洁工作场地，将被修车辆就位停放。
2. 工具、量具、检测仪器及相关辅助材料准备。
3. 目视车辆停放位置，确定工位安全。
4. 填写车辆识别VIN代码。（丰田卡罗拉VIN码在右前门的门柱上） 《发动机故障诊断虚拟实训室》
教材
5. 安装底盘垫块。
6. 安装车轮档块。
7. 安装尾气抽气管。
8. 打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃） 《发动机故障诊断虚拟实训室》
教材
9. 拉开引擎盖锁，下车后打开引擎盖，安装车外三件套。
二、安全检查
10. 检查记录机油液位，记录：机油液位正常。（若发现不足应及时加注）
11. 检查记录冷却液液位，记录：冷却液液位偏低，应加注。 《发动机故障诊断虚拟实训室》
教材
12. 检查记录制动液液位，记录：制动液液位偏低，应加注。
13. 拆卸发动机罩盖﹑蓄电池罩板及散热器上的空气道流板，放置于零件箱内。
14. 取出万用表和表笔，连接后进行阻值校对。（即：校对红黑两表笔之间所存在的电阻差值 ）
记录：两表笔的阻值为：0.021Ω，正常。（若发现阻值不正常，则应及时检查或更换）。 《发动机故障诊断虚拟实训室》
教材
15. 测量记录蓄电池电压，（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。
记录：蓄电池电压为：12.61V，正常。
16. 检查蓄电池电极桩柱的连接状况，（若发现松动和有硫化物时应及时紧固和处理）。
记录：电极桩柱连接正常，没有硫化物。
三、仪器连接及故障现象确认
17. 打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。
18. 打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运《发动机故障诊断虚拟实训室》

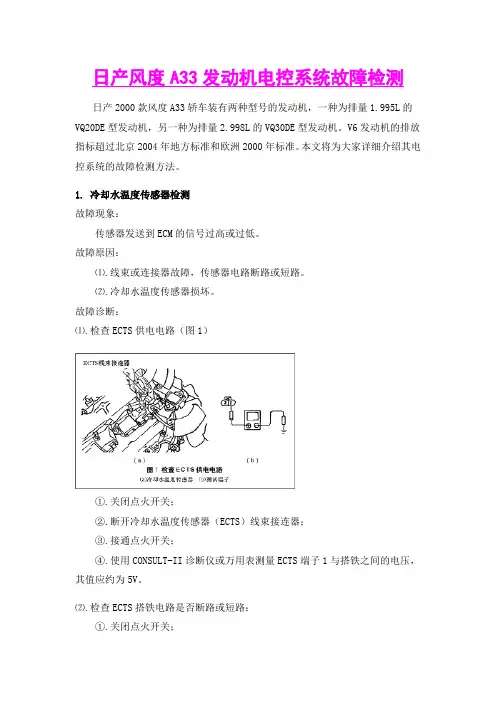

日产风度A33发动机电控系统故障检测
日产2000款风度A33轿车装有两种型号的发动机，一种为排量1.995L的VQ20DE型发动机，另一种为排量2.998L的VQ30DE型发动机。V6发动机的排放指标超过北京2004年地方标准和欧洲2000年标准。本文将为大家详细介绍其电控系统的故障检测方法。
1. 冷却水温度传感器检测
故障现象：
传感器发送到ECM的信号过高或过低。
故障原因：
⑴.线束或连接器故障，传感器电路断路或短路。
⑵.冷却水温度传感器损坏。
故障诊断：
⑴.检查ECTS供电电路（图1）
①.关闭点火开关；
②.断开冷却水温度传感器（ECTS）线束接连器；
③.接通点火开关；
④.使用CONSULT-II诊断仪或万用表测量ECTS端子1与搭铁之间的电压，其值应约为5V。
⑵.检查ECTS搭铁电路是否断路或短路：
①.关闭点火开关； ②.检查ECTS端子2与发动机搭铁之间的线束是否导通（应导通）；
③.检查端子2是否与搭铁短路或电源短路。
⑶.检测故障零件
①.检查ECM与冷却水温度传感器之间的线束是否断路或短路；
②.检查TCM（变速器控制模块）与冷却水温度传感器之间的线束是否断路或短路。
⑷.检测冷却水温度传感器
①.拔下冷却水温度传感器导线连接器（图1a），然后从发动机上拆下传感器；
②.将该传感器置于烧杯内的水中，加热杯中水的同时，用万用表Ω档测量端子1与2之间的电阻应符合标准（温度为20℃时，电阻为2.1～2.9kΩ；温度为50℃时，电阻为0.68～1.00kΩ；温度为90℃时，电阻为0.236～0.260kΩ）。
③.如果不符合标准，则应更换水温传感器。
2. 进气温度传感器的检测
⑴.检查全面功能
①.接通点火开关；
②.使用CONSULT-II诊断仪或万用表测量ECM端子64与搭铁之间的电压，其值应为0.05～4.8V。
发动机曲轴传感器更换
发动机是汽车的核心部件，而发动机曲轴传感器是发动机运转中非常重要的一个组成部分。它的作用是感知发动机曲轴的转动速度和位置信息，并将这些信息传输给汽车电脑来控制发动机的运转。发动机曲轴传感器的正常工作非常关键，一旦出现问题就会导致发动机无法正常工作。究竟是什么原因会导致发动机曲轴传感器失灵呢？如何进行更换呢？下面就让我们一起来了解一下。
一、为什么需要更换发动机曲轴传感器？
发动机曲轴传感器是汽车发动机最重要的传感控制部件之一，主要用于感知发动机曲轴的转动速度和位置信息，并将这些信息传输给汽车电脑来控制发动机的运转，因此它的正常工作非常关键。然而，在汽车使用过程中，发动机曲轴传感器难免会出现故障，可能是由于长期的使用使其出现老化、损耗，或者是在汽车行驶过程中遭受到撞击等外部因素导致损坏。一旦发动机曲轴传感器发生故障，就会导致汽车发动机无法正常工作，甚至无法启动，这样对于行车安全和驾驶者的人身安全都会带来很大的威胁。因此，一旦发动机曲轴传感器失效，就需要及时更换。
二、如何更换发动机曲轴传感器？
1.准备工作
更换发动机曲轴传感器需要进行一些准备工作：
（1）首先，需要确定哪个位置上的发动机曲轴传感器需要更换。一般来说，发动机曲轴传感器固定在曲轴的末端或者曲轴前端。
（2）接着，需要准备好所需要的工具，比如扳手、螺丝刀、扳手等。
（3）关闭发动机电源，断开车辆的电池负极，在更换传感器之前，需等发动机凉下来，以免烫伤自己。
2.拆卸现有的发动机曲轴传感器
首先需要找到发动机曲轴传感器的安装位置。通常情况下，它们都安装在某个容易接近的地方，比如发动机侧面或者引擎盖下方。
更换传感器之前，需要先认真地观察和检查现有的传感器。在拆卸传感器之前，最好用纸巾等东西将传感器周围的油污和灰尘等清理掉，以免落到曲轴传感器表面造成刮伤。
在拆卸时，需要使用扳手或者螺丝刀等工具，将传感器周围的紧固螺丝拆卸下来。在拆卸螺丝时需注意不要将螺丝弄掉在发动机内部。
技术创新 南缸科技２０１ １年第８期

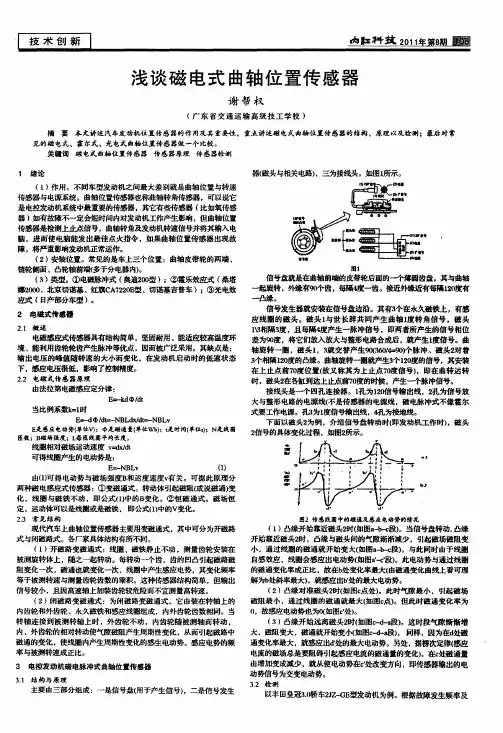

浅谈磁电式曲轴位置传感器
谢帮权
（广东省交通运输高级技工学校）
摘要本文讲述汽车发动机位置传感器的作用及其重要陡，重点讲述磁电式曲轴位置传感器的结构、原理以及检测：最后对常
见的磁电式、霍尔式、光电式曲轴位置传感器做一个比较。 关键词磁电式曲轴位置传感器传感器原理传感器检测
１ 绪论 歉磁头与相关电路），三为接线头。如图ｌ所示。
（１）作用。不同车型发动机之间最大差别就是曲轴位置与转速
传感器与电源系统。曲轴位置传感器也称曲轴转角传感器，可以说它 是电控发动机系统中最重要的传感器，其它有些传感器（比如氧传感
器）如有故障不一定会短时间内对发动机工作产生影响，但曲轴位置 传感器是检测上止点信号，曲轴转角及发动机转速信号并将其输入电
脑。进而使电脑能发出最佳点火指令，如果曲轴位置传感器出现故
障，将严重影响发动机正常运作。
（２）安装位置。常见的是车上三个位置：曲轴皮带轮的两端、 链轮侧面、凸轮轴前端（多于分电器内）。
（３）类型。①电磁脉冲式（奥迪２０ｏ型）；⑦霍乐效应式（桑塔 ￣２ｏｏｏ、北京切诺基、红旗ｃＡ７２２ｏＥ型、切诺基吉普车）；③光电效
应式（日产部分车型）。
２电磁式传感器
２．Ｉ概述 电磁感应式传感器具有结构简单．坚固耐用、能适应较高温度环
境、能利用齿轮轮齿产生脉冲等优点。因而被广泛采用。其缺点是： 输出电压的峰值随转速的大小而变化，在发动机启动时的低速状态
下，感应电压很低。影响了控制精度。
２．２电磁式传感器原理 由法拉第电磁感应定分律：
Ｅ ｋｄ中／ｄｒ 当比例系￣ｋｋｆｌ时
Ｅ｝—ｄ ／ｄｔ＝－ＮＢＬｄｘ／ｄｔ＝－ＮＢＬｖ Ｅ是感应电动势（单位ｖ）； 是磁通量（单Ｏ－ｗ￣）；ｔ是时间（单位ｓ）；Ｎ是线圈 匝数；Ｂ磁场强度；Ｌ每匝线圈平均长度。 线圈相对磁场运动速度ｖｆｆｉｄｘ］ｄｔ
可得线圈产生的电动势是：
Ｅｆｆｉ－ＮＢＬｖ （１）
