1 第3章 习题解答
习题来源：严国萍，龙占超，通信电子线路，科学出版社，2006年第一版，2009年第五次印刷，P89～P91
3-1. 解答
晶体管低频放大器主要采用混合参数（H参数）等效模型分析方法；而晶体管高频小信号放大器主要采用形式等效电路（Y参数）以及物理模拟等效电路（混合参数）分析方法。分析方法的不同，本质原因在于晶体管在高频运用时，它的等效电路不仅包含着一些和频率基本没有关系的电阻，而且还包含着一些与频率有关的电容，这些电容在频率较高时的作用是不能忽略的。
高频小信号放大器不能用特性曲线来分析，这是因为特性曲线是晶体管低频运用时的工作曲线，是不随工作频率变化的；但晶体管在高频运用时，其结电容不可忽略，从而使得晶体管的特性随频率变化而变化。因此在分析高频小信号时，不可用特性曲线来分析。
3-2. 解答
rbb’含义：从晶体管内部结构可知，从基极外部引线b到内部扩散区中某一抽象点b’之间，是一段较长而又薄的N型（或P型）半导体，因掺入杂质很少，因而电导率不高，所以存在一定体积电阻，故在b-b’之间，用集总电阻rbb’表示。
rb’c含义：晶体管内部扩散区某一抽象点b’到集电极c之间的集电结电阻。
rbb’的影响：rbb’的存在，使得输入交流信号产生损失，所以rbb’的值应尽量减小，一般rbb’为15～50。
rb’c的影响：因为集电结为反偏，所以rb’c较大，rb’c一般为10k～10M，特别是硅管，rb’c很大，和放大器负载相比，它的作用往往可以忽略。
3-3. 解答
gm是晶体管的跨导，反映晶体管的放大能力，即输入对输出的控制能力。 2 它和晶体管集电极静态电流（IE）大小有关。
3-4. 解答
因为高频小信号放大器的负载是一个谐振回路，如果阻抗不匹配，会使输出信号幅度减小，而且会失真，为此，必须考虑阻抗匹配的问题。
3-5. 解答
小信号放大器主要质量指标有：增益，通频带，选择性，工作稳定性，噪声系数这5个指标。以上几个指标，增益和稳定性是一对矛盾，通频带和选择性是一对矛盾。为使放大器稳定工作，必须采取稳定措施，即限制每级增益，选择内反馈小的晶体管，应用中和或失配方法等；而解决通频带和选择性的矛盾可以增加回路的数目，采用参差谐调，用网络综合法设计耦合网络或者采用集中滤波器放大器的办法来解决。具体设计时应根据需要决定主次，进行分析和讨论。
通信电⼦线路试题集
第⼀章绪论和LC谐振回路
⼀、填空1.某⼴播电台⼴播频率为630kHz，其波长是_____________。某⼴播短波波长为38.6m,
它的频率为_____________。2.电感线圈的品质因数Q1是⽤来表⽰________________________________，Q1在数值
上等于___________与___________之⽐。3.双电容（C1,C2）耦合电路中C2与负载R L并接，则R L部分接⼊回路的接⼈系数为___ _____。折
合到回路两端的等效电阻R P为______。4.信号源和负载部分接⼊谐振回路是为了_________________。
5.LC谐振回路的谐振频率ω0仅与________和_______有关，其表达式为___________。
6.⽤Q、L、C来表⽰并联谐振回路的谐振电阻R p，其表⽰式为______________。
7.⾳频信号频率范围是_______，话⾳信号频率范围是_______，图像信号频率范围是_______。
8.在接收机输⼊回路中是依靠改变_ （电感、可变电容）进⾏选台的。
9.⽆线电波传播速度固定不变，频率越⾼，波长；频率_ ，波长越长。
⼆、是⾮题（对者打“√”，错者打“X”）1.（）短波主要是利⽤表⾯波⽅式进⾏传播的。
2.（）电感线圈的品质因数Q L=ωL/r，则Q L与⼯作频率成正⽐。
3.（）如果某电台的调频⼴播频率为99.3MHz，LC输⼊回路只要让该频率通过就能收到该电台。
三、选择题（选择⼀项正确答案填在括号内）1. 为了有效发射电磁波，天线尺⼨应当与发射信号下⾯哪个量相⽐拟：（）
a. 波长
b. 频率
c. 幅度
2. 中波波段频率范围是： ( )
a. 88～1108MHz
b. 535～1605KHz
c.30～3400Hz
3. 调频接收波段频率范围⼤概是： ( )
a. 535～1605KHz
b. 88～108MHz
c.30～3400Hz
第一章绪论
1、填空题
(1) 一个完整的通信系统应包括
(2) 在接受设备中，检波器的作用是
(3) 调制时用音频信号控制载波的
(4) 无线电波传播速度固定不变，频率越高，波长？，频率？，波长越长。
(5) 短波的波长较短，地面绕射能力？，且地面吸收损耗？，不宜？传播，短波能被电离 层反射到远处，主要以？方式传播。
(6) 波长比短波更短的无线电波称为？，不能以？和？方式传播，只能以？方式传播。 2．判断题
(1) 低频信号可直接从天线有效地辐射。 (2)高频电子技术所研究的高频工作频率范围是 300KHz~3000MHz.
(3) 为了有效地发射电磁波，天线尺寸必须与辐射信号的波长相比拟。
(4) 电视、调频广播和移动通信均属于短波通信。
第二章 小信号调谐放大器
1、填空题
(1) 衡量谐振电路选频性能的指标有？？？。
(2) 实际谐振曲线偏离理想谐振曲线的程度，用？指标来衡量。
(3) 谐振回路的品质因数 Q 愈大，通频带愈？，选择性愈？。
(4) 已知LC并联谐振回路的电感 L在f=30MHz时测得L=1Uh,Q0=100。求谐振频率f0=30MHz 时的电容C=?和并联谐振电阻 R0=?。
(5) 小信号谐振放大器的集电极负载为？。
( 6)小信号谐振放大器多级级联后，增益? ，计算式为? ；级联后通频带? ，若各级带宽 相同，则计算式为?。
(7) 小信号谐振放大器双调谐回路的带宽为单调谐回路带宽的?倍。
( 8)调谐放大器主要由?和? 组成，其衡量指标为?和?。
( 9)晶体管在高频工作时，放大能力?。晶体管频率参数包括?、?、?、?。
(10)所谓双参差调谐， 是将两级单调谐回路放大器的谐振频率， 分别调整到?和?信号的 中心频率。
2、选择、判断题
(1) 对于小信号谐振放大器， 当LC谐振回路的电容增大时， 谐振频率的回路品质因数都增
加。为什么?
⑵题(1)中，当LC谐振回路的电感增大时，谐振频率和回路的品质因数都减小。为什么？

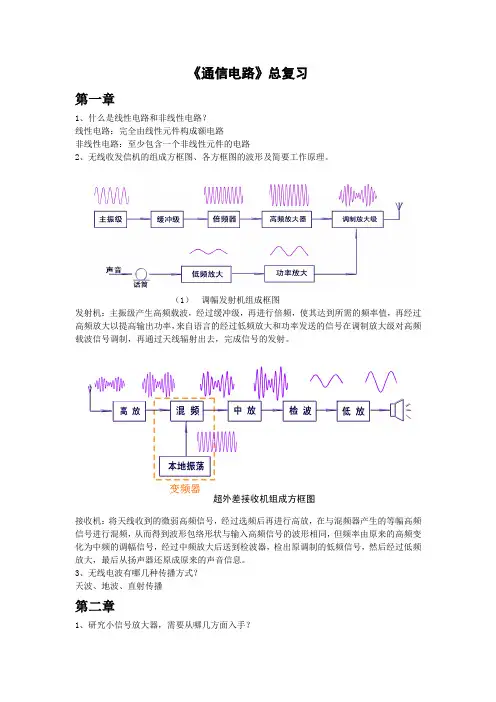

《通信电路》总复习
第一章
1、什么是线性电路和非线性电路？
线性电路：完全由线性元件构成额电路
非线性电路：至少包含一个非线性元件的电路
2、无线收发信机的组成方框图、各方框图的波形及简要工作原理。
（1） 调幅发射机组成框图
发射机：主振级产生高频载波，经过缓冲级，再进行倍频，使其达到所需的频率值，再经过高频放大以提高输出功率，来自语言的经过低频放大和功率发送的信号在调制放大级对高频载波信号调制，再通过天线辐射出去，完成信号的发射。
接收机：将天线收到的微弱高频信号，经过选频后再进行高放，在与混频器产生的等幅高频信号进行混频，从而得到波形包络形状与输入高频信号的波形相同，但频率由原来的高频变化为中频的调幅信号，经过中频放大后送到检波器，检出原调制的低频信号，然后经过低频放大，最后从扬声器还原成原来的声音信息。
3、无线电波有哪几种传播方式？
天波、地波、直射传播
第二章
1、研究小信号放大器，需要从哪几方面入手？ 研究小信号放大器，主要应从放大能力和选择性能两个方面入手分析。分析能力可以用谐振时的放大能力K0表示，选择性能通常用通频带和选择性两个指标衡量。
2、对于谐振回路，其选频性能和通频带之间是什么样的关系？
选频性能越好通频带越好
3、品质因素Q值大小与谐振回路性能是什么关系？
通频带与回路的品质因数Q成反比，Q越高，谐振曲线愈尖锐，回路的选择性越好，通频带越窄。
4、晶体管在高频工作时，其放大能力与频率的关系如何？比较的大小。
频率越高，放大系数越小，fβ
5、多级级联调谐电路总放大倍数、总带宽与单级放大倍数和带宽之间和关系？单级调谐电
路的矩形系数是多少？多级调谐电路的矩形系数是多少？
6、LC串、并联回路的阻抗性质是什么？
并联回路：谐振电阻R0=CLQ，失谐时阻抗特性：f>f0 ,容性 f
串联回路：谐振电阻R0 =CLQ1 ，失谐时阻抗特性：f>f0,感性 f
7、小信号调谐放大器如何组成（哪几部分）？
