〖电工电子技术〗（第三版）
主编 刘蕴陶
习 题 解 答
（仅供参考）
2 0 1 4 . 8
2 习 题 一
1-1
电流I1、I2实际方向与图示参考方向一致
I3实际方向与图示参考方向相反
电压U1、U2、U3实际方向与图示参考方向一致
U4实际方向与图示参考方向相反
电流I1与U4、I2与U2、I3与U3为关联参考方向
I1与U1为非关联参考方向
1-2
(a)图 P=20W 吸收 (b) 图 P=20W 提供
(c)图 P=(－10)×(－2)=20W 吸收 (d) 图 P=10×(－2)=－20W 吸收
1-3 （a） U=IR=2×1.5=3V （b） U=－IR=－（－2）×1.5=3V
1-4 (a) (b)
U=10V 不变 U=10V 不变
1-5 (1) U－7+2.5×2=0 U=2V

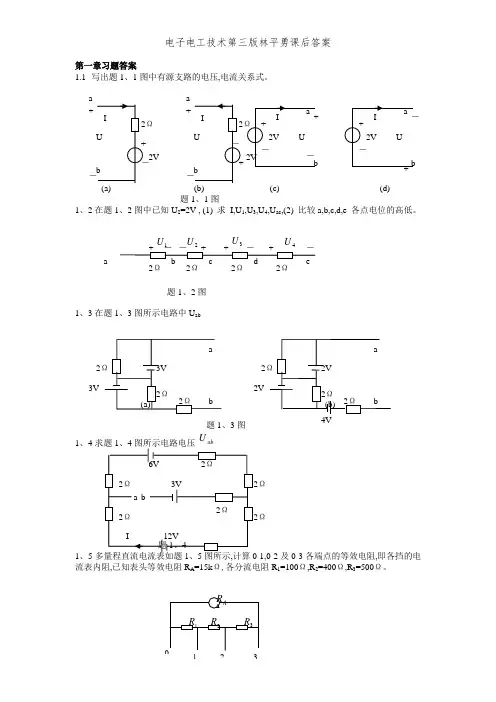

电⼯电⼦技术课后习题答案
第⼀章

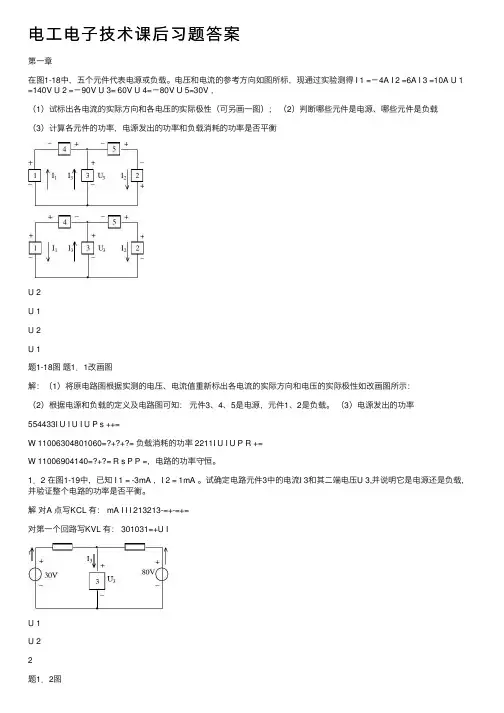

在图1-18中，五个元件代表电源或负载。电压和电流的参考⽅向如图所标，现通过实验测得 I 1 =－4A I 2 =6A I 3 =10A U 1=140V U 2 =－90V U 3= 60V U 4=－80V U 5=30V ，
（1）试标出各电流的实际⽅向和各电压的实际极性（可另画⼀图）； （2）判断哪些元件是电源、哪些元件是负载
（3）计算各元件的功率，电源发出的功率和负载消耗的功率是否平衡
U 2
U 1
U 2
U 1
题1-18图 题1．1改画图
解：（1）将原电路图根据实测的电压、电流值重新标出各电流的实际⽅向和电压的实际极性如改画图所⽰：
（2）根据电源和负载的定义及电路图可知： 元件3、4、5是电源，元件1、2是负载。 （3）电源发出的功率554433I U I U I U P s ++=
W 11006304801060=?+?+?= 负载消耗的功率 2211I U I U P R +=
W 11006904140=?+?= R s P P =，电路的功率守恒。
1．2 在图1-19中，已知 I 1 = -3mA ，I 2 = 1mA 。试确定电路元件3中的电流I 3和其⼆端电压U 3,并说明它是电源还是负载，并验证整个电路的功率是否平衡。
解 对A 点写KCL 有： mA I I I 213213-=+-=+=
对第⼀个回路写KVL 有： 301031=+U I
U 1
U 2
2
题1．2图即： V I U 60)3(1030103013=-?-=-= 根据计算结果可知，元件3是电源。
这样，V 80的电源的元件3是电路中的电源，其余元件为负载。 电源提供的功率： W I U I U P s 2002601803322=?+?=+=
负载消耗的功率： W I I I U P 200120310330201022
2
22
111=?+?+?=++= 这说明电路的功率平衡。
1．3 ⼀只110V 8W 的指⽰灯，现要接在380V 的电源上，问要串联多⼤阻值的电阻该电阻应选⽤多⼤功率的电阻
第一章 直流电路 一、填空题 1．电源、负载 、导线 和控制装置 2．通路、断路、和短路 短路 3．定向移动 I A mA μA 4.某点 参考点 有 无 5. 20V -50V -30V 6. b指向a a指向b 1.5 V 7．阻碍 R 欧姆（Ω） 8． 正比 反比 I=U/R 9．5A 10．0.4A
11．电能 其他 电功 W 焦耳 12．2 13．单位时间 14．1 15．导体发热 电烙铁 电吹风 电熨斗 16．0.45 484 17．50Ω 2Ω 18．1:2 1:1 1:1 2:1 19．4 6 7 3 20．6A 21．短路 二、判断题 1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. × 8. × 9. √ 10. × 11. √ 12. × 三、选择题 1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B 9. C 10. C 11.A 12. A 四、问答题 1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、
电熨斗等。
电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，
严重时还会引起电气火灾。
2. “220V”表示这个灯泡的额定电压
“40W”表示这个灯泡的额定功率 3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。 （2）电流表必须串接到被测量的电路中。 （3）电流必须从电流表的正端流入负端流出。 （4）选择合适的量程。 五、计算题 1．解：（1）C为参考点，则 UA=-3V-5V=-8V
UB=-5V
UC=0V
UAB= UA- UB=-8V-(-5V)=-3V
UBC= UB- UC=-5V
UAC= UA- UC =-8V
（2）以B为参考点，则UA=-3V=-3V
UB=0V
UC=5V
UAB= UA- UB=-3V
UBC= UB- UC=0-（5）=-5V
第1章电路的基本定律与分析方法
【思1.1.1】(a) 图U
ab＝IR
＝5×10＝50V，电压和电流的实际方向均由a指向b。
(b) 图U
ab＝－IR
＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(c) 图U
ab＝IR
＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(d) 图U
ab＝－IR
＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。
【思1.1.2】根据KCL定律可得
(1) I
2＝－I
1＝－1A。
(2) I
2＝0，所以此时U
CD＝0，但V
A和V
B不一定相等，所以U
AB不一定等于零。
【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有
一条或两条支路电流的实际方向是流出封闭面内电路的。
【思1.1.4】(a) 图U
AB＝U
1＋U
2＝－2V，各点的电位高低为V
C＞V
B＞V
A。
(b) 图U
AB＝U
1－U
2＝－10V，各点的电位高低为V
B＞V
C＞V
A。
(c) 图U
AB＝8－12－4×(－1)＝0，各点的电位高低为V
D＞V
B(V
A＝V
B)＞V
C。
【思1.1.5】电路的电源及电位参考点如图1-1所示。当电位器R
W的滑动触点C处于
中间位置时，电位V
C＝0；若将其滑动触点C右移，则V
C降低。
【思1.1.6】(a) 当S闭合时，V
B＝V
C＝0，I
＝0。
当S断开时，I
＝12
33
+＝2mA，V
B＝V
C＝2×3＝6V。
(b) 当S闭合时，I
＝－6
3＝－2A，V
B＝－3
21
+×2＝－2V。
当S断开时，I
＝0，V
B＝6－3
21
+×2＝4V。
【思1.1.7
】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。当当
电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电
流的实际方向相反时，表示该元件发出功率，为电源。
可以根据元件电压与电流的正方向和功率的正、负来判别该元件是发出还是吸收功
