完整版机械原理第八版课后练习答案西工大版孙恒等

第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。

则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。

b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。

（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。

②计算方法由定义有ξ＝W f/W d＝P f/P d。

注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。

（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。

②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。

2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。

常用机构的效率见教材表5-1。

（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。

则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。

③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。

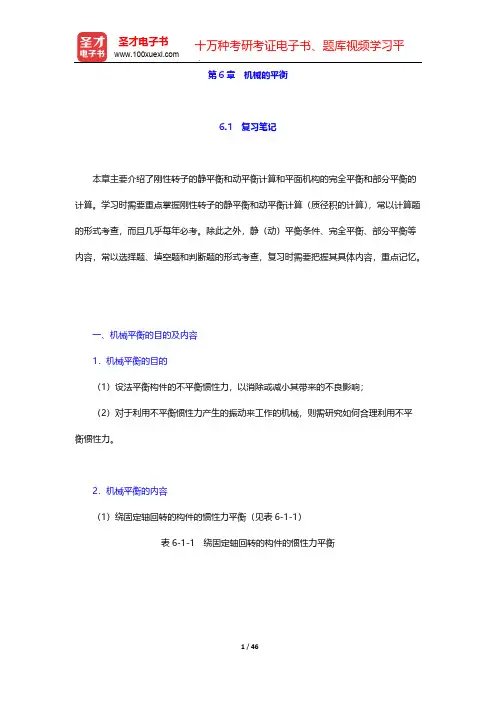

第6章　机械的平衡6.1　复习笔记本章主要介绍了刚性转子的静平衡和动平衡计算和平面机构的完全平衡和部分平衡的计算。

学习时需要重点掌握刚性转子的静平衡和动平衡计算（质径积的计算），常以计算题的形式考查，而且几乎每年必考。

除此之外，静（动）平衡条件、完全平衡、部分平衡等内容，常以选择题、填空题和判断题的形式考查，复习时需要把握其具体内容，重点记忆。

一、机械平衡的目的及内容1．机械平衡的目的（1）设法平衡构件的不平衡惯性力，以消除或减小其带来的不良影响；（2）对于利用不平衡惯性力产生的振动来工作的机械，则需研究如何合理利用不平衡惯性力。

2．机械平衡的内容（1）绕固定轴回转的构件的惯性力平衡（见表6-1-1）表6-1-1　绕固定轴回转的构件的惯性力平衡（2）机构的平衡作平面复合运动或往复移动的构件产生的惯性力无法在构件本身上找到平衡，必须研究整个机构使各运动构件惯性力的合力以及合力偶得到完全的或部分的平衡，以消除或降低最终传到机械基础上的不平衡惯性力，满足上述条件的平衡称为机械在机座上的平衡。

二、刚性转子的平衡计算（见表6-1-2）表6-1-2　刚性转子的平衡计算图6-1-1　刚性转子的平衡计算三、刚性转子的平衡实验1．静平衡实验（见表6-1-3）表6-1-3　静平衡实验2．动平衡实验试验一般需在动平衡机上进行，动平衡机的内容见表6-1-4。

表6-1-4　动平衡机3．现场平衡对于一些大型和高速转子，由于装运、蠕变、电磁场或工作温度等的影响会破坏制造期间的平衡。

若制造期间的平衡遭到破坏，可在现场直接测量机器中转子支架的振动，来确定不平衡量的大小及方位，进而进行平衡。

四、转子的许用不平衡量和许用不平衡度（见表6-1-5）表6-1-5　转子的许用不平衡量和许用不平衡度图6-1-2　许用不平衡量的分配五、平面机构的平衡。

机械原理第八版第十章答案【篇一：机械原理第八版答案与解析】1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴a连续回转；而固装在轴a上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺?l绘制其机构运动简图（图b）。

2）分析其是否能实现设计意图。

图 a）由图b可知，n?3，pl?4，ph?1，p??0，f??0 故：f?3n?(2pl?ph?p?)?f??3?3?(2?4?1?0)?0?0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副b、c、d组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b）3）提出修改方案（图c）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出了其中两种方案）。

图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a）解：n?3，pl?4，ph?0，f?3n?2pl?ph?1图 b）解：n?4，pl?5，ph?1，f?3n?2pl?ph?13、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：n?7，pl?10，ph?0，f?3n?2pl?ph?1，c、e复合铰链。

3－2解3－2：n?8，pl?11，ph?1，f?3n?2pl?ph?1，局部自由度3－3 解3－3：n?9，pl?12，ph?2，f?3n?2pl?ph?14、试计算图示精压机的自由度解：n?10，pl?15，ph?0解：n?11，pl?17，ph?0p??2pl??p?h?3n??2?5?0?3?3?1p??2pl??p?h?3n??2?10?3?6?2f??0f??0f?3n?(2pl?ph?p?)?f?f?3n?(2pl?ph?p?)?f??3?10?(2?15?0?1)?0?1 ?3?11?(2?17?0?2)?0?1（其中e、d及h均为复合铰链）（其中c、f、k均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

机械原理 第八版 西北工业大学 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b ）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

第7章　机械的运转及其速度波动的调节7.1　复习笔记本章主要介绍了机械系统的等效动力学模型（等效转动惯量、等效力矩和等效构件）和速度波动及调节方法。

学习时需要重点掌握飞轮转动惯量的求解方法，常以计算题的形式考查，而且几乎每年必考。

除此之外，等效转动惯量、等效力矩的概念和计算等内容，常以选择题和填空题的形式考查，复习时需要把握其具体内容，重点记忆。

一、概述1．研究内容及目的（1）内容①研究机械在外力作用下的真实运动规律；②研究机械运转速度的波动及调节运转速度的方法。

（2）目的①对机构的运动和力进行精确的分析；②使机械的运转速度在许可的范围之内波动。

2．机械运转的三个阶段（见表7-1-1）表7-1-1　机械运转的三个阶段3．作用在机械上的驱动力和生产阻力（1）原动机的运动特性原动机的机械特性：各种原动机的作用力或力矩与其运动参数（位移、速度）之间的关系。

（2）解析法的特点①在用解析法研究机械在运动时的情况下，原动机的驱动力必须以解析式的形式表达；②为了简化计算，常将原动机的机械特性曲线近似地用简单的代数式来表示。

（3）生产阻力的特点①生产阻力取决于机械工艺过程；②生产阻力可以是常数，也可以是关于执行构件位置、速度或时间的函数。

二、机械的运动方程式（见表7-1-2）表7-1-2　机械的运动方程式1．等效转动惯量和等效力矩均为位置的函数（1）若等效力矩的函数形式M e ＝M e （φ）可以积分，且其边界条件已知，则等效构件的角速度和角加速度分别为ω=d d d d dt d dt d ωωϕωαωϕϕ==（2）初步估算①假设：等效力矩M e ＝常数，等效转动惯量J e ＝常数；②此时等效构件的角加速度和角速度分别为α＝dω/dt＝M e /J e ，ω＝ω0＋αt。

（3）当M e （φ）以线图或表格的形式呈现时，则求解只能运用数值积分法。

2．等效转动惯量是常数，等效力矩是速度的函数（1）求解tt 的表达式可表示为00()e e d t t J M ωωωω=+⎰式中，ω0是计算开始时的初始角速度，其余符号含义同前。

机械原理第八版答案与解析Prepared on 22 November 2020机械原理第八版 西北工业大学平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ）由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b ）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度 3－3解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F 4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p （其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

机械原理孙恒课后答案【篇一：机械原理(第七版) 孙桓主编第7章】ss=txt>1.设某机器的等效转动惯量为常数，则该机器作匀速稳定运转的条件是，作变速稳定运转的条件是。

2.机器中安装飞轮的原因，一般是为了，同时还可获得的效果。

3.在机器的稳定运转时期，机器主轴的转速可有两种不同情况，即稳定运转，在前一种情况，机器主轴速度是，在后一种情况，机器主轴速度是。

4.机器中安装飞轮的目的是和。

7.机器等效动力学模型中的等效质量(转动惯量)是根据的原则进行转化的，因而它的数值除了与各构件本身的质量（转动惯量)有关外，还与。

8.机器等效动力学模型中的等效力(矩)是根据则进行转化的，等效质量(转动惯量)是根据的原则进行转化的。

9.机器等效动力模型中的等效力(矩)是根据的原则进行转化的，因而它的数值除了与原作用力(矩)的大小有关外，还与有关。

10.若机器处于起动(开车)阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。

11.若机器处于停车阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。

12.用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。

13.当机器运转时，由于负荷发生变化使机器原来的能量平衡关系遭到破坏，引起机器运转速度的变化，称为，为了重新达到稳定运转，需要采用来调节。

14.在机器稳定运转的一个运动循环中，运动构件的重力作功等于因为。

15.机器运转时的速度波动有速度波动两种，前者采用，后者采用进行调节。

16.若机器处于变速稳定运转时期，机器的功能特征应有，它的运动特征是。

17.当机器中仅包含机构时，等效动力学模型中的等效质量(转动惯量)是常量，若机器中包含机构时，等效质量(转动惯量)是机构位置的函数。

18.设作用于机器从动件上的外力(矩)为常量，且当机器中仅包含机构时，等效到主动件上的等效动力学模型中的等效力(矩)亦是常量，若机器中包含机构时，等效力(矩)将是机构位置的函数。

机械原理第八版课后答案1. 什么是机械原理？机械原理是研究机械运动规律和原理的科学。

它是机械工程的基础学科，包括静力学、动力学、运动学等内容。

在工程实践中，机械原理是设计、分析和改进机械系统的重要工具。

2. 机械原理的应用领域有哪些？机械原理广泛应用于各个领域，包括机械制造、航空航天、汽车工程、船舶工程、建筑工程等。

在这些领域中，机械原理的应用可以帮助工程师们更好地理解和设计复杂的机械系统，提高系统的性能和效率。

3. 机械原理的基本原理是什么？机械原理的基本原理包括牛顿定律、能量守恒定律、动量守恒定律等。

这些原理是机械系统运动规律的基础，可以帮助工程师们分析和解决机械系统中的各种问题。

4. 机械原理的学习方法有哪些？学习机械原理需要掌握一定的数学和物理知识，同时需要进行大量的实践和实验。

在学习过程中，可以通过课堂学习、实验教学、自学等方式来提高自己的理论水平和实践能力。

5. 机械原理的发展趋势是什么？随着科学技术的不断发展，机械原理也在不断地完善和发展。

未来，机械原理将更加注重与其他学科的交叉应用，例如材料科学、电子技术等，以满足人们对机械系统性能和功能的不断提高的需求。

6. 机械原理的学习意义是什么？学习机械原理可以帮助我们更好地理解机械系统的运动规律和原理，提高我们的工程设计和分析能力。

同时，机械原理的学习也可以培养我们的逻辑思维能力和动手能力，为我们将来的工程实践打下良好的基础。

7. 机械原理的实际应用案例有哪些？在实际工程中，机械原理被广泛应用于各种机械系统的设计和分析中。

例如，汽车的发动机、飞机的机翼结构、机械臂的运动规律等都离不开机械原理的支持和指导。

总结：机械原理是机械工程的基础学科，它研究机械系统的运动规律和原理，广泛应用于各个工程领域。

学习机械原理不仅可以提高我们的理论水平和实践能力，还可以培养我们的逻辑思维能力和动手能力。

未来，随着科学技术的不断发展，机械原理也将不断完善和发展，为人类创造更多的机械奇迹。

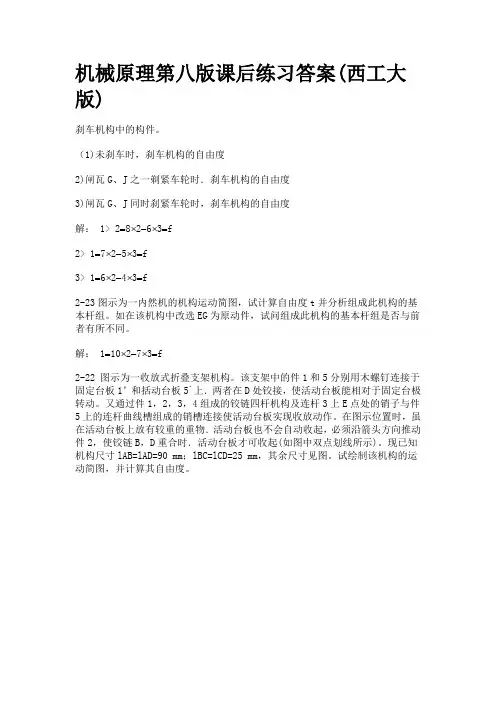

机械原理第八版课后练习答案(西工大版)
刹车机构中的构件。

（1)未刹车时，刹车机构的自由度
2)闸瓦G、J之一剃紧车轮时．刹车机构的自由度
3)闸瓦G、J同时刹紧车轮时，刹车机构的自由度
解： 1> 2=8⨯2-6⨯3=f
2> 1=7⨯2-5⨯3=f
3> 1=6⨯2-4⨯3=f
2-23图示为一内然机的机构运动简图，试计算自由度t并分析组成此机构的基本杆组。

如在该机构中改选EG为原动件，试问组成此机构的基本杆组是否与前者有所不同。

解： 1=10⨯2-7⨯3=f
2-22 图示为一收放式折叠支架机构。

该支架中的件1和5分别用木螺钉连接于固定台板1’和括动台板5`上．两者在D处铰接，使活动台板能相对于固定台极转动。

又通过件1，2，3，4组成的铰链四杆机构及连杆3上E点处的销子与件5上的连杆曲线槽组成的销槽连接使活动台板实现收放动作。

在图示位置时，虽在活动台板上放有较重的重物．活动台板也不会自动收起，必须沿箭头方向推动件2，使铰链B，D重合时．活动台板才可收起(如图中双点划线所示)。

现已知机构尺寸lAB=lAD=90 mm；lBC=lCD=25 mm，其余尺寸见图。

试绘制该机构的运动简图，并计算其自由度。

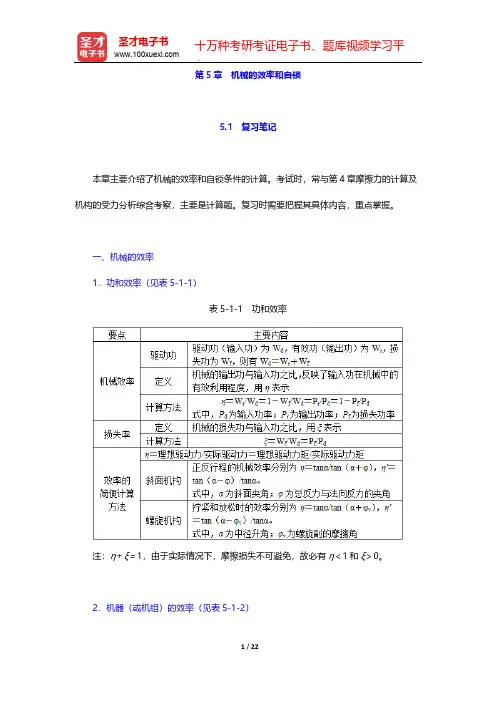

第5章　机械的效率和自锁5.1　复习笔记本章主要介绍了机械的效率和自锁条件的计算。

考试时，常与第4章摩擦力的计算及机构的受力分析综合考察，主要是计算题。

复习时需要把握其具体内容，重点掌握。

一、机械的效率1．功和效率（见表5-1-1）表5-1-1　功和效率注：η＋ξ＝1，由于实际情况下，摩擦损失不可避免，故必有η＜1和ξ＞0。

2．机器（或机组）的效率（见表5-1-2）表5-1-2　机器（或机组）的效率注：①若已知各机构的效率，则可计算确定整个机构的效率。

常用机构的效率见教材表5-1。

②设各机器的效率分别为η1、η2、…、ηk，输入功率分别为P1、P2、…P k，则各机器的输出功率分别为P1η1、P2η2、…、P kηk。

3．提高机械的效率的方法（1）减小介质阻力①使用流线型外形设计；②应注意高速旋转零件的结构设计，减小风阻。

（2）减小运动副中的摩擦①用滚动摩擦代替滑动摩擦；②注意各运动副的润滑；③对高速轴承可采用空气轴承、磁悬浮轴承等。

二、机械的自锁（见表5-1-3）表5-1-3　机械的自锁图5-1-1　移动副的自锁图5-1-2　转动副的自锁5.2　课后习题详解5-1　眼镜用小螺钉（M1×0.25）与其他尺寸螺钉（例如M8×1.25）相比，为什么更易发生自动松脱现象（螺纹中径＝螺纹大径－0.65×螺距）？解：（1）求眼镜用小螺钉的螺纹升角M1×0.25型螺纹，其大径d′为1mm，螺距P′为0.25mm。

则M1×0.25螺钉的螺纹中径为d′2＝（1－0.65×0.25）mm＝0.8375mm；螺纹升角为α′＝arctan（P′/d′2）＝arctan（0.25/0.8375）＝16.62°（2）求其他尺寸螺钉的螺纹升角同理，M8×1.25型螺钉，其大径d″为8mm，螺距P″为1.25mm。

则M8×1.25螺钉的螺纹中径为d″2＝（8－0.65×1.25）mm＝7.1875mm；螺纹升角为α′′＝arctan（P′′/d′′2）＝arctan（1.25/7.1875）＝9.87°＜α′。
