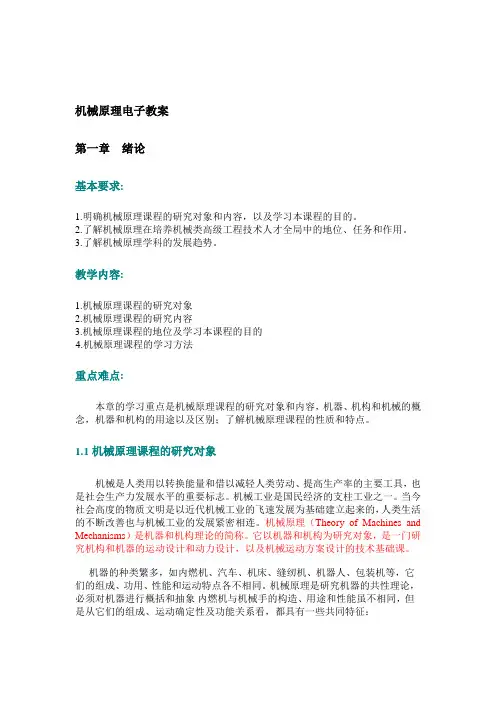

机械原理电子教案第一章绪论基本要求:1.明确机械原理课程的研究对象和内容，以及学习本课程的目的。
2.了解机械原理在培养机械类高级工程技术人才全局中的地位、任务和作用。
3.了解机械原理学科的发展趋势。
教学内容:1.机械原理课程的研究对象2.机械原理课程的研究内容3.机械原理课程的地位及学习本课程的目的4.机械原理课程的学习方法重点难点:本章的学习重点是机械原理课程的研究对象和内容，机器、机构和机械的概念，机器和机构的用途以及区别；了解机械原理课程的性质和特点。
1.1机械原理课程的研究对象机械是人类用以转换能量和借以减轻人类劳动、提高生产率的主要工具，也是社会生产力发展水平的重要标志。
机械工业是国民经济的支柱工业之一。
当今社会高度的物质文明是以近代机械工业的飞速发展为基础建立起来的，人类生活的不断改善也与机械工业的发展紧密相连。
机械原理（Theory of Machines and Mechanisms）是机器和机构理论的简称。
它以机器和机构为研究对象，是一门研究机构和机器的运动设计和动力设计，以及机械运动方案设计的技术基础课。
机器的种类繁多，如内燃机、汽车、机床、缝纫机、机器人、包装机等，它们的组成、功用、性能和运动特点各不相同。
机械原理是研究机器的共性理论，必须对机器进行概括和抽象内燃机与机械手的构造、用途和性能虽不相同，但是从它们的组成、运动确定性及功能关系看，都具有一些共同特征：（1）人为的实物（机件）的组合体。
（2）组成它们的各部分之间都具有确定的相对运动。
（3）能完成有用机械功或转换机械能。
凡同时具备上述3个特征的实物组合体就称为机器内燃机和送料机械手等机器结构较复杂，如何分析和设计这类复杂的机器呢？我们可以采取“化整为零”的思想，即首先将机器分成几个部分，对其局部进行分析。
机构是传递运动和动力的实物组合体。
最常见的机构有连杆机构、凸轮机构、齿轮机构、间歇运动机构、螺旋机构、开式链机构等。

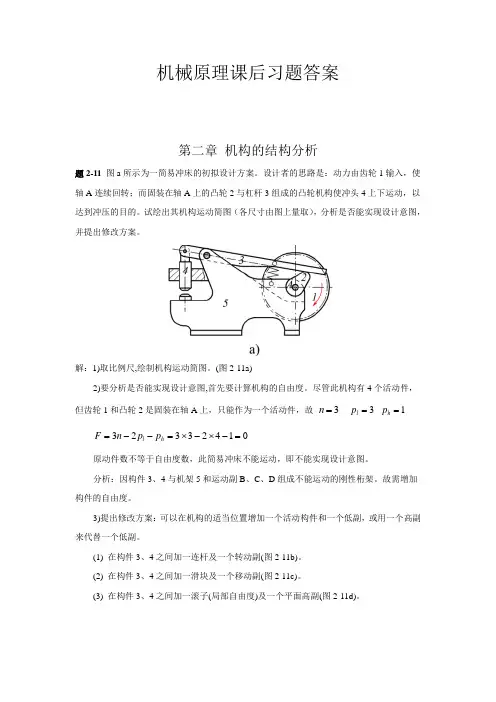

机械原理课后习题答案第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。
11(c)题2-11(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-12 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

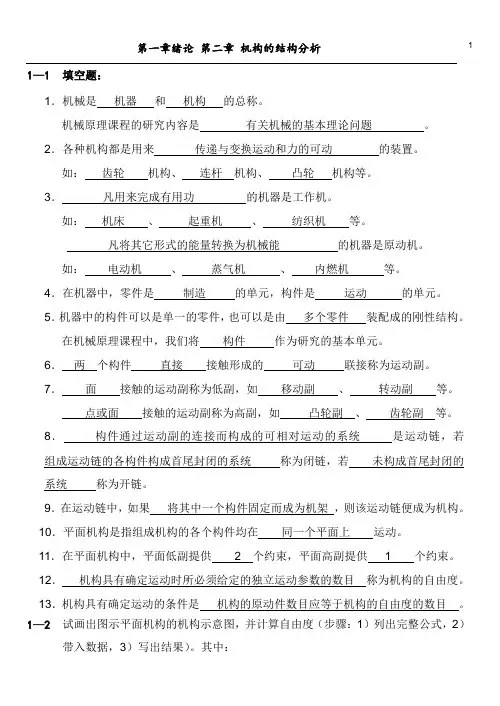

机械原理西⼯⼤版（第⼋版）课后习题答案机械原理西⼯⼤版（第⼋版）课后习题答案第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进⾏分类的?答：参考教材5~7页。
2-2 机构运动简图有何⽤处?它能表⽰出原机构哪些⽅⾯的特征?答：机构运动简图可以表⽰机构的组成和运动传递情况，可进⾏运动分析，⽽且也可⽤来进⾏动⼒分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的⾃由度时，机构的运动将发⽣什么情况?答：参考教材12~13页。
2-4 何谓最⼩阻⼒定律?试举出在机械⼯程中应⽤最⼩阻⼒定律的1、2个实例。
2-5 在计算平⾯机构的⾃由度时，应注意哪些事项?答：参考教材15~17页。
2-6 在图2-20所⽰的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何⼀处，被连接的两构件上连接点的轨迹重合是由于其他两处的作⽤，所以只能算⼀处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平⾯⾼副机构进⾏“⾼副低代"?“⾼副低代”应满⾜的条件是什么?答：参考教材20~21页。
2-9 任选三个你⾝边已有的或能观察到的下列常⽤装置(或其他装置)，试画出其机构运动简图，并计算其⾃由度。
1)折叠桌或折叠椅；2)酒瓶软⽊塞开盖器；3)⾐柜上2-11图⽰为⼀简易冲床的初拟设计⽅案。
设计者的思路是：动⼒由齿轮j输⼊，使轴A连续回转；⽽固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的⽬的。
试绘出其机构运动简图(各尺⼨由图上量取)，分析是否能实现设计意图，并提出修改⽅案。
1)取⽐例尺绘制机构运动简图2)分析是否能实现设计意图解：f=，可改为f=?-?-=不合理∵03324102-12图⽰机构为⼀凸轮齿轮连杆组合机构，试绘制其机构⽰意简图并计算⾃由度。
