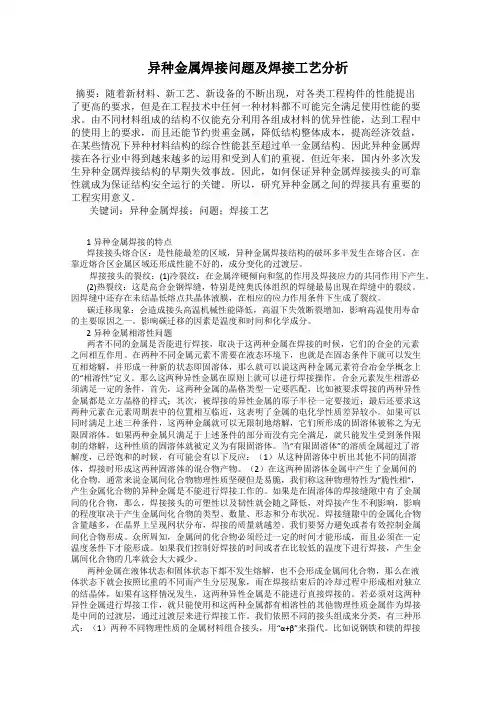

异种金属焊接问题及焊接工艺分析摘要：随着新材料、新工艺、新设备的不断出现，对各类工程构件的性能提出了更高的要求，但是在工程技术中任何一种材料都不可能完全满足使用性能的要求。
由不同材料组成的结构不仅能充分利用各组成材料的优异性能，达到工程中的使用上的要求，而且还能节约贵重金属，降低结构整体成本，提高经济效益，在某些情况下异种材料结构的综合性能甚至超过单一金属结构。
因此异种金属焊接在各行业中得到越来越多的运用和受到人们的重视。
但近年来，国内外多次发生异种金属焊接结构的早期失效事故。
因此，如何保证异种金属焊接接头的可靠性就成为保证结构安全运行的关键。
所以，研究异种金属之间的焊接具有重要的工程实用意义。
关键词：异种金属焊接；问题；焊接工艺1异种金属焊接的特点焊接接头熔合区：是性能最差的区域，异种金属焊接结构的破坏多半发生在熔合区。
在靠近熔合区金属区域还形成性能不好的，成分变化的过渡层。
焊接接头的裂纹：(1)冷裂纹：在金属淬硬倾向和氢的作用及焊接应力的共同作用下产生。
(2)热裂纹：这是高合金钢焊缝，特别是纯奥氏体组织的焊缝最易出现在焊缝中的裂纹。
因焊缝中还存在未结晶低熔点共晶体液膜，在相应的应力作用条件下生成了裂纹。
碳迁移现象：会造成接头高温机械性能降低，高温下失效断裂增加，影响高温使用寿命的主要原因之一。
影响碳迁移的因素是温度和时间和化学成分。
2异种金属相溶性问题两者不同的金属是否能进行焊接，取决于这两种金属在焊接的时候，它们的合金的元素之间相互作用。
在两种不同金属元素不需要在液态环境下，也就是在固态条件下就可以发生互相熔解，并形成一种新的状态即固溶体，那么就可以说这两种金属元素符合冶金学概念上的“相溶性”定义。
那么这两种异性金属在原则上就可以进行焊接操作。
合金元素发生相溶必须满足一定的条件，首先，这两种金属的晶格类型一定要匹配，比如被要求焊接的两种异性金属都是立方晶格的样式；其次，被焊接的异性金属的原子半径一定要接近；最后还要求这两种元素在元素周期表中的位置相互临近，这表明了金属的电化学性质差异较小。
异种钢接头的焊接1.异种钢接头定义。
异种钢接头主要包括两方面概念：即不同组织（重点指奥氏体和非奥氏体钢）钢之间的焊接；不同强度等级、不同化学成分（其组织基本类似）钢之间的焊接。
其中不同组织钢材之间的焊接难度最大。
2.奥氏体和非奥氏体异种钢焊接主要有三个问题：2.1.焊接时母材的稀释：由于母材的稀释，会出现对裂纹相当敏感的马氏体组织。
例如当低碳钢、低合金钢和不锈钢焊接时，若用一般不锈钢焊材，由于焊缝金属被低碳钢或低合金钢稀释，往往会产生奥氏体和马氏体组织，而熔合线附近，会产生马氏体带；若用低碳钢或低合金钢焊材，不锈钢一侧被稀释部分及焊缝金属会产生马氏体和奥氏体组织，从而引起开裂的危险。
2.2.焊接残余应力和热应力：在焊接热循环或使用温度下，由于两种材料抗膨胀系数和导热性不同（或热膨胀系数和导热性近似，但由于强度等级不同而带来的形变差异）引起的热应力，焊接后残余应力较大且在热处理后不能消除。
碳钢、低合金钢和珠光体耐热体的热膨胀系数大体相同，而奥氏体不锈钢热膨胀系数比碳钢等材料大30~50%，而导热系数却只有碳钢等材料的1/3。
2.3.碳扩散：当铁素体钢和奥氏体钢焊接后，焊接接头重复加热或高温使用时，在铁素体钢一侧，由于碳原子的迁移（扩散），使含碳量减少而形成软化带，而在奥氏体钢一侧却由于碳的过剩而形成硬化带，对于焊接碳稳定化元素不同的材料时，也应注意高温运行条件下的脱碳影响。
2.4.上述三个问题的综合作用的结果是：整个异种钢焊接接头是一个成分、组织和性能严重不均的非均匀体，是构件的局部薄弱地带，这种非均匀体在力学检验和运行中均会出现应力、变形集中和失效的局域化，因此在选择焊接材料时，要充分考虑其焊接工艺性、常温力学性能和长期运行性能，更重要的是要考虑其长期运行性能。
3.异种钢接头焊接材料的选择3.1.不同强度等级铁素体或珠光体类型钢之间焊接：包括低合金高强度钢（18MnMoNbg等）与碳钢、一般耐热钢（12Cr1MoV等）与碳钢、高合金耐热钢（SA-213 T91等）与碳钢、一般耐热钢（12Cr1MoV等）与高合金耐热钢（SA-213 T91等），其总的特点是线膨胀系数接近，导热系数相差不大，焊后或消除应力后的残余应力和高温运行的热应力不大，因而主要考虑运行时工作应力平滑过渡、组织稳定，一般选用成分或强度（常温强度和高温强度）介于两被焊母材之间的焊接材料。

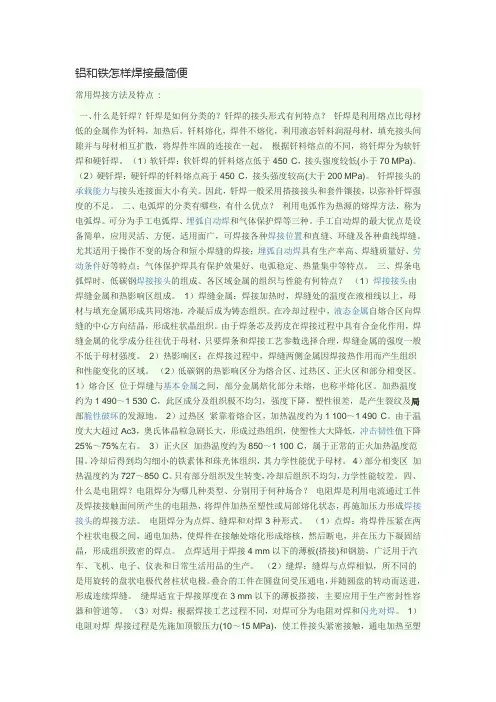

铝和铁怎样焊接最简便常用焊接方法及特点:一、什么是钎焊？钎焊是如何分类的？钎焊的接头形式有何特点？钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。
根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。
（1）软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低(小于70 MPa)。
（2）硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高(大于200 MPa)。
钎焊接头的承载能力与接头连接面大小有关。
因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。
二、电弧焊的分类有哪些，有什么优点？利用电弧作为热源的熔焊方法，称为电弧焊。
可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。
手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。
尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。
三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点？（1）焊接接头由焊缝金属和热影响区组成。
1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。
在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。
由于焊条芯及药皮在焊接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。
2）热影响区：在焊接过程中，焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。
1）熔合区位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。
加热温度约为1 490～1 530°C，此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。

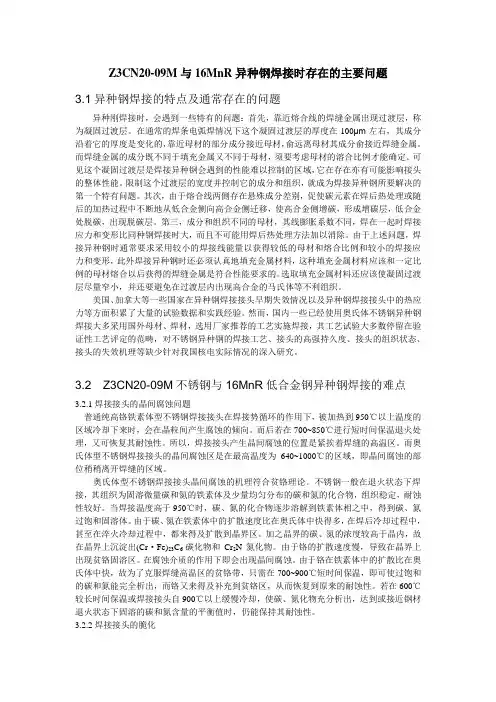

Z3CN20-09M与16MnR异种钢焊接时存在的主要问题3.1异种钢焊接的特点及通常存在的问题异种刚焊接时，会遇到一些特有的问题：首先，靠近熔合线的焊缝金属出现过渡层，称为凝固过渡层。
在通常的焊条电弧焊情况下这个凝固过渡层的厚度在100μm左右，其成分沿着它的厚度是变化的，靠近母材的部分成分接近母材，俞远离母材其成分俞接近焊缝金属。
而焊缝金属的成分既不同于填充金属又不同于母材，须要考虑母材的溶合比例才能确定。
可见这个凝固过渡层是焊接异种钢会遇到的性能难以控制的区域，它在存在亦有可能影响接头的整体性能。
限制这个过渡层的宽度并控制它的成分和组织，就成为焊接异种钢所要解决的第一个特有问题。
其次，由于熔合线两侧存在悬殊成分差别，促使碳元素在焊后热处理或随后的加热过程中不断地从低合金侧向高合金侧迁移，使高合金侧增碳，形成增碳层，低合金处脱碳，出现脱碳层。
第三，成分和组织不同的母材，其线膨胀系数不同，焊在一起时焊接应力和变形比同种钢焊接时大，而且不可能用焊后热处理方法加以消除。
由于上述问题，焊接异种钢时通常要求采用较小的焊接线能量以获得较低的母材和熔合比例和较小的焊接应力和变形，此外焊接异种钢时还必须认真地填充金属材料，这种填充金属材料应该和一定比例的母材熔合以后获得的焊缝金属是符合性能要求的。
选取填充金属材料还应该使凝固过渡层尽量窄小，并还要避免在过渡层内出现高合金的马氏体等不利组织。
美国、加拿大等一些国家在异种钢焊接接头早期失效情况以及异种钢焊接接头中的热应力等方面积累了大量的试验数据和实践经验。
然而，国内一些已经使用奥氏体不锈钢异种钢焊接大多采用国外母材、焊材，选用厂家推荐的工艺实施焊接，其工艺试验大多数停留在验证性工艺评定的范畴，对不锈钢异种钢的焊接工艺、接头的高强持久度、接头的组织状态、接头的失效机理等缺少针对我国核电实际情况的深入研究。
3.2 Z3CN20-09M不锈钢与16MnR低合金钢异种钢焊接的难点3.2.1焊接接头的晶间腐蚀问题普通纯高铬铁素体型不锈钢焊接接头在焊接势循环的作用下，被加热到950℃以上温度的区域冷却下来时，会在晶粒间产生腐蚀的倾向。
