铝-钢异种金属搅拌摩擦焊接头显微组织和力学性能研究
- 格式:pdf
- 大小:730.78 KB
- 文档页数:5

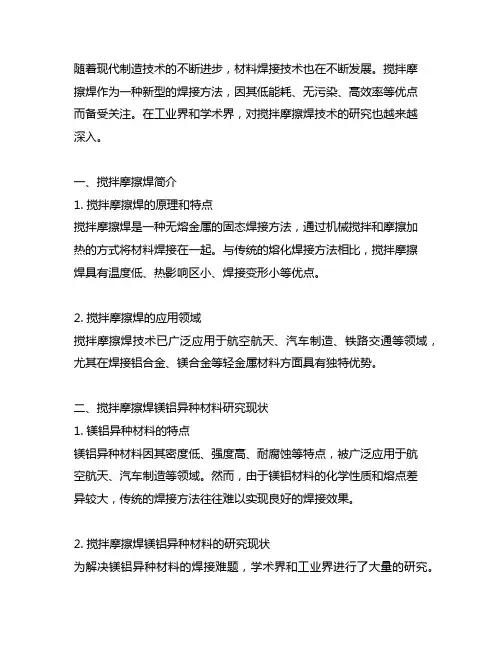

随着现代制造技术的不断进步,材料焊接技术也在不断发展。
搅拌摩擦焊作为一种新型的焊接方法,因其低能耗、无污染、高效率等优点而备受关注。
在工业界和学术界,对搅拌摩擦焊技术的研究也越来越深入。
一、搅拌摩擦焊简介1. 搅拌摩擦焊的原理和特点搅拌摩擦焊是一种无熔金属的固态焊接方法,通过机械搅拌和摩擦加热的方式将材料焊接在一起。
与传统的熔化焊接方法相比,搅拌摩擦焊具有温度低、热影响区小、焊接变形小等优点。
2. 搅拌摩擦焊的应用领域搅拌摩擦焊技术已广泛应用于航空航天、汽车制造、铁路交通等领域,尤其在焊接铝合金、镁合金等轻金属材料方面具有独特优势。
二、搅拌摩擦焊镁铝异种材料研究现状1. 镁铝异种材料的特点镁铝异种材料因其密度低、强度高、耐腐蚀等特点,被广泛应用于航空航天、汽车制造等领域。
然而,由于镁铝材料的化学性质和熔点差异较大,传统的焊接方法往往难以实现良好的焊接效果。
2. 搅拌摩擦焊镁铝异种材料的研究现状为解决镁铝异种材料的焊接难题,学术界和工业界进行了大量的研究。
目前,搅拌摩擦焊镁铝异种材料的研究已取得了一定进展,但仍存在一些挑战。
3. 研究现状的主要问题(1)焊接接头的组织和性能不稳定,需要进一步优化工艺参数和焊接头形貌。
(2)搅拌摩擦焊镁铝材料的金属间化合物生成机理和影响因素尚不清楚,需要深入研究。
(3)焊接接头的力学性能、耐腐蚀性能等方面还需要进一步评估和提升。
三、未来研究方向1. 优化焊接工艺参数针对搅拌摩擦焊镁铝异种材料存在的问题,未来研究可以进一步优化焊接工艺参数,包括搅拌转速、下压力、焊接速度等,以获得更稳定的焊接接头组织和性能。
2. 深入研究金属间化合物形成机理金属间化合物的生成对搅拌摩擦焊接头的性能具有重要影响,未来的研究可以针对金属间化合物的形成机理和影响因素进行深入探讨,为优化焊接工艺提供理论依据。
3. 综合评价焊接接头性能未来的研究还可以从焊接接头的力学性能、耐腐蚀性能等方面进行综合评价,探索提升镁铝异种材料搅拌摩擦焊接头综合性能的途径。

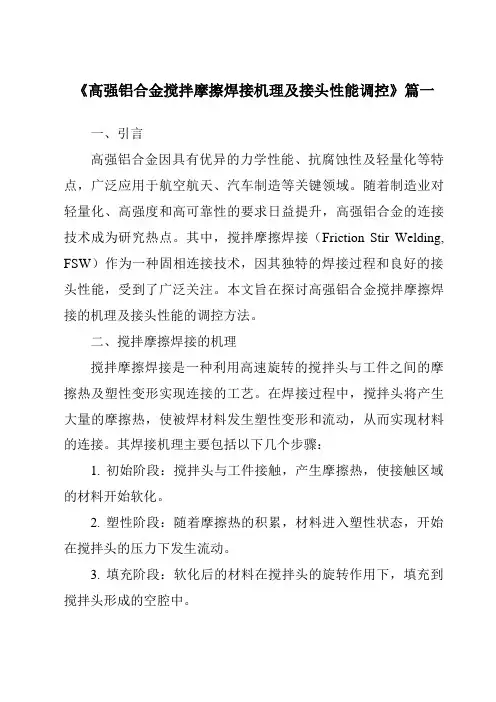

《高强铝合金搅拌摩擦焊接机理及接头性能调控》篇一一、引言高强铝合金因具有优异的力学性能、抗腐蚀性及轻量化等特点,广泛应用于航空航天、汽车制造等关键领域。
随着制造业对轻量化、高强度和高可靠性的要求日益提升,高强铝合金的连接技术成为研究热点。
其中,搅拌摩擦焊接(Friction Stir Welding, FSW)作为一种固相连接技术,因其独特的焊接过程和良好的接头性能,受到了广泛关注。
本文旨在探讨高强铝合金搅拌摩擦焊接的机理及接头性能的调控方法。
二、搅拌摩擦焊接的机理搅拌摩擦焊接是一种利用高速旋转的搅拌头与工件之间的摩擦热及塑性变形实现连接的工艺。
在焊接过程中,搅拌头将产生大量的摩擦热,使被焊材料发生塑性变形和流动,从而实现材料的连接。
其焊接机理主要包括以下几个步骤:1. 初始阶段:搅拌头与工件接触,产生摩擦热,使接触区域的材料开始软化。
2. 塑性阶段:随着摩擦热的积累,材料进入塑性状态,开始在搅拌头的压力下发生流动。
3. 填充阶段:软化后的材料在搅拌头的旋转作用下,填充到搅拌头形成的空腔中。
4. 冷却固化:当搅拌头移开,焊接区域在压力作用下逐渐冷却固化,形成焊缝。
三、接头性能的调控高强铝合金搅拌摩擦焊接接头的性能受多种因素影响,如焊接速度、旋转速度、工具形状、材料性质等。
为了获得理想的接头性能,需要对这些因素进行调控。
1. 焊接速度的调控:焊接速度直接影响焊接区域的热输入和材料的塑性流动状态。
适当的降低焊接速度可以增加热输入,使材料充分软化,提高接头的强度和韧性。
然而,过高的焊接速度可能导致热输入不足,影响接头的质量。
2. 旋转速度的调控:旋转速度决定了搅拌头的摩擦热产生速率和材料的塑性变形程度。
适当的提高旋转速度可以增加摩擦热,使材料更容易进入塑性状态,有利于接头的形成。
然而,过高的旋转速度可能导致材料过度软化,产生飞溅和空洞等缺陷。
3. 工具形状的优化:工具形状对焊接过程和接头性能具有重要影响。

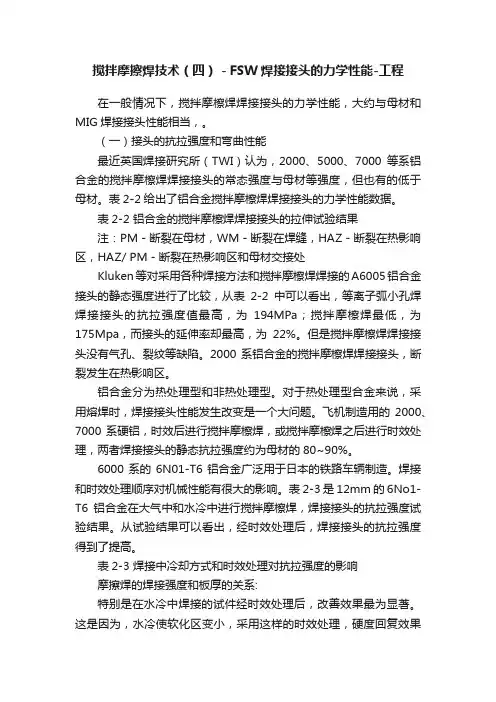

搅拌摩擦焊技术(四)-FSW焊接接头的力学性能-工程在一般情况下,搅拌摩檫焊焊接接头的力学性能,大约与母材和MIG焊接接头性能相当,。
(一)接头的抗拉强度和弯曲性能最近英国焊接研究所(TWI)认为,2000、5000、7000等系铝合金的搅拌摩檫焊焊接接头的常态强度与母材等强度,但也有的低于母材。
表2-2给出了铝合金搅拌摩檫焊焊接接头的力学性能数据。
表2-2 铝合金的搅拌摩檫焊焊接接头的拉伸试验结果注:PM-断裂在母材,WM-断裂在焊缝,HAZ-断裂在热影响区,HAZ/ PM-断裂在热影响区和母材交接处Kluken等对采用各种焊接方法和搅拌摩檫焊焊接的A6005铝合金接头的静态强度进行了比较,从表2-2中可以看出,等离子弧小孔焊焊接接头的抗拉强度值最高,为194MPa;搅拌摩檫焊最低,为175Mpa,而接头的延伸率却最高,为22%。
但是搅拌摩檫焊焊接接头没有气孔、裂纹等缺陷。
2000系铝合金的搅拌摩檫焊焊接接头,断裂发生在热影响区。
铝合金分为热处理型和非热处理型。
对于热处理型合金来说,采用熔焊时,焊接接头性能发生改变是一个大问题。
飞机制造用的2000、7000系硬铝,时效后进行搅拌摩檫焊,或搅拌摩檫焊之后进行时效处理,两者焊接接头的静态抗拉强度约为母材的80~90%。
6000系的6N01-T6铝合金广泛用于日本的铁路车辆制造。
焊接和时效处理顺序对机械性能有很大的影响。
表2-3是12mm的6No1-T6铝合金在大气中和水冷中进行搅拌摩檫焊,焊接接头的抗拉强度试验结果。
从试验结果可以看出,经时效处理后,焊接接头的抗拉强度得到了提高。
表2-3 焊接中冷却方式和时效处理对抗拉强度的影响摩擦焊的焊接强度和板厚的关系:特别是在水冷中焊接的试件经时效处理后,改善效果最为显著。
这是因为,水冷使软化区变小,采用这样的时效处理,硬度回复效果特别好。
在一边水冷一边进行搅拌摩擦焊的情况下,接头强度的大小和被焊金属的厚度有关,如图2-26所示。

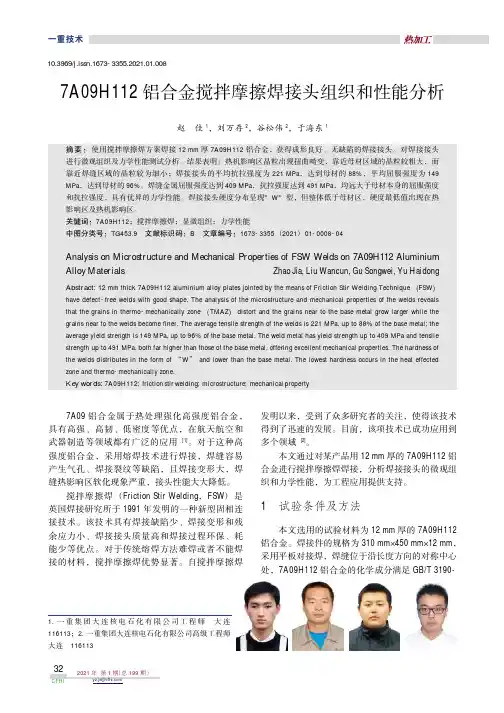

2021年第1期(总199期)CFHI**************一重技术摘要:使用搅拌摩擦焊方案焊接12mm 厚7A09H112铝合金,获得成形良好、无缺陷的焊接接头。
对焊接接头进行微观组织及力学性能测试分析。
结果表明:热机影响区晶粒出现扭曲畸变,靠近母材区域的晶粒较粗大,而靠近焊缝区域的晶粒较为细小;焊接接头的平均抗拉强度为221MPa ,达到母材的88%,平均屈服强度为149MPa ,达到母材的96%。
焊缝金属屈服强度达到409MPa ,抗拉强度达到491MPa ,均远大于母材本身的屈服强度和抗拉强度,具有优异的力学性能。
焊接接头硬度分布呈现"W"型,但整体低于母材区,硬度最低值出现在热影响区及热机影响区。
关键词:7A09H112;搅拌摩擦焊;显微组织;力学性能中图分类号:TG453.9文献标识码:B 文章编号:1673-3355(2021)01-0008-04Analysis on Microstructure and Mechanical Properties of FSW Welds on 7A09H112Aluminium Alloy MaterialsZhao Jia,Liu Wancun,Gu Songwei,Yu HaidongAbstract:12mm thick 7A09H112aluminium alloy plates jointed by the means of Friction Stir Welding Technique (FSW)have defect-free welds with good shape.The analysis of the microstructure and mechanical properties of the welds revealsthat the grains in thermo-mechanically zone (TMAZ)distort and the grains near to the base metal grow larger while the grains near to the welds become finer.The average tensile strength of the welds is 221MPa,up to 88%of the base metal;the average yield strength is 149MPa,up to 96%of the base metal.The weld metal has yield strength up to 409MPa and tensile strength up to 491MPa,both far higher than those of the base metal,offering excellent mechanical properties.The hardness of the welds distributes in the form of “W ”and lower than the base metal.The lowest hardness occurs in the heat effected zone and thermo-mechanically zone.Key words:7A09H112;friction stir welding;microstructure;mechanical property7A09H112铝合金搅拌摩擦焊接头组织和性能分析赵佳1,刘万存2,谷松伟2,于海东110.3969/j.issn.1673-3355.2021.01.0081.一重集团大连核电石化有限公司工程师大连116113;2.一重集团大连核电石化有限公司高级工程师大连1161137A09铝合金属于热处理强化高强度铝合金,具有高强、高韧、低密度等优点,在航天航空和武器制造等领域都有广泛的应用[1]。

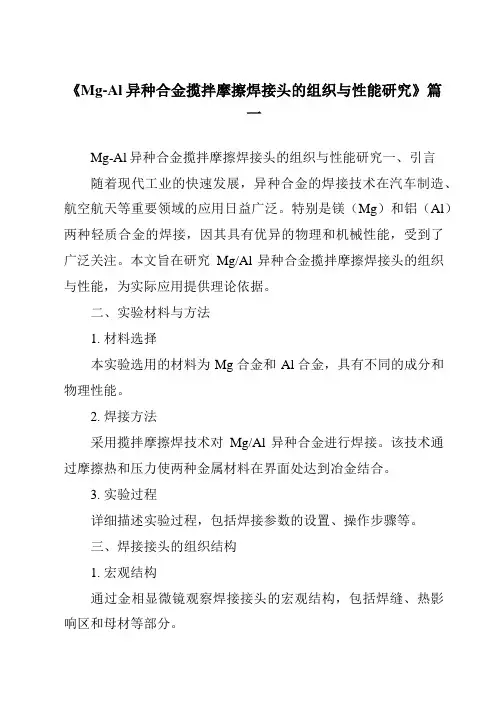

《Mg-Al异种合金揽拌摩擦焊接头的组织与性能研究》篇一Mg-Al异种合金揽拌摩擦焊接头的组织与性能研究一、引言随着现代工业的快速发展,异种合金的焊接技术在汽车制造、航空航天等重要领域的应用日益广泛。
特别是镁(Mg)和铝(Al)两种轻质合金的焊接,因其具有优异的物理和机械性能,受到了广泛关注。
本文旨在研究Mg/Al异种合金揽拌摩擦焊接头的组织与性能,为实际应用提供理论依据。
二、实验材料与方法1. 材料选择本实验选用的材料为Mg合金和Al合金,具有不同的成分和物理性能。
2. 焊接方法采用揽拌摩擦焊技术对Mg/Al异种合金进行焊接。
该技术通过摩擦热和压力使两种金属材料在界面处达到冶金结合。
3. 实验过程详细描述实验过程,包括焊接参数的设置、操作步骤等。
三、焊接接头的组织结构1. 宏观结构通过金相显微镜观察焊接接头的宏观结构,包括焊缝、热影响区和母材等部分。
2. 微观结构利用扫描电子显微镜(SEM)和高分辨率透射电子显微镜(HRTEM)观察焊接接头的微观结构,包括晶粒形态、相组成等。
3. 相组成与分布通过X射线衍射(XRD)技术分析焊接接头中各相的组成及分布情况。
四、焊接接头的性能研究1. 力学性能通过拉伸试验、硬度测试等方法,评估焊接接头的力学性能,包括抗拉强度、屈服强度和延伸率等。
2. 耐腐蚀性能通过浸泡试验、电化学测试等方法,研究焊接接头的耐腐蚀性能。
3. 热稳定性通过高温暴露试验,研究焊接接头在高温环境下的热稳定性。
五、结果与讨论1. 组织结构分析结果详细描述实验中观察到的组织结构特点,包括晶粒形态、相组成及分布等。
2. 性能研究结果对力学性能、耐腐蚀性能和热稳定性进行定量分析,并与其他焊接方法进行比较。
3. 讨论与解释结合实验结果,分析Mg/Al异种合金揽拌摩擦焊接头的组织与性能特点,探讨其影响因素及作用机制。
六、结论与展望1. 结论总结总结本文的研究成果,包括组织结构特点、性能优势等。
2. 存在的问题与改进建议指出研究中存在的问题和不足,提出改进建议和进一步的研究方向。
铝-钢异种金属搅拌摩擦焊研究摘要:搅拌摩擦焊是一种新型的固相方法,在异种材料连接方面有广阔的应用前景。
本文从搅拌摩擦的工艺、性能及组织三方面分别介绍了铝-钢搅拌摩擦焊的研究进展,为其深入研究提供了依据。
采用搅拌摩擦焊,异种金属铝-钢可以实现连接,但工艺参数选择范围较小,钢置于前进边时,铝-钢更易连接。
由于铝-钢物理性能的差异,二者流动状态不同,焊核两侧呈现不同结构,接头的力学性能由于脆性金属间化合物的存在而降低。
通过改变热输入或添加第三组元等微量元素的办法可以改善接头的力学性能。
前言在航空航天、交通运输、船舶制造等工业中,为了减轻重量、节约能源、降低成本、满足不同的工作条件, 异种材料的焊接技术日益受到人们的重视[1]。
利用铝及铝合金密度小(大约是钢的1/3),耐腐蚀性、导热率和导电性好的优势,用铝合金代替钢可以减轻结构件的重量,在重型装备轻量化方面具有良好应用前景,然而如何解决铝-钢异种材料间的连接是决定其安全使用的关键问题。
目前,铝-钢的主要连接方法有熔焊中的爆炸焊[2]、焊[3]、熔钎焊[4], 还有固相连接的摩擦焊[5]。
通常爆炸焊接只适用于铝-钢复合板。
采用激光焊和熔-钎焊时,由于铝和钢的熔点、导热性能差异很大,在接头过渡区容易形成多种脆性的金属间化合物,无法获得高质量的接头。
旋转摩擦焊焊接铝-钢又只适用于柱形材料,接头受限制。
以上各种方法都难以保证制备出质量良好的铝-钢焊接接头,限制了其大规模应用。
搅拌摩擦焊(friction stir welding, FSW)是一种新型的固相连接方法,具有高效、环保、热变形和残余应力小等综合优点[6]。
它是利用搅拌头和工件之间的摩擦热,一般低于母材的熔点,因此焊接过程中工件没有熔化,与传统的焊接方法相比,能够有效避免气孔、裂纹等组织缺陷。
此外,搅拌摩擦焊基本不受材料物理化学性能、机械性能及晶体结构等因素的影响,对克服不同材料性能差异带来的焊接困难具有极大的优势[7],因此在异种金属连接中具有广阔前景,相关机理研究也越来越受到重视。
铝合金材料的显微组织与力学性能研究铝合金是一种常见而重要的金属材料,其具有良好的机械性能和广泛的应用领域。
在铝合金的研究中,显微组织与力学性能之间的关系一直是一个重要的研究方向。
本文将从显微组织和力学性能两个方面探讨铝合金材料的研究进展和相关问题。
一、铝合金的显微组织研究铝合金的显微组织主要由晶粒、相分布和晶界等组成。
晶粒是组成铝合金材料的基本单元,晶粒的尺寸和形态与材料的力学性能密切相关。
随着材料制备方法和热处理工艺的不同,铝合金的晶粒尺寸和形态会发生变化。
研究表明,晶粒尺寸越小,材料的强度和硬度越高,但韧性和塑性会相应降低。
相分布是指铝合金中不同相的分布情况。
铝合金中常见的相有析出相、溶固相和沉淀相等。
这些相的存在与晶粒的尺寸、形态和分布密切相关。
相分布的研究有助于了解铝合金的相变和相互作用规律,从而指导制备和改性铝合金材料。
晶界是晶粒之间的界面区域,是铝合金中的强度和韧性的重要因素。
晶界的特征和稳定性决定材料的抗拉强度、断裂韧性和疲劳寿命。
研究表明,晶界的结构、平衡和迁移行为对铝合金材料的性能具有重要影响。
因此,晶界的研究对于理解铝合金的显微组织演化和力学性能提升具有重要意义。
二、铝合金的力学性能研究铝合金的力学性能包括强度、硬度、韧性和塑性等参数。
随着显微组织的改变,铝合金的力学性能也会相应变化。
强度是材料抵抗变形和断裂的能力,与晶粒尺寸、相分布和晶界特性等因素密切相关。
硬度是材料抵抗切削和磨损的能力,与晶粒大小和晶界特征有关。
韧性是材料抵抗断裂和剪切的能力,主要受晶界和析出相的影响。
塑性是材料变形和变型的能力,也与晶界的稳定性和迁移性有关。
为了提高铝合金材料的力学性能,研究人员通过改变制备方法、热处理工艺和合金配方等途径进行了大量的研究。
针对不同应用领域的需求,开发出了一系列具有优异力学性能的铝合金。
同时,利用计算模拟方法对铝合金进行力学性能预测也成为了研究的热点。
这些研究工作为铝合金的应用提供了重要的理论和实践基础。

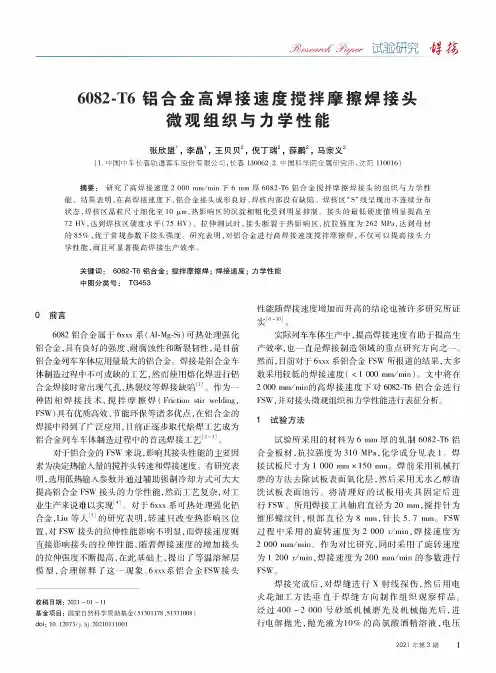

试验研究侈蕊6082-T6铝合金高焊接速度搅拌摩擦焊接头微观组织与力学性能张欣盟!,李晶!,王贝贝",倪丁瑞",薛鹏",马宗义"(1.中国中车长春轨道客车股份有限公司,长春130062;2.中国科学院金属研究所,沈阳110016)摘要:研究了高焊接速度2000mm/min下6mm厚6082-T6铝合金搅拌摩擦焊接头的组织与力学性能。
结果表明,在高焊接速度下,铝合金接头成形良好,焊核内部没有缺陷。
焊核区“S”线呈现出不连续分布状态,焊核区晶粒尺寸细化至10!m,热影响区的沉淀相粗化受到明显抑制。
接头的最低硬度值明显提高至72HV,达到焊核区硬度水平(75HV)。
拉伸测试时,接头断裂于热影响区,抗拉强度为262MPa,达到母材的85%,优于下接头强度。
研究表明,对铝合金高焊接速度搅拌摩擦焊,不仅可以提高接头力学性能,显提高焊接!关键词:6082-T6铝合金;搅拌摩擦焊:焊接速度;力学性能中图分类号:TG4530前言6082铝合金属于6xxx系(Al-Mg-Si)可热处理强化铝合金,具有良好的强度、耐腐蚀性和断裂韧性,是铝合金 最大的铝合金。
焊接是铝合金车制不缺的工艺,化焊铝合金焊接时常出现、热裂焊接缺陷[1]!为一种固相焊接技术,搅拌摩擦焊%Friction stir welding,FSW)具有优质高效、节能优点,在铝合金的焊接中得到了,焊成为铝合金制的焊接[2"3]O 于铝合金的FSW,影响其接头性能的因为热的搅拌头转速和焊接速度。
有研究表明,选用低热强制提高铝合金FSW接头的力学性能,然而工艺复杂,对工现⑷。
于655系可热处理强化铝合金,Ln[5]的研究表明,转速热影响区位置,对FSW接头的拉伸性能影响不明显,而焊接速度则接影响接头的拉伸性能,焊接速度的接头的拉伸强度不断提高,在,提出了模型,合理解释了这一现象O6XX X系铝合金FSW接头收稿日期:2021-01-11基金项目:国家自然科学资助基金(51301178,51331008)doi:10.12073/j.hj.20210111001性能随焊接速度增加而升高的结论也被许多研究所证[6-10]际,提高焊接速度有助于提高生,也焊接制造领域的重点研究方向之一!然而,目前对于65系铝合金FSW所报道的结果,大多数采用较低的焊接速度%<1000mm/min)。

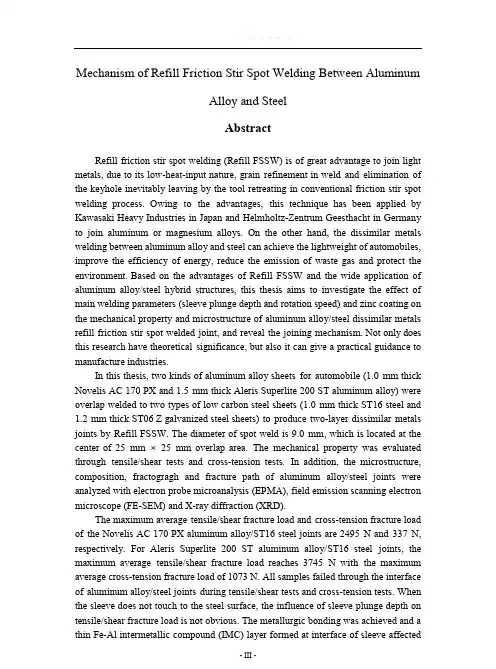

Mechanism of Refill Friction Stir Spot Welding Between AluminumAlloy and SteelAbstractRefill friction stir spot welding (Refill FSSW) is of great advantage to join light metals, due to its low-heat-input nature, grain refinement in weld and elimination of the keyhole inevitably leaving by the tool retreating in conventional friction stir spot welding process. Owing to the advantages, this technique has been applied by Kawasaki Heavy Industries in Japan and Helmholtz-Zentrum Geesthacht in Germany to join aluminum or magnesium alloys. On the other hand, the dissimilar metals welding between aluminum alloy and steel can achieve the lightweight of automobiles, improve the efficiency of energy, reduce the emission of waste gas and protect the environment. Based on the advantages of Refill FSSW and the wide application of aluminum alloy/steel hybrid structures, this thesis aims to investigate the effect of main welding parameters (sleeve plunge depth and rotation speed) and zinc coating on the mechanical property and microstructure of aluminum alloy/steel dissimilar metals refill friction stir spot welded joint, and reveal the joining mechanism. Not only does this research have theoretical significance, but also it can give a practical guidance to manufacture industries.In this thesis, two kinds of aluminum alloy sheets for automobile (1.0 mm thick Novelis AC 170 PX and 1.5 mm thick Aleris Superlite 200 ST aluminum alloy) were overlap welded to two types of low carbon steel sheets (1.0 mm thick ST16 steel and 1.2 mm thick ST06 Z galvanized steel sheets) to produce two-layer dissimilar metals joints by Refill FSSW. The diameter of spot weld is 9.0 mm, which is located at the center of 25 mm ×25 mm overlap area. The mechanical property was evaluated through tensile/shear tests and cross-tension tests. In addition, the microstructure, composition, fractogragh and fracture path of aluminum alloy/steel joints were analyzed with electron probe microanalysis (EPMA), field emission scanning electron microscope (FE-SEM) and X-ray diffraction (XRD).The maximum average tensile/shear fracture load and cross-tension fracture load of the Novelis AC 170 PX aluminum alloy/ST16 steel joints are 2495 N and 337 N, respectively. For Aleris Superlite 200 ST aluminum alloy/ST16 steel joints, the maximum average tensile/shear fracture load reaches 3745 N with the maximum average cross-tension fracture load of 1073 N. All samples failed through the interface of aluminum alloy/steel joints during tensile/shear tests and cross-tension tests. When the sleeve does not touch to the steel surface, the influence of sleeve plunge depth on tensile/shear fracture load is not obvious. The metallurgic bonding was achieved and a thin Fe-Al intermetallic compound (IMC) layer formed at interface of sleeve affected铝合金/钢回填式搅拌摩擦点焊机理研究zone. However, the mechanical performance sharp increases when the sleeve plunges into steel sheet, attributing to metallurgic and mechanical bonding between the aluminum alloy and steel sheets. Meanwhile,this process also brings about severe tool wear and shortens its service life. Besides, the rotation speed has little influence on the mechanical performance of joint.The maximum average tensile/shear fracture load and cross-tension fracture load of the Novelis AC 170 PX aluminum alloy/ST06 Z galvanized steel joints are 3044 N and 301 N, respectively. For Aleris Superlite 200 ST aluminum alloy/ST06 Z galvanized steel joints, the maximum average tensile/shear fracture load is up to 4500 N with the maximum average cross-tension fracture load of 359 N. All samples failed at the interface of aluminum alloy/steel joint. Compared with the results of aluminum alloy/ST16 steel joints, the joints between aluminum alloy and ST06 Z galvanized steel exhibit better mechanical performance in tensile/shear tests, and all tensile/shear samples failed through the aluminum alloy/steel interface on aluminum alloy side at pin affected zone. The IMC layer as thin as 0.68 μm was found at interface of sleeve affected zone and seemed to be FeAl3. Zn-O rich zone was observed at interface on aluminum alloy side, where microfissures and segregation of Zn, O and Mg formed at the grain boundary. Based on the fracture analysis, it is assumed that the zinc and oxygen rich zone at the center of spot weld is the weakest part of joint. During tensile/shear test, the joints failed mainly through brittle fracture mode with intergranular fracture feature. According to the Zn distribution, the flow thermoplastic material in weld of Refill FSSW can be analyzed, and the spot weld can be distinguished as pin affected zone and sleeve affected zone.Key words: Aluminum Alloy; Steel; Refill Friction Stir Spot Welding; Mechanical Property; Microstructure目录摘要 (I)Abstract .................................................................................................................. I II 1绪论 (1)1.1课题研究的背景及意义 (1)1.2铝合金/钢异种金属焊接性分析 (4)1.3铝合金/钢异种金属焊接研究现状 (6)1.3.1熔钎焊 (6)1.3.2搅拌摩擦焊 (7)1.3.3搅拌摩擦点焊 (8)1.3.4回填式搅拌摩擦点焊 (10)1.4本文主要研究内容 (16)2实验方法及实验过程 (17)2.1焊接材料 (17)2.2试样尺寸 (18)2.3回填式搅拌摩擦点焊工艺 (19)2.4焊接工艺参数 (20)2.5检测方法及实验过程 (22)3铝合金/ST16钢回填式搅拌摩擦点焊研究 (25)3.1力学性能 (25)3.2微观组织 (27)3.3断口分析 (32)3.4实验结果及讨论 (35)3.5本章小结 (37)4铝合金/镀锌钢回填式搅拌摩擦点焊研究 (38)4.1力学性能 (38)4.2微观组织 (40)4.3断口分析 (46)4.4实验结果与讨论 (49)4.5本章小结 (52)铝合金/钢回填式搅拌摩擦点焊机理研究结论 (53)参考文献 (55)攻读硕士学位期间发表学术论文情况 (56)致谢 (57)1 绪论1.1 课题研究的背景及意义随着中国经济的繁荣,科学技术的发展和社会文明的进步,环境保护和可持续发展观念越来越受到人民的重视。
铝钢异种金属焊接研究现状摘要:随着经济和科技的快速发展,铝及其合金具有密度小、比强度高、能显著降低结构的重量,而钢铁合金具有强度高,塑韧性较好、价格便宜、可加工性好的特性,广泛应用于机械加工制造。
因此,采用“铝+钢”复合结构可以充分发挥铝钢各自优势,提高结构强度,减轻结构质量,是实现汽车轻量化的有效途径之一。
铝/钢异种金属焊接是制备铝/钢复合结构的关键加工制造工艺,常规的铆接、螺栓连接等机械连接方法虽然可以实现铝/钢的连接,但存在气密性差、减重效果差等缺点,因此难以满足航空航天等行业对铝/钢复合结构的要求,需要合适的焊接工艺实现铝/钢异种金属高强度、可靠连接。
关键词:铝/钢异种金属;旋转摩擦焊;焊接工艺引言铝和钢之间的焊接问题都是难点,但是铝及铝合金应用非常广泛,人们越来越关注铝与钢的连接问题。
首先介绍了钢铝异种金属的焊接性问题,然后介绍了当前存在的集中焊接方式,各有利弊,有些焊接研究还不够深入,需要广大学者进一步努力,推动异种金属焊接技术的不断进步。
1铝/钢异种金属焊接性分析铝与铁的物理性能差异较大,使得了铝/钢异种金属熔化焊接性很差:①铝的熔点和密度比钢低,这导致铝先比钢熔化,当钢熔化时,液态铝浮在钢表面,结晶后焊缝成分不均匀,难以获得高质量的接头;而且在焊接过程中,铝易氧化形成薄膜,使液态铝在钢表面的润湿能力降低,产生夹渣等缺陷,降低接头质量;②铝的热导率、线膨胀系数、弹性模量分别约为铁的3倍、2倍和0.33倍,相差较大,会使接头严重变形,并在内部产生较大的残余应力,易产生裂纹。
因此,铝/钢采用传统的熔化焊接时会产生大量脆硬的金属间化合物,难以获得优质的接头,但因铝/钢复合结构能够满足某些特定的使用要求,有着广泛的应用前景,引起了国内外研究者的广泛关注。
摩擦焊作为一种固态连接工艺,热输入低,在异种材料连接方面有着其它焊接工艺难以取代的优势。
近些年来,国内外学者针对铝/钢摩擦焊展开了较多的研究。

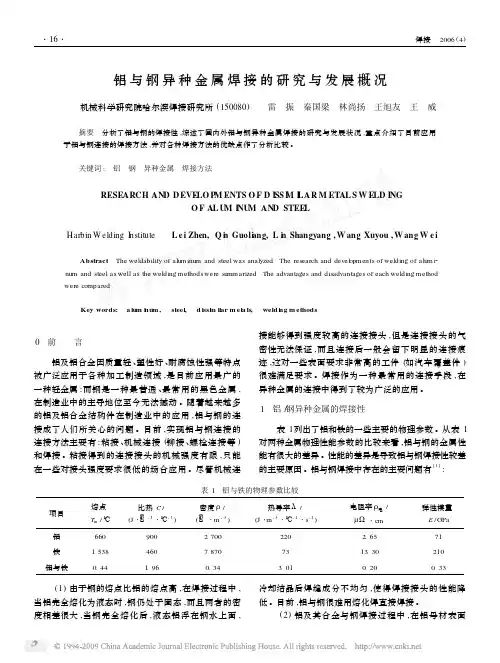

2019年 第9期 热加工W焊接与切割elding & Cutting38铝钢异种金属焊接性能的研究■卢书媛,张波,王卫忠,俞璐摘要:本文以1050铝合金板和Q235镀锌板为焊接材质,以ER4043(AlSi5)焊丝作为填充金属,利用CMT 熔-钎焊技术获得了成形良好的异种金属焊接接头。
使用SEM 、EDS 及光学显微镜和拉伸试验机等设备对焊接接头的力学性能和显微组织进行了研究,结果表明:焊接接头主要由熔合区、界面区和富锌区组成。
在铝钢界面处形成了较薄的界面层,界面层向铝合金板方向呈锯齿状生长。
在对焊接接头进行拉伸试验时,接头断裂在铝母材热影响区附近,焊接接头的断裂形式为韧性断裂。
焊缝余高是否去除对焊接接头的抗拉强度影响不大。
焊接接头的结合强度达到了铝合金板母材的70%。
关键词:冷金属过渡焊;异种金属;显微组织;力学性能1. 概述近年来,随着节能减排和环保要求的提高,在保证汽车安全性能的前提下,汽车轻量化成为了汽车工业发展的重要方向。
铝以其在地球上的储量大、密度低、比强高、耐腐蚀性强等大量优点,使其在汽车轻量化进程中得到广泛应用。
当前大量交运工业都采用了“以铝代钢”的铝/钢焊接复合结构。
国内外科研工作者研究了多种铝钢焊接的方法,如扩散焊、爆炸焊、摩擦焊、熔化焊、钎焊、熔钎焊等,但存在异种材料连接强度不高或者连接方法使用范围受限等缺点。
冷金属过渡焊(CMT )是一种新型焊接技术,能够实现送丝与焊接中焊丝熔滴过渡的相互协调,具有无飞溅、热输入低和效率高等优点,有着广阔的应用前景。
铝/钢界面的金属间化合物及种类将严重影响铝/钢焊接接头性能,而影响CMT 焊接工艺性能的主要参数有:焊接电流、焊接时间、电弧电压、焊接速度和送丝速度等。
本文基于C M T 焊接工艺技术,探究了1050铝合金板和Q235镀锌板焊接接头的微观组织和力学性能。
2. 试验材料及方法选用规格为50mm ×250mm × 1m m 的1050铝合金板和Q235镀锌板作为焊接材质,焊丝选用直径为1.2mm 的ER4043(AlSi5)焊丝。
2024铝合金搅拌摩擦焊研究共3篇2024铝合金搅拌摩擦焊研究12024铝合金搅拌摩擦焊研究摘要:随着机械制造行业的不断发展,越来越多的铝合金产品被广泛应用。
搅拌摩擦焊作为一种新兴的接合技术,具有与传统的接合技术相比更加显著的优势。
为了深入探究2024铝合金搅拌摩擦焊的焊接特性,本文开展了一系列实验,分析了焊接热影响区、焊缝组织结构等性能指标。
关键词:2024铝合金,搅拌摩擦焊,焊接特性,金相分析1、引言搅拌摩擦焊技术是一种新兴的固态接合技术,在汽车、航空航天、船舶制造等领域有着广泛的应用。
相较于传统的接合技术,搅拌摩擦焊具有焊接速度快、焊缝强度高、热影响区小等优势,因此备受关注。
其中,铝合金产品的制造领域,搅拌摩擦焊技术也得到了越来越广泛的应用。
2024铝合金是一种常用的高强度铝合金。
它有良好的耐腐蚀性、加工性和低密度等优点,被广泛应用于航空航天、船舶制造等领域。
因此,研究2024铝合金的搅拌摩擦焊技术,具有重要的现实意义和科学价值。
2、实验方法本实验采用了直径为10mm、厚度为2mm的2024铝合金板材作为实验材料。
在实验过程中,我们针对不同的搅拌头转速、焊接速度和夹紧力等参数,开展了一系列的实验测试。
通过实验得出了不同参数下,2024铝合金搅拌摩擦焊的焊接性能指标。
3、实验结果通过对实验结果的分析,我们得出了以下几个结论:(1)随着搅拌头转速的提高,搅拌时间会减少,焊接中的热影响区域也会缩小。
但是,如果转速太高,会导致合金材料的塑性变差,焊接强度反而会降低。
(2)增加焊接速度可以提高焊接效率,但是过快的焊接速度会导致焊缝表面燃烧和氧化,降低焊接强度。
(3)夹紧力对焊接强度的影响非常大。
夹紧力过小,会出现焊缝错位、拉伸断裂等问题,严重影响焊接质量。
夹紧力过大,会增加合金材料的塑性变形,进而影响焊接强度。
(4)通过金相显微镜的观察,我们发现焊接区域的金相组织结构非常致密,焊接区域的显微硬度与母材相近。
摩擦搅拌焊接实验报告摩擦搅拌焊接(Friction Stir Welding,FSW)是一种先进的金属焊接技术,广泛应用于飞船、船舶、航空、汽车等领域。
本实验主要通过摩擦搅拌焊接工艺进行铝合金的焊接,对焊接接头的力学性能和金相组织进行研究与分析。
实验步骤:1. 准备材料:选取两块相同尺寸的6061铝合金板材进行焊接。
板材表面清洁干净,以保证焊接效果。
2. 确定焊接参数:根据铝合金的材料性能,选择合适的转速和下压力。
转速一般为500-2000转/分钟,下压力一般为5-20 kN。
3. 进行焊接:将两块板材对接,夹紧固定在焊接夹具中。
焊接搅拌头放在板材连接处,并开启电机。
根据焊接参数,控制转速和下压力。
焊接头在高速旋转摩擦过程中,通过机械搅拌使连接处金属软化并混合,形成连续的焊缝。
4. 修整焊缝:焊接完成后,用金属锉刀去除焊接缝表面的毛刺和凸起部分。
5. 金相组织观察:将焊接接头的横截面进行金相组织观察,使用金相显微镜观察焊缝区域和热影响区的组织变化。
6. 力学性能测试:对焊接接头进行拉伸试验和硬度测试,测试焊缝区域的强度和硬度。
结果与讨论:根据实验结果,摩擦搅拌焊接获得的铝合金焊接接头具有明显的优势。
通过金相组织观察,焊缝区域晶粒细化,高温区发生晶格重组和析出相变化。
焊缝区域具有优良的力学性能和硬度。
拉伸试验结果显示,摩擦搅拌焊接接头的强度高于基材,接近基材强度,焊缝区表现出良好的塑性延展性。
硬度测试结果显示,焊接接头的硬度略高于基材,说明焊缝区存在一定的形变硬化效应。
总结与展望:本实验通过摩擦搅拌焊接工艺进行铝合金的焊接,并对焊接接头的力学性能和金相组织进行了研究。
实验结果表明,摩擦搅拌焊接获得的铝合金焊接接头具有良好的力学性能和硬度。
但是,还需要进一步研究焊接参数对焊接接头性能的影响,优化焊接工艺以提高焊接质量。
此外,还可以研究不同材料的焊接接头的力学性能和金相组织,扩大该焊接技术的应用范围。
7B05铝合金搅拌摩擦焊接头的微观组织和力学性能
7B05铝合金搅拌摩擦焊接头的微观组织和力学性能
林贤军1,刘建1,杨大权2,李文晓2,何长树2
【摘要】摘要:采用搅拌摩擦焊双面焊接工艺焊接42 mm厚7B05-T5铝合金型材,利用金相组织观察、显微硬度测定、拉伸能测试等方法研究了搅拌摩擦焊接头的微观组织特征和力学性能。
结果表明,焊核区由于发生了动态再结晶,其组织为细小的等轴再结晶组织;焊缝两侧的热机影响区受力和热的双重作用,组织发生一定程度的变形和回复;热影响区组织和母材相似,受热循环作用发生了粗化。
力学实验表明,接头的抗拉强度达303 MPa,为母材的90%,拉伸试样均断裂于近缝区热影响区,这与显微硬度分布测定的热影响区软化区位置一致。
【期刊名称】电焊机
【年(卷),期】2016(046)003
【总页数】4
【关键词】搅拌摩擦焊;7B05铝合金;显微组织;力学性能
0 前言
我国的7B05铝合金与日本的7N01铝合金相似,是典型的Al-Zn-Mg系中强可焊铝合金。
该合金具有较好的耐蚀性、优良的焊接性能以及良好的热变形性能,可以挤压成形状复杂的薄壁型材。
目前已成为高速轨道车辆制造的主要焊接结构材料[1-2],例如用于制造车体的端面梁、车端缓冲器、底座、门槛、侧面构件骨架、车架枕梁等[3]。
由于焊接强度限制,在车体的关键承重部位,需要采用大厚度铝合金型材或者板材。
然而,大厚度铝合金的焊接如果仍采用多层MIG焊工艺,其焊接难度大、缺陷率高,且焊后补焊会出现接头强度明显下。
