计算机网络实验指导书-TCP协议分析及应用层命令实验指导教师：韩家伟孙玉钰实验4TCP报文段分析及应用层命令实验1．实验目的1．掌握使用IRIS工具对TCP与UDP协议进行抓包分析的方法。
2．掌握TCP协议的报文格式及其优缺点。
3．熟悉应用层命令。
2．实验设备与环境1．Iris网络分析软件2．网络数据包捕获3．捕获TCP报文段并分析（一）实验内容1．启动网络嗅探工具，设置好过滤条件，捕获UDP用户数据报和TCP报文段。
2．分析UDP与TCP协议。
（二）TCP协议实验指导传输控制协议(Transmission Control Protocol，TCP)是一种可靠的面向连接的传送协议。
它在传送数据时是分段进行的，主机之间交换数据必须建立一个会话。
它用比特流通信，即数据被作为无结构的字节流。
通过每个TCP传输的字段指定顺序号，以获得可靠性。
它是在OSI参考模型的第4层，TCP是使用IP的网际间互联功能而提供可靠的数据传输，IP不停地把报文放到网络上，而TCP负责确信报文到达。
在协同IP的操作中TCP负责握手过程、报文管理、流量控制、错误检测和处理(控制)，并根据一定的编号顺序对非正常顺序的报文给予重新排列顺序。
TCP是面向连接的协议。
在面向连接的环境中，开始传输数据之前，在两个终端之间必须先建立一个连接。
对于一个要建立的连接，通信双方必须用彼此的初始化序列号seq和来自对方成功传输确认的应答号ack(指明希望收到的下一个八位组的编号)来同步，习惯上将同步信号写为SYN，应答信号写为ACK。
整个同步的过程称为三次握手，如图4-1所示。
图4-1 TCP连接的建立对于一个已经建立的连接，TCP使用四次握手来结束通话（使用一个带有FIN附加标记的报文段）。
如图4-2所示。
图4-2 TCP连接的释放TCP每发送一个报文段，就对这个报文段设置一次计时器。
只要计时器设置的重传时间到期，但还没有收到确认，就要重传这一报文段。

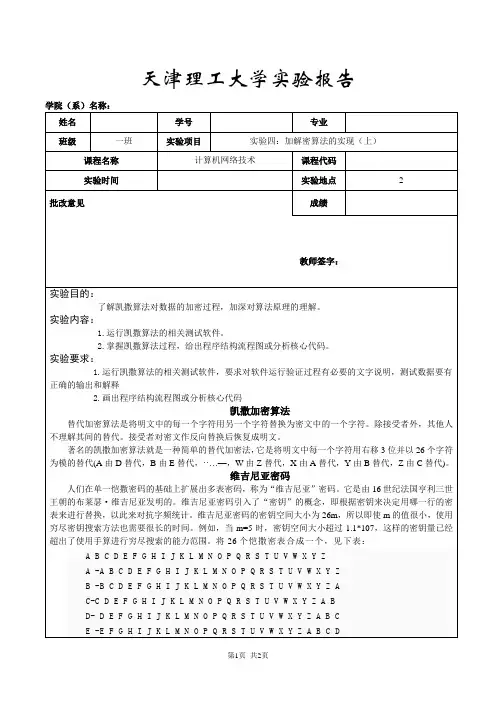

天津理工大学实验报告学院（系）名称：F -FGHIJKLMNOPQRSTUVWXYZ A B C D EG- G H I J K L M N O P Q R S T U V W X Y Z A B C D E FH -H I J K L M N O P Q R S T U V W X Y Z A B C D E F GI- I J K L M N O P Q R S T U V W X Y Z A B C D E F G HJ -J K L M N O P Q R S T U V W X Y Z A B C D E F G H IK -K L M N O P Q R S T U V W X Y Z A B C D E F G H I JL -L M N O P Q R S T U V W X Y Z A B C D E F G H I J KM -M N O P Q R S T U V W X Y Z A B C D E F G H I J K LN -N O P Q R S T U V W X Y Z A B C D E F G H I J K L MO -O P Q R S T U V W X Y Z A B C D E F G H I J K L M NP -P Q R S T U V W X Y Z A B C D E F G H I J K L M N OQ -Q R S T U V W X Y Z A B C D E F G H I J K L M N O PR -R S T U V W X Y Z A B C D E F G H I J K L M N O P QS -S T U V W X Y Z A B C D E F G H I J K L M N O P Q RT -T U V W X Y Z A B C D E F G H I J K L M N O P Q R SU -U V W X Y Z A B C D E F G H I J K L M N O P Q R S TV -V W X Y Z A B C D E F G H I J K L M N O P Q R S T UW -W X Y Z A B C D E F G H I J K L M N O P Q R S T U VX -X Y Z A B C D E F G H I J K L M N O P Q R S T U V WY -Y Z A B C D E F G H I J K L M N O P Q R S T U V W XZ -Z A B C D E F G H I J K L M N O P Q R S T U V W X Y加密方法:维吉尼亚密码引入了“密钥”的概念，即根据密钥来决定用哪一行的密表来进行替换，以此来对抗字频统计。
实验4-1 局域网组网实践一、实验目的组建一个简单的、以交换机为中心的小型局域网，并对每一台计算机配置网络协议、子网掩码和默认网关等参数，实现局域网内的计算机互通和文件的共享。
使学生对局域网有一个直观的、感性的认识。
二、 实验内容（1）主机与交换机的连接；（2）配置每一台计算机的网络标识、使用的网络协议与IP 地址等；（3）用Ping 命令检验网络的连通性；（4）局域网内文件共享三、 实验拓扑 四、 实验步骤（1）首先，实验时，使用双绞线将4台计算机与交换机实现连接，即将每台计算机相连网线的RJ -45插头与交换机以太网口相连接。
（2）连接完成后，开始为计算机配置IP 地址信息。
通过右键点击“网上邻居”，选择“属性”打开网络连接页面。
（3）右键点击“本地连接”图标，在出现的下拉菜单中，选择“属性”命令，打开“本地连接属性”对话框，如图4-39所示。
选中TCP/IP 协议，并在该选项前面打钩，再点击“属性”按钮，打开“Internet 协议（TCP/IP ）属性”对话框，如图4-40所示。
E1E2 E3 E4 主机A主机B 主机D主机C图4-39 本地连接属性对话框图4-40 “Internet协议（TCP/IP）属性”对话框（4）将计算机的IP地址分别设置成192.168.0.1至192.168.0.4中的一个，如图4-40，一定要保证4台计算机的IP地址各不相同。
子网掩码和默认网关保持不变，或者根据需要设置。
在实际应用中，子网掩码是根据网络号自动确定的，而默认网关一般是指本局域网唯一网关的IP地址。
（5）接下来用Ping命令检验网络的连通性。
在其中一台计算机的“开始”\“运行”命令框中输入:ping 192.168.0.*，来检查与其它计算机的连通性，如图4-41所示。
命令中的“*”代表1、2、3、4中的一个。
Ping通后的结果如图4-42所示，若Ping不通（如图4-43），请检查网络连接及IP地址的配置。
实验四 Internet的接入和常用网络命令【实验目的】让学生了解Internet接入方式，掌握普通电话线拨号接入和局域网接入的方法，并熟悉Windows平台下常用网络命令的使用。
【实验内容】1．普通电话线拨号接入。
2．局域网接入。
3．熟悉Windows平台下常用网络命令的使用。
【预备知识】（一）Internet接入方式1．普通电话线拨号接入普通电话线拨号接入方式费用便宜，接入方便，适合传输量比较小的个人用户，目前最高速率为56kbps，至今仍是接入Internet的常用方式，但是其速率不能够满足宽带多媒体信息的传输需求。
拨号接入方式需要以下条件：（1）一台计算机（486或486以上档次）（2）一个调制解调器（Modem）。
（3）一条电话线路（4）一个向ISP申请的帐号一旦用户的申请被接纳，ISP会告知用户的合法帐号名和口令，同时，ISP还会向用户提供以下信息：①用户的电子邮件帐号和密码②接收电子邮件的服务器的主机名和类型③发送电子邮件的服务器的主机名④域名服务器的IP地址⑤拨号接入的电话号码（如中国电信为16300，中国联通为16500，中国网通为16900）⑥其他有关服务器的名称或IP地址。
具备了上述条件后，用户就可以拨号与ISP建立连接，通过ISP连入Internet，并动态地获取一个IP地址，使用户的计算机成为Internet中的一台主机，在Internet中访问或提供各种信息资源服务。
调制解调器的连接方法如图4-1（外置）和图4-2（内置）所示。
2．ISDN拨号接入ISDN是综合业务数据网（Integrated Services Digital Network）的简称，俗称“一线通”。
1ISDN使用的传输介质仍是普通电话线，但是ISDN的Modem和普通电话线接入使用的Modem不同，ISDN接入与普通电话线接入最大的区别就在于它是数字的。
由于ISDN能够直接传递数字信号，所以它能够提供比普通电话更加丰富、容量更大的服务。
