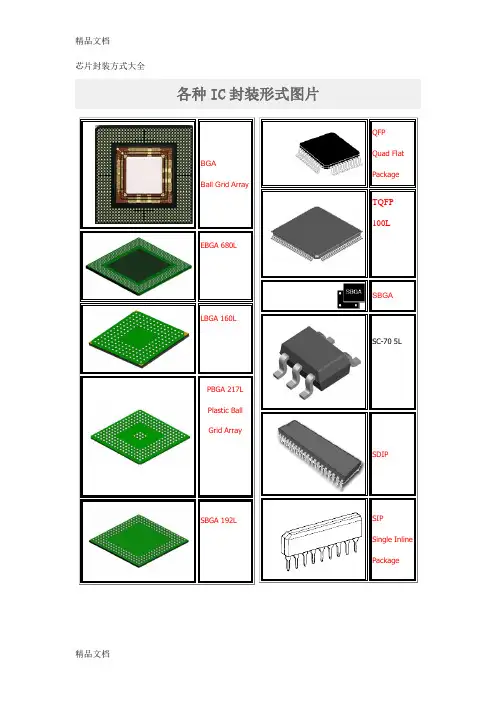

芯片封装方式大全各种IC 封装形式图片BGABall Grid Array EBGA 680L LBGA 160LPBGA 217L Plastic Ball Grid ArraySBGA 192L QFPQuad Flat Package TQFP100L SBGASC-70 5L SDIPSIPSingle Inline PackageTSBGA 680L CLCCCNR Communicatio n and Networking Riser Specification Revision 1.2CPGA Ceramic Pin Grid ArrayDIPDual Inline Package SOSmall Outline PackageSOJ 32LSOJSOP EIAJ TYPE II 14LSOT220 SSOP 16LDIP-tab Dual InlinePackage with Metal HeatsinkFBGAFDIPFTO220Flat Pack HSOP28SSOP TO18 TO220 TO247 TO264 TO3ITO220 ITO3p JLCC LCC LDCC LGA LQFP TO5 TO52 TO71 TO72 TO78 TO8 TO92PCDIPPGAPlastic Pin Grid ArrayPLCC详细规格PQFPPSDIPLQFP 100L详细规格METAL QUAD 100L详细规格TO93TO99TSOP Thin Small Outline Package TSSOP or TSOP II Thin Shrink Outline Package uBGA Micro Ball Grid ArrayuBGA Micro Ball Grid ArrayPQFP 100L 详细规格QFPQuad Flat PackageSOT220 SOT223 SOT223 SOT23SOT23/SOT32 3ZIPZig-ZagInlinePackage TEPBGA 288L TEPBGAC-BendLeadCERQUADCeramicQuad FlatPack详细规格CeramicCaseLAMINATECSP 112LChip ScalePackageSOT25/SOT35 3SOT26/SOT36 3SOT343 SOT523 SOT89SOT89Socket 603 Foster 详细规格Gull Wing LeadsLLP 8La详细规格PCI 32bit 5V Peripheral Component Interconnec t详细规格PCI 64bit 3.3VLAMINATE TCSP 20LChip Scale PackageTO252TO263/TO268SO DIMM Small Outline Dual In-line Memory Module SOCKET 370 For intel 370 pin PGA Pentium III & Celeron CPU PCMCIA PDIP PLCC详细规格SIMM30 Single In-line Memory Module SIMM72 Single In-line Memory Module SIMM72 Single In-lineSOCKET 423 For intel 423 pin PGA Pentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlon & Duron CPU SOCKET 7 For intel Pentium & MMX Pentium CPU SLOT 1 For intel Pentium II Pentium III & Celeron CPU SLOT A For AMD Athlon CPUSNAPTK SNAPTK SNAPZP SOH各种封装缩写说明BGA BQFP132 BGABGA BGA BGABGA CLCC CNR PGADIPDIP-tabBGADIPTOFlat Pack HSOP28 TOTO JLCC LCC CLCC BGA LQFPDIP PGA PLCC PQFP DIPLQFP LQFP PQFPQFP QFP TQFP BGA SC-70 5LDIP SIP SO SOH SOJ SOJSOP TO SOPSOP CAN TO TO TOTO3 CAN CAN CAN CAN CANTO8 TO92 CAN CAN TSOPTSSOP or TSOPBGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500 QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如： EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

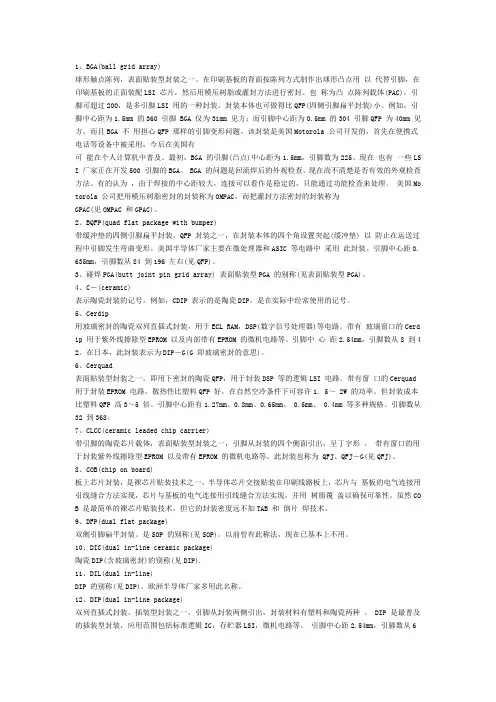

1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LS I 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Mo torola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0. 635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
BGA、TAB、零件、封装及Bonding制程术语解析1. BGA （Ball Grid Array）BGA是一种封装技术，其芯片引脚以球形焊盘的形式存在于封装底部，通过这些焊盘进行焊接连接。
BGA本质上是一种高密度的封装方式，适用于高速计算机芯片等高性能应用场合。
BGA封装具有相当优秀的热、电性能，能够快速散热，并可实现高精度的排线布局，大大提升了集成度和处理效率。
2. TAB （Tape Automated Bonding）TAB作为另一种常见的封装技术，通过将IC芯片与PCB电路板上的锡基底通过一根胶带连接起来，实现封装连接。
TAB制程通过高精度的生产和测试设备及工艺，实现了芯片和PCB连接的高可靠性，适用于细小的晶片等高集成度的应用场合。
在电子产品封装中，TAB已经成为了一种必备基本封装技术。
3. 零件电子产品的零件一般分为两大类：主要零件和辅助零件。
主要零件包括CPU芯片、内存芯片、芯片组、显示器、硬盘等，是电子产品实现其功能和性能要求不可或缺的核心部件。
而辅助零件包括一些可能看似不太重要的小部件，如电源开关、LED指示灯等。

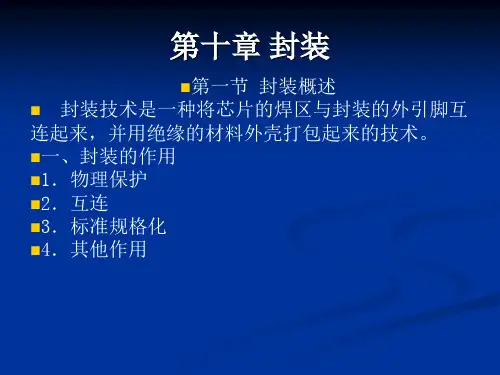

4. 封装封装是指将电子元器件或器件组进行物理封装以防外部环境对其造成影响的技术。
封装可以将这些器件或元器件放置在一起，除了防止外部影响，还可以简化电路布局和连接，尽可能地减小产品体积和重量。
电子产品中的各种元器件一般都会通过封装的方式呈现出来，例如各种芯片、电阻、电容、线圈等等。
5. BondingBonding是指通过用一种特殊方法将两种不同的材料或组件连接在一起的方法。
bonding也可以叫做粘合、连接等等，是电子产品制造和维修中常见的一种工艺。
Bonding主要有两种方法，一种是焊接，即通过高温使两种需连接的物体产生化学反应，形成一种连接方式；另一种是点胶，即通过将胶水涂在两种需连接的物体上并用力使其贴合。
这两种Bonding方法既可以同时使用，也可以单独使用，根据具体情况来选择。
