第六章机械图样的的基本表示法第一节视图一、基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图称为基本视图。
如下图。
三、斜视图和局部视图1、斜视图当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。
这时，可用与该倾斜结构部分平行且垂直于一个基本投影面辅助投影面进行投影，，然后将此投影面按投影方向旋转到与其垂直的基本斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有2.局部视图当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。

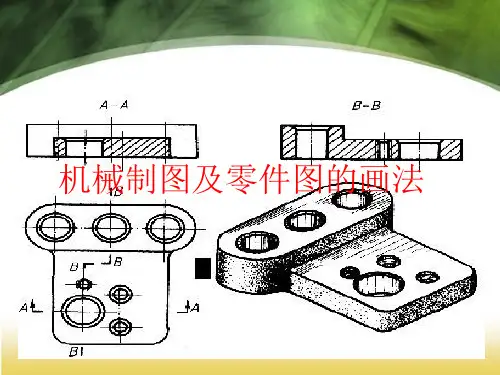

第二节剖视图一、剖视图的概述1、剖视的概念当物体的内部结构复杂时，如果仍采用视图进行表达，则会在图形上出现过多虚线及虚、实线交叉重叠的现象，这样会给画图、看图及标注尺寸带来不便。
为此，常采用剖视图来表达物体内部的结构形状。
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，再将其余部分向投影面投射所得的图形，称为剖视图。
剖视图可简称为剖视，图中的主视图即为剖视图。
可以看出，该物体上原来不可见的内部形状，在剖视图中成为可见的轮廓。
2、剖视图的画法画剖视图首先要确定剖切面的位置。
剖切面一般应选取投影面的平行面或垂直面（若为垂直面，则须在剖切后转至与投影面平行的位置），并尽量与物体内孔、槽等结构的轴线或对称面重合。
这样，在剖视图上就可以反映出被剖切形体内部的真实形状。
剖切位置确定后，在相应的剖视图中画出物体与剖切面接触的实体部分（称为剖面区域），画出剖面区域后面的可见部分的投影（必要时才画出不可见部分）。
