1. 仪器绘图的方法和步骤绘图前的准备工作。
绘图前应准备好绘图用的工具和仪器。
根据图形的复杂程度,确定绘图比例和图纸幅面大小。
画底图。
首先画图框线和标题栏,然后布图。
加深图线。
在加深图线前,应检查和校核图形是否有画错的或漏画的图线,一经发现应及时改正。
标注尺寸。
首先用HB(或B)铅笔将尺寸界线、尺寸线、箭头全部画好,然后再统一注写尺寸数字。
填写标题栏。
加粗图框线,修饰图面。
徒手图也称草图,是用目测来估计物体的形状和大小,不借助绘图工具,徒手绘制的图样。
绘制草图时应做到图形准确、线型分明、比例匀称,并应尽可能使图线光滑、整齐。
具体画线方法如图1–13和图1–14所示。
2. 徒手绘图的方法作正多边形通常都是用等分圆周的方法绘制。
绘制过程为:确定多边形的中心,以中心到多边形的角点的距离为半径绘圆,等分圆周,连接各等分点即可完成多边形的绘制。
对于三边、六边等特殊的角度,应尽量利用三角板量取角度。
斜度斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度。
其大小以它们夹角的正切来表示,并将此值化为1﹕n的形式标注斜度时,需在1﹕n 前加注斜度符号“”,且符号方向与斜度方向一致。
斜度符号的高度等于字高h。
斜度的定义、画法及其标注方法如图所示。
2. 锥度锥度是指正圆锥体的底圆直径与其高度之比(对于圆锥台,则为底圆直径与顶圆直径的差与圆锥台的高度之比),并将此值化成1﹕n的形式。
标注时,需在1﹕n前加注锥度符号“”,且符号的方向应与锥度方向一致。
锥度符号的高度等于字高h。
锥度的定义、画法及其标注方法如图所示。
在绘制机械图样时,经常需要用一个已知半径的圆弧来光滑连接(即相切)两个已知线段(直线段或曲线段),称为圆弧连接。
此圆弧称为连接弧,两个切点称为连接点。
为了保证光滑的连接,必须正确地作出连接弧的圆心和两个连接点,且两个被连接的线段都要正确地画到连接点为止。
如图所示。
画连接弧时,需要用到平面几何中以下两条原理。

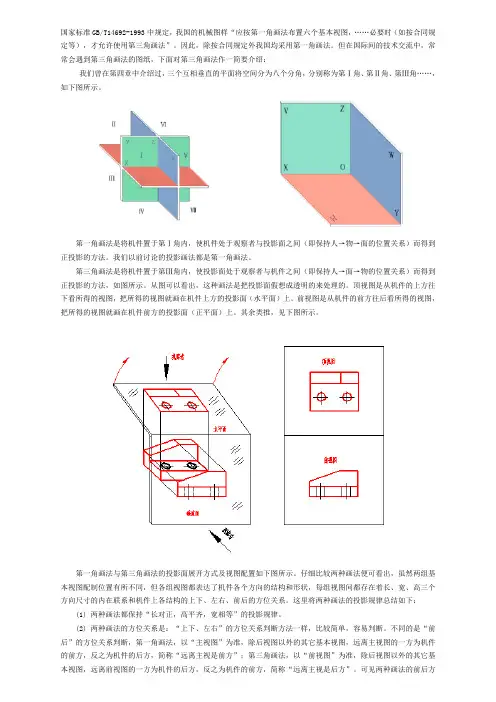

国家标准GB/T14692-1993中规定,我国的机械图样“应按第一角画法布置六个基本视图,……必要时(如按合同规定等),才允许使用第三角画法”。
因此,除按合同规定外我国均采用第一角画法。
但在国际间的技术交流中,常常会遇到第三角画法的图纸,下面对第三角画法作一简要介绍:我们曾在第四章中介绍过,三个互相垂直的平面将空间分为八个分角,分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……,如下图所示。
第一角画法是将机件置于第Ⅰ角内,使机件处于观察者与投影面之间(即保持人→物→面的位置关系)而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内,使投影面处于观察者与机件之间(即保持人→面→物的位置关系)而得到正投影的方法,如图所示。
从图可以看出,这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图,把所得的视图就画在机件上方的投影面(水平面)上。
前视图是从机件的前方往后看所得的视图,把所得的视图就画在机件前方的投影面(正平面)上。
其余类推,见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出,虽然两组基本视图配制位置有所不同,但各组视图都表达了机件各个方向的结构和形状,每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下:(1) 两种画法都保持“长对正,高平齐,宽相等”的投影规律。
(2) 两种画法的方位关系是:“上下、左右”的方位关系判断方法一样,比较简单,容易判断。
不同的是“前后”的方位关系判断,第一角画法,以“主视图”为准,除后视图以外的其它基本视图,远离主视图的一方为机件的前方,反之为机件的后方,简称“远离主视是前方”;第三角画法,以“前视图”为准,除后视图以外的其它基本视图,远离前视图的一方为机件的后方,反之为机件的前方,简称“远离主视是后方”。

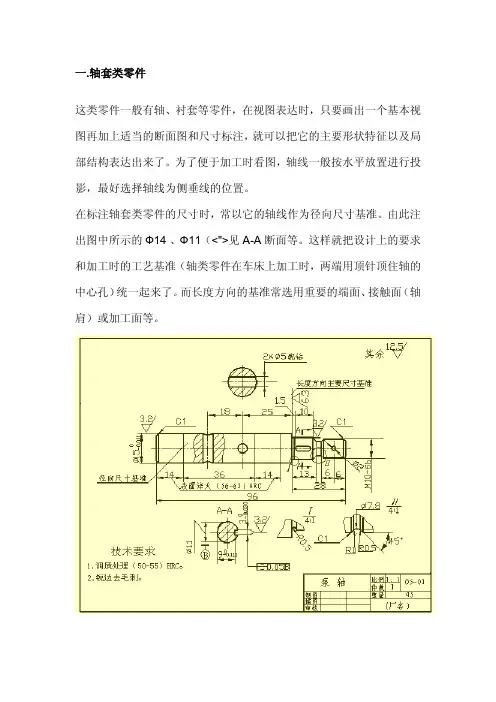

机械制图-国家标准机械制图标准-机械制图-尺⼨标注标准规定了在机械图样中标注尺⼨的⽅法。
与本标准有关的国家标准。

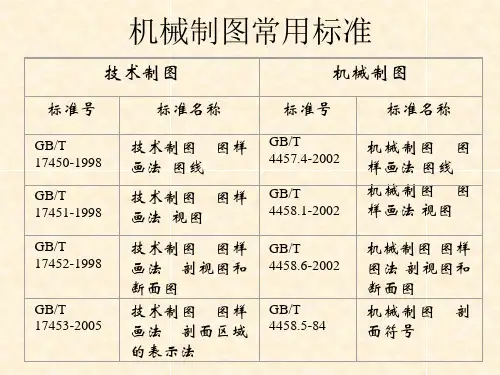

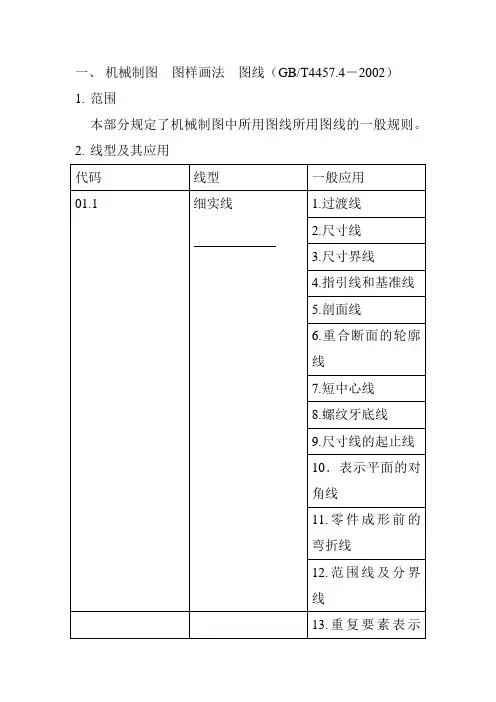

国家标准现⾏标准编号现⾏标准名称分类基本表⽰法GB/T 17451-1998技术制图图样画法视图GB/T 4558.1-2002机械制图图样画法视图GB/T 17452-1998技术制图图样画法剖视图断⾯视图GB/T 4558.6-2002机械制图图样画法剖视图断⾯视图GB/T 16675.1-1996技术制图简化表⽰法第⼀部分:图样画法GB/T 4557.2-2003技术制图图样画法指引线和基准线的基本规定GB/T 4558.2-2003机械制图装配图中零部件序号及其编排⽅法GB/T 4558.3-1984机械制图轴测图GB/T 4558.4-2003机械制图尺⼨标注GB/T 16675.2-1996技术制图简化表⽰法第⼆部分:尺⼨注法GB/T 4558.5-2003机械制图图样画法尺⼨公差与配合注法GB/T 15754-1995技术制图圆锥的尺⼨和公差标注GB/T 131-1993机械制图表⾯粗糙度符号、代号及其注法基本规定GB/T 14689-1993技术制图图纸幅⾯及格式GB/T 14690-1993技术制图⽐例GB/T 14691-1993技术制图字体GB/T 17450-1998技术制图图线GB/T 4557.4-2002机械制图图样画法图线GB/T 17453-1998技术制图图样画法剖⾯区域表⽰⽅法GB/T 4557.5-1984机械制图剖⾯符号特殊表⽰⽅法GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表⽰法GB/T 4459.2-2003机械制图齿轮表⽰法GB/T 4459.3-2000机械制图花键表⽰法GB/T 4459.4-2003机械制图弹簧表⽰法GB/T 4459.5-1999机械制图中⼼孔表⽰法GB/T 4459.6-1996机械制图动密封表⽰法GB/T 4459.7-1998机械制图滚动轴承表⽰法GB/T 19096-2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984机械制图机构运动简图符号相关细节请查询中国标的细节GB 4457.4-84 《机械制图图线》GB 4457.5-84 《机械制图剖⾯符号》1 基本规则1.1 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据,与图形的⼤⼩及绘图的准确度⽆关。
