第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

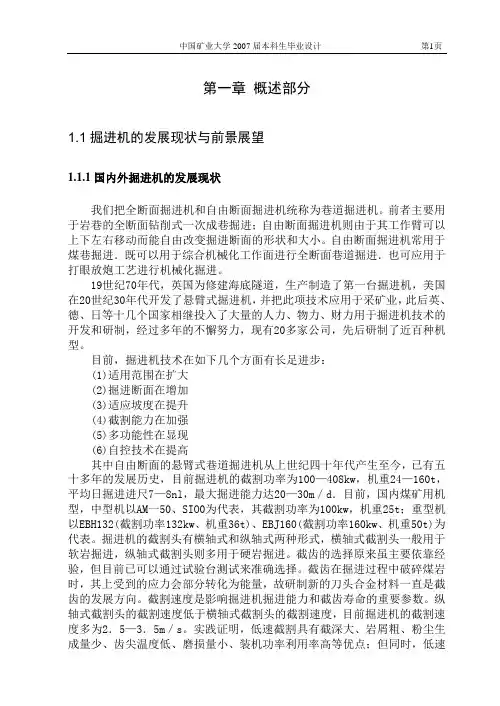

第一章概述部分1.1掘进机的发展现状与前景展望1.1.1国内外掘进机的发展现状我们把全断面掘进机和自由断面掘进机统称为巷道掘进机。
前者主要用于岩巷的全断面钻削式一次成巷掘进；自由断面掘进机则由于其工作臂可以上下左右移动而能自由改变掘进断面的形状和大小。
自由断面掘进机常用于煤巷掘进．既可以用于综合机械化工作面进行全断面巷道掘进．也可应用于打眼放炮工艺进行机械化掘进。
19世纪70年代，英国为修建海底隧道，生产制造了第一台掘进机，美国在20世纪30年代开发了悬臂式掘进机，并把此项技术应用于采矿业，此后英、德、日等十几个国家相继投入了大量的人力、物力、财力用于掘进机技术的开发和研制，经过多年的不懈努力，现有20多家公司，先后研制了近百种机型。
目前，掘进机技术在如下几个方面有长足进步：(1)适用范围在扩大(2)掘进断面在增加(3)适应坡度在提升(4)截割能力在加强(5)多功能性在显现(6)自控技术在提高其中自由断面的悬臂式巷道掘进机从上世纪四十年代产生至今，已有五十多年的发展历史，目前掘进机的截割功率为100—408kw，机重24—160t，平均日掘进进尺7—8nl，最大掘进能力达20—30m／d．目前，国内煤矿用机型，中型机以AM一50、SIO0为代表，其截割功率为100kw，机重25t；重型机以EBH132(截割功率132kw、机重36t)、EBJ160(截割功率160kw、机重50t)为代表。
掘进机的截割头有横轴式和纵轴式两种形式，横轴式截割头一般用于软岩掘进，纵轴式截割头则多用于硬岩掘进。
截齿的选择原来虽主要依靠经验，但目前已可以通过试验台测试来准确选择。
截齿在掘进过程中破碎煤岩时，其上受到的应力会部分转化为能量，故研制新的刀头合金材料一直是截齿的发展方向。
截割速度是影响掘进机掘进能力和截齿寿命的重要参数。
纵轴式截割头的截割速度低于横轴式截割头的截割速度，目前掘进机的截割速度多为2．5—3．5m／s。
