航空发动机结构设计

航空发动机主要部件介绍航空发动机是飞机的核心动力装置，它由许多主要部件组成。

这些部件的设计和功能各不相同，但它们协同工作，确保发动机正常运行，为飞机提供足够的推力。

在本文中，我们将介绍航空发动机的一些重要部件。

1. 压气机：压气机是航空发动机的关键组件之一。

它负责将大气中的空气压缩，以提高空气的密度和压力。

压缩后的空气将被送入燃烧室，与燃料混合并燃烧，产生高温高压的气体流。

2. 燃烧室：燃烧室是将燃料与压缩空气混合并点燃的地方。

在燃烧过程中，燃料释放的能量被转化为高温高压的气体，推动涡轮旋转，进一步增加压缩空气的温度和压力。

3. 涡轮：涡轮是发动机中的关键部件之一，由高温高压气体流推动旋转。

涡轮通常由压气机和涡轮机组成，它们通过一根轴相连。

压气机的旋转使空气被压缩和推送，而涡轮机则从高温高压气体中获得能量，推动压气机的旋转。

4. 推力装置：推力装置是将发动机产生的推力传递给飞机的装置。

在喷气式发动机中，推力装置通常是喷嘴。

高温高压的气体通过喷嘴喷出，产生反作用力，推动飞机向前飞行。

在螺旋桨发动机中，推力装置是螺旋桨，它通过旋转产生推力。

5. 空气滤清器：空气滤清器用于过滤进入发动机的空气，以防止杂质和颗粒物进入发动机内部。

这些杂质和颗粒物可能会损坏发动机的关键部件，影响发动机性能和寿命。

因此，空气滤清器对于发动机的正常运行非常重要。

6. 润滑系统：润滑系统用于减少发动机内部摩擦和磨损，确保发动机各部件的正常运转。

润滑系统通过向关键部件提供润滑油来形成润滑膜，减少摩擦和磨损。

这有助于延长发动机的使用寿命并提高其效率。

7. 点火系统：点火系统用于点燃燃料和空气混合物，开始燃烧过程。

它通常由点火塞和点火线组成。

点火塞通过产生电火花，在燃烧室内点燃燃料和空气混合物。

点火系统的可靠性对于发动机的正常运行至关重要。

8. 冷却系统：冷却系统用于冷却发动机的关键部件，如涡轮和燃烧室。

高温会导致这些部件的损坏，因此冷却系统通过循环冷却液体或空气来控制温度。

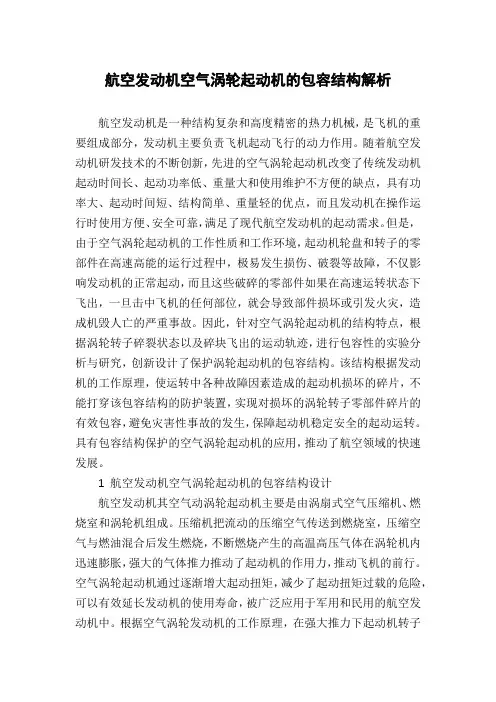

航空发动机空气涡轮起动机的包容结构解析航空发动机是一种结构复杂和高度精密的热力机械，是飞机的重要组成部分，发动机主要负责飞机起动飞行的动力作用。

随着航空发动机研发技术的不断创新，先进的空气涡轮起动机改变了传统发动机起动时间长、起动功率低、重量大和使用维护不方便的缺点，具有功率大、起动时间短、结构简单、重量轻的优点，而且发动机在操作运行时使用方便、安全可靠，满足了现代航空发动机的起动需求。

但是，由于空气涡轮起动机的工作性质和工作环境，起动机轮盘和转子的零部件在高速高能的运行过程中，极易发生损伤、破裂等故障，不仅影响发动机的正常起动，而且这些破碎的零部件如果在高速运转状态下飞出，一旦击中飞机的任何部位，就会导致部件损坏或引发火灾，造成机毁人亡的严重事故。

因此，针对空气涡轮起动机的结构特点，根据涡轮转子碎裂状态以及碎块飞出的运动轨迹，进行包容性的实验分析与研究，创新设计了保护涡轮起动机的包容结构。

该结构根据发动机的工作原理，使运转中各种故障因素造成的起动机损坏的碎片，不能打穿该包容结构的防护装置，实现对损坏的涡轮转子零部件碎片的有效包容，避免灾害性事故的发生，保障起动机稳定安全的起动运转。

具有包容结构保护的空气涡轮起动机的应用，推动了航空领域的快速发展。

1 航空发动机空气涡轮起动机的包容结构设计航空发动机其空气动涡轮起动机主要是由涡扇式空气压缩机、燃烧室和涡轮机组成。

压缩机把流动的压缩空气传送到燃烧室，压缩空气与燃油混合后发生燃烧，不断燃烧产生的高温高压气体在涡轮机内迅速膨胀，强大的气体推力推动了起动机的作用力，推动飞机的前行。

空气涡轮起动机通过逐渐增大起动扭矩，减少了起动扭矩过载的危险，可以有效延长发动机的使用寿命，被广泛应用于军用和民用的航空发动机中。

根据空气涡轮发动机的工作原理，在强大推力下起动机转子高速运转时的状态，设计了保护起动机的包容结构，对涡轮转子零部件因各种因素在该转速工作状态下发生损坏时，把零件碎片进行包容，使破损的碎片不能打穿飞出包容装置，图1所示为包容性设计。

航空发动机组成航空发动机是航空器的核心部件，它由许多不同的部件组成，本文将详细介绍航空发动机的组成部分。

1. 压气机（Compressor）压气机是发动机最重要的部分之一，它将大量的空气压缩，使其能够进入燃烧室进行燃烧，并提供发动机所需的能量。

压气机分为多级压缩机和单级压缩机两种，多级压缩机通常用于高涵道比发动机中。

2. 燃烧室（Combustion chamber）燃烧室是发动机的核心部分，燃烧室内的燃料和空气混合后进行燃烧，释放出能量，并将高温高压的燃气推向涡轮。

燃烧室的结构和设计非常重要，它必须能够承受高温高压的燃气冲击，并且不能泄漏燃气。

3. 涡轮（Turbine）涡轮是由燃烧室排放的高温高压燃气驱动的旋转部件，其主要作用是带动压气机和辅助系统。

涡轮组件由高温合金制成，以耐受高温高压燃气的腐蚀和热膨胀。

4. 喷嘴（Nozzle）喷嘴是将高温高压的燃气喷出并加速的部件，喷嘴的设计可以调节排出的燃气速度和方向，以提高发动机效率和推力。

5. 空气滤清器（Air filter）空气滤清器是防止杂质和颗粒进入发动机的部件，它非常重要，因为它可以减少发动机受损的可能性，同时保持发动机的效率。

6. 冷却系统（Cooling system）冷却系统主要是用于防止发动机过热，降温的部件。

发动机需要保持适当的温度，以防止过热和机件熔化。

冷却系统包括油冷却器、气冷器、水冷却器等不同类型的部件。

油系统主要是用于润滑发动机各个部件的部件，以减少磨损和摩擦，保持发动机运转顺畅。

油系统也可以帮助冷却发动机和清除发动机内的杂质和污垢。

燃油系统主要是提供发动机燃料，以支持燃烧室中的燃烧过程。

燃油系统包括供油系统、燃油过滤器、燃油控制阀等部件。

驱动系统是将发动机的动力传递给飞机的部件，这包括传动轴、耦合件、万向节等。

驱动系统必须能够承载发动机的高速旋转和飞机的复杂运动。

辅助系统是支持发动机正常运行的部件，这包括引气系统、启动系统、起飞和着陆制动系统等。

航空发动机设计手册第11册第一章前言1.1简介航空发动机是飞机最重要的部件之一，它的设计和性能直接影响飞机的飞行性能和经济性。

航空发动机设计手册第11册是对航空发动机设计的详细介绍，旨在帮助设计师更好地理解发动机设计的原理和方法。

1.2编写目的本手册旨在系统地介绍航空发动机的设计原理、方法和技术，全面而深入地探讨发动机设计中的关键问题。

通过本手册的学习，读者将能够掌握航空发动机设计的基本知识，提高设计水平，为飞机设计和研发工作提供技术支持。

1.3适用范围本手册适用于航空发动机设计领域的专业技术人员和工程师，也可供相关专业的学生参考。

内容包括航空发动机设计的基本原理、气动、机械、热力等相关知识，还包括先进发动机技术和发展趋势的介绍。

第二章发动机设计基础2.1发动机构成和工作原理航空发动机主要由进气系统、压气机、燃烧室、涡轮和喷气管道等部件组成，其工作原理是通过压气机将空气压缩后送入燃烧室燃烧，然后再通过涡轮转动，从而驱动喷气管道产生推力。

设计师需要深入了解每个部件的工作原理和设计特点，才能设计出高性能的发动机。

2.2发动机设计原理发动机的设计原理包括气动设计、机械设计、热力设计等方面。

气动设计是指通过流体动力学的原理，设计出具有良好气动性能的发动机气动外形，机械设计是指设计出具有高强度和轻量化的发动机机械结构，热力设计是指设计出具有高效率和低排放的发动机燃烧和涡轮系统。

设计师需要掌握这些设计原理，才能设计出性能卓越的发动机。

第三章发动机设计方法3.1发动机参数计算发动机设计的第一步是确定发动机的基本参数，包括推力、燃油消耗率、空气动力学性能等。

设计师需要通过理论计算和实验验证，确定这些参数的合理数值，作为设计的依据。

3.2发动机结构设计发动机的结构设计是指确定各个部件的尺寸、形状和材料，以满足发动机的性能和安全要求。

设计师需要考虑气动、机械和热力等多方面的因素，综合分析，确定最优的结构设计方案。

3.3发动机系统集成发动机系统包括进气系统、燃油系统、控制系统等多个子系统，设计师需要进行系统集成，使各个子系统协调工作，保证发动机的整体性能。

IAE国际航空发动机图文介绍-V2500系列发动机V2500发动机的起源则来自其股东公司的发动机，比如罗罗公司的RB211发动机和普惠公司的PW4000发动机。

V2500最引人注目的特点之一就是它的风扇叶片，而这也是一个很好的例子来说明其股东公司所贡献的已被验证的先进技术。

V2500采用的是由罗罗公司设计和发展的无凸台宽弦空心叶片。

它的制造是在两块钛合金薄板之间放入同样是用钛合金作成的蜂窝状结构的材料，然后通过活性扩散焊接的方法将其连成一体。

这种叶片以极轻的重量获得了极大的强度，可以抗击外来物的击伤。

另外，由于其宽弦叶片本身的性质，跑道上的细小碎片和尘土可以被甩到旁路管道，因此同普通窄弦叶片相比，它可以使由于外来物击伤而导致的发动机拆卸减少4倍。

当V2500开始进入服役时，这种独特的叶片已经在罗罗RB211系列发动机上积累了5年的经验。

到今天为至，这种空心结构的宽弦叶片已在全球累积了1亿小时的服务经验。

普惠公司的“浮壁”燃烧室是另外一项贡献给V2500的技术。

燃烧室壁是由金属层板外壳组成的，里面挂有合金扇形块。

这些扇形块 “浮”在它们和外壳之间的冷空气上。

这样的设计提高了冷却效率，消除了压力，并且这些铸件都可以单独更换，因而减少了维修费。

高效的燃油率也是V2500的一大特点：例如，在一架典型的A321飞机的运营中，V2500可比竞争者减少3％的燃油，相当于每年每架飞机可节省4100桶的燃油。

这种全面费用的降低得益于以下几个方面：升级的宽弦叶片使空气流量达到最大，阻力达到最小；10级高压压气机、2级高压涡轮和5级低压涡轮的应用都提高了效率。

A5 发动机统计数据：　在役的飞机数量：　发动机小时数：　发动机循环数：　最高发动机小时：　最高发动机循环：　超过 1129 架　超过 36,000,000 超过 19,000,000 46,263 25,017对于空客A319，A320和A321来说，没有比V2500系列发动机更好的动力装置选择。

常用航空发动机的结构与原理展开全文一、活塞式航空发动机为航空器提供飞行动力的往复式内燃机称为活塞式发动机。

发动机带动空气螺旋桨等推进器旋转产生推进力。

活塞式发动机由汽缸、活塞以及把活塞的往复运动转变为曲轴旋转运动的曲柄连杆机构等主要部分组成。

曲柄连接着螺旋桨，螺旋桨随着曲柄转动而转动，曲轴则支承在轴承上。

汽缸上装有进气门和排气门" 进气门是控制空气和汽油的混合气进入的零件，汽油燃烧完以后有排气门排出。

活塞式航空发动机是一种四冲程、电嘴点火的汽油发动机。

曲轴转动两圈，每个活塞在汽缸内往复运动4次，每次称1个冲程。

4个冲程依次为吸气、压缩、膨胀（作功）和排气，合起来形成1 个定容加热循环。

从1903年第一架飞机升空到第二次世界大战末期，所有飞机都用活塞式航空发动机作为动力装置。

20 世纪40年代中期，在军用飞机和大型民用机上，燃气涡轮发动机逐步取代了活塞式航空发动机，但小功率活塞式航空发动机比燃气涡轮发动机经济，在轻型低速飞机上仍得到应用。

二、燃气涡轮发动机由压气机、燃烧室和燃气涡轮组成的发动机称为燃气涡轮发动机。

它的优点是重量轻、体积小和运行平稳，广泛用作飞机和直升机的动力装置。

核心机：在燃气涡轮发动机中，由压气机、燃烧室和驱动压气机的燃气涡轮组成发动机的核心机。

空气在压气机中被压缩后，在燃烧室中与喷入的燃油混合燃烧，生成高温高压燃气驱动燃气涡轮作高速旋转，将燃气的部分能量转变为涡轮功。

涡轮带动压气机不断吸进空气并进行压缩，使核心机连续工作。

从燃气涡轮排出的燃气仍具有很高的压力和温度，经膨胀后释放出能量（称为可用能量）用于推进。

核心机不断输出具有一定可用能量的燃气，因此又称燃气发生器。

现代燃气涡轮发动机压气机的增压比（压气机出口空气总压与进口总压之比）范围为4-28，消耗功率可高达数十兆瓦（几万马力）。

燃气涡轮前的温度可达1200-1700K。

压气机分为离心式和轴流式两类，前者增压比低、直径大，仅用于小功率发动机；后者流量大、增压比高，应用广泛。

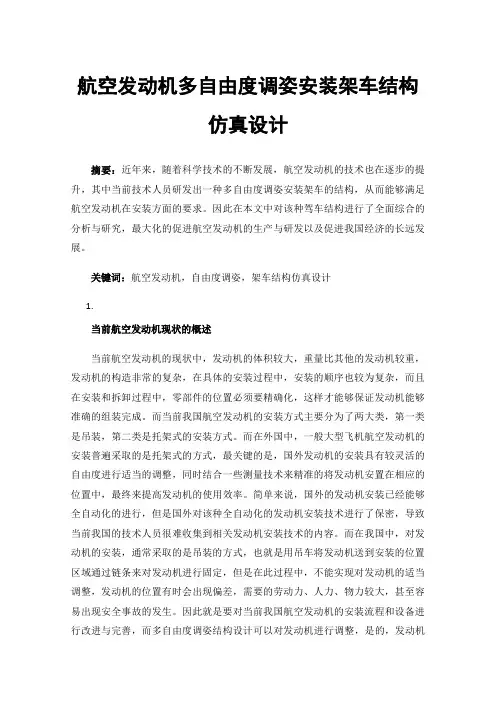

航空发动机多自由度调姿安装架车结构仿真设计摘要：近年来，随着科学技术的不断发展，航空发动机的技术也在逐步的提升，其中当前技术人员研发出一种多自由度调姿安装架车的结构，从而能够满足航空发动机在安装方面的要求。

因此在本文中对该种驾车结构进行了全面综合的分析与研究，最大化的促进航空发动机的生产与研发以及促进我国经济的长远发展。

关键词：航空发动机，自由度调姿，架车结构仿真设计1.当前航空发动机现状的概述当前航空发动机的现状中，发动机的体积较大，重量比其他的发动机较重，发动机的构造非常的复杂，在具体的安装过程中，安装的顺序也较为复杂，而且在安装和拆卸过程中，零部件的位置必须要精确化，这样才能够保证发动机能够准确的组装完成。

而当前我国航空发动机的安装方式主要分为了两大类，第一类是吊装，第二类是托架式的安装方式。

而在外国中，一般大型飞机航空发动机的安装普遍采取的是托架式的方式，最关键的是，国外发动机的安装具有较灵活的自由度进行适当的调整，同时结合一些测量技术来精准的将发动机安置在相应的位置中，最终来提高发动机的使用效率。

简单来说，国外的发动机安装已经能够全自动化的进行，但是国外对该种全自动化的发动机安装技术进行了保密，导致当前我国的技术人员很难收集到相关发动机安装技术的内容。

而在我国中，对发动机的安装，通常采取的是吊装的方式，也就是用吊车将发动机送到安装的位置区域通过链条来对发动机进行固定，但是在此过程中，不能实现对发动机的适当调整，发动机的位置有时会出现偏差，需要的劳动力、人力、物力较大，甚至容易出现安全事故的发生。

因此就是要对当前我国航空发动机的安装流程和设备进行改进与完善，而多自由度调姿结构设计可以对发动机进行调整，是的，发动机到达相应的位置区域中，便于发动机的运输和安装，从而保证航空发动机能够在短时间内快速，准确化的安装到相应的位置区域。

2.航空发动机安装架车的总体设计概述在该种发动机的安装架车的结构中。
