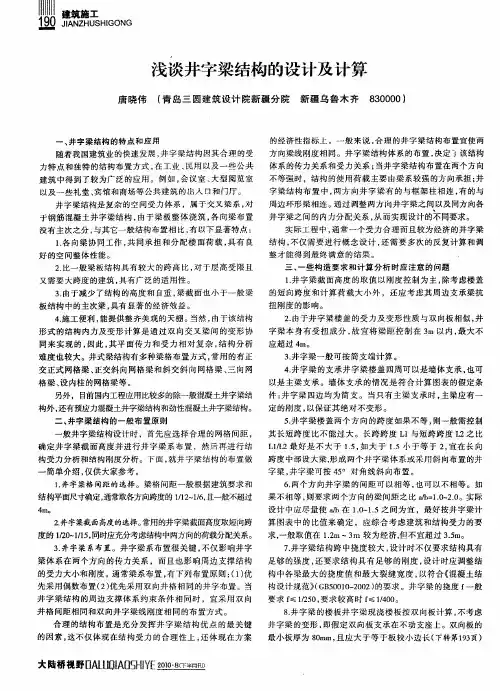

井字梁设计需注意的问题

于钢 筋混凝 土井字梁结构 ， 由于梁板整 体浇 筑 ， 向梁布 置 各
没有主次之分 ， 与其它一般结构 布置 相 比， 有以下显著特 点 ：
Ｉ各 向 梁 协 同 工 作 ， 同 承 担 和 分 配 楼 面 荷 载 ， 有 良 ． 共 具 好 的空 间 整 体 性 能 。
井字梁之间 的内力分 配关系 ， 从而实 现设计 的不 同要求 。
实 际工程中 ， 通常一 个受力合 理而且 较为经济 的井字梁 结构， 不仅需 要进行 概念 设计 ， 还需 要多 次 的反复计算 和调
整才能得到最终 满意 的结果 。
２ 比一般 梁板结构具有 较大 的跨高 比 ， 于层 高受 限且 ． 对 又需要 大跨 度的建筑 ， 具有广泛 的适用性 。 ３ 由于减少 了结构 的高度和 自重 ， ． 梁截 面也小 于一般梁
三 、 些 构 造 要 求 和 计 算 分 析 时 应 注 意 的 问题 一
１ 字梁截 面高度 的取值 以刚 度控制 为主 ， ． 井 除考虑楼 盖 的短向跨度 和计 算荷 载大小 外 ，还应 考虑 其周边 支承梁抗
扭 刚度的影 响。
板 结构 中的主次梁 ， 具有显著 的经济效益 。 ４施 工便利 ， ． 能提供整齐 美观 的天 棚。当然 ， 由于该结构
般井字梁结构设计 时 ，首先 应选择合 理的网格 间距 ，
其长短跨 度 比不能过 大 。长跨 跨度 Ｌ 与短 跨跨 度 Ｌ １ ２之 比
ＬＦ ． 好 是 不 大 于 １５ 如 大 于 １５小 于 等 于 ２ 宜 在 长 向 Ｉ２ 最 Ｉ ．， ． ， 跨 度 中部 设 大 梁 ， 成 两 个 井 字 梁 体 系 或 采 用 斜 向布 置 的井 形
随着我 国建筑业 的快速发展 ， 井字 梁结构 因其合理 的受

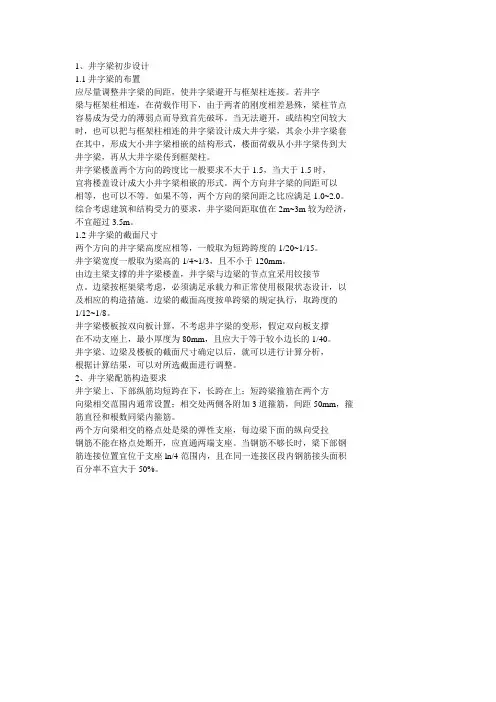

1、井字梁初步设计1.1井字梁的布置应尽量调整井字梁的间距，使井字梁避开与框架柱连接。

若井字梁与框架柱相连，在荷载作用下，由于两者的刚度相差悬殊，梁柱节点容易成为受力的薄弱点而导致首先破坏。

当无法避开，或结构空间较大时，也可以把与框架柱相连的井字梁设计成大井字梁，其余小井字梁套在其中，形成大小井字梁相嵌的结构形式，楼面荷载从小井字梁传到大井字梁，再从大井字梁传到框架柱。

井字梁楼盖两个方向的跨度比一般要求不大于1.5，当大于1.5时，宜将楼盖设计成大小井字梁相嵌的形式。

两个方向井字梁的间距可以相等，也可以不等。

如果不等，两个方向的梁间距之比应满足1.0~2.0。

综合考虑建筑和结构受力的要求，井字梁间距取值在2m~3m较为经济，不宜超过3.5m。

1.2井字梁的截面尺寸两个方向的井字梁高度应相等，一般取为短跨跨度的1/20~1/15。

井字梁宽度一般取为梁高的1/4~1/3，且不小于120mm。

由边主梁支撑的井字梁楼盖，井字梁与边梁的节点宜采用铰接节点。

边梁按框架梁考虑，必须满足承载力和正常使用极限状态设计，以及相应的构造措施。

边梁的截面高度按单跨梁的规定执行，取跨度的1/12~1/8。

井字梁楼板按双向板计算，不考虑井字梁的变形，假定双向板支撑在不动支座上，最小厚度为80mm，且应大于等于较小边长的1/40。

井字梁、边梁及楼板的截面尺寸确定以后，就可以进行计算分析，根据计算结果，可以对所选截面进行调整。

2、井字梁配筋构造要求井字梁上、下部纵筋均短跨在下，长跨在上；短跨梁箍筋在两个方向梁相交范围内通常设置；相交处两侧各附加3道箍筋，间距50mm，箍筋直径和根数同梁内箍筋。

两个方向梁相交的格点处是梁的弹性支座，每边梁下面的纵向受拉钢筋不能在格点处断开，应直通两端支座。

当钢筋不够长时，梁下部钢筋连接位置宜位于支座ln/4范围内，且在同一连接区段内钢筋接头面积百分率不宜大于50%。

井字梁结构设计简要分析【摘要】井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

又称交叉梁或格形梁。

本文从井字梁的截面尺寸选择、计算以及构造等方面对井字梁进行了总结和阐述，希望能对相关工程设计人员提供一些参考。

【关键词】井字梁；结构布置；计算与配筋Brief analysis on the design of well shaped beam StructureSun Qing-lin【Abstract】The beam is the beam is not divided into primary and secondary,the height of the beam,with the intersection,was a font.Cross beam or lattice beam.In this paper,the character ofthe beam is summarized and expounded from the aspects of the selection,calculation and construction of the section of the beam.【Keywords】Steel beam; Structural arrangement; Calculation and reinforcement【中图分类号】TU318【文献标识码】A【文章编号】1002-8544（2017）08-0006-021.采用井字梁结构的条件井字梁跨度一般不大于20m，用于建筑需要大空间且结构高度受限制或者建筑外观有该要求的情况，且两个方的向跨度应相等或相近。

如果两个方向的跨度不相等，则一般需控制其长短跨度之比≤1.5，如＞1.5且≤2，那就需要在长向跨度中部设大梁，从而形成两个井字梁体系或采用斜向布置的井字梁，斜向布置的井字梁可严格遵守45°对角线原则。

四川建筑科学研究BUI LDI NG SCIE NCE RESE ARCH OF SICH UAN 第28卷　第4期2002年12月收稿日期:2001209206;修回日期:2002201221作者简介:陆浩亮(1949—),男,上海人,工学硕士,副教授,一级注册结构工程师,主要从事有限元数值分析、建筑结构抗震及地下结构的教学和科研。

大跨度井字梁楼盖设计中应注意的问题陆浩亮,李思明,金国芳(同济大学土木工程学院,上海　200092)摘　要:某一幢大跨度井字梁楼,屋盖结构房屋的楼板、梁和墙体开裂,经现场检测和计算分析,结果表明,虽然梁、板和墙体等结构构件强度、变形均满足现行规范的要求,但由于大跨度井字梁转动变形的绝对值较大,致使与之相连的结构构件开裂损坏,应引起结构设计人员的注意。

关键词:大跨度井字梁;裂缝;挠度;转动中图分类号:T U375.1 文献标识码:A 文章编号:1008-1933(2002)04-0016-021　概况上海某研究所的图书情报楼是一幢二层楼的房屋,底层是学术报告厅,二层是图书阅览室,建于1993年。

建筑面积仅为700m 2,房屋的中间为跨度18m 的二层钢筋混凝土框架结构,楼、屋面采用井字梁结构,梁截面为350mm ×1400mm ,柱截面为400mm ×500mm (角柱500mm ×500mm )。

由于建筑造型的需要,每边加一个三角形砖墙承重小房间(结构平面如图1,2所示)。

图书情报楼投入使用后不久,陆续发现该房屋二层楼板、屋面板等局部开裂损坏,现场检测表明,结构材料强度均达到设计要求;房屋总沉降量也不大,且沉降也基本趋于稳定。

结构验算表明,梁、板、墙等结构构件的强度均满足现行规范要求。

那么,究竟是什么原因导致该房屋结构构件开裂损坏呢?2　结构损坏调查图书情报楼中间主体结构为正方形钢筋混凝土框架结构,各边附加一个三角形砖墙承重的砌体结构,形成多边形的平面形式。
