井字梁结构设计中的几个常见问题

文章编号:100926825(2006)1120044202钢筋混凝土井字梁设计中应注意的几个问题收稿日期:2005212202作者简介:刘永新(19732),男,工程师,重庆市涪陵区移民工程咨询中心,重庆　408000刘永新摘　要:从钢筋混凝土井字梁楼盖的构造、井字梁受力计算及配筋设计等几个方面探讨了钢筋混凝土井字梁设计中应注意的几个问题,以供工程设计人员参考。

关键词:井字梁,均布荷载,结构设计,配筋中图分类号:TU375.1文献标识码:A 钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式。

双向板是受弯构件,当其跨度增加时,相应板厚也随之加大。

但板下部受拉区的混凝土一般都不考虑它起作用,受拉主要靠下部钢筋承担。

因此,在双向板的跨度较大时,为了减轻板的自重,可以把板的下部受拉区的混凝土挖掉一部分,让受拉钢筋适当集中在几条线上,使钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成在两个方向形成井字式的区格梁,这两个方向的梁通常是等高的,不分主次梁,一般称这种双向梁为井字梁(或网格梁)。

井字梁的设计是工程设计人员经常遇到且又必须掌握的内容。

下面就对几个常见问题进行探讨。

1　井字梁楼盖构造面最下面的一层节点没有降温荷载作用,这与实际情况相符合。

4)位于梁及柱子边的节点应力值大于其他位置的节点应力,这是因为柱子和梁的约束作用,在柱子和梁边的顶板内会形成应力集中,造成温度应力变化较大,可能会超过混凝土的抗拉极限而导致结构物开裂。

另外,在ANSYS 数据中还看到在顶板中的结构转角处以及截面变化处因为结构的突变,也引起了应力集中现象。

5　混凝土超长结构无缝设计1)通过ANSYS 计算结果可以看出,在降温荷载作用下整个顶板内都表现为拉应力,而一旦拉应力超过混凝土的抗拉强度,即会出现混凝土被拉坏,出现裂缝。

这是因为,当结构周围的气温变化时,顶板和梁都产生温度变形。

顶板直接与上面的覆土接触,而且顶板的厚度较小,远小于梁的厚度,所以整个截面紧随外界气温变化而变化,而梁的温度变形滞后于顶板,从而变形引起约束应力,顶板内呈拉应力,梁内呈压应力。

浅谈解决井字梁结构设计中的常见问题作者：曲德翔来源：《农家科技下旬刊》2014年第12期摘要：随着我国建筑行业的进一步发展，井字梁结构在施工建筑中被广泛应用。

本文从井字梁的结构特点和设计原则入手，讲述井字梁的结构布置形式并分析其中的斜放井字梁的工程应用，深入探讨一下井字梁结构设计中的几个常见问题。

关键词：井字梁；结构设计；问题一、井字梁的结构特点和设计原则1.井字梁的结构特点。

井字梁结构由钢筋混凝土双向板演变而来，如同双向板具有的随跨度增加厚度相应增加的特性，井字梁的板厚具有相同的特征。

随着双向板板厚增加到一定程度时，其下部的受拉区混凝土会被拉裂，为了避免这种情况发生，一般在设计时会选择挖去受拉区的一部分混凝土，然后把受拉区的钢筋聚集在几条线上，此时的双向板便转化成了井字梁。

井字梁有以下结构特点：（1）具有较大的跨高比，适用于层高受限制，且大跨度的建筑物；（2）降低了结构自重和工程造价；（3）井字梁结构形成规则的梁格，造型美观。

2.井字梁的设计原则（1）在井字梁的设计过程中要遵循以下几个原则：1）当出现井字梁楼盖两个方向跨度不等时，要控制两个方向的跨度比不超过1.5，如果跨度比超过1.5，应该在长向跨度中部设置大梁，形成两个井字梁体系。

2）井字梁周围梁端扭矩值范围是跨度的1/5～1/4，在这个范围内，要采取适当的抗扭措施。

3）一般情况下，若井字梁周围有柱位的时候，要调整井字梁间距来避开柱位，靠近柱位的区格板做加强处理。

4）根据建筑的要求和结构平面尺寸来确定井字梁梁格的间距，同时，综合考虑经济效益，井字梁梁格间距应取跨度的1/12～1/6，最大不超过4m。

5）在梁高不变的前提下，梁截面尺寸不够时可适当加大梁宽。

和柱相连接的边梁或者井字梁按照框架梁考虑，要满足抗震受力要求（抗扭、抗弯、抗剪）和其他相关构造要求。

（2）井字梁在设计中必须注意以下两点：1）梁格方向梁交点的格点处，为了保证与双向板配筋的方向相同，短跨度方向梁下面纵向受拉钢筋要放在长跨度方向梁下面纵向受拉钢筋下面。

浅谈井字梁设计中的几个常见问题摘要：钢筋混凝土井字梁具有为建筑提供更大空间的优点，因此得到广泛应用，试就钢筋混凝土井字梁设计中井字梁楼盖的构造、荷载计算、配筋设计等几个问题加以探讨。

关键词：井字梁；配筋；构造前言钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式。

双向板是曼弯构件，当其跨度增加时，相应板厚也随之加大。

但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。

因此，在板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁（或网格梁）。

井字梁的设计是工程设计人员经常遇到且又必须掌握的内容。

下面就对几个常见问题进行探讨：1 楼盖构造1．1采用井字梁楼盖的平面结构跨度宜为8~24m，两向跨度应相等或相近，对于正交井字梁楼盖，长向跨度与短向跨度的比值应大于1．5，否则应在长向上加设大梁而形成两个井字梁体系，或采用斜交网格的井字梁体系。

1．2井字梁楼盖中区格尺寸的取值应综合考虑建筑和结构受力的要求，一般为1.2~3m较为经济，且a/b≈1。

1．3井字梁楼盖混凝土强度等级应大于C20，为了避免和减小楼盖混凝土收缩裂缝，其强度不宜过高，跨度较大时一般宜采用C30。

1．4井字梁和支承边梁的相交节点宜采用铰接节点，边梁刚度应足够大，并采取相应的构造措施；若采用刚接节点，则边梁需进行抗扭强度和刚度计算，边梁截面高度宜比井字梁高出20％~30％。

1．5与柱连接的井字梁或边梁按框架考虑，满足受力和构造要求，若梁截面不足，则梁高不变，适当增大梁宽。

1．6井字梁采用弹性方法计算，挠度值不宜过大，设计时应控制在L/300~L/400（L为短向跨度）以内。

当楼盖跨度较大时，施工时可预先起拱，以减小其挠度。

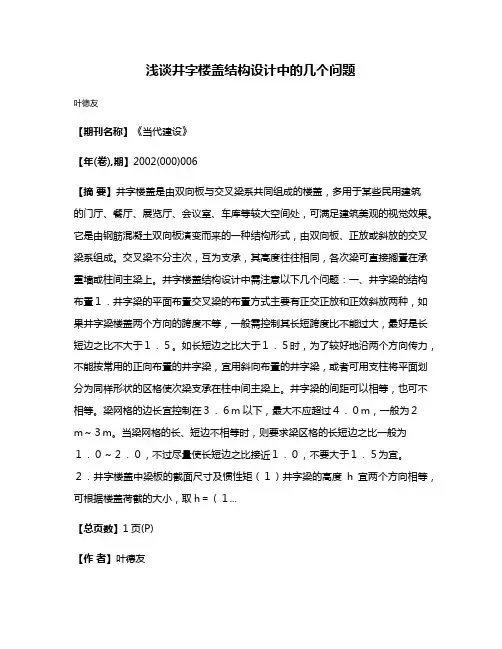

浅谈井字楼盖结构设计中的几个问题叶德友【期刊名称】《当代建设》【年(卷),期】2002(000)006【摘要】井字楼盖是由双向板与交叉梁系共同组成的楼盖，多用于某些民用建筑的门厅、餐厅、展览厅、会议室、车库等较大空间处，可满足建筑美观的视觉效果。

它是由钢筋混凝土双向板演变而来的一种结构形式，由双向板、正放或斜放的交叉梁系组成。

交叉梁不分主次，互为支承，其高度往往相同，各次梁可直接搁置在承重墙或柱间主梁上。

井字楼盖结构设计中需注意以下几个问题：一、井字梁的结构布置１．井字梁的平面布置交叉梁的布置方式主要有正交正放和正效斜放两种，如果井字梁楼盖两个方向的跨度不等，一般需控制其长短跨度比不能过大，最好是长短边之比不大于１．５。

如长短边之比大于１．５时，为了较好地沿两个方向传力，不能按常用的正向布置的井字梁，宜用斜向布置的井字梁，或者可用支柱将平面划分为同样形状的区格使次梁支承在柱中间主梁上。

井字梁的间距可以相等，也可不相等。

梁网格的边长宜控制在３．６m以下，最大不应超过４．０m，一般为２m～３m。

当梁网格的长、短边不相等时，则要求梁区格的长短边之比一般为１．０～２．０，不过尽量使长短边之比接近１．０，不要大于１．５为宜。

２．井字楼盖中梁板的截面尺寸及惯性矩（１）井字梁的高度h宜两个方向相等，可根据楼盖荷截的大小，取h＝（１...【总页数】1页(P)【作者】叶德友【作者单位】六安市建筑勘察设计院【正文语种】中文【中图分类】TU318【相关文献】1.关于井字梁结构设计中的几个问题 [J], 陈增开2.井字梁楼盖中的井字梁是否需要避开框架柱 [J], 陈石坚3.井字梁楼盖与密肋楼盖技术经济上的比较 [J], 郑泳杰4.框架结构中楼盖采用井字梁的工程结构设计 [J], 李德明5.框架结构中楼盖采用井字梁的工程结构设计 [J], 丁佳豪;李化明;孟祥华因版权原因，仅展示原文概要，查看原文内容请购买。

井字梁结构设计中若干重要问题的分析摘要：井字梁以其良好的结构设计和受力特征在工程施工中获得了广泛的应用，出现了众多形式的井字梁种类和应用模式。

本文主要分析了井字梁在结构设计中的相关若干重要问题，在简要地概述了井字梁及其应用基本概况的基础上，探讨了井字梁的结构特点、设计中需要遵守的若干重要原则以及其截面尺寸的确定方法。

关键词：井字梁斜放正交结构设计工程应用分析Abstract: the ribbed beams with its good structure design and in engineering construction force characteristic for a wide range of applications, such as the emergence of numerous forms of ribbed beams types and application mode. This paper mainly analyzes the ribbed beams in the structural design of the related some important problems, the article briefly summarizes the ribbed beams and application based on the basic situation, this paper discusses the ribbed beams in the design of the structure characteristics, the need to comply with some important principles and the method to determine the sectional dimensions.Keywords: ribbed beams inclined put structure design engineering application analysis of orthogonal中图分类号：S611文献标识码：A 文章编号：一、井字梁概述及其在目前工程中的应用状况井字梁是同一平面内由一组相互正交或斜交的梁所组成的工程结构构件，它的基本特征是梁与梁之间没有主次之分、高度大致相当、同位相交且呈井字型，常见的梁间距一般为3米左右，井字梁一般又称作交叉梁或格形梁。

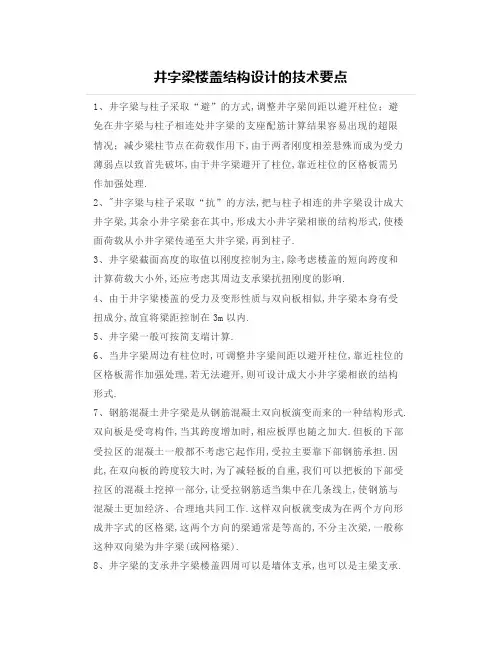

井字梁楼盖结构设计的技术要点1、井字梁与柱子采取“避”的方式,调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下,由于两者刚度相差悬殊而成为受力薄弱点以致首先破坏,由于井字梁避开了柱位,靠近柱位的区格板需另作加强处理.2、"井字梁与柱子采取“抗”的方法,把与柱子相连的井字梁设计成大井字梁,其余小井字梁套在其中,形成大小井字梁相嵌的结构形式,使楼面荷载从小井字梁传递至大井字梁,再到柱子.3、井字梁截面高度的取值以刚度控制为主,除考虑楼盖的短向跨度和计算荷载大小外,还应考虑其周边支承梁抗扭刚度的影响.4、由于井字梁楼盖的受力及变形性质与双向板相似,井字梁本身有受扭成分,故宜将梁距控制在3m以内.5、井字梁一般可按简支端计算.6、当井字梁周边有柱位时,可调整井字梁间距以避开柱位,靠近柱位的区格板需作加强处理,若无法避开,则可设计成大小井字梁相嵌的结构形式.7、钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式.双向板是受弯构件,当其跨度增加时,相应板厚也随之加大.但板的下部受拉区的混凝土一般都不考虑它起作用,受拉主要靠下部钢筋承担.因此,在双向板的跨度较大时,为了减轻板的自重,我们可以把板的下部受拉区的混凝土挖掉一部分,让受拉钢筋适当集中在几条线上,使钢筋与混凝土更加经济、合理地共同工作.这样双向板就变成为在两个方向形成井字式的区格梁,这两个方向的梁通常是等高的,不分主次梁,一般称这种双向梁为井字梁(或网格梁).8、井字梁的支承井字梁楼盖四周可以是墙体支承,也可以是主梁支承.墙体支承的情况是符合计算图表的假定条件：井字梁四边均为简支.当只有主梁支承时,主梁应有一定的刚度,以保证其绝对不变形.9、井字梁楼盖两个方向的跨度如果不等,则一般需控制其长短跨度比不能过大.长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5,如大于1.5小于等于2,宜在长向跨度中部设大梁,形成两个井字梁体系或采用斜向布置的井字梁,井字梁可按45°对角线斜向布置.10、两个方向井字梁的间距可以相等,也可以不相等.如果不相等,则要求两个方向的梁间距之比a/b=1.0~2.0.实际设计中应尽量使a/b在1.0~1.5之间为宜,最好按井字梁计算图表中的比值来确定,应综合考虑建筑和结构受力的要求,一般取值在12～3ｍ较为经济,但不宜超过3.5ｍ.11、两个方向井字梁的高度h应相等,可根据楼盖荷载的大小,取h=L2/20,但最小h不得小于短跨跨度1/30.12、梁宽=取梁高1/3（h较小时）1/4（h较大时）,但梁宽不宜小于120mm.13、井字梁的挠度f一般要求f≤1/250,要求较高时f≤1/400.14、井字梁的楼板井字梁现浇楼板按双向板计算,不考虑井字梁的变形,即假定双向板支承在不动支座上.双向板的最小板厚为80mm,且应大于等于板较小边长的1/40.15、井字梁的配筋井字梁的配筋和一般梁的配筋基本上要求相同.但在设计中必须注意以下几点：a.在两个方向梁交点的格点处,短跨度方向梁下面的纵向受拉钢筋应放在长跨度方向梁下面的纵向受拉钢筋的下面,这与双向板的配筋方向相同.b.在两个方向梁交点的格点处不能看成是梁的一般支座,而是梁的弹性支座,梁只有在两端支承处的两个支座.因此,两个方向的梁在布筋时,梁下面的纵向受拉钢筋不能在格点处断开,而应直通两端支座.钢筋不够长时,必须采用焊接,其焊接质量必须符合有关规范要求.C.由于两个方向的梁并非主、次梁结构,所以两个方向的梁在格点处不必设附加横向钢筋.但是在格点处,两个方向的梁在其上部应配置适量的构造负钢筋,不宜少于2根Ф12,以防在荷载不均匀分布时可能产生的负弯矩,这种负钢筋一般相当于其下部纵向受拉钢筋的1/3.16、井字梁楼盖的混凝土强度等级不应低于Ｃ20.为了避免和减小楼盖混凝土的收缩裂缝,混凝土的强度等级不宜太高.17、井字梁和边梁的节点宜采用铰接节点,但边梁的刚度仍要足够大,并采取相应的构造措施.若采用刚接节点,边梁需进行抗扭强度和刚度计算.边梁的截面高度大于或等于井字梁的截面高度,并最好大于井字梁高度的20%～30%.18、与柱连接的井字梁或边梁按框架梁考虑,必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求.梁截面尺寸不够时,梁高不变,可适当加大梁宽.19、对于边梁截面高度的选取,应按单跨梁的规定执行,一般可取ｈ=Ｌ/8～Ｌ/12(Ｌ为边梁跨度).梁柱截面及区格尺寸确定后可进行计算,根据计算情况,对截面再作适当调整.20、在边梁内应按计算配置附加的抗扭纵筋和箍筋,以满足边梁的延性和裂缝宽度限制要求.21、在节点两边,边梁要增设附加吊筋或吊箍,将交叉梁的全部支座反力传到边梁的受压区;在楼面梁端部(一倍梁高的范围)需加密箍筋,且不少于Φ8@100.22、井字梁最大扭矩的位置,一般情况下四角处梁端扭矩较大,其范围约为跨度的1/4～1/5.建议在此范围内适当加强抗扭措施井式梁板结构的布置方式：井式梁板结构的布置一般有以下五种,下面分别于以说明.1）、正式网格梁网格梁的方向与屋盖或楼板矩形平面两边相平行.正向网格梁宜用于长边与短边之比不大于1.5的平面,且长边与短边尺寸越接近越好2）、斜向网格梁当屋盖或楼盖矩形平面长边与短边之比大于1.5时,为提高各项梁承受荷载的效率,应将井式梁斜向布置.该布置的结构平面中部双向梁均为等长度等效率,于矩形平面的长度无关.当斜向网格梁用于长边与短边尺寸较接近的情况,平面四角的梁短而刚度大,对长梁起到弹性支承的作用,有利于长边受力.为构造及计算方便,斜向梁的布置应与矩形平面的纵横轴对称,两向梁的交角可以是正交也可以是斜交.此外斜向矩形网格对不规则平面也有较大的适应性.3）、三向网格梁当楼盖或屋盖的平面为三角形或六边形时,可采用三向网格梁.这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点. 4）、设内柱的网格梁当楼盖或屋盖采用设内柱的井式梁时,一般情况沿柱网双向布置主梁,再在主梁网格内布置次梁,主次梁高度可以相等也可以不等.5）、有外伸悬挑的网格梁单跨简支或多跨连续的井式梁板有时可采用有外伸悬挑的网格梁.这种布置方式可减少网格梁的跨中弯矩和挠度.。

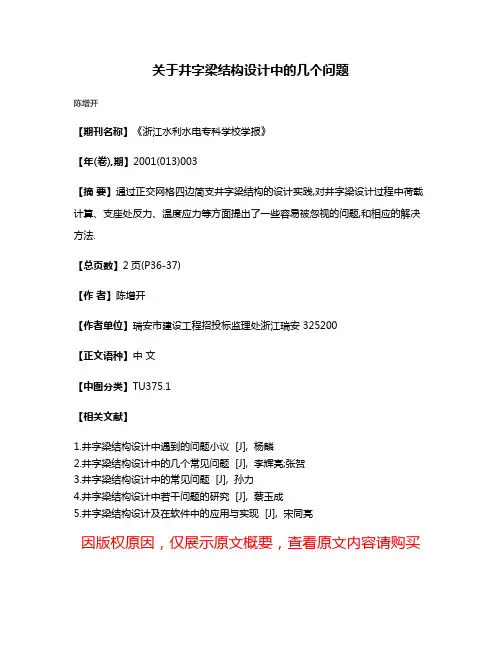

关于井字梁结构设计中的几个问题
陈增开
【期刊名称】《浙江水利水电专科学校学报》
【年(卷),期】2001(013)003
【摘要】通过正交网格四边简支井字梁结构的设计实践,对井字梁设计过程中荷载计算、支座处反力、温度应力等方面提出了一些容易被忽视的问题,和相应的解决方法.
【总页数】2页(P36-37)
【作者】陈增开
【作者单位】瑞安市建设工程招投标监理处浙江瑞安 325200
【正文语种】中文
【中图分类】TU375.1
【相关文献】
1.井字梁结构设计中遇到的问题小议 [J], 杨麟
2.井字梁结构设计中的几个常见问题 [J], 李辉亮;张贺
3.井字梁结构设计中的常见问题 [J], 孙力
4.井字梁结构设计中若干问题的研究 [J], 蔡玉成
5.井字梁结构设计及在软件中的应用与实现 [J], 宋同亮
因版权原因，仅展示原文概要，查看原文内容请购买。

井字梁设计中必须注意要点井字梁作为一种常见的建筑结构，其设计中必须注意一些关键要点，以确保其强度、稳定性和安全性。

本文将介绍井字梁设计中的必须注意要点。

一、荷载计算在进行井字梁设计时，必须考虑荷载的计算。

荷载包括自身重量、其他结构物的重量、风荷载、地震荷载等。

在荷载计算过程中，需要慎重考虑每个构件的荷载分配，以达到平衡，确保井字梁的强度和稳定性。

二、材料选择井字梁的强度和稳定性与所选材料的质量密切相关。

因此，在进行井字梁设计时，必须选择高品质、高强度的材料，如钢材、混凝土等。

材料的选择应考虑到各种因素，如气候、环境和荷载等。

三、梁的几何形状井字梁的几何形状对于其强度和稳定性也很重要。

设计中必须考虑梁的截面形状和尺寸，以最大程度地减少弯曲和变形。

梁的截面形状应该是对称的，并且应尽量使用圆形或方形的截面形状。

此外，梁的高度和宽度比也应考虑到梁的荷载和跨度。

四、连接件的设计连接件是井字梁中很重要的组成部分，其设计必须符合强度和稳定性的要求。

连接件的设计应根据所选的材料进行选择，并考虑到所需的强度和刚度。

在连接件的选择和设计中，需要考虑到不同的环境和荷载条件，以确保井字梁的牢固稳定和耐用性。

五、构造过程中的注意事项在井字梁的构造过程中，需要考虑到一些关键要点。

在进行井字梁的拼装和安装时，应特别关注连接件的位置和强度。

装配中必须确保每个构件的牢固紧固，以确保井字梁的安全性。

此外，在井字梁的设计和构造过程中，还需要注意安全问题，以防止任何意外事故的发生。

综上所述，井字梁的设计必须关注荷载计算、材料选择、梁的几何形状、连接件的设计以及构造过程中注意事项。

只有在考虑到这些关键要点的情况下，才能设计出强度和稳定性能最佳的井字梁。

希望本文可以对井字梁的设计有所启示和帮助。

井字梁设计的常见问题解析摘要：井字梁结构能提供较大的建筑使用空间，在设计中应用非常广泛。

本文就井字梁设计原则、截面确定、挠度和配筋等方面的问题结合具体工程进行阐述，供大家参考。

关键词：井字梁;双向受力Abstract: Well-shaped beam structure can provide larger building space; it is very extensive in the design. In this paper, the girder design principle, cross section to define, deflection and reinforcement and other aspects combined with the specific project is discussed, for reference.Key words: cross beam; transverse stress1 前言为了满足建筑使用功能上对大空间房屋的要求，如门厅、餐厅、大教室和大会议室等，井字梁结构被广泛的应用于大跨度空间结构中。

井字梁在横纵两个方向上都有较大的刚度，其设计对整个建筑工程的设计质量有很大的影响，应给与充分重视。

2 井字梁结构特点钢筋混凝土井字梁是从双向板演变而来的一种结构形式。

当板跨增加时，板厚也应相应增加。

但是，板厚的增加使得自重加大，而板下部受拉区域的混凝土往往被拉裂而不能参与工作。

因此，为了减轻板的自重，把板下部受拉区混凝土去掉一部分，使其受拉钢筋集中在几条线上，使钢筋和混凝土更加经济、合理的共同工作。

这样双向板就变成了在两个方向形成的井字式区格的梁，两个方向的梁高相同，不分主次梁，共同工作，形成井字梁结构。

该结构形式具有较大的跨高比，适用于受层高限制且要求大跨度的建筑。

图1如图所示结构，顶部大空间为多功能报告厅，短向跨度为22.2米，长向跨度为25.8米，长短向之比约为1.15，双向受力。

关于井字梁设计中常见问题的分析要的投标技巧，从而确定工程投标报价。

不管中标与否都要进行总结，分析成败原因，对企业定额中不合理之处进行适当调整，为以后的投标奠定良好的基础。

３．２．开工前的成本管理工程开工前，施工企业要组织造价管理部门和项目经理部有关人员认真核对施工预算或中标预算，运用企业定额编制目标责任成本。

为了使控制成本具有具体目标，应把目标成本分解为劳材机等具体内容，作为工程成本控制的依据和对象。

有了目标成本，还必须建立严格的目标成本责任制，并落实到每个部门和每个参建人员，实行必要的奖惩考核制度。

３．３．施工中的成本管理在施工中，项目造价管理人员要按月做好成本原始资料的收集和整理工作，正确计算月度工程成本，并对实际成本与目标成本进行比较分析，看两者是否基本吻合。

如有偏差，特别是实际成本大于目标成本时，一定要引起项目部的高度重视，及时准确查明原因。

如人工费偏差，要查明是工资单价高了还是存在窝工现象；材料费偏差，是材料浪费还是采购价格偏高；分项工程费用偏差，是政策性亏损还是工程量发生了变化。

项目部要采取措施，控制费用支出减少材料浪费，及时办理有关签证，预防亏损；项目管理人员要善于对比企业定额中所标定的各项消耗标准，出现偏差时，造价管理人员要收集有关资料及时分析，适时调整企业定额。

４．结论：企业定额是工程量清单计价的工程造价管理模式的产物，也可以说它是工程量清单计价的工程造价管理中的一部分。

对企本身来说能促进企业技术的不断创新，提高企业管理水平，提高产品质量。

因此作为建筑市场主体之一的施工企业应该不失时机地抓紧企业定额的制定，以不低于成本价的合理报价参与市场的竞争。

参考文献［１］郭婧娟．工程造价管理．北京：清华大学出版社；北京交通大学．２００５．５［２］曾西芬．建立和完善企业定额重要性浅谈．中州建设．２００５．１１［３］黄晓红、邱世勋．浅谈工程量清单计价模式下的企业定额的编制．建筑企业管理．２００４．５［４］王俊林．论企业定额的编制与应用．工程造价管理．２００５．４［５］张宝红．在清单计缴模式中企业定额的地位、作用及编制．中国建设信息．２００５．９［６］田松花．论企业定额的编制与应用．山西建筑．２００５．２［７］甘裕新．企业定额的完善与应用管理．铁路工程造价管理．２００６．１［８］高宪梅．工程量清单模式下企业定额编制．福建建筑．２００６．２［９］席江桥．试论企业定额的编制与管理．工程造价管理．２００６．６［１０］叶亮晖．浅析企业定额的重要性及其编制方法．知识经济．２００６．５曾少如汕头市建筑设计院［摘要］钢筋混凝土井字梁是从双向板演变而来的一种结构形式，在当代建筑中应用的越来越广，本人结合设计实践对井字梁设计中的问题提出自己的看法，供广大某工程技术人员参考。

摘要：随着国内建筑行业的蓬勃发展，井字梁结构被广泛应用。

其结构布置方式和受力特性受到高度重视。

文章综述了井字梁结构特点及设计原则，以及井字梁的平面布置形式，并结合设计中经常遇到的问题进行了针对性的分析探讨。

关键词：井字梁；结构设计；平面布置；楼盖设计中图分类号：TU528文献标识码：A文章编号：1009-2374（2010）01-0140-02随着国内建筑业的蓬勃发展，井字梁结构被越来越多的采用，该种结构是由钢筋混凝土双向板演变而来，由于双向板为受弯构件，其跨度越大厚度也越大，同时一般不考虑双向板下部混凝土的抗拉能力，而将该部分拉应力由板下钢筋承担，因此设计过程中尤其是遇到大跨度时，为了减轻自重而将板下部受拉区混凝土挖去一部分，使受拉钢筋集中在双向相交的几条线上，然后增高其高度使其形成梁，从而实现钢筋与混凝土实现合理的共同作用，而若将板变为两个方向形成井字式区格梁板则成为双向板，即所说的井字梁或称网格梁。

井字梁结构设计对整个建筑工程设计质量产生很大影响，由于其独特的结构布置方式和受力特性而应在设计过程中受到充分重视。

一、结构特点及设计原则（一）结构特点由于井字梁是由双向板演变而来，因此其板厚具备双向板的随跨度增大厚度增加的特征，但若板厚增大到一定程度时下部受拉区混凝土往往被拉裂，因此在设计时一般挖去受拉区内部分混凝土，同时将受拉区钢筋集中在几条线上，经过“改造”的双向板即转化为井字梁。

该种结构形式具有较大的跨高比，因此在层高受限制的大跨度建筑物内比较适用；能够减轻结构自重，降低工程造价；该种结构能形成规则的梁格，造型美观，能提供美观的顶棚。

（二）井字梁的设计原则设计过程中若井字梁周围根据强度需要须设置柱子时，应通过调整梁间距的措施来避免梁柱发生冲突，同时应加强柱间的区格板；若井字梁楼盖不同方向的跨度不等时，则设计过程中应控制两个方向跨度比，该比值最好不超过１．５，若超过该值则应在长跨中部设置大梁以形成两个井字梁体系；井字梁梁格间距应根据建筑要求及结构平面尺寸确定，同时要综合考虑刚度和经济指标要求，通常取跨度的１／１２～１／６，并不宜超过４ｍ；通常情况下井字梁四周处梁端扭矩值最大，最大值范围一般为跨度的１／５～１／４之间，因此该范围内应适当采取抗扭措施。

由于井字梁在横纵两个方向都有较大的刚度，适用于使用上要求有较大空间的建筑，如民用房屋的门厅、餐厅、会议室和展览大厅等。

所以井字梁结构体系以其受力和布置方式的合理性，得到了广泛的应用，现介绍几种井字梁结构在设计中几个问题，供大家参考。

1 井字梁结构的特点：1.1 钢筋混凝土井字梁是从双向板演变而来的一种结构形式。

当其跨度增加时，板厚相应也随之加大。

但是，由于板厚而自重加大，而板下部受拉区域的混凝土往往被拉裂不能参见工作。

因此，在双向板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成为在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁。

1.2 能形成规则的梁格，顶棚较美观。

常用的梁格布置形式有：正交正放、正交斜放、斜交斜放等。

1.3 比一般梁板结构具有较大跨高比，较适用于受层高限制且要求大跨度的建筑。

2 井字梁结构的设计原则2.1 当井字梁周边有柱位时，可调整井字梁间距以避开柱位，靠近柱位的区格板需作加强处理，若无法避开，则可设计成大小井字梁相嵌的结构形式。

2.2 井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。

长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。

2.3 梁格间距的确定一般是根据建筑上的要求和具体的结构平面尺寸确定，通常取跨度的1/12~1/6，且一般不宜超过4m，同时还应综合考虑刚度和经济指标要求。

2.4 与柱连接的井字梁或边梁按框架梁考虑，必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求。

梁截面尺寸不够时，梁高不变，可适当加大梁宽。

2.5 井字梁最大扭矩的位置，一般情况下四角处梁端扭矩较大，其范围约为跨度的1/4～1/5。

井字梁结构设计中的几个常见问题0 引言由于井字梁在横纵两个方向都有较大的刚度，适用于使用上要求有较大空间的建筑，如民用房屋的门厅、餐厅、会议室和展览大厅等。

所以井字梁结构体系以其受力和布置方式的合理性，得到了广泛的应用，现介绍几种井字梁结构在设计中几个问题，供大家参考。

1 井字梁结构的特点：1.1 钢筋混凝土井字梁是从双向板演变而来的一种结构形式。

当其跨度增加时，板厚相应也随之加大。

但是，由于板厚而自重加大，而板下部受拉区域的混凝土往往被拉裂不能参见工作。

因此，在双向板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成为在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁。

1.2 能形成规则的梁格，顶棚较美观。

常用的梁格布置形式有：正交正放、正交斜放、斜交斜放等。

1.3 比一般梁板结构具有较大跨高比，较适用于受层高限制且要求大跨度的建筑。

2 井字梁结构的设计原则2.1 当井字梁周边有柱位时，可调整井字梁间距以避开柱位，靠近柱位的区格板需作加强处理，若无法避开，则可设计成大小井字梁相嵌的结构形式。

2.2 井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。

长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。

2.3 梁格间距的确定一般是根据建筑上的要求和具体的结构平面尺寸确定，通常取跨度的1/12~1/6，且一般不宜超过4m，同时还应综合考虑刚度和经济指标要求。

2.4 与柱连接的井字梁或边梁按框架梁考虑，必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求。

梁截面尺寸不够时，梁高不变，可适当加大梁宽。
