线槽安装施工方案及工艺方法

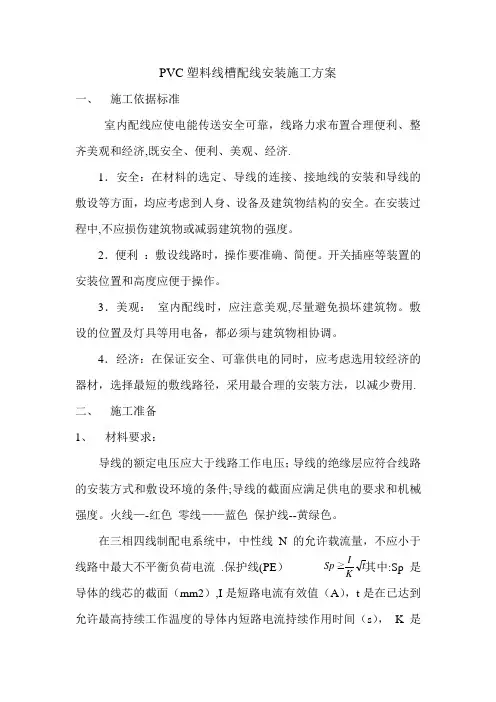

PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济,既安全、便利、美观、经济.1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。

在安装过程中,不应损伤建筑物或减弱建筑物的强度。

2．便利 ：敷设线路时，操作要准确、简便。

开关插座等装置的安装位置和高度应便于操作。

3．美观： 室内配线时，应注意美观,尽量避免损坏建筑物。

敷设的位置及灯具等用电备，都必须与建筑物相协调。

4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用.二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件;导线的截面应满足供电的要求和机械强度。

火线—-红色 零线——蓝色 保护线--黄绿色。

在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 .保护线(PE ） 其中:Sp 是导体的线芯的截面（mm2）,I 是短路电流有效值（A ），t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间（s ）， K 是t KI Sp ≥不同绝缘的计算系数。

查农网运行维护及检修表9—1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。

配线方式通过查农网运行维护及检修表9—1-4 选择木、塑料槽板配线,它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。

木槽板和塑料槽板，它们的安装方法基本相同,只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此,此次选择塑料槽板。

2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格（通常以矩形截面的长、宽来表示,弧形的用宽度表示）。

1 工程施工前准备工程施工前首先应进行充分的技术准备。

熟悉图纸及与工程有关的规范、标准等技术资料。

在施工前，必须仔细查阅其他专业的施工图纸，尤其是土建结构施工图、水、电、通风施工图。

在审图时，笔者建议不妨用比例尺在图纸上认真测量，为布线系统找出最合理的路由走向，这样既节省线缆的长度，又避免与其他专业管路发生冲突，由于电气专业管线不可避免的要与其他各专业管路交叉重叠，发生矛盾的现象，给土建专业带来地面超高等问题，这时需要布线施工方和其它专业施工方、甲方及监理方进行积极协调，确定合理、经济的布线路由。

工程施工前应仔细勘察现场，包括实际走线路由：需要考虑隐蔽性及对建筑物破坏（建筑结构特点）情况，在利用现有空间的同时，避开电源线与其它线路，特定的环境下是否对线缆进行必要的保护，施工的工作量和可行性（如打过墙眼、墙上开槽）等。

还要明确各工作区内信息插座的具体位置和安装方式，要充分考虑到甲方在施工当中及将来的应用当中可能发生的变化情况（如位置变动、数量变动等），工程施工前应对安装现场的环境条件进行检查。

不应在温度高，、灰尘多、存在有害气体、易爆等场所进行施工安装，还应避开有振动和强噪音、高低压变配电及强电干扰严重的场所。

同时房屋的设计应符合环保、消防、人防等规定。

工程施工前应对布线的器材进行检验。

各种管材的内壁应光滑、无毛刺、无裂缝，材质、规格、型号及孔径壁厚应符合设计文件的规定和质量标准。

编制施工方案、工程预算及材料清单。

根据实际勘查的情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要向监理部门申请，否则违反施工法规等。

整个规划及破坏程度说明最好经甲方及监理部门批准，修正规划。

在正式的有最终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用，提出预算和工期以及施工方案和安排。

实施方案中需要考虑用户方的配合程度，实施方案需要与用户方协商认可签字，并指定协调负责人员，指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理。

母线槽安装施工方案母线槽是一种用于室内电力输电的设备，其安装施工方案应包括以下几个步骤：1. 准备工作：首先，需要对母线槽的尺寸、型号和材质进行确认，并绘制安装图纸。

同时，对安装现场进行勘测，确定母线槽的敷设路径和具体位置，并清理安装区域，确保无碍。

2. 安装固定支架：根据绘制的安装图纸，选择合适的固定支架，并按照规定的间距进行安装。

支架的安装应牢固可靠，可以使用螺丝或焊接等方式固定在墙面或天花板上。

3. 敷设母线槽：将母线槽沿着预定的路径进行敷设，可以使用螺栓或焊接等方式将各节段连接起来，确保连接牢固。

在敷设过程中，需要注意保持母线槽的水平度和垂直度，以及避免与其他管线或设备发生冲突。

4. 安装连接件和附件：根据安装要求，安装母线槽的连接件和附件，例如弯头、分支箱等。

在安装连接件和附件时，应严格按照规范进行连接，确保连接紧密，并采取适当的防护措施，防止导电部分的暴露。

5. 进行接地和绝缘测试：在母线槽的安装完成后，需要对其进行接地和绝缘测试，以确保安装质量。

接地测试可以使用接地电阻测试仪进行，绝缘测试可以使用绝缘电阻测试仪进行。

测试结果应达到规定的标准要求。

6. 安装配电设备：在母线槽安装完成后，可以根据需要安装相应的配电设备，例如断路器、接触器等。

安装前应对配电设备进行检查和调试，并确保其与母线槽的连接牢固可靠。

7. 安全验收和维护：最后，对母线槽的安装进行安全验收，并制定相应的维护计划。

安全验收包括对母线槽的外观、连接件、接地和绝缘测试等进行检查。

维护计划应包括定期巡检、清洁和维修等内容，以确保母线槽的正常运行和安全使用。

总之，母线槽的安装施工方案应综合考虑安装条件、设备要求和施工工艺等因素，在保证安全和质量的前提下，合理进行施工，以确保母线槽的正常运行。

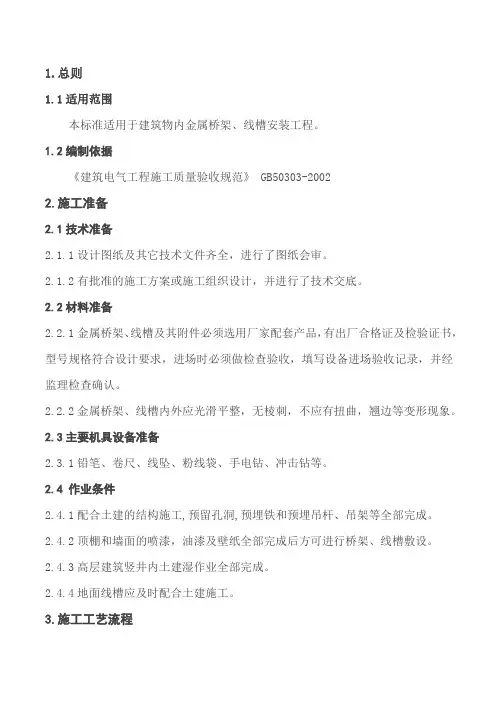

1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。

2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。

2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。

2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。

2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。

2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。

2.4.3高层建筑竖井内土建湿作业全部完成。

2.4.4地面线槽应及时配合土建施工。

3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。

3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。

3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
