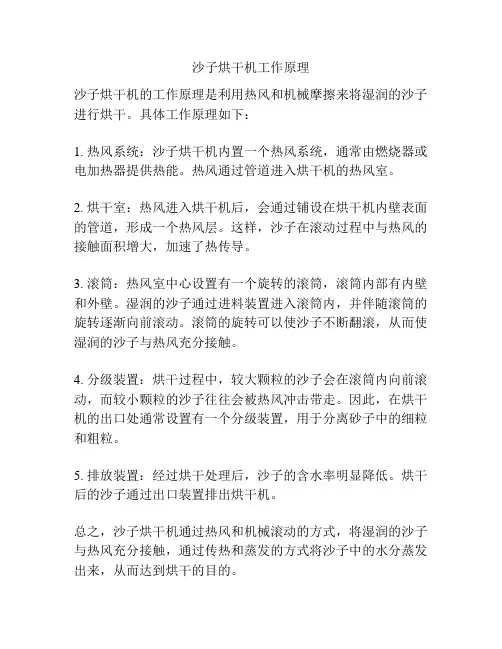

沙子烘干机工作原理
沙子烘干机的工作原理是利用热风和机械摩擦来将湿润的沙子进行烘干。

具体工作原理如下：
1. 热风系统：沙子烘干机内置一个热风系统，通常由燃烧器或电加热器提供热能。

热风通过管道进入烘干机的热风室。

2. 烘干室：热风进入烘干机后，会通过铺设在烘干机内壁表面的管道，形成一个热风层。

这样，沙子在滚动过程中与热风的接触面积增大，加速了热传导。

3. 滚筒：热风室中心设置有一个旋转的滚筒，滚筒内部有内壁和外壁。

湿润的沙子通过进料装置进入滚筒内，并伴随滚筒的旋转逐渐向前滚动。

滚筒的旋转可以使沙子不断翻滚，从而使湿润的沙子与热风充分接触。

4. 分级装置：烘干过程中，较大颗粒的沙子会在滚筒内向前滚动，而较小颗粒的沙子往往会被热风冲击带走。

因此，在烘干机的出口处通常设置有一个分级装置，用于分离砂子中的细粒和粗粒。

5. 排放装置：经过烘干处理后，沙子的含水率明显降低。

烘干后的沙子通过出口装置排出烘干机。

总之，沙子烘干机通过热风和机械滚动的方式，将湿润的沙子与热风充分接触，通过传热和蒸发的方式将沙子中的水分蒸发出来，从而达到烘干的目的。

D-36烘干机使用说明书1. 总 览本烘干机是C-LINE 洗碗机的配套产品，主要功能为将已冲洗完的餐具进行快速烘干，避免细菌再生，保证餐具清洁。

加热源为电加热管，以离心风机提供强劲风力形成暖风，将餐具上的水分强制风干，提高餐具的使用效率。

控制盒分线盒水箱线管温控器开关门板护板 洗室 保护罩图1 烘干机2. 安 装 当机器运到时，打开包装首先检查烘干机是否有变形与损坏,若发现机器有损坏，请保留包装物，并于15日内通知货运公司。

安装之前，请仔细阅读机器的标牌上的规格说明及说明书，以确定电源供应是否与机器要求相符。

电力系统图位于控制盒内，烘干机控制盒位于烘干机下部护板内。

烘干机使用380V 电源，是独立的外接电源，所以安装前应选好电闸的位置。

风机及电热管主电源均为380V, 且装入漏电保护器。

但控制电源（110V ）来自烘干机自带的变压器上，所以安装时要特别注意。

3. 基本参数V: 380V, I=14.5A, F=50HZ, PH=3体积（长*宽*高） 936*668*1890 (mm) 最大烘干量： 203筐／小时 （4000碟） 最大洗涤高度： 450mm电加热管功率： 2*4.5=9Kw 风机功率: 0.55Kw 4. 标准设备：风机：1台 电加热管：2组 控制开关：2个 温控器：1个 电器控制盒：1个z风机电压：频率相鼓风量(额定) 功率电流噪音380v 50Hz 3 2900m3/h 0.55kw 1.1A 67-74.8dB烘干机所用风机为离心鼓风机，结构紧凑而轻巧、噪音低、效率高。

风机的控制开关（110Ｖ），即烘干机的控制电源，来自烘干机上的变压器，所以烘干机主电源接通以后，控制电源同时接通。

为了有效的保护风机，防止风机过载，风机的主电路上安装了热过载继电器。

最大电流小于1.6A。

z电热管:电压功率抵抗值绝缘值耐压240v 4.5kw 17.77-26.03MΩ 4*104MΩ 1500v/10Ma,1sec本身额定电压为240V，故采用星形接法(如图2)，其控制开关位于烘干机侧面的控制面板上，即单独启动。

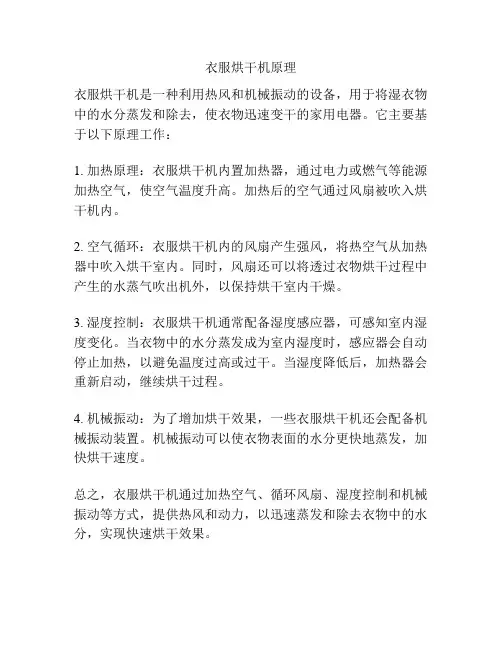

衣服烘干机原理
衣服烘干机是一种利用热风和机械振动的设备，用于将湿衣物中的水分蒸发和除去，使衣物迅速变干的家用电器。

它主要基于以下原理工作：
1. 加热原理：衣服烘干机内置加热器，通过电力或燃气等能源加热空气，使空气温度升高。

加热后的空气通过风扇被吹入烘干机内。

2. 空气循环：衣服烘干机内的风扇产生强风，将热空气从加热器中吹入烘干室内。

同时，风扇还可以将透过衣物烘干过程中产生的水蒸气吹出机外，以保持烘干室内干燥。

3. 湿度控制：衣服烘干机通常配备湿度感应器，可感知室内湿度变化。

当衣物中的水分蒸发成为室内湿度时，感应器会自动停止加热，以避免温度过高或过干。

当湿度降低后，加热器会重新启动，继续烘干过程。

4. 机械振动：为了增加烘干效果，一些衣服烘干机还会配备机械振动装置。

机械振动可以使衣物表面的水分更快地蒸发，加快烘干速度。

总之，衣服烘干机通过加热空气、循环风扇、湿度控制和机械振动等方式，提供热风和动力，以迅速蒸发和除去衣物中的水分，实现快速烘干效果。

家用烘干机结构和工作原理
家用烘干机通常由以下几个主要部分组成：电机、热风发生器、风扇、热风传导系统和控制装置。

电机：家用烘干机中的电机主要用于驱动风扇的运转。

电机通常采用交流电动机。

热风发生器：热风发生器是烘干机中的核心组件。

其作用是产生热风用于干燥衣物。

热风发生器通常采用电热元件或者燃气进行加热。

风扇：风扇是用来循环热风并将其导入烘干室的。

风扇通过电机的驱动产生气流，将热风吹到烘干室中，帮助衣物快速干燥。

热风传导系统：热风传导系统是将热风从热风发生器传送到烘干室的辅助设备。

它通常由热风管道和换热器组成。

控制装置：控制装置是用于控制烘干机运行的关键部件。

通过控制装置可以设置烘干时间、温度和烘干程序等参数。

控制装置通常配备面板，用户可以通过面板上的按钮和显示屏操作和监控烘干机的运行情况。

当启动家用烘干机时，电机驱动风扇开始工作，使热风发生器产生热风。

热气通过热风传导系统，通过风扇吹到烘干室中。

同时，用户可以通过控制装置设置烘干时间和温度。

在烘干过程中，衣物被风扇吹动，并受到热风的加热，使其快速失去水
分。

在设定的时间后，烘干机会自动停止，并发出提示音示意烘干完成。

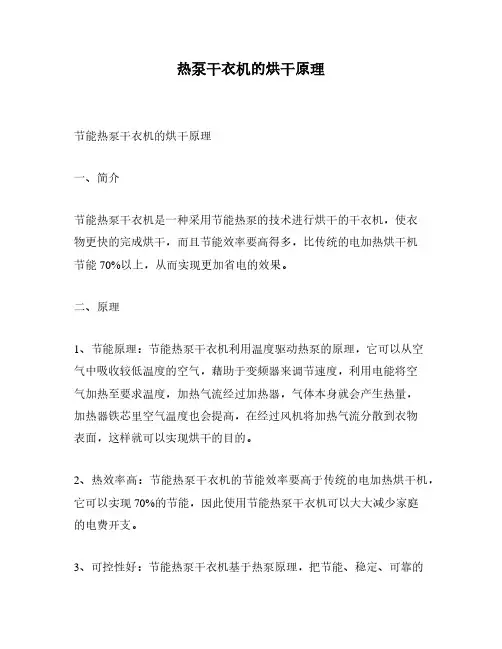

热泵干衣机的烘干原理节能热泵干衣机的烘干原理一、简介节能热泵干衣机是一种采用节能热泵的技术进行烘干的干衣机，使衣物更快的完成烘干，而且节能效率要高得多，比传统的电加热烘干机节能70%以上，从而实现更加省电的效果。

二、原理1、节能原理：节能热泵干衣机利用温度驱动热泵的原理，它可以从空气中吸收较低温度的空气，藉助于变频器来调节速度，利用电能将空气加热至要求温度，加热气流经过加热器，气体本身就会产生热量，加热器铁芯里空气温度也会提高，在经过风机将加热气流分散到衣物表面，这样就可以实现烘干的目的。

2、热效率高：节能热泵干衣机的节能效率要高于传统的电加热烘干机，它可以实现70%的节能，因此使用节能热泵干衣机可以大大减少家庭的电费开支。

3、可控性好：节能热泵干衣机基于热泵原理，把节能、稳定、可靠的热量转化为温湿度调节，使空气更有效的烘干衣物，同时还能更好的控制湿度、温度，保护织物，以达到家用洗衣服务质量要求。

三、优点1、节能功效高：节能热泵干衣机比传统的电加热烘干机节能效率高出70%以上，因此可以大大减少家庭的电费开支，减少环境的污染。

2、空气循环节约：节能热泵干衣机是一种无正反面烘干，无正反面翻转技术，气体在变压器过程中可以不间断循环，由于无正反面烘干，衣物烘干时间更短，烘干效果更佳，减少空气流通时间，整个过程节约能源。

3、操作简单：节能热泵干衣机采用电子控制，只需要按一下按键，就可以实现开机烘干，无需反复调节，使操作更方便快捷。

四、缺点1、价格昂贵：节能热泵干衣机的价格要比传统的电加热烘干机要高出许多，因此不利于大众普及。

2、声音大：节能热泵干衣机的烘干操作过程中产生的噪音较大，工作时会影响到身边的安静环境。

3、温度调节粗糙：节能热泵干衣机温度调节模式只有定时加热和定时减温，只能对湿度有比较粗糙的调节，无法满足用户对湿度和温度的定制要求。

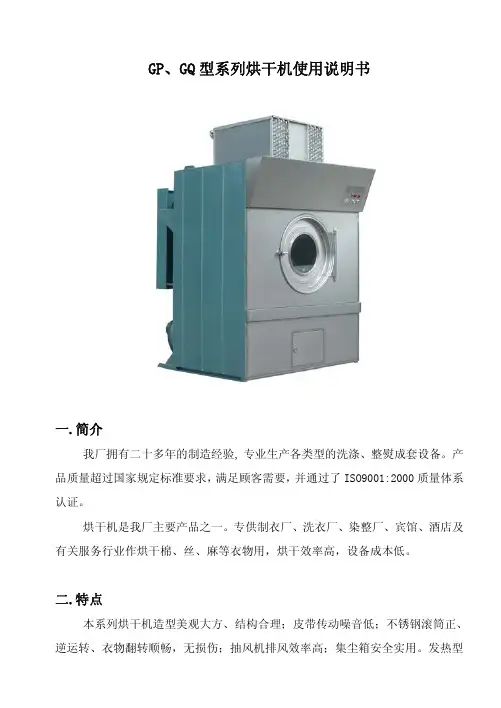

GP、GQ型系列烘干机使用说明书一.简介我厂拥有二十多年的制造经验, 专业生产各类型的洗涤、整熨成套设备。

产品质量超过国家规定标准要求，满足顾客需要，并通过了ISO9001:2000质量体系认证。

烘干机是我厂主要产品之一。

专供制衣厂、洗衣厂、染整厂、宾馆、酒店及有关服务行业作烘干棉、丝、麻等衣物用，烘干效率高，设备成本低。

二.特点本系列烘干机造型美观大方、结构合理；皮带传动噪音低；不锈钢滚筒正、逆运转、衣物翻转顺畅，无损伤；抽风机排风效率高；集尘箱安全实用。

发热型式分为: 蒸汽加热、燃气加热、电加热。

三.安装规则⒈ 本机器运行平稳、不需要安置地脚螺钉但要求地面平整、无斜度，机器放置后不容许有摆动现象即可运作。

⒉ 安装好本机主电源输入, 通常用三相四线(15安培380伏特)，外电路加装本机总电源开关总掣。

如果电源指示灯亮红光表示有电输入本烘干机电箱内。

在接风机电源时，注意抽风机转向，应与该机背面抽风机电机之上的转向指示牌方向运转。

⒊ 在烘干机背面的抽风机出风口处联接壹排风道，将抽风机抽出的气流引至室外。

(* 注意：排风管要大于或等于出风口的面积，排风管要畅通，否则影响烘干速度。

)⒋ 蒸汽加热型式：将蒸汽热交换器输入、输出口与蒸汽源进、出管口相连接，出口管处加装疏水阀及旁通截止阀，两阀水平安装。

并且要求蒸汽主管道的明显处加装压力指示器和安全装置，蒸汽压力要求在0.4～0.6Mpa.(* 注意:疏水阀冷凝水出口管道应低于蒸汽热交换器出口，否则冷凝水无法排清，影响烘干效果。

请参考“热交换器用户接管示意图”。

)⒌ 蒸汽加热型式：装有恒温装置的烘干机注意事项：外接蒸汽管道安装好后，先不要接入电磁阀接口，要将蒸汽管道内的焊屑、铁锈等杂物用压缩空气或其他方法清除后，方可接通电磁阀。

否则可能造成电磁阀损坏或不能关闭。

⒍ 燃气加热形式: 气源一般为罐装液化气, 在气体输入管道口应装减压阀和安全装置，液化气压力要求在0.15～0.2Mpa，用户配气管Φ1/2″。

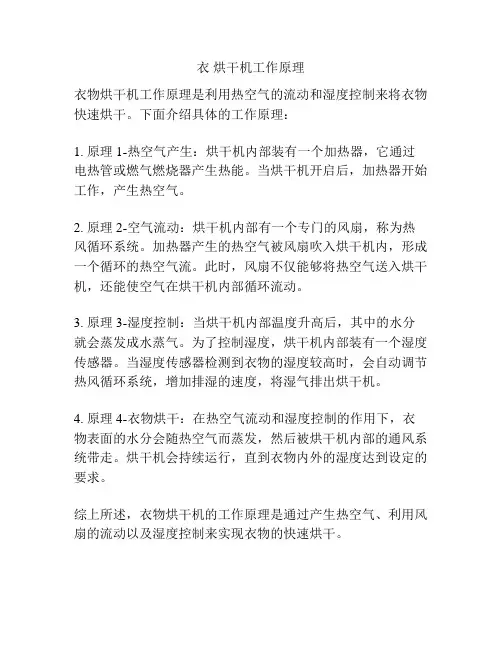

衣烘干机工作原理
衣物烘干机工作原理是利用热空气的流动和湿度控制来将衣物快速烘干。

下面介绍具体的工作原理：
1. 原理1-热空气产生：烘干机内部装有一个加热器，它通过电热管或燃气燃烧器产生热能。

当烘干机开启后，加热器开始工作，产生热空气。

2. 原理2-空气流动：烘干机内部有一个专门的风扇，称为热风循环系统。

加热器产生的热空气被风扇吹入烘干机内，形成一个循环的热空气流。

此时，风扇不仅能够将热空气送入烘干机，还能使空气在烘干机内部循环流动。

3. 原理3-湿度控制：当烘干机内部温度升高后，其中的水分就会蒸发成水蒸气。

为了控制湿度，烘干机内部装有一个湿度传感器。

当湿度传感器检测到衣物的湿度较高时，会自动调节热风循环系统，增加排湿的速度，将湿气排出烘干机。

4. 原理4-衣物烘干：在热空气流动和湿度控制的作用下，衣物表面的水分会随热空气而蒸发，然后被烘干机内部的通风系统带走。

烘干机会持续运行，直到衣物内外的湿度达到设定的要求。

综上所述，衣物烘干机的工作原理是通过产生热空气、利用风扇的流动以及湿度控制来实现衣物的快速烘干。

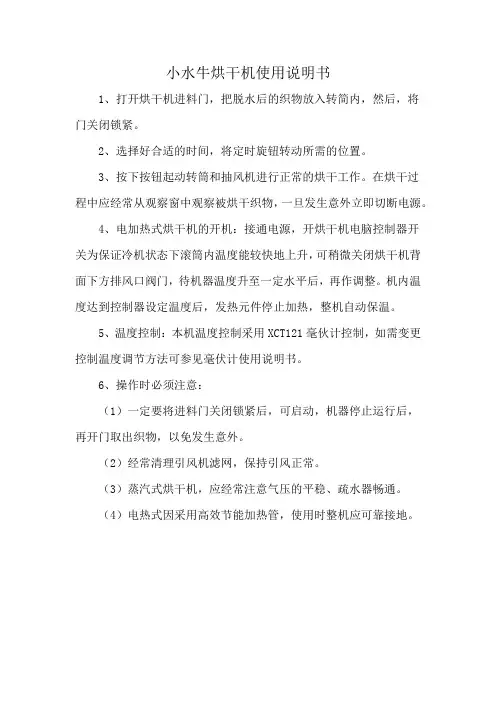

小水牛烘干机使用说明书
1、打开烘干机进料门，把脱水后的织物放入转简内，然后，将
门关闭锁紧。

2、选择好合适的时间，将定时旋钮转动所需的位置。

3、按下按钮起动转筒和抽风机进行正常的烘干工作。

在烘干过
程中应经常从观察窗中观察被烘干织物，一旦发生意外立即切断电源。

4、电加热式烘干机的开机：接通电源，开烘干机电脑控制器开
关为保证冷机状态下滚筒内温度能较快地上升，可稍微关闭烘干机背面下方排风口阀门，待机器温度升至一定水平后，再作调整。

机内温度达到控制器设定温度后，发热元件停止加热，整机自动保温。

5、温度控制：本机温度控制采用XCT121毫伙计控制，如需变更控制温度调节方法可参见毫伏计使用说明书。

6、操作时必须注意：
（1）一定要将进料门关闭锁紧后，可启动，机器停止运行后，
再开门取出织物，以免发生意外。

（2）经常清理引风机滤网，保持引风正常。

（3）蒸汽式烘干机，应经常注意气压的平稳、疏水器畅通。

（4）电热式因采用高效节能加热管，使用时整机应可靠接地。

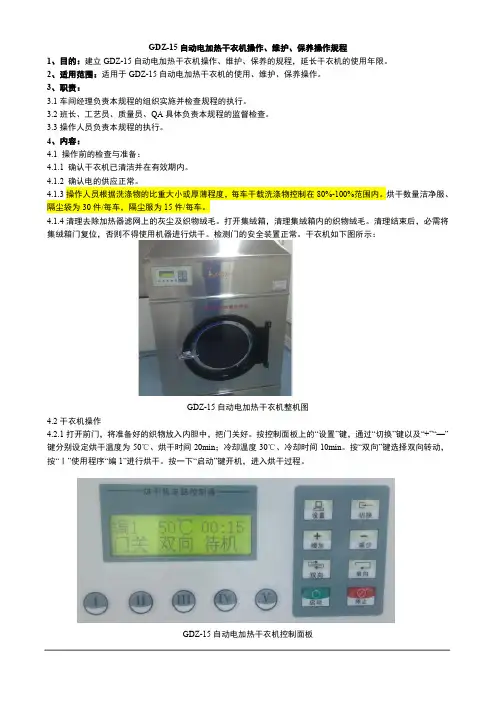

GDZ-15自动电加热干衣机操作、维护、保养操作规程1、目的：建立GDZ-15自动电加热干衣机操作、维护、保养的规程，延长干衣机的使用年限。

2、适用范围：适用于GDZ-15自动电加热干衣机的使用、维护、保养操作。

3、职责：3.1车间经理负责本规程的组织实施并检查规程的执行。

3.2班长、工艺员、质量员、QA具体负责本规程的监督检查。

3.3操作人员负责本规程的执行。

4、内容：4.1 操作前的检查与准备：4.1.1 确认干衣机已清洁并在有效期内。

4.1.2 确认电的供应正常。

4.1.3操作人员根据洗涤物的比重大小或厚薄程度，每车干载洗涤物控制在80%-100%范围内。

烘干数量洁净服、隔尘袋为30件/每车，隔尘服为15件/每车。

4.1.4清理去除加热器滤网上的灰尘及织物绒毛。

打开集绒箱，清理集绒箱内的织物绒毛。

清理结束后，必需将集绒箱门复位，否则不得使用机器进行烘干。

检测门的安全装置正常。

干衣机如下图所示：GDZ-15自动电加热干衣机整机图4.2干衣机操作4.2.1打开前门，将准备好的织物放入内胆中，把门关好。

按控制面板上的“设置”键，通过“切换”键以及“+”“—”键分别设定烘干温度为50℃、烘干时间20min；冷却温度30℃、冷却时间10min。

按“双向”键选择双向转动，按“Ⅰ”使用程序“编1”进行烘干。

按一下“启动”键开机，进入烘干过程。

GDZ-15自动电加热干衣机控制面板4.2.2烘干结束当机停稳后控制面板上的“停止”键停止设备，然后打开前门。

靠近前门取衣注意不要冲撞保险框。

随手将前门关上。

4.2.3将本设备所有部件擦干净，特别是设备表面，不能有水滴，避免表面污迹，影响美观。

4.3维护与保养：4.3.1烘干前检查衣物内有无夹杂的杂物（金属等类硬物），以防在烘干过程中金属等硬物损坏洗衣桶及波轮。

4.3.2烘干量不得超过烘干机的规定量，以免电动机因负荷过重而发生过热，造成绝缘老化影响寿命。

如果烘干时投放的衣物过多，不仅翻滚差，磨损率高，而且还有可能引起过载烧坏电机。

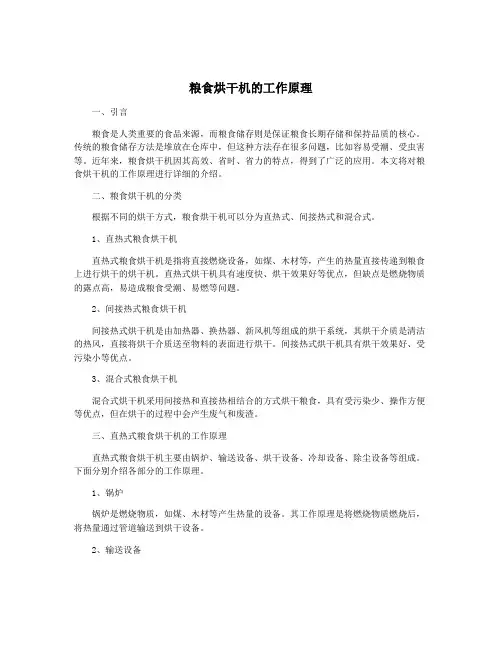

粮食烘干机的工作原理一、引言粮食是人类重要的食品来源，而粮食储存则是保证粮食长期存储和保持品质的核心。

传统的粮食储存方法是堆放在仓库中，但这种方法存在很多问题，比如容易受潮、受虫害等。

近年来，粮食烘干机因其高效、省时、省力的特点，得到了广泛的应用。

本文将对粮食烘干机的工作原理进行详细的介绍。

二、粮食烘干机的分类根据不同的烘干方式，粮食烘干机可以分为直热式、间接热式和混合式。

1、直热式粮食烘干机直热式粮食烘干机是指将直接燃烧设备，如煤、木材等，产生的热量直接传递到粮食上进行烘干的烘干机。

直热式烘干机具有速度快、烘干效果好等优点，但缺点是燃烧物质的露点高，易造成粮食受潮、易燃等问题。

2、间接热式粮食烘干机间接热式烘干机是由加热器、换热器、新风机等组成的烘干系统，其烘干介质是清洁的热风，直接将烘干介质送至物料的表面进行烘干。

间接热式烘干机具有烘干效果好、受污染小等优点。

3、混合式粮食烘干机混合式烘干机采用间接热和直接热相结合的方式烘干粮食，具有受污染少、操作方便等优点，但在烘干的过程中会产生废气和废渣。

三、直热式粮食烘干机的工作原理直热式粮食烘干机主要由锅炉、输送设备、烘干设备、冷却设备、除尘设备等组成。

下面分别介绍各部分的工作原理。

1、锅炉锅炉是燃烧物质，如煤、木材等产生热量的设备。

其工作原理是将燃烧物质燃烧后，将热量通过管道输送到烘干设备。

2、输送设备输送设备包括粮食输送机和热风输送机。

粮食输送机的主要作用是将原料粮食从种植区域输送到烘干设备，并将烘干后的粮食输送到储存区域。

热风输送机则负责将热风从锅炉引入烘干设备。

3、烘干设备烘干设备的作用是将运进来的湿粮通过高温、高湿度的热风进行烘干。

粮食在运动过程中不断受到热风的冲击，使水分蒸发出来。

经过烘干后的粮食含水率可以降低到15%左右。

4、冷却设备冷却设备是烘干设备的重要组成部分，其作用是将烘干后的粮食从高温状态迅速降温至室温。

5、除尘设备除尘设备是为了防止烘干过程中产生尘埃，从而污染环境。

烘干机使用说明书摘要：1.烘干机的概述2.烘干机的安装与使用3.烘干机的维护与保养4.安全注意事项5.烘干机的故障处理正文：【烘干机的概述】烘干机是一种家用电器，主要用于将洗涤后的衣物快速干燥。

烘干机在工作时，通过加热空气并循环流动，使衣物中的水分蒸发，从而达到快速干燥的目的。

烘干机具有操作简便、效率高、占地面积小等优点，是现代家庭生活中不可或缺的家电之一。

【烘干机的安装与使用】在安装烘干机时，应选择一个通风良好、电源方便接通的地方。

按照产品说明书的要求，将烘干机摆放在平稳的地面上，并确保烘干机底部的空气进出口畅通无阻。

接下来，将电源插头插入电源插座，打开烘干机上的开关，即可开始使用。

在使用烘干机时，应确保衣物已经过洗涤，并将衣物挂在烘干机的晾衣架上。

关闭烘干机门，选择合适的烘干程序，即可开始烘干。

烘干过程中，请勿打开烘干机门，以免影响烘干效果。

待烘干程序完成后，打开烘干机门，将干燥的衣物取出即可。

【烘干机的维护与保养】为了确保烘干机的正常运行和延长使用寿命，应定期进行维护与保养。

首先，每次使用烘干机后，应清理衣物残留的线头、毛发等杂物，防止堵塞烘干机的通风口。

其次，定期清洁烘干机内部，可采用湿布擦拭或专用清洁剂进行清洁。

最后，定期检查烘干机的电源线、插头等部件，发现损坏及时更换。

【安全注意事项】在使用烘干机时，请务必遵守以下安全注意事项：1.请勿在烘干机上放置未洗涤的衣物，以免污染。

2.请勿将烘干机用于洗涤衣物，以免损坏设备。

3.请勿在烘干机上晾晒非衣物物品，以免损坏设备。

4.请勿让儿童单独操作烘干机，以免发生意外。

5.请勿将烘干机放置在易燃、易爆物品附近，以免发生火灾。

【烘干机的故障处理】在使用烘干机过程中，可能会遇到一些故障。

遇到故障时，请不要自行拆卸维修，以免造成人身伤害。

应立即切断电源，并联系售后服务人员进行处理。

常见的故障及处理方法如下：1.烘干机无法启动：请检查电源线、插头是否正常，或者联系售后服务人员进行检查。

GY-03烘干机使用说明书
一、设定键功能：
1、电源键：电流接通，断开。

2、启动/停止键：开关键。

设置完成后，按启动键，机器正常运行，风机同时打开。

3、再设定：对原有数据进行重新设定时，按该键。

然后再按“程序选择”键和“修改”键。

4、程序选择：为转速，设置正、反转时间。

5、修改键：切换设定预加热时间（热风数码管左边闪烁）、工作时间（热风数码管右边闪烁）、冷风冷却时间（冷风数码管闪烁）、温度设定（温度数码管闪烁）。

6、记忆键：完成以上设置时间和温度后，按该记忆键，进入记忆。

如按该键蜂鸣器连响三次，即取消修改后的设置数据。

回复到原设定数（原出厂设定预加热10分钟、工作时间30分钟、冷却时间5分钟、温度设置50度）
7、“▲▼”键：为设置加减数用。

8、风扇、蒸汽、排水、正方向、逆方向、冷风为工作显示灯。

9、手动部分各键工作叶。

随机而定，不受时间控制。

二、运行
1、完成时间、温度、转速设置后，按启动键进入工作状态。

2、滚筒按：正转→停5秒→反转。

循环转动（该正转、反转转速按设置数为准）
3、当进入人工状态滚筒开始转动时，同时打开排水阀进行排水。

4、当加热开始时，同时打开风扇和蒸汽（如电加热时接通知热管）
5、当工作结束时，同时打开风扇和滚筒继续运转5分钟（冷风时间也可自行设置）保护另热管和增加干衣效果。

三、接线图
温度接口
红蓝黄
风扇S 加热S 正转反转S 排水
220v u v w。

烘干机作业指导书引言概述：烘干机是一种常用的设备，用于将湿润的物料通过加热和通风的方式进行干燥。

正确操作烘干机可以提高生产效率，保证产品质量。

本文将详细介绍烘干机的作业指导书，帮助操作人员正确使用烘干机，确保安全生产。

一、烘干机的基本原理和结构1.1 烘干机的工作原理：烘干机通过加热器加热空气，然后通过风扇将热空气送入烘干室，湿润的物料在烘干室内受热空气的作用下逐渐蒸发水分，实现干燥的目的。

1.2 烘干机的结构组成：烘干机通常由加热器、风扇、烘干室、控制系统等部分组成。

加热器负责加热空气，风扇负责循环空气，烘干室是物料干燥的地方，控制系统用于控制烘干机的运行。

1.3 烘干机的分类：根据不同的干燥方式和物料特性，烘干机可以分为气流烘干机、回转烘干机、辐射烘干机等不同类型。

二、烘干机的操作流程2.1 准备工作：确认烘干机的各个部件完好无损，检查烘干机的电源和加热器是否正常，清理烘干室内的杂物和残留物。

2.2 启动烘干机：按照操作手册的要求，打开烘干机的电源开关，设置好烘干机的温度和时间参数，启动烘干机。

2.3 监控烘干过程：在烘干过程中要随时监控烘干机的运行情况，确保烘干机正常工作，及时调整参数以达到最佳干燥效果。

三、烘干机的维护保养3.1 定期清洁：定期清洁烘干机的各个部件，特别是烘干室和风扇，确保烘干机的通风畅通，避免积灰影响干燥效果。

3.2 润滑保养：定期给烘干机的轴承和传动部件加注润滑油，确保烘干机的运行平稳，延长设备的使用寿命。

3.3 定期检修：定期对烘干机进行全面检修，检查设备的各个部件是否正常，及时更换磨损部件，确保烘干机的安全可靠运行。

四、烘干机的安全注意事项4.1 操作规程：操作人员必须按照操作规程操作烘干机，严禁擅自更改参数或操作方式，避免发生事故。

4.2 防护措施：操作人员在操作烘干机时必须戴好防护装备，避免因热源或机械部件造成伤害。

4.3 紧急处理：一旦发生故障或异常情况，操作人员应立即停机处理，并及时通知维修人员进行维修，确保安全生产。
