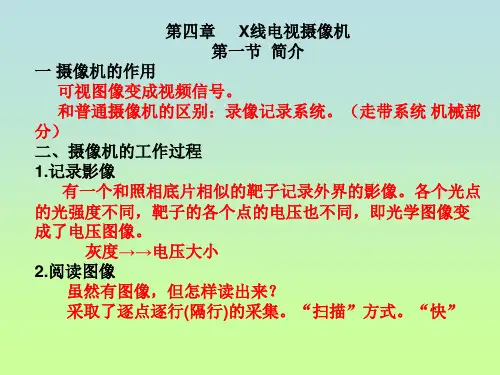

x线电视摄像机原理

光透射类扫描仪技术分析
2、数字化光密度动态范围由计算机及A/D 转换器位数决定。如光密度信号0~4V，12 位A/D，每位数0.001个单位光密度。
3、空间分辨率：
✓ 取样光窗大小 ✓ 电子学系统带宽（取样率） ✓ 胶片传送速度 ✓ 机械传送精度
4、扫描速度
4.3.3 计算机X射线摄影术（CR）
骨头在X透视中为黑 X 摄影中为白（曝光率小）
胶片
直接成像用胶片 配合增感屏用胶片
（屏－片成像）
二、增 感 屏
X射线－增感屏－荧光－胶片感光
荧光现象
荧光物质 跃迁 不改变物质的物理化学性质
荧光材料与荧光屏
1）荧光材料的使用是X线照相术的一大进展。 2）荧光材料对X线的吸收系数大于胶片的感光乳胶，
接收屏+镜头耦合+CCD
光纤渐缩管+CCD
CCD 光纤 荧光屏
1、数字透视（DF）
主要部件： X射线发生器、影像增强器、电视摄像机、
AD转换器、计算机。 用于影像图象要求不高的场合。
2、扫描投影放射摄影
1. 点扫描（飞点扫描）摄影 点扫描（飞点扫描）摄影就是将X射线管发出的X
射线准直为一很细（笔形）的X射线束，这束很细 的X射线通过被检者的身体进入探测器，在探测器 内由荧光物质转换成可见荧光，被反光材料反射 至光电倍增管变换为电信号，输出一个与入射X射 线强度成正比的电脉冲。 优点：人体受辐射少，图像清晰。 缺点：速度慢，有失真。
数字X线成像系统
基本特征 • 用电子探测器取代胶片； • 用软拷贝（soft copy）显示取代胶片和灯 箱。
基本构成 • X线源 • 图像获取及处理子系统 • 图像处理及显示子系统 • 图像存储、归档子系统

度。 2. 结构：由控制板、片盒、供片滚动轴、激光成像组件、热鼓显像组件、机壳等组成 3.工作原理
第一节 概述 干式激光打印机结构、工作流程与工作原理
第一节 概述
激光相机性能参数 (1)打印速度：决定打印机工作能力大小，高速打印意味着大吞吐量。 (2)首次打印时间：打印机从待机状态到打印第一张胶片完成时间。 (3)打印像素直径：指打印输出图像的单像素大小，代表图像打印的精度，打印的像素直径越小，打印 的图像精度越高。
第一节 概述
五、摄影X线机 ❖ 附属装置
X线管支持装置：用于在X线摄影时把X线管组件夹持固定在一定位置，使X线管以一定距离 和角度对摄影接受介质（胶片、IP暗盒，平板检测器等）进行曝光，并保证摄影时X线管处 于稳定状态。分落地式、悬吊式和C形臂式。
遮线器：称为缩光器，安装在X线管管套的窗口位置，用来遮去不必要的原发射线，控制X线 照射野的大小和形状，减少受检者受照剂量和提高图像清晰度。
第二节 工频X线机
一、常规X线机 二、程控X线机
第二节 工频X线机 一、常规X线机 （一）单相全波整流X线机
F78-Ⅲ型X线机电路构成
第二节 工频X线机 二、程控X线机
FSK302-1A型程控X线机的电路框图
小结
1. X线机基本结构和各部分能作用 2. 发展历程 3. 分类 4.胃肠X线机 5.摄影X线机 6.其他专用X线机 7.成像辅助装置 8.工频X线机 9.程控X线机
第四节 医用X线电视系统
第四节 医用X线电视系统
（一）概述 （二）影像增强器 （三）电视基础 （四）CCD摄像机 （五）自动亮度控制 （六）医用显示器
第四节 医用X线电视系统
一、概述 （一）构成 1．I.I 它是将X线影像转换为荧光影像的器件。 2．摄像头 是将荧光影像转换为视频电信号的装置。 3．电视控制器 它对电视图像信号进行控制、处理。 4．监视器 它是影像显示器件。其主要作用是进行电光

x光机的原理
X光机是一种利用X射线进行成像的设备，它的原理是通过X
射线的穿透能力来获取被检测物体的内部结构信息。

在X光机的工
作过程中，X射线被发射出并穿过被检测物体，然后被接收器接收
并转化成图像。

接下来，我将详细介绍X光机的原理及其工作过程。

首先，X光机的原理基于X射线的穿透能力。

X射线是一种电磁波，具有很强的穿透能力，能够穿透人体组织和各种材料，而不同
材料对X射线的吸收能力不同，因此X射线透过被检测物体后，会
形成不同的影像，反映出被检测物体的内部结构信息。

其次，X光机的工作过程可以分为发射、穿透和接收三个步骤。

首先，X射线发射器产生高能的X射线，并将其照射到被检测物体上。

被检测物体会吸收部分X射线，剩余的X射线穿透物体并形成
影像。

最后，接收器接收透过物体的X射线，并将其转化成图像，
显示出被检测物体的内部结构。

除了上述基本原理和工作过程外，X光机还有一些特殊的技术
和应用。

例如，数字化X光技术可以将X射线转化成数字信号，并
通过计算机处理和分析，得到更清晰、更准确的图像。

此外，X光
机在医学影像诊断、安检、工业质检等领域有着广泛的应用，可以快速、准确地获取被检测物体的内部信息，为相关领域的工作提供重要的支持。

总之，X光机是一种利用X射线进行成像的设备，其原理是基于X射线的穿透能力，通过发射、穿透和接收等步骤来获取被检测物体的内部结构信息。

X光机在医学、安检、工业等领域有着广泛的应用，为相关领域的工作提供了重要的支持。

希望通过本文的介绍，读者能对X光机的原理有一个更加清晰的了解。

（一）透视： 把穿过人体后携带组织信息的x线
转换成可见光并实时显示。
荧光屏
床下X线管
床上X线管
一、胃肠X线机
荧光屏
荧光纸 荧光效应 铅玻璃 吸收残余X线
荧光屏
背板 保护荧光纸
透视 检查台 普通—移动X-荧光屏
透
专用—（电动）移动人体
视 （ 结 构
X—TV X线电视
I.I-TV系统(影像增强器+摄像机) 遮线器 控制X线照射野
第二节 中、高频X线机
什么是高频X线机？
传统（工频）X线机的高压变压器初级直 接使用自耦变压器输出，工作频率50HZ。
中、高频X线机是先把工频电源整流、滤 波变成平滑直流，再由逆变器将直流电变 成频率为几千赫兹或数十千赫兹的交流电， 然后再供给变压器初级使用。
二、 逆变器
1、逆变器的作用
将直流电变为一定频率的交流电
胃肠机的应用
消化道造影检查 泌尿系造影检查 生殖系造影检查 支气管、血管等造影 介入治疗
优势：动态观察、实时摄影
缺点：透视分辨率有限、点片代价太高
影 像 增 强 器
摄像机
第四节 影像增强器与X线电视系统（X-TV）
影像增强器 电视基础知识 摄像机 中心控制器 自动亮度控制装置 监视器 X线电视系统的应用及发展
关于荧光屏透视
荧光屏亮度：0.003 cd/m2 (70KV2mA) 满月照耀时景色亮度：0.01 cd/m2 人眼正常视觉 (锥状细胞工作)亮度：3—30 cd/m2 ，分辨率为0.025mm 环境亮度低于0.08 cd/m2杆状细胞工作，适应 时间需15分钟左右，分辨率下降到0.8mm 摄像机靶面工作亮度：２－３ cd/m2
（3）亮度增益（增强因素） 亮度增益＝缩小增益 X 能量增益
