汽车零部件编号规则
汽车零部件编号
★汽车零部件编号表达式：
※完整的汽车零部件编号表达式由企业名称代号、组号、分 组号、零部件顺序号、设计顺序号和变更经历代号构成。
□□ ○○ ○○ ○○○ — ◇◇☆ □◇
企业名称代号
组号 分组号
零部件顺序号
设计顺序号
变更代号
1 企业名称代号由“浙江众泰汽车股份公司”“众泰”二字 的汉语拼音第一个大写字母“ZT”组成。当汽车零部件图 样使用涉及知识产权或产品研发过程中需要标注企业名 称代号时，可在最前面标注企业名称代号。一般企业内 部使用时，允许省略。
总成
010
直属零件（011、012） 直属总成（即：分总成） 直属零件（101、102） 100 … … 直属总成（即：小总成） 直属零件 110 ……； 111、112、113
以3500分组为例（制动系） 3500010 3500100 3500011 3500012 ┆ 3500101 3500102 ┆ 3500200 3500201 3500202 ┆
零部件编号中应注意的事项
★新车型零部件编号与被借 ★同一车型相同配置中同一零
用车型零部件编号之间没 有任何关系，不能连续排 号，同样新编明细表与借 用明细表不能连续排页。 例1：3701101-02 3701102-02 3701103-03B 件不同厂家生产，功能相同但 结构不同、或同一零件几种不 同的方案，可用方案号加以区 别（一般用英文字母表示，特殊情 况也可用汉语拼音）。 例1： 3701101-02 3701102A02 例2： 5701011-02 （顶盖） 5701011G02 （高顶） 5701011Z02 （中顶）
★设计顺序号
由二位数字组成，在零部件编号中代表车型代号或 车型系列代号，按产品开发顺序确定。当同一车型有不 同配置时，可在两位数字后边增加一位汉语拼音字母代 表车型配置区分号。

《汽车设计》复习第一章：汽车总体设计一、要点1、质量系数：指汽车载质量e m 与整车整备质量0m 的比值，即00/m m e m =η。

2、汽车最小转弯直径转向轮最大转角越大，轴距越短，轮距越小和参与转向的车轮数越多时，汽车的最小转弯直径越小，表明汽车在停车场上掉头和通过弯道半径较小路段的能力越强。

3、选取轮胎时应使选用轮胎的速度级别所限定的最高使用速度大于所设计汽车的最高车速。

4、经总体布置计算，汽车轮胎所承受的最大静负荷值，应与轮胎额定负荷值接近，两者之比称为轮胎负荷系数，此系数应控制在0.85-1.00之间，以防止超负荷。

二、简答、论述1、在绘总布置图时，首先要确定画图的五条基准线，简述各基准线是如何确定的？绘图前要确定画图的基准线（面）。

一、整车布置的基准线（面）——零线的确定在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。

1、车架上平面线 （标注垂直尺寸基准线----z/0）是指纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧（前）视图上的投影线。

（上“+”下“-”）注意：货车的车架上平面在满载静止位置时，通常与地面倾斜0．5°～1．5°。

为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。

2、前轮中心线 （标注纵向尺寸的基准线----x/0）是指通过左、右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线 。

（前“+”后“-”）3、汽车中心线（标注横向尺寸的基准线----y/0，左“+”右“-” ）是指汽车纵向垂直对称平面在俯视图和前视图上的投影线。

4、地面线（标注高度、接近角、离去角等尺寸的基准线）是指地平面在侧视图和前视图上的投影线。

5、前轮垂直线 （标注轴距、前悬尺寸的基准线）是指通过左、右前轮中心，并垂直于地面线的平面，在侧视图和俯视图上的投影线。

注意：当车架与地面平行时，前轮垂直线与前轮中心线重合（如乘用车）2、发动机前置前轮的布置形式，如今在乘用车上得到广泛应用，其原因究竟是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛采用，其原因又是什么？前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好，足够大行李箱空间，供暖效率高，操纵机构简单，整车m 小，低制造难度 后置后驱优：隔离发动机气味热量，前部不受发动机噪声震动影响，检修发动机方便，轴荷分配合理，改善后部乘坐舒适性，大行李箱或低地板高度，传动轴长度短。

33种名车标志及来历奥迪AUDI奥迪轿车的标志为四个圆环，代表着合并前的四家公司。

这些公司曾经是自行车、摩托车及小客车的生产厂家。

由于该公司原是由4家公司合并而成，因此每一环都是其中一个公司的象征。

奔驰BENZ1909年6月申请戴姆勒公司登记了三叉星做为轿车的标志，象征着陆上、水上和空中的机械化。

1916年在它的四周加上了一个圆圈，在圆的上方镶嵌了4个小星，下面有梅赛德斯“Mercedes”字样。

“梅赛德斯”是幸福的意思，意为戴姆勒生产的汽车将为车主们带来幸福。

大众VOLKSWAGEN大众汽车公司的德文Volks Wagenwerk，意为大众使用的汽车，标志中的VW为全称中头一个字母。

标志像是由三个用中指和食指作出的“V”组成，表示大众公司及其产品必胜－必胜－必胜。

丰田TOYOTA丰田公司的三个椭圆的标志是从1990年初开始使用的。

标志中的大椭圆代表地球，中间由两个椭圆垂直组合成一个T字，代表丰田公司。

它象征丰田公司立足于未来，对未来的信心和雄心，还象征着丰田公司立足于顾客，对顾客的保证，象征着用户的心和汽车厂家的心是连在一起的，具有相互信赖感，同时喻示着丰田的高超技术和革新潜力。

福特FORD福特汽车的标志是采用福特英文Ford字样，蓝底白字。

由于创建人亨利·福特喜欢小动物，所以标志设计者把福特的英文画成一只小白兔样子的图案。

宝马BMW宝马标志中间的蓝白相间图案，代表蓝天，白云和旋转不停的螺旋浆，喻示宝马公司渊源悠久的历史，象征该公司过去在航空发动机技术方面的领先地位，又象征公司一贯宗旨和目标：在广阔的时空中，以先进的精湛技术、最新的观念，满足顾客的最大愿望，反映了公司蓬勃向上的气势和日新月异的新面貌。

劳斯莱斯ROLLS-ROYCE劳尔斯·罗劳易斯汽车的标志图案采用两个“R”重叠在一起，象征着你中有我，我中有你，体现了两人融洽及和谐的关系。

劳尔斯·劳易斯的标志除了双R之外，还有著名的飞人标志。

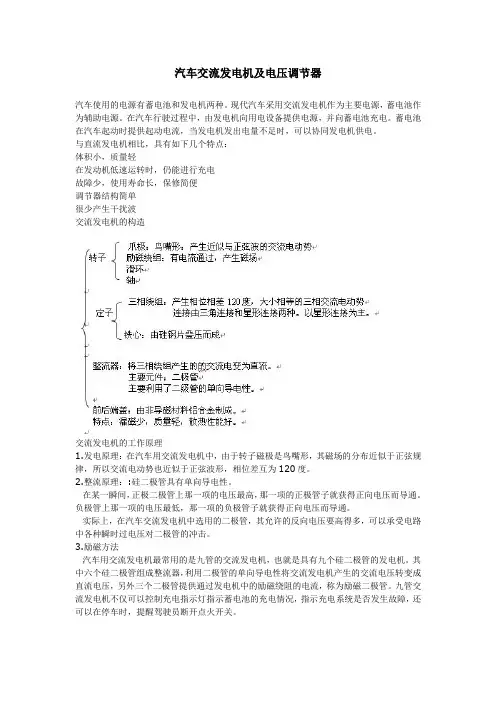

汽车交流发电机及电压调节器汽车使用的电源有蓄电池和发电机两种。

现代汽车采用交流发电机作为主要电源，蓄电池作为辅助电源。

在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。

蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，可以协同发电机供电。

与直流发电机相比，具有如下几个特点：体积小，质量轻在发动机低速运转时，仍能进行充电故障少，使用寿命长，保修简便调节器结构简单很少产生干扰波交流发电机的构造交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，所以交流电动势也近似于正弦波形，相位差互为120度。

2.整流原理：:硅二极管具有单向导电性。

在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。

负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。

实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。

3.励磁方法汽车用交流发电机最常用的是九管的交流发电机，也就是具有九个硅二极管的发电机。

其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。

九管交流发电机不仅可以控制充电指示灯指示蓄电池的充电情况，指示充电系统是否发生故障，还可以在停车时，提醒驾驶员断开点火开关。

由于二极管有0.6v的门坎电压，所以汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。

当发电机的转速较低时，由蓄电池供给电流，称为他励过程。

因此，交流发电机发电，要先经过他励过程，再经过自励过程。

工作原理如下：当开关闭合后，首先由蓄电池提供电流。

电路为：蓄电池正极→充电指示灯→调节器触点→励磁绕阻Rf→搭铁→蓄电池负极。

此时，充电指示灯由于有电流通过，所以灯会亮。

但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。
