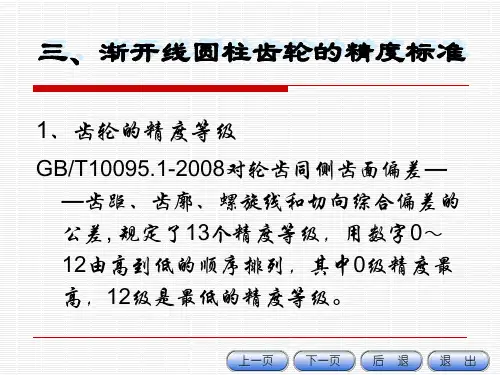

互换性与技术测量 7.3.2圆柱齿轮精度标准

第十章 圆柱齿轮传动的互换性及检测
§10. 1 概述 §10. 2 圆柱齿轮的误差评定参数及检测 §10. 3 齿轮副的误差评定参数及检测 §10. 4 渐开线圆柱齿轮精度标准及应用
§10. 1 概述
在机械产品中，齿轮传动应用极为普遍，它广泛地用于传递 运动和动力以及精密分度。齿轮传动的质量和效率主要取决于齿 轮的制造精度和齿轮副的安装精度。要保证齿轮在使用过程中传 动准确平稳、灵活可靠、振动和噪声小等，就必须对齿轮误差和 齿轮副的安装误差加以限制。随着科学技术的发展和生产水平的 提高，产品对齿轮传动的性能要求也越来越高，因此了解齿轮误 差对其使用性能的影响，掌握齿轮的精度标准和检测技术具有重 要意义。
§10. 1 概述
现代制造业的特点是生产规模大、分工细、协作单位多、互换性
要求高。如何协调各个生产环节，使分散的、局部的生产部门和
上一页 下一页
§10. 1 概述
在传动中，齿轮工作齿面应接触良好，均匀受载，以避免传动载荷
较大时齿面产生应力集中，引起齿面磨损加剧、早期点蚀甚至折断。
载荷分布的均匀性是指要求啮合齿面能较全面地接触，使齿面上的
载荷分布均匀，隙的合理性
齿侧间隙(简称侧隙)是指要求装配好的齿轮副啮合时非工作齿面
OO1(e1)。它是指由于齿坯定位孔与心轴之间有间隙，且因为两轴 线调整不重合造成的。
(2)运动偏心。由机床分度蜗轮的轴心线与机床工作台回转轴线
不重合产生的偏心为运动偏心，如图10-1中OO2(e2)。 (3)机床传动链周期误差。主要由传动链中分度机构各元件误差
引起，尤其是分度蜗杆的径向跳动和轴向跳动的影响。
渐开线齿廓的形成原理，利用专门的齿轮加工机床加工齿轮，如滚
齿、插齿、磨齿。

仅用于10～12级精度
公差组 检验组
附注
△fi’
综合项目，成批生产时优先选用
△ff与△fpb △ff能反映单个齿的齿形误差，
△ff与△fpt
而△fpb或△fpt反映出换齿时是
否平稳
II
*
f fβ
用于6级及以上精度的斜齿轮或 人字齿轮
△fi’’ 需保证齿形精度
△fpt与△fpb 用于9～12级精度
设计举例：
已知万能卧式铣床主轴箱内连接电动机的一对直齿圆
柱齿轮，m=3mm,α=20°,z1=21, z2=59, 齿宽b1=28mm， b2=28mm，齿轮材料为钢，线胀系数为α1=11.5×10-6/℃, 箱体材料为铸铁，线胀系数为α2=10.5×10-6/℃；电动机 转速为n1=1450r/min，齿轮箱采用喷油润滑，齿轮工作 温度t 1=80℃，箱体工作温度t2 =50℃；生产规模为批量 生产。试确定小齿轮的精度等级、检验项目及公差数
参见P232表12－3、12－4
齿轮精度等级的选择
一般情况下，齿轮的三个公差组选择相同的精 度等级。
根据齿轮使用要求和工作条件不同，允许对三 个公差组选择不同的精度等级。
同一公差组中的各项目必须同级。
检查和验收齿轮时，以三个公差组中最低精度 来评定齿轮的精度等级。
原则：满足使用要求的前提下，尽量选择较低
的精度等级。
方法：计算法、类比法 表12－6 各种机械中齿轮的精度等级
例如：
1. 分度、读数机构中的齿轮：
计算出齿轮一转范围内允许的最大转角误差，确定 第I公差组的精度等级，再确定其他公差组的精度等 级。
2. 高速动力齿轮： 根据圆周速度和噪声要求确定第II公差组的精度等 级，第III公差组不低于第II公差组的精度。

22
3 评定齿轮精度的偏差项目及齿轮副侧隙的必检参数
在此标准中，将齿轮偏差与公差共用一个符号表 示，例如Fα既表示齿廓总偏差，也表示齿廓总公差。 单项要素测量所用的偏差符号用小写字母（如f）加上 相应的下标表示；若干单项要素偏差组成的“累积” 或“总”偏差所用的符号，采用大写字母（如F）加上 相应的下标表示。
这些误差在齿坯一转中多次重复出现，为短周期误 差。
15
2.2 影响传动平稳性的因素
1. 基圆齿距偏差△fpb
基圆齿距偏差△fpb是指实际 基圆齿距与公称基圆齿距之差， 主要是由滚刀的基节偏差和齿形 误差产生的。
一对齿轮正常啮合时，当第 一个轮齿尚未脱离啮合时，第二 个轮齿应进入啮合。当两齿轮基 节相等时，这种啮合过程将平稳 地连续进行。若齿轮具有基圆齿 距偏差，则这种啮合过程将被破 坏，使瞬时速比发生变化，产生 撞击，引起振动和噪声，影响传 动平稳性。
一对齿轮轴线彼此不
平行，尽管齿轮本身制造 精度较高，也不能保证全 长接触。所以还必须控制 安装轴线的平行度误差。
安装轴线的平行度误差
19
2.4 影响侧隙的因素
适当的侧隙是齿轮副正常工作的必要条件。侧隙可 用改变齿轮副中心距和减薄齿轮齿廓厚度的方法来获 得。
因此，影响侧隙的因素有：齿廓总偏差、齿距偏差 及径向跳动、齿厚偏差及齿轮安装轴线的中心距偏差。
单盘式渐开线检查仪工作原理
32
3.1 评定齿轮精度的必检偏差项目
齿廓总偏差会造成齿廓面在啮合过程中使接 触点偏离啮合线，引起瞬时传动比的变化，破坏 了传动的平稳性。
合格条件：轮齿左、右齿面的齿廓总偏差△Fα 不大于齿廓总公差Fα
即
△Fα≤Fα
33
3.1 评定齿轮精度的必检偏差项目

• 低速动力齿轮（如轧钢机、矿山机械及起 重机械用的齿轮），其特点是传递功率大、 速度低。主要要求是齿面接触良好，而对 运动的准确性和传动平稳性则要求不高。
检验项目的选择：在生产中，无须对所
有全部项目进行检验。标准推荐的基本检验 项目是：齿轮累积总偏差Fp、单个齿距偏差fpt 、齿廓总偏差F和螺旋线总偏差F。
第十一章 圆柱齿轮传动公差及检测
在机械产品中，齿轮传动的应用是极为 广泛的。各种机械上所用的齿轮，对齿轮 传动的要求因用途的不同而异，但归纳起 来有以下四项：
1、传递运动的准确性——即要求齿轮在一转范围内， 最大的转角误差限制在一定的范围内，以保证从 动件与主动件运动协调一致。
2、传动的平稳性——即要求齿轮传动瞬间传动比变 化不大。因为瞬间传动比的突然变化，会引起齿 轮冲击，产生噪声和振动。
E sns1 E sns 2
cos n
f
2 sin n
Jn
E sns
j n min J 2 cos n
n
f
tan n
Ts Fr 2 br 2 2 tan n
E sni ( E sns Ts )
例 11-1
(1)计算齿轮副的最小极限侧隙jmin
由表11 - 9查得：
jn min 1 20mn 20 5 100m
按各项误差对齿轮传动性能的影响，可将各 误差分为Ⅰ，Ⅱ，Ⅲ三类。
• 分度、读数齿轮（如精密机床分度机构和 仪器读数机构中的齿轮）用于传递精确的 角位移，其主要要求是传递运动的准确性。 因此先定出第Ⅰ类误差的精度等级，然后 再根据工作条件确定其它精度要求。
• 高速动力齿轮（如汽轮机减速器齿轮）用 于传递大的动力。其特点是传递功率大、 速度高。主要要求传动平稳，噪声及振动 小，同时对齿面接触也有较高的要求。对 这类齿轮首先根据圆周速度或噪声强度要 求确定第Ⅱ类误差的精度等级。
